| مادة الجسم: | |
|---|---|
| وقت الاستجابة: | |
| الأعلى.تردد العمل: | |
| فئة الحماية: | |
| ضمان الجودة: | |
| الجهد القياسي: | |

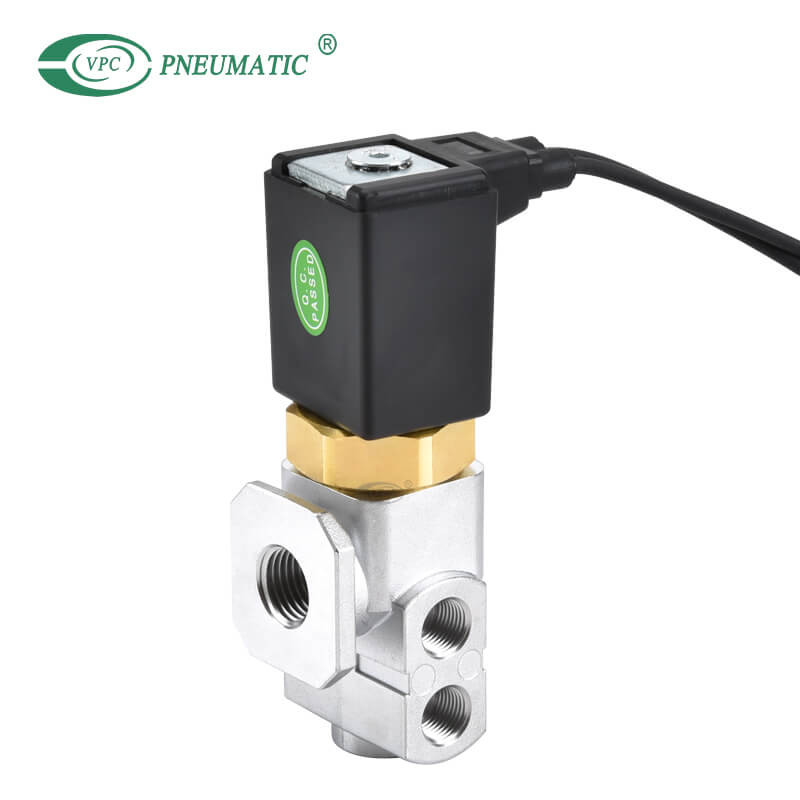

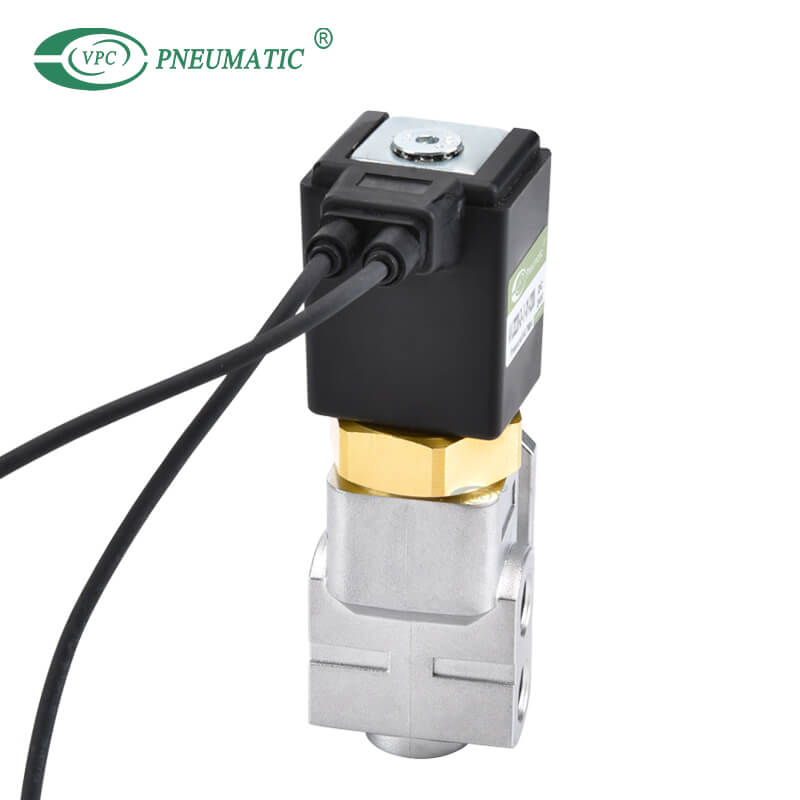

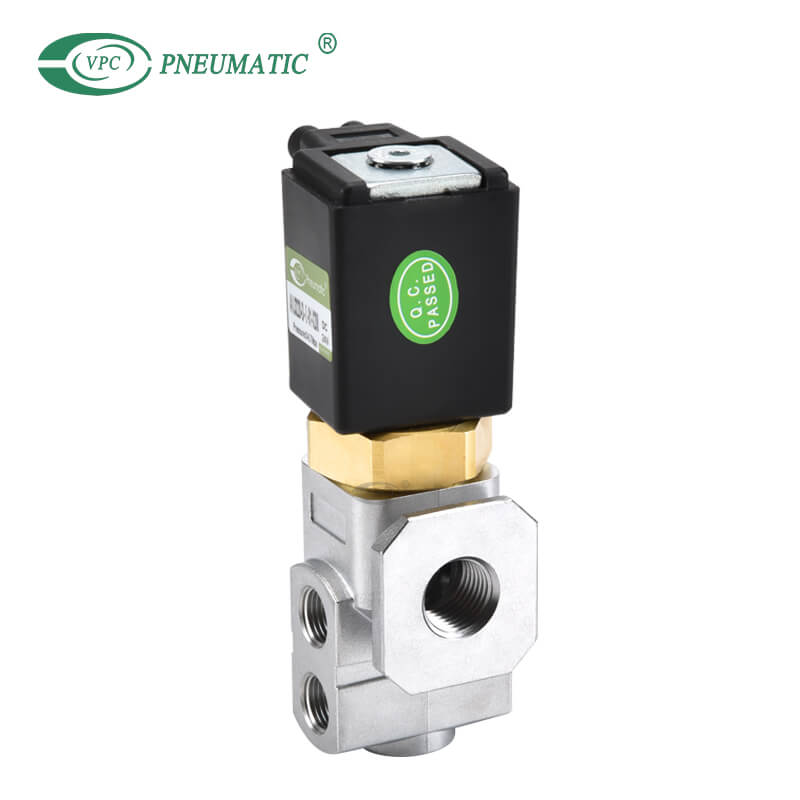

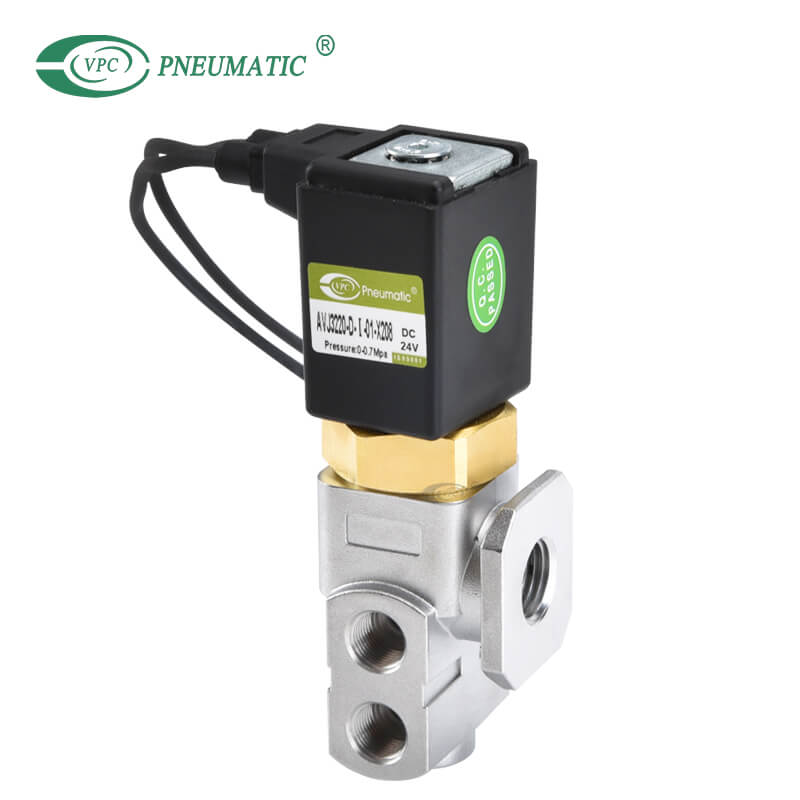

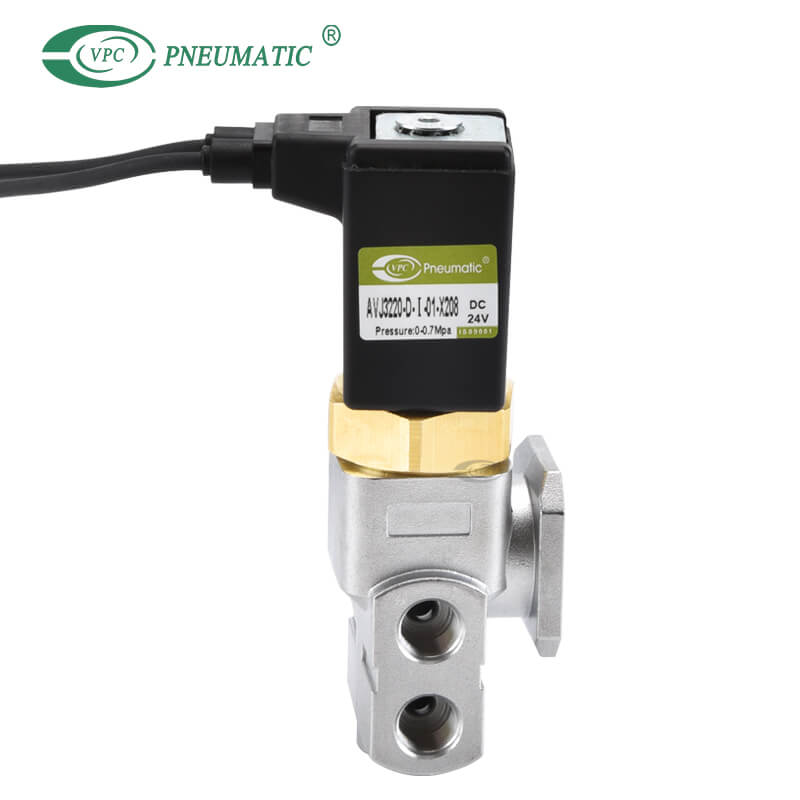

وصف المنتج
1. في الفراغ ، والضغط السلبي ، لا يمكن أن يعمل الضغط الصفر بشكل طبيعي.
2. يمكن أن يصل الحد الأقصى لتردد العمل إلى 100 هرتز ، ووقت الاستجابة أقل من 5 مللي ثانية ، يمكن أن يفي ببيئة تردد العمل المرتفعة.
3. Oriffice 8mm ، حجم المفصل G3/8 ، أوريفيس أكبر وتدفق أعلى من صمامات الرصاص التقليدية.

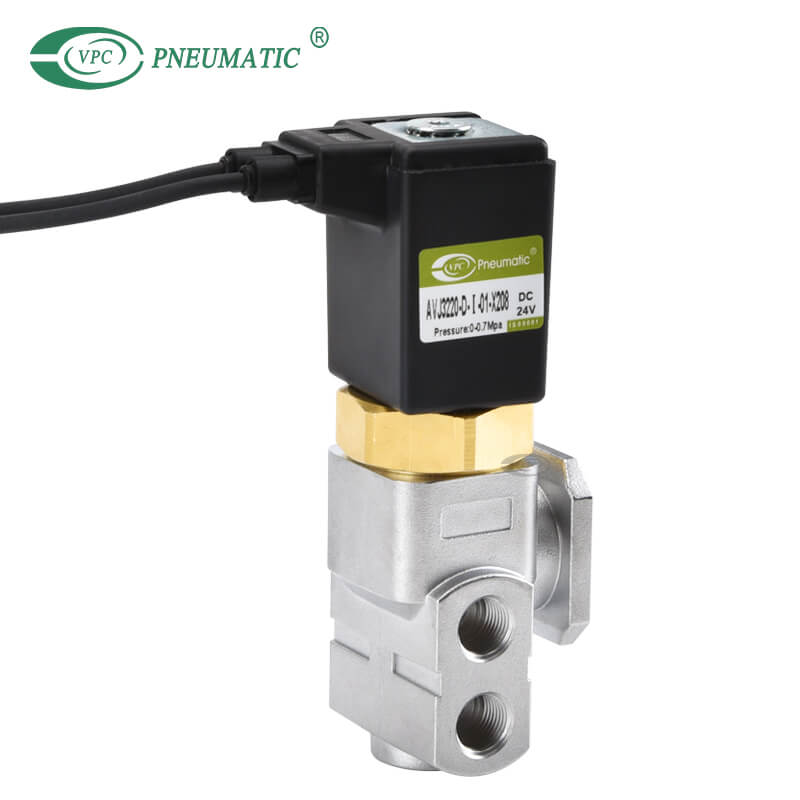

4. يمكن أن تحل محل صمامات الرصاص للتطبيقات في آلات نسج طائرة الهواء ، وآلات الفرز البصري ، وآلات الفحص ، وآلات الفرز ، وآلات تقطيع المستديرة ، وصناعات رقائق أشباه الموصلات.

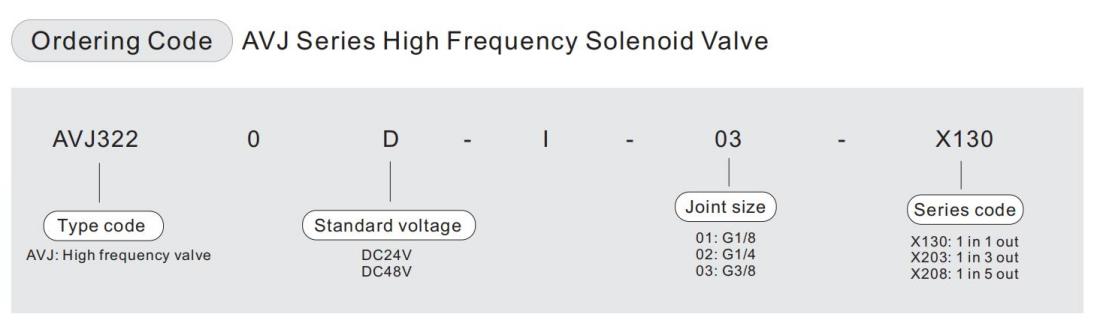

مواصفات المنتج

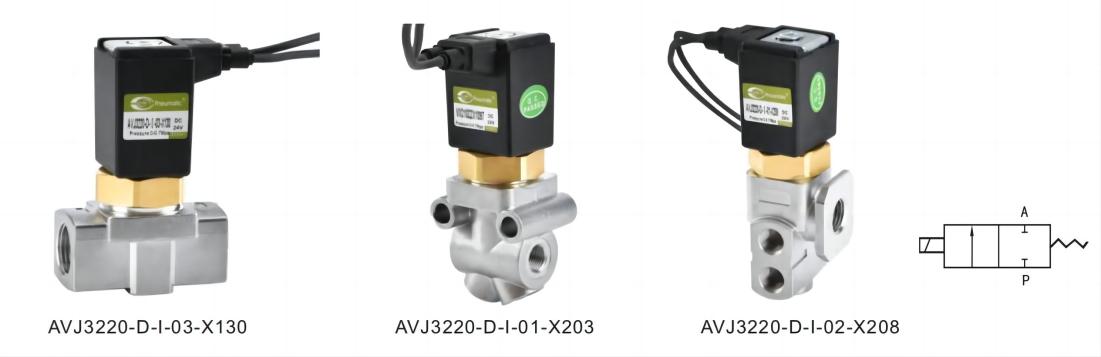

| نموذج | AVJ3220-DI-03-X130 | AVJ3220-DI-03-X203 | AVJ3220-DI-03-X208 |
| وسيط العمل | الهواء النظيف (تصفية 40㎛) | ||
| نوع التمثيل | التمثيل المباشر | ||
| نوع التحكم | إغلاق عادي | ||
| ضغط العمل | 0 ～ 0.6mpa | 0 ～ 0.7MPA | 0 ～ 0.6mpa |
| الأعلى. ضغط العمل | 0.8MPA | ||
| درجة حرارة العمل | -5 إلى 70 ℃ | ||
| وقت الاستجابة | ≤5ms | ≤4.5ms | ≤5ms |
| الأعلى. تردد العمل | 100 هرتز | ||
| فتحة | 8 مم | 7.5mm | 8 مم |
| حجم المفصل | G3/8 | G1/8 | G1/4 ، G1/8 |
| تشحيم | لا | ||
| درجة مقاومة للحرارة | H | ||
| فئة الحماية | IP65 | ||
| الجهد القياسي | DC24V DC48V | ||
| نطاق الجهد | ± 10 ٪ | ||
| جسم الصمام | الألومنيوم | ||
| مواد ختم | TPU | ||

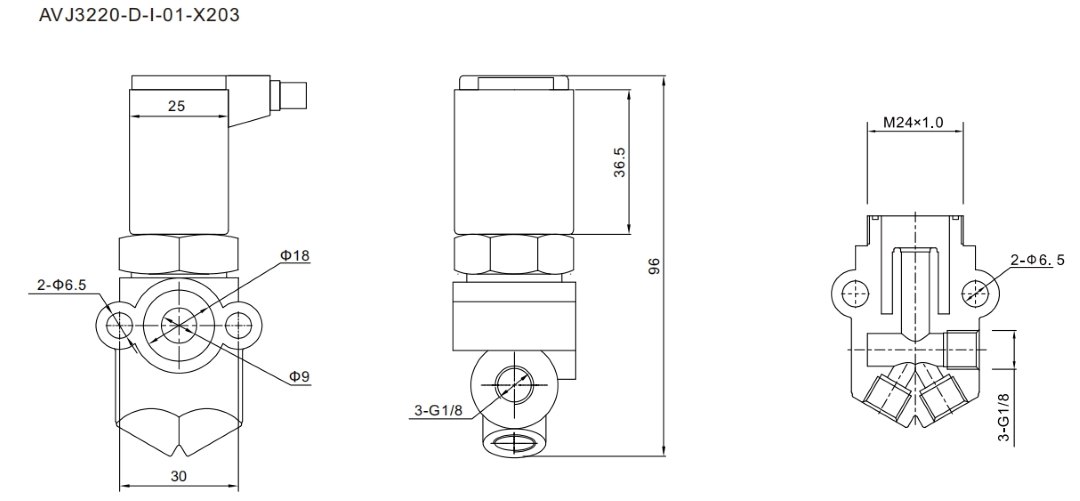

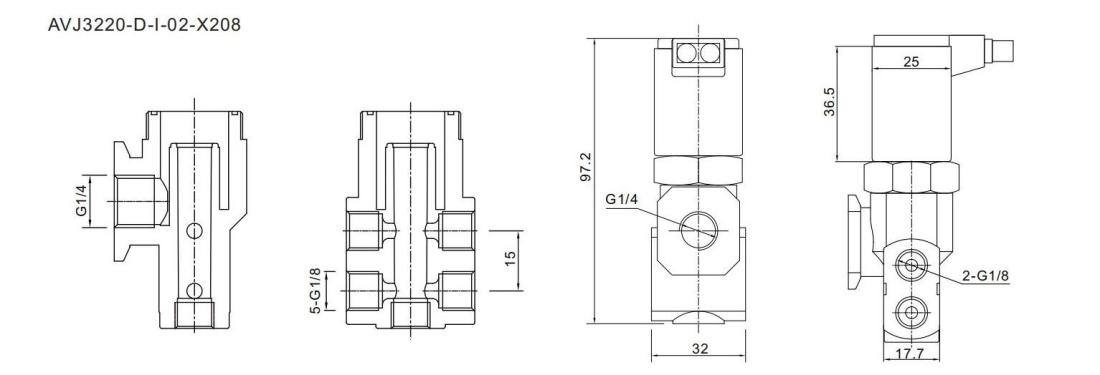

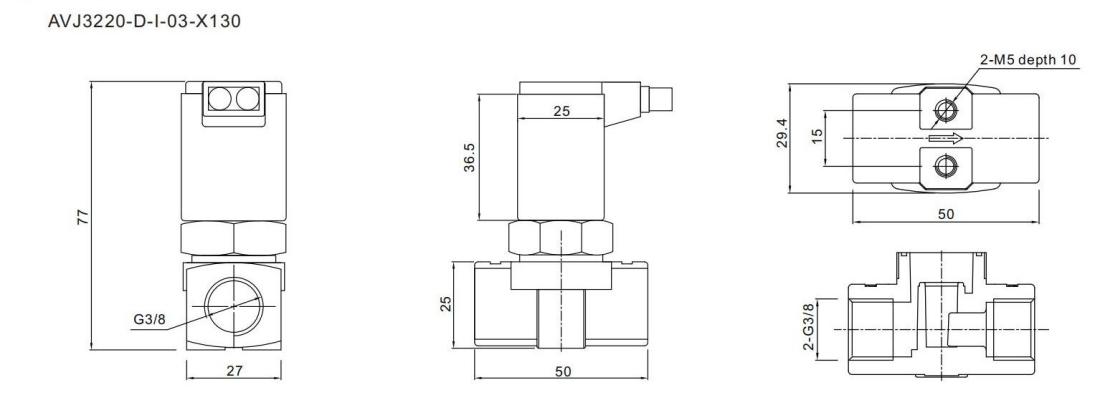

الأبعاد الرئيسية
الأسئلة الشائعة عن المنتج
س 1. ما هو صمام الملف اللولبي المباشر؟
تستخدم المباشر صمامات الملف اللولبي حركة التسليح كوسيلة مباشرة للوظيفة المفتوحة / المغلقة لصمام الملف اللولبي. مع صمام الملف اللولبي المباشر ، يفتح المكبس الملف اللولبي مباشرة أو يغلق الفتحة ، ويتم توصيل قرص الختم بالمكبس.
س 2. ما هو الفرق بين التمثيل المباشر وصمام الملف اللولبي الذي يتم تشغيله التجريبية؟
الفرق الرئيسي بين الملفات اللولبية المباشرة والملفات اللولبية التجريبية هو أن صمامات الملف اللولبي المباشر لها اتصال مباشر مع التسليح الافتتاح والإغلاق ، في حين تستخدم الصمامات التي تعمل بالطيار استخدام سائل العملية للمساعدة في تجربة تشغيل الصمام.
س 3. ما هو الفرق بين صمام التحكم والملف اللولبي؟
يتم تثبيت صمامات التحكم بشكل عام على الصمامات الكهربائية عن طريق تنظيم حلقة مغلقة للحصول على زيادة الاستقرار. يتم تشغيل صمامات الملف اللولبي كهرومغناطيسيًا من أجل التغلب على ضغط الربيع وقيادة عمل التخزين المؤقت للملف الدوار.
س 4. هل الملف اللولبي لا أو NC؟
يعني صمام الملف اللولبي المفتوح عادة أنه عندما يتم إلغاء تنشيط الملف ، يتم فتح صمام الملف اللولبي ؛ عندما يتم تنشيط الملف ، يتم إغلاق صمام الملف اللولبي. يعني صمام الملف اللولبي المغلقة عادة أنه عندما يتم إلغاء تنشيط الملف ، يتم إغلاق صمام الملف اللولبي ؛ عندما يتم تنشيط الملف ، يتم فتح صمام الملف اللولبي.
س 5. ما هو الصمام الملف اللولبي مغلق عادة؟
تتضمن صمامات الملف اللولبي المغلقة عادة مكبسًا يبقى في وضع مغلق عندما يعمل النظام بسلاسة. تتضمن صمامات الملف اللولبي المغلقة عادةً أيضًا ملفًا ، عند تشغيله ، سيؤدي إلى فتح المكبس ويسمح بالمرور السائل أو الغاز عبر الصمام.
