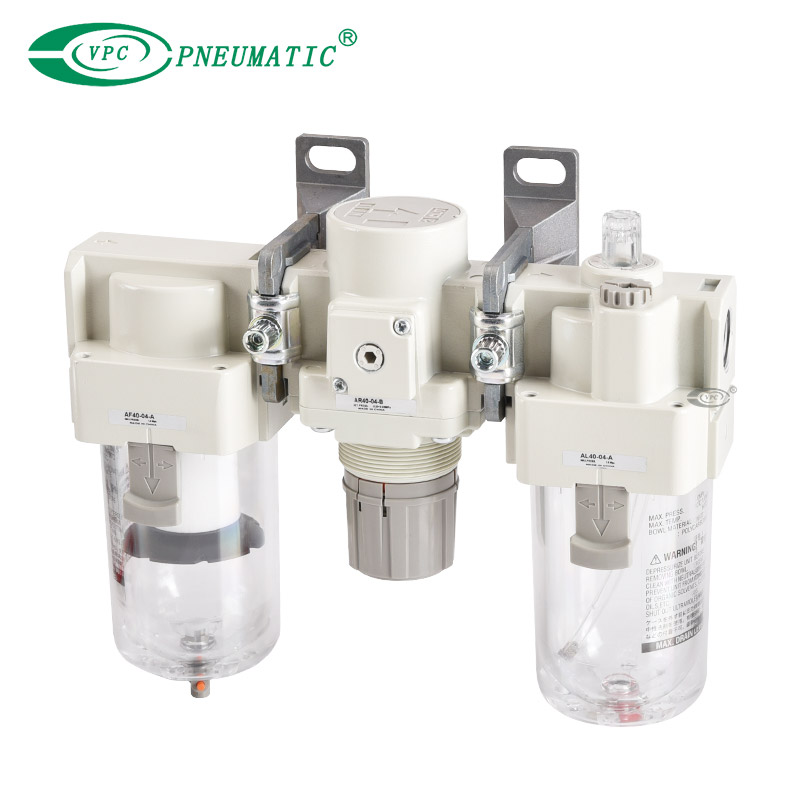

وصف المنتج
تم دمج معظم ميزات AC-A و AC-B في واقيات الوعاء الشفافة AC-D من أجل الرؤية الكاملة ؛المقاييس المدمجة ومفاتيح الضغط ؛تقليل مساحة الصيانة وتغيير عنصر مبسط في فلاتر سلسلة AF-D.
1. تصميم معياري بنمط جسم موحد.قابلة للتبديل مع المنتج الحالي
2. مجموعة ممتدة من محولات الأنابيب والواجهات ومفاتيح الضغط المعيارية.
3. استبدال عنصر سهل.العنصر والوعاء قطعة واحدة.يمكن إجراء الاستبدال يدويًا.
4. منظم توفير الطاقة.انخفاض الضغط: ماكس.50٪ تحسن
5. مساحة صيانة أقل: ماكس.46٪ تخفيض
6. تتوفر خيوط Rc أو NPT أو G.
مثال على الطلب:
خيار / شبه قياسي: حدد واحدًا لكل من a ل j.
الخيار / الرمز شبه القياسي: عندما تكون هناك حاجة إلى أكثر من مواصفة ، يرجى الإشارة في ترتيب أبجدي رقمي.
نموذج: AC30-F03DE1-16NR-د
* 1) دليل الصرف هو NPT1 / 8 (ينطبق على AC20-D) و NPT1 / 4 (ينطبق على AC30-D إلى AC60-D).يأتي منفذ الصرف التلقائي مع Φ3 / 8 ' تركيب بلمسة واحدة (ينطبق على AC30-D إلى AC60-D).
* 2) دليل الصرف هو G1 / 8 (ينطبق على AC20-D) و G1 / 4 (ينطبق على AC30-D إلى AC60-D).
* 3) عندما لا يتم تطبيق الضغط ، سيتم ترك المكثف الذي لا يبدأ آلية الصرف التلقائي في الوعاء.إطلاق المكثفات المتبقية قبل إنهاء عمليات اليوم المستحسن.
* 4) إذا كان الضاغط صغيرًا [0.75 كيلو وات ، فإن تدفق التفريغ أقل من 100 لتر / دقيقة (ANR)] ، فقد يحدث تسرب للهواء من محبس التصريف أثناء بدء العمليات.يوصى باستخدام نوع NC.
* 5) عند توصيل مقياس الضغط ، سيتم تركيب مقياس ضغط 1.0 ميجا باسكال للنوع القياسي (0.85 ميجا باسكال).مقياس ضغط 0.4 ميجا باسكال لنوع 0.2 ميجا باسكال.
* 6) يمكن ضبط الضغط أعلى من ضغط المواصفات في بعض الحالات ، ولكن استخدم الضغط ضمن نطاق المواصفات.
* 7) يتم توفير واقي الوعاء كمعدات قياسية (بولي كربونات).
* 8) يتم توفير واقي الوعاء كمعدات قياسية (نايلون).
* 9) لا يتوفر مزيج من التصريف التلقائي من النوع C و D.
* 10) بدون وظيفة الصمام.
* 11) لا يتوفر مزيج الوعاء المعدني 2 و 8.
* 12) عند الاختيار مع W: منفذ تصريف مرشح الهواء ، سيكون محبس تصريف المشحم بتركيبات شوكة.
* 13) بالنسبة لنوع سن الأنابيب: NPT لا يمكن استخدامها مع مقياس ضغط من النوع الدائري (مع منطقة اللون).متاح حسب الطلب للحصول على خاص.سيتم تجهيز مفتاح الضغط الرقمي مع وظيفة اختيار الوحدة ، ضبط على psi في البداية.
* 14) للخيارات: E1 ، E2 ، E3 ، E4
* 15): بالنسبة لنوع سن الأنابيب: NPT فقط
* 16) △: حدد مع الخيارات: E1، E2، E3، E4
مواصفات المنتج
| نموذج | AC20-D | AC30-د | AC40-D | AC40-06-D | AC50-د | AC60-D | |
| AFD20-A | AFD30-A | AFD40-D | AC40-06-D | AFD40-06-A | |||
| حجم الميناء | 1/8 ، 1/4 | 1/4 ، 3/8 | 1/4 ، 3/8 ، 1/2 | 3/4 | |||
| وسط العمل | هواء نظيف | ||||||
| درجة حرارة العمل | -5 إلى 60 درجة مئوية (بدون تجميد) | ||||||
| الضغط برهان | 1.5 ميجا باسكال | ||||||
| الأعلى.ضغط العمل | 1.0 ميجا باسكال | ||||||
| دقيقة.ضغط العمل | 0.05 ميجا باسكال | ||||||
| تصنيف الترشيح الاسمي | AFM20-A إلى AFM40-06-A | 0.3 ميكرومتر (حجم الجسيمات المفلترة 99.9٪) | |||||
| AFD20-A إلى AFD40-06-A | 0.01 ميكرومتر (حجم الجسيمات المفلترة 99.9٪) | ||||||
| تركيز ضباب الزيت الجانبي للمخرج | AFM20-A إلى AFM40-06-A | 1.0 مجم / متر مكعب (ANR) (≈0.8 جزء في المليون)* 2 ، * 3) | |||||
| AFD20-A إلى AFD40-06-A | الأعلى.0.1 مجم / متر مكعب (ANR) (قبل التشبع بالزيت 0.01 مجم / متر مكعب (ANR) أو أقل 0.008 جزء في المليون)* 2 ، * 3) | ||||||
تدفق تصنيفا* 1) [لتر / دقيقة (ANR)] | AFM20-A إلى AFM40-06-A | 200 | 450 | 1100 | |||
| AFD20-A إلى AFD40-06-A | 120 | 240 | 600 | ||||
| سعة الصرف (سم مكعب) | 8 | 25 | 45 | ||||
| مادة الوعاء | بولي كربونات | ||||||
| حارس وعاء | شبه قياسي (فولاذ) | قياسي (بولي كربونات) | |||||
* 1) الشروط: ضغط المدخل 0.7 ميجا باسكال ؛يختلف التدفق المقدر اعتمادًا على ضغط المدخل. حافظ على تدفق الهواء داخل التدفق المقدر لمنع تدفق مواد التشحيم إلى جانب المخرج.
* 2) عندما يكون تركيز تصريف ضباب زيت الضاغط 30 مجم / م³ (ANR).
* 3) يتم تشحيم سدادة الوعاء وحلقات O الأخرى قليلاً.
| المواصفات الاختيارية | نموذج | ||||
| AFM20-A | AFM30-A | AFD40-A | AFD40-06-A | ||
| AFD20-A | AFD30-A | AFD40-A | AFD40-06-A | ||
| تجميع القوس | AF22P-050AS | AF32P-050AS | AF42P-050AS | AF42P-070AS | |
| تعويم استنزاف تلقائي من النوع | نورث كارولاينا | AD27-أ | AD37-A | AD47-أ | |
| لا | - | AD38 - أ | AD48-أ | ||
* 1) تجميع كتيفة و 2 براغي تثبيت.
* 2) الحد الأدنى لضغط العمل: NO type –0.1 MPa ؛نوع NC - 0.1 ميجا باسكال (AD27-A) و 0.15 ميجا باسكال (AD37-A / AD47-A). يرجى استشارة VPC بشكل منفصل للحصول على مواصفات عرض وحدة psi و ° F.
* 3) يرجى استشارة VPC للحصول على تفاصيل حول أنابيب التصريف لتناسب أحجام منافذ NPT أو G.

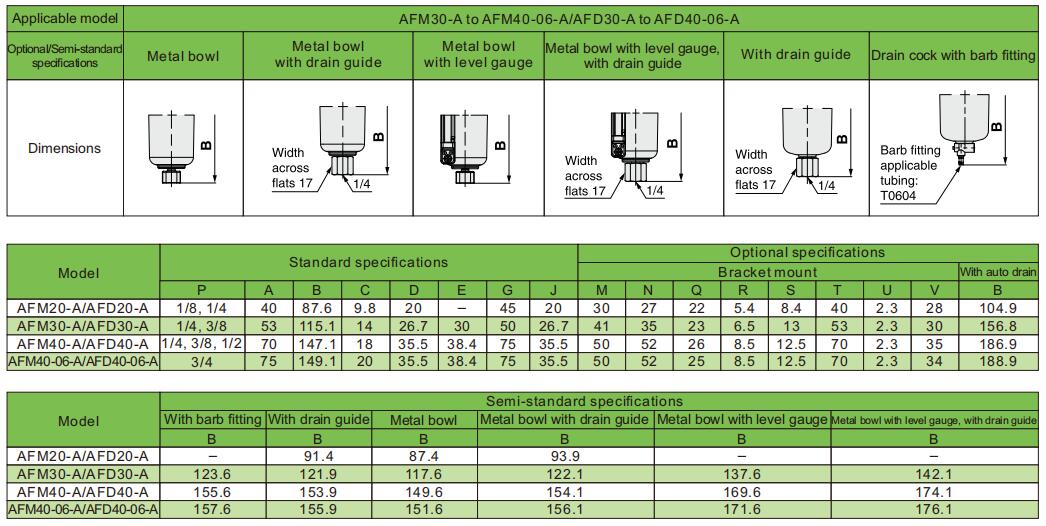

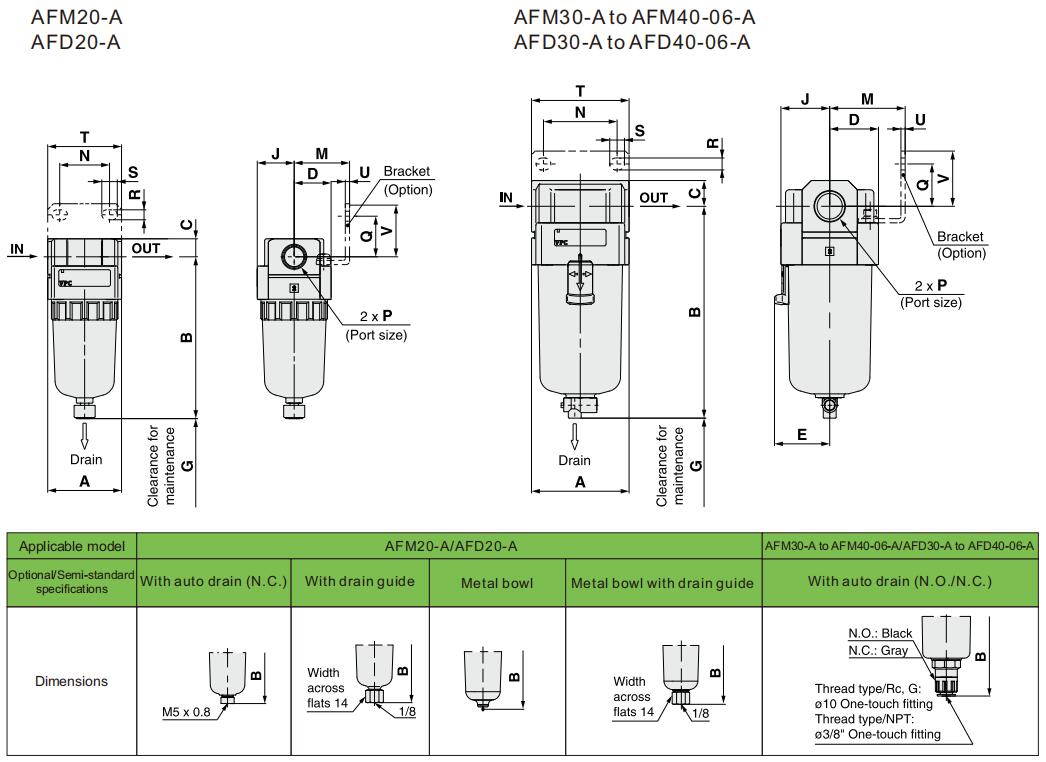

الأبعاد الرئيسية
