| قطر فوهة : | |
|---|---|
| ضغط الفراغ: | |
وصف المنتج
1. التكوين المرن للغاية: يمكن تثبيت وحدات واحدة أو متعددة وفقًا لحجم ووزن قطعة العمل.
2. التصميم المعياري لسهولة الصيانة والاستبدال السريع.
3. قابلة للتخصيص وفقًا لشروط التطبيق المحددة ومتطلبات قوة الشفط.
| أمثلة التطبيق | نوع كوب الشفط | نوع الإسفنج |
| قطع عمل جامدة مثل الأوراق المعدنية | ● | ● |
| عناصر مرنة مثل مربعات الورق المقوى | ● | ● |
مواد طويلة ومسطحة مثل الألواح الخشبية أو الملفات الشخصية | - | ● |
| أسطح خشنة أو محددة | - | ● |
| اختيار الطبقات للأجزاء الصغيرة أو العناصر المتناثرة | - | ● |
مواصفات المنتج
| يكتب | نموذج | عدد منافذ الشفط | استهلاك الهواء (ل/دقيقة) | قوة الشفط (ن) | الوزن (كجم) | آخر |
| نوع كوب الشفط | 316 3R54 W40S-VSK | 15 | 234 | 190 | 3.7 | درجة حرارة العمل: -20 إلى 80 ℃ إمدادات الهواء: جاف ونظيف هواء مكس . مستوى الفراغ: -60kpa مستوى الضوضاء: أقل من 70 ديسيبل (أ) |
| 442 3R54 W40S-VSK | 23 | 234 | 300 | 4.7 | ||
| 530 3R54 W40S-VSK | 27 | 300 | 350 | 5.4 | ||
| 640 3R54 W40S-VSK | 33 | 300 | 430 | 6.3 | ||
| 838 3R54 W40S-VSK | 44 | 510 | 550 | 7.7 | ||
| نوع الإسفنج | 316 3R18 H20-VSK | 41 | 234 | 375 | 2.7 | |
| 442 3R18 H20-VSK | 62 | 234 | 550 | 3.3 | ||
| 530 3R18 H20-VSK | 77 | 300 | 680 | 3.7 | ||
| 640 3R18 H20-VSK | 95 | 300 | 820 | 4.2 | ||
| 838 3R18 H20-VSK | 128 | 510 | 1090 | 5 |
※ يتم اختبار قيم استهلاك الهواء عند 0.7 ميجا باسكال ويتم حسابها باستخدام معادلات إسقاط الضغط النظري.
※ يتم قياس قوة الشفط باستخدام ألواح خشبية محددة عند -30 كيلو باسكال فراغ وضغط هواء 0.5 ميجا باسكال ، دون عامل أمان.

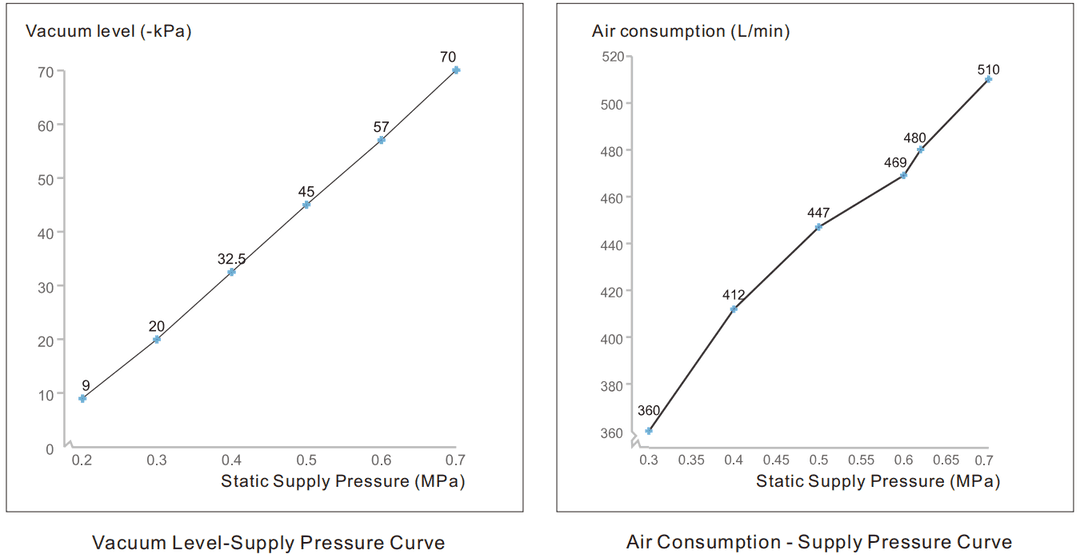

البيانات التالية هي نتائج الاختبار الفعلية التي تم الحصول عليها من قبل شركتنا باستخدام الألواح الخشبية المبللة ككائن اختبار ، منصوص عليها للرجوع إليها فقط.

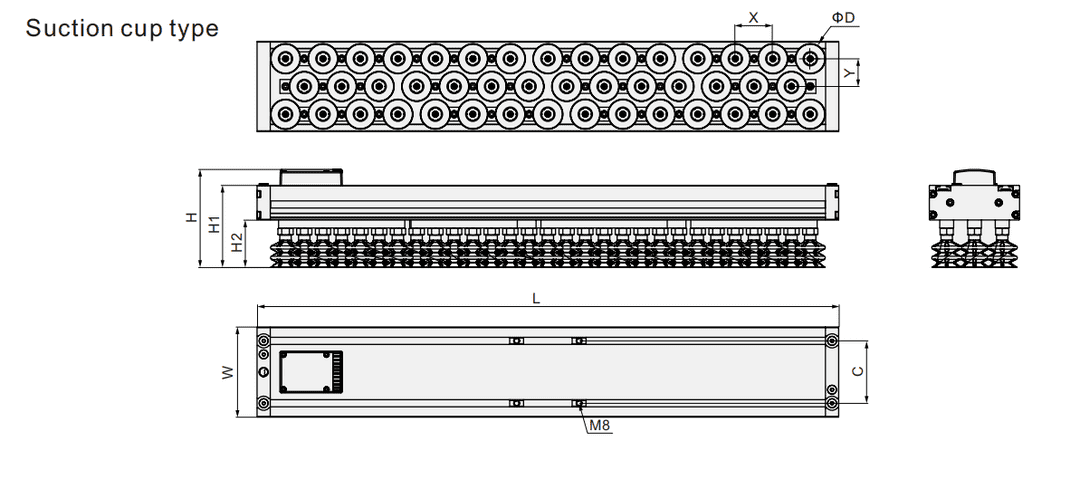

الأبعاد الرئيسية
| نموذج | L | W | H | H1 | H2 | X | Y | φd | C |
| 316 3R54 W40S-VSK | 316 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 0 |
| 442 3R54 W40S-VSK | 442 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 530 3R54 W40S-VSK | 530 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 640 3R54 W40S-VSK | 640 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 838 3R54 W40S-VSK | 838 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |

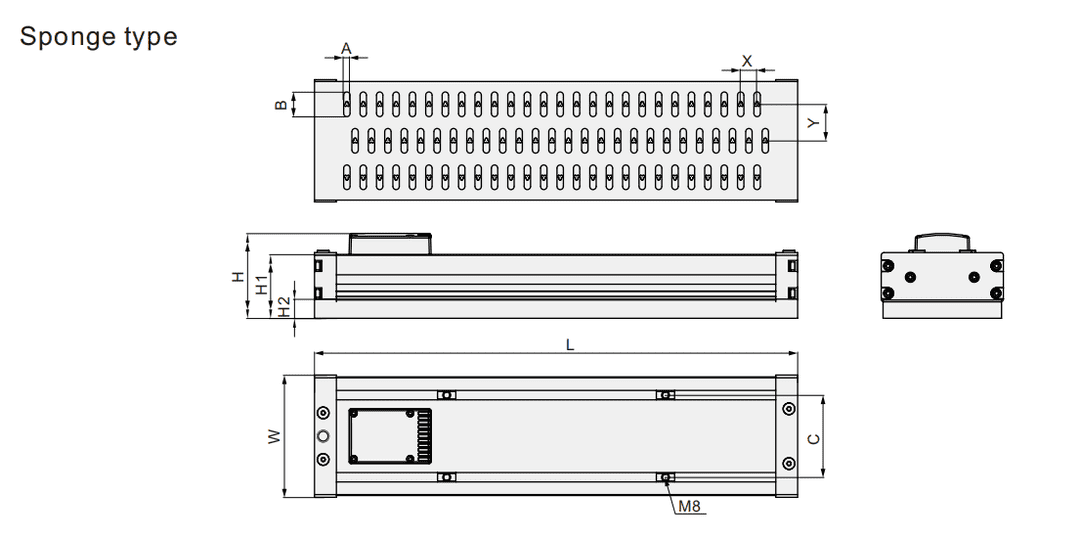

| نموذج | L | W | H | H1 | H2 | X | Y | A | B | C |
| 316 3R18 H20-VSK | 316 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 442 3R18 H20-VSK | 442 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 530 3R18 H20-VSK | 530 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 640 3R18 H20-VSK | 640 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 838 3R18 H20-VSK | 838 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
