وصف المنتج
1. هيكل الختم المعدني يقلل من معامل احتكاك الأسطوانة، وبالتالي يقلل من مقاومة انزلاق قضيب المكبس.
2. مقاومة انزلاق منخفضة للغاية، محرك ضغط منخفض يبلغ 0.005 ميجا باسكال ممكن.
3. ثبات عالي، لا زيادة في مقاومة الانزلاق حتى بعد فترات طويلة من عدم النشاط.
4. يتم زيادة مقاومة الحمل الجانبي عن طريق البطانة الكروية المدمجة.
5. نطاق التشغيل السلس والموحد للسرعة يصل إلى 0.3 مم/ثانية.
6. عمر ممتد يصل إلى 10000 كم أو 100 مليون دورة كاملة.

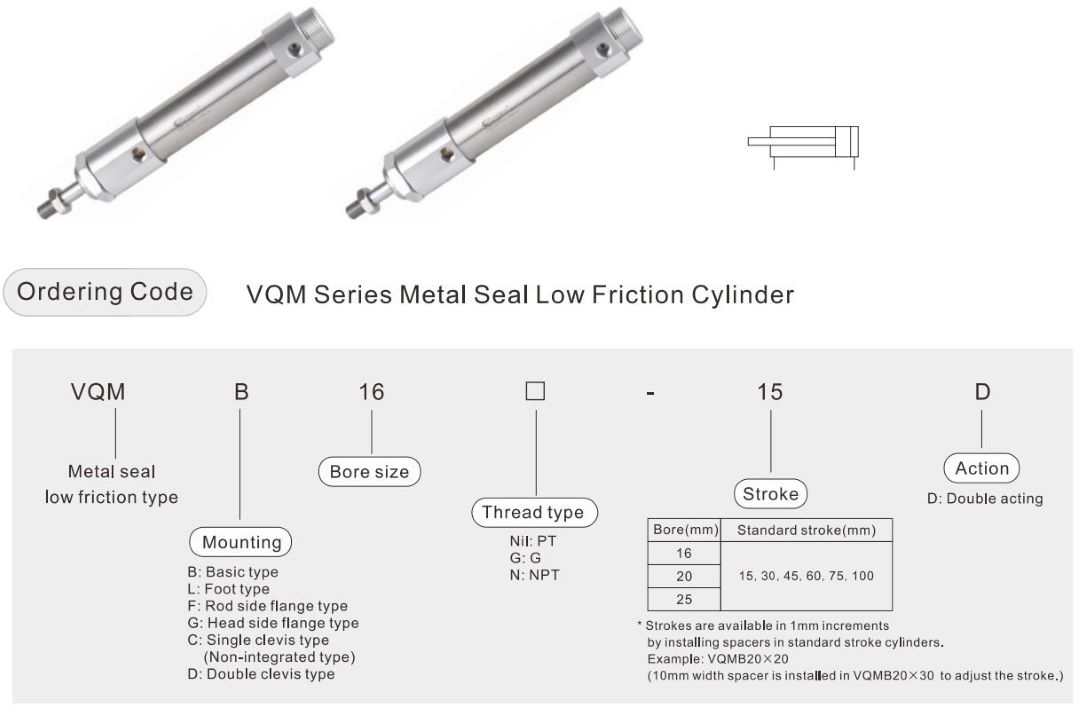

7. خيارات حجم التجويف: 16، 20، 25 ملم
8. تتوفر مجموعة واسعة من خيارات التثبيت، بما في ذلك نوع القدم، ونوع الحافة الجانبية للقضيب، ونوع الحافة الجانبية للرأس، ونوع المشبك المفرد والمزدوج.
※ يدعم VPC تخصيص الأسطوانات منخفضة الاحتكاك بمواصفات أخرى أو احتياجات خاصة.
مواصفات المنتج
| حجم التجويف (مم) | 16 | 20 | 25 | |
| بناء الختم | ختم معدني | |||
| نوع الفعل | التمثيل المزدوج، قضيب واحد | |||
| وسيلة العمل | هواء | |||
| ضغط إثبات | 1.05 ميجا باسكال | |||
| الأعلى. ضغط العمل | 0.7 ميجا باسكال | |||
| دقيقة. ضغط العمل | 0.005 ميجا باسكال | |||
| درجة حرارة العمل | -10 إلى 80 درجة مئوية | |||
| سرعة المكبس | 0.5 إلى 1000 ملم / ثانية | |||
| نوع الوسادة | الوفير المطاطي | |||
| التسامح مع السكتة الدماغية | 1.0 ملم 0 | |||
| تشحيم | غير مطلوب | |||
| التسرب الكلي | ضغط العرض 0.1 ميجا باسكال | 250 سم مكعب/دقيقة | 300 سم³/دقيقة | |
| ضغط العرض 0.3 ميجا باسكال | 1000 سم مكعب / دقيقة | 1200 سم مكعب / دقيقة | ||
| ضغط العرض 0.5 ميجا باسكال | 2500 سم مكعب/دقيقة | 3000 سم مكعب / دقيقة | ||

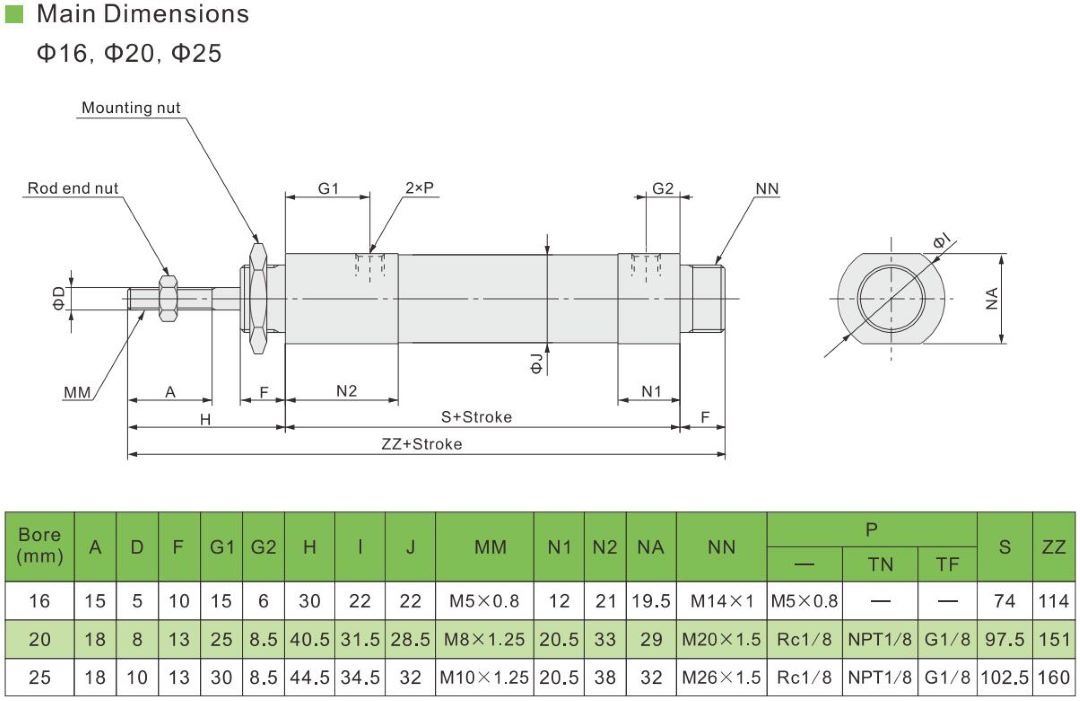

الأبعاد الرئيسية
▲ الحذر
1. عند التركيب، قم بغسل أنابيب الموصل جيدًا وتأكد من عدم وجود أوساخ ورقائق وما إلى ذلك
ندخل داخل الاسطوانة.
2. قم بتركيب مرشح هواء بدرجة ترشيح 5 ميكرومتر أو أقل على مصدر الهواء. علاوة على ذلك، عند التحكم في السرعة المنخفضة أو الإخراج المتحكم فيه، استخدم الهواء النظيف (درجة حرارة نقطة الندى للضغط الجوي -10 درجة مئوية). يوصى أيضًا بتركيب فاصل الضباب (درجة الترشيح 0.3 ميكرومتر أو أقل).
3. استخدم نوع الختم المعدني عند استخدام صمامات الملف اللولبي لتشغيل الأسطوانة. إذا تم استخدام نوع الختم المطاطي، فقد تكون هناك زيادة في مقاومة التشغيل بسبب الشحوم التي يتم رشها من الصمام الرئيسي.
4. قم بالتشغيل بحيث يكون الحمل المطبق على قضيب المكبس في الاتجاه المحوري بشكل طبيعي. في حالة عدم إمكانية تجنب الحمل الجانبي، لا تتجاوز نطاق الحمل الجانبي المسموح به عند نهاية القضيب.
5. احرص على عدم خدش أو اقتلاع الجزء المنزلق من القضيب. قد يتسبب ذلك في حدوث خلل أو تقصير عمر الوحدة.
6. عند ربط قطعة عمل بنهاية القضيب، حرك القضيب إلى الوضع المنسحب بالكامل واستخدم مفاتيح الربط المسطحة في نهاية القضيب. قم بتثبيت قطعة العمل دون تطبيق كمية كبيرة من عزم الدوران على القضيب.
7. التأكد من توصيل الحمل بحيث يكون محور القضيب محاذياً للحمل واتجاه حركته.
خاصة عندما يتم توصيل قضيب الأسطوانة مباشرة بوظيفة التوجيه (مثل المحامل، وما إلى ذلك) على جانب المعدات، فمن المحتمل أن يحدث ما يلي. إما أن يحدث حمل إزاحة ولن تكون مقاومة الانزلاق مستقرة أو ستحدث قشور على أجزاء الختم المعدنية. لذلك، تأكد من استخدام وصلة عائمة أو وصلة كروية.
8. عندما يتم تشغيل قضيب المكبس بدائرة من قوة خارجية مثل القوة والتحكم والتحكم في التوتر وما إلى ذلك، فمن المحتمل أن تحدث ظاهرة الانزلاق ولن تكون مقاومة الانزلاق مستقرة إذا كانت كمية الإزاحة 0.05 مم أو أقل.
