| نوع الفراغ: | |
|---|---|
| حجم الفوهة الاسمي: | |
| منفذ فراغ: | |
| منفذ الإمداد: | |
| مواقف متعددة: | |
وصف المنتج

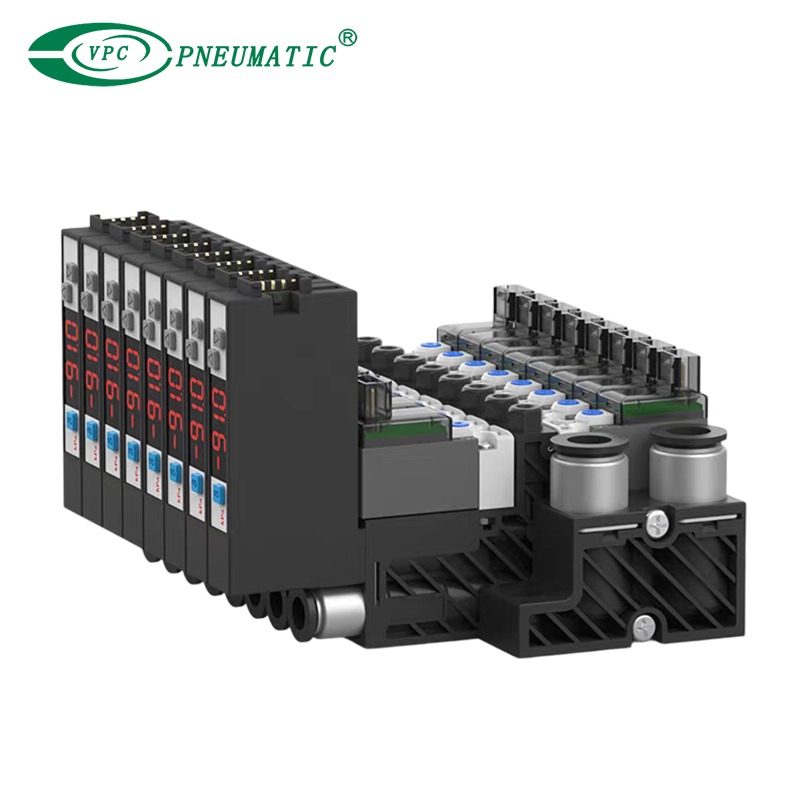

مولد الفراغ المتكامل VN Mini صغير وخفيف الوزن بسمك قطعة واحدة 10 مم.
يمكن لصمام التحرير ضبط الضغط المدمر بشكل فردي بالتزامن مع احتياجات ظروف العمل.
نظرًا لأن فتحة صمام الإمداد مفتوحة للغلاف الجوي، فإن نظام الضخ قادر على كسر الفراغ على الفور ومنع ضغط الكسر من الارتفاع بشكل كبير. وهذا يقلل من وقت الاستجابة للكسر ويزيد من الموثوقية.
إن الفصل بين مسار الفراغ ومسار كسر الفراغ يجعل من الصعب إخراج الغبار الملتقط في مرشح الفراغ إلى الغلاف الجوي.
يؤدي تركيب منافذ العادم الفردية إلى منع حدوث انقطاع غير صحيح في الفراغ بسبب تداخل العادم عند استخدامه كمشعب. تتوفر أيضًا مواصفات منفذ العادم الفردي التي يمكن توصيل الأنابيب بها.

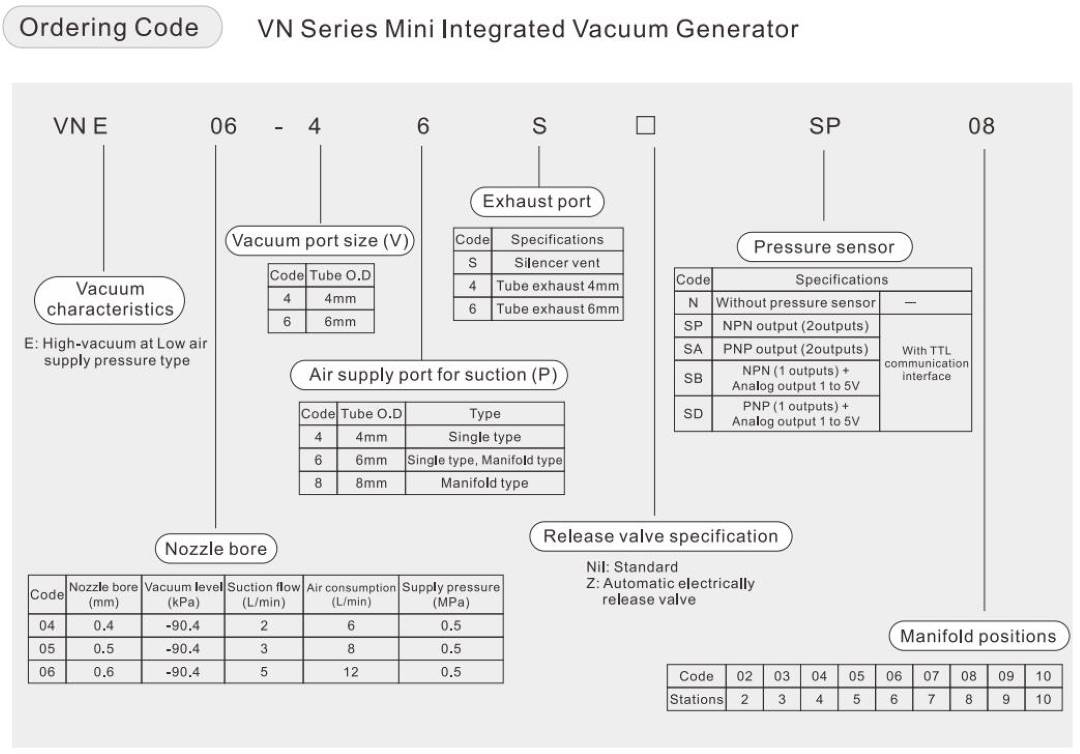

※ يرجى الاتصال بنا للحصول على رمز الطلب التفصيلي ومعلمات الرسم.
مواصفات المنتج
| وسط التشغيل | الهواء النظيف | مكنسة | |
| ضغط العمل | 0.3 إلى 0.7 MPa | -100 إلى 0 كيلو باسكال | |
| درجة حرارة العمل | 5 إلى 50 ℃ | ||
| نطاق رطوبة العمل | 35 إلى 85% رطوبة نسبية | ||
| مقاومة الاهتزاز | 50 م/ث² أو أقل | ||
| مقاومة التأثير | 150 م/ث² أو أقل | ||
العلبة | IP40 | ||
تشحيم | لا | ||
| ضغط الاختبار * | ضغط الإمداد | 0.8 MPa | |
| ضغط الفراغ | 0.2 MPa | ||
※ ضغط الاختبار يعني ببساطة 'الضغط الذي لن يتضرر المنتج عنده'، وهو الضغط الذي يمكن عنده استخدام المنتج بشكل طبيعي.
| نوع العمل | التمثيل المباشر | |
| نمط التحكم | عادي مغلق | |
| زمن الاستجابة | إيقاف → تشغيل | 4.5 مللي ثانية |
| تشغيل → إيقاف | 4.5 مللي ثانية | |
※ زمن الاستجابة هي القيمة عند إمداد 0.5 MPa بجهد مقدر (100%).
| نوع العمل | الضغط المركب | |
| خرج تبديل | إن بي إن، بي إن بي | |
| نطاق الضغط المقدر | -100 إلى 100 كيلو باسكال | |
| عرض/نطاق ضبط الضغط | -101.2 إلى 110 كيلو باسكال | |
| ضغط الاختبار | 200 كيلو باسكال أو أقل | |
| جهد إمدادات الطاقة | تيار مستمر 12 إلى 24 فولت ±10% | |
الاستهلاك الحالي | 50 مللي أمتار أو أقل | |
| عرض دقة | ±3% FS أو أقل (درجة الحرارة المحيطة 25 درجة مئوية) | |
| خرج تبديل | الأعلى. تحميل التيار | 100 مللي أمبير أو أقل |
| الأعلى. الجهد التطبيقي | تيار مستمر 30 فولت أو أقل | |
| الجهد المتبقي | 1 فولت أو أقل | |
| قابلية التكرار | ±0.2% FS | |
حماية ماس كهربائى | 2.5 مللي ثانية، 5 مللي ثانية، 100 مللي ثانية، 500 مللي ثانية اختياري | |
| خرج تماثلي | الجهد الناتج (الضغط المقدر | 1 إلى 5 فولت ±2% FS |
| دقة | 1/200 | |
| الخطي | ±2% FS | |
| مقاومة الإخراج | تقريبا. 1 كيلو أوم | |
عرض | شاشة LED مقاس 10:37 | |
| نوع الصمام | صمام العرض، صمام الإصدار |
| بناء الصمام | صمام قفاز يعمل مباشرة بثلاثة منافذ |
| الجهد المقنن | تيار مستمر 24 فولت ±10% |
| دائرة الحد | امتصاص الطفرة |
زمن الاستجابة | 4 مللي ثانية |
| استهلاك الطاقة | 1 واط |
تجاوز يدوي | هيكل الزر |
| تعليمات التشغيل | عندما يتم تشغيل الملف، يضيء ضوء المؤشر الأحمر |
| طريقة الأسلاك | الأحمر: DC24V، الأسود: COM |
