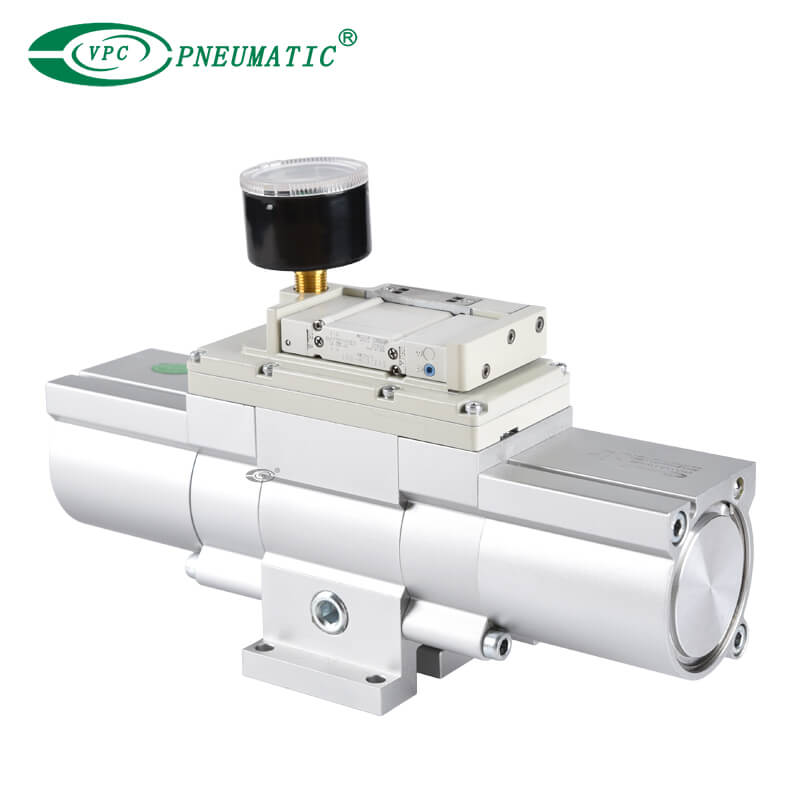

| مواد الجسم الجسدية المعززة:: | |
|---|---|
| ضغط العمل: | |
| سعة الخزان: | |
| مادة الخزان: | |

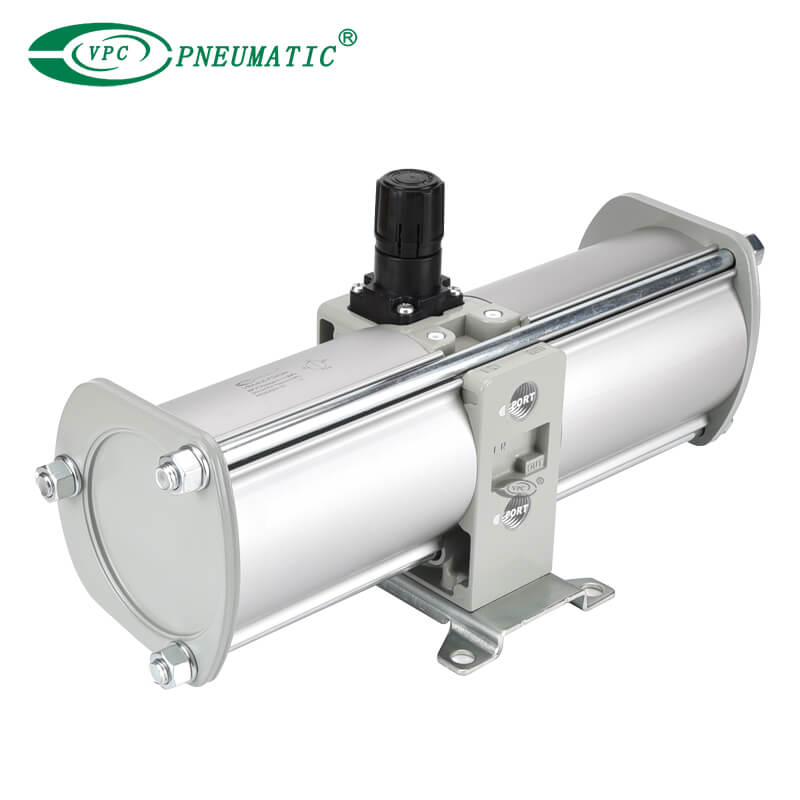

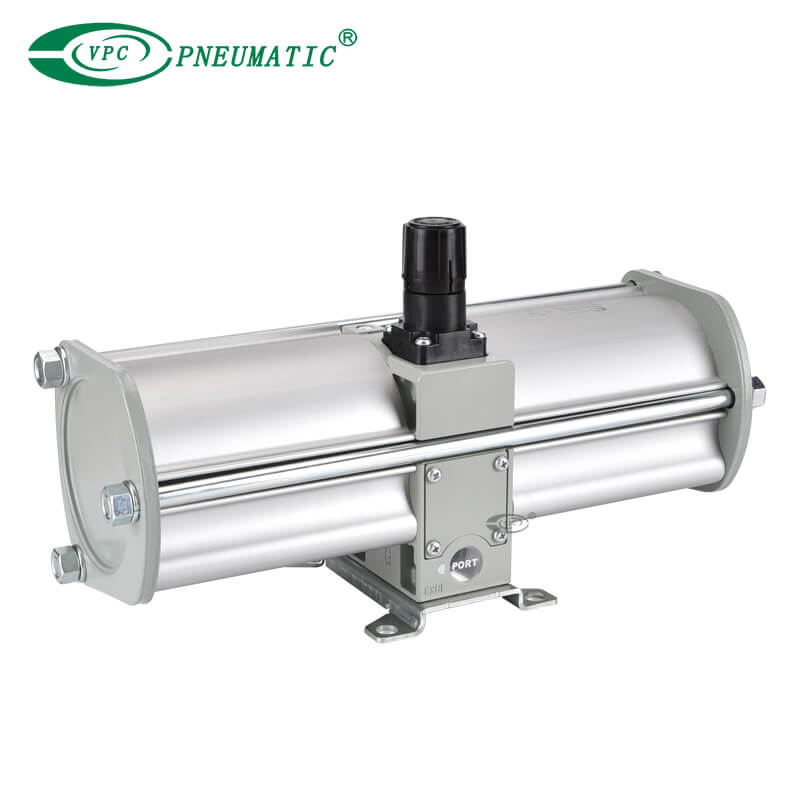

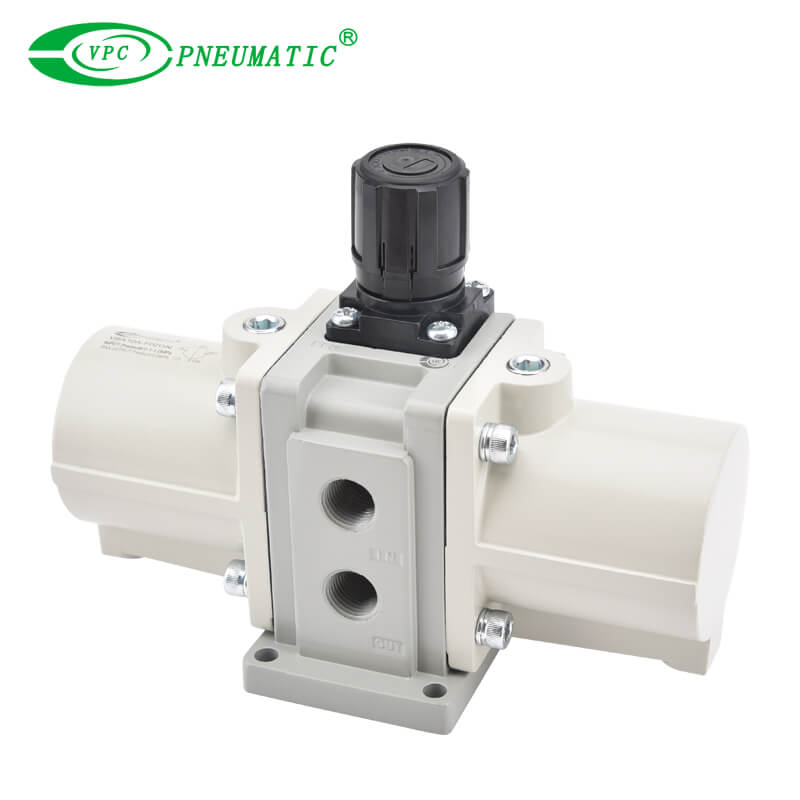

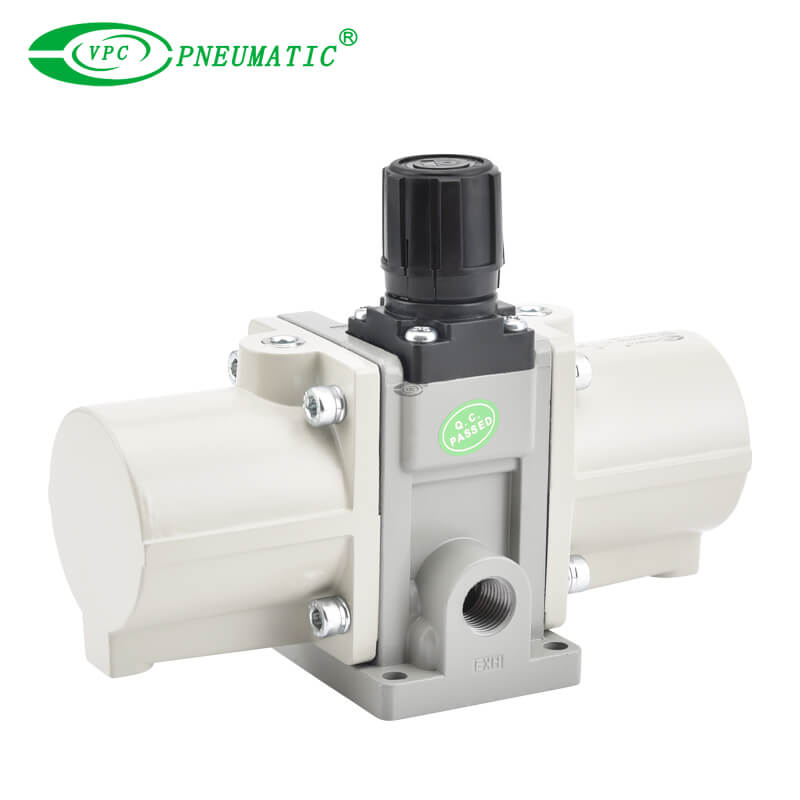

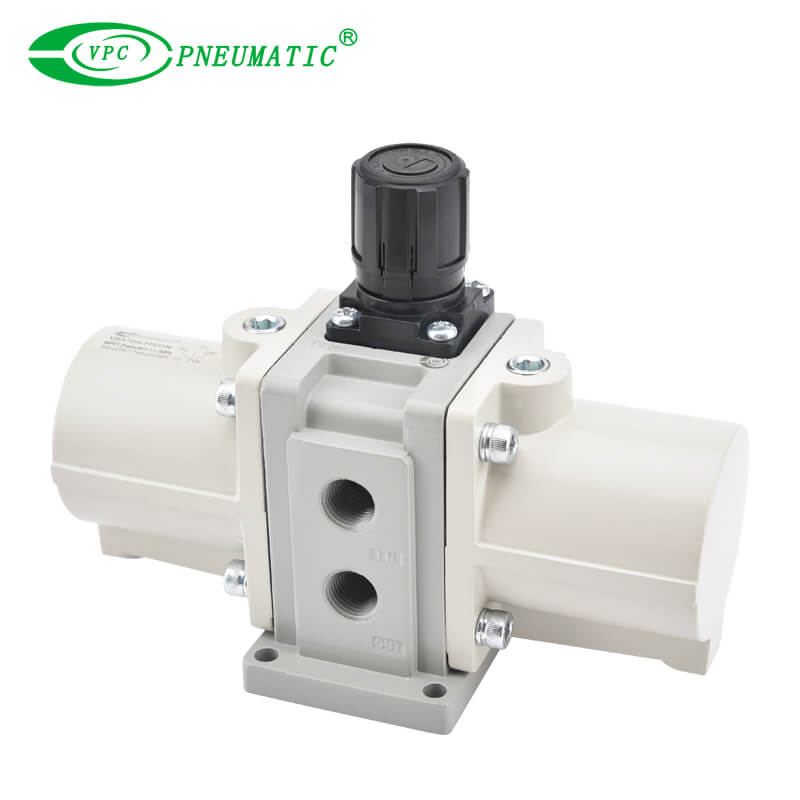

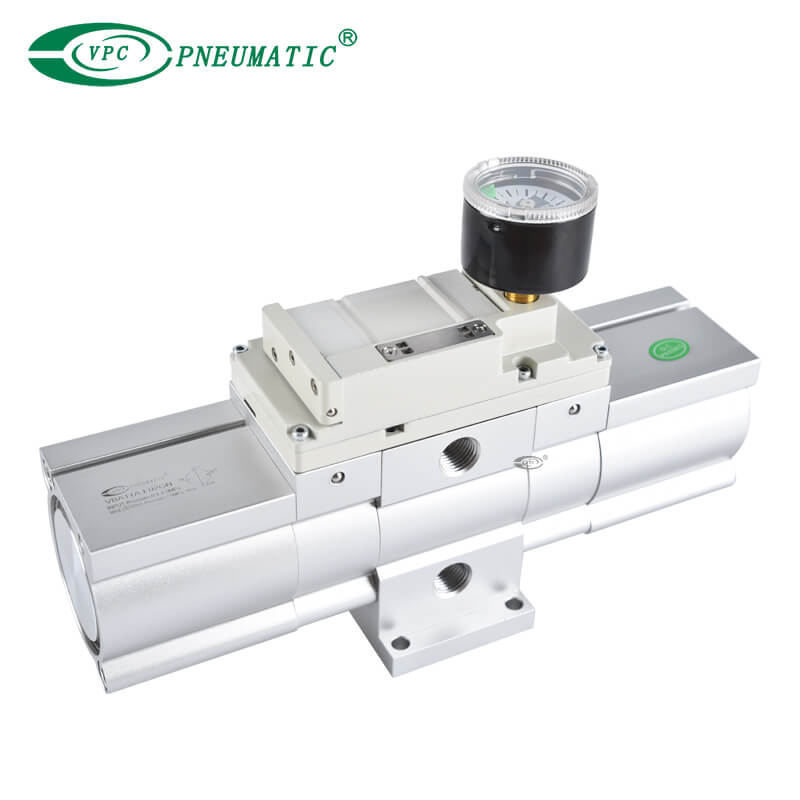

وصف المنتج
1. سهولة ضبط ضغط الإخراج.
2. يعزز ضغط الخط المحلي دون الحاجة إلى قوة إضافية.
3. من الممكن الحصول على الحد الأقصى للضغط المزدوج عن طريق توصيل الهواء بخط المصنع. (VBA11A: الحد الأقصى 4 مرات)
4. نوع توفير الفضاء الذي يربط مباشرة خزانات الهواء والمنظمين المعززين.

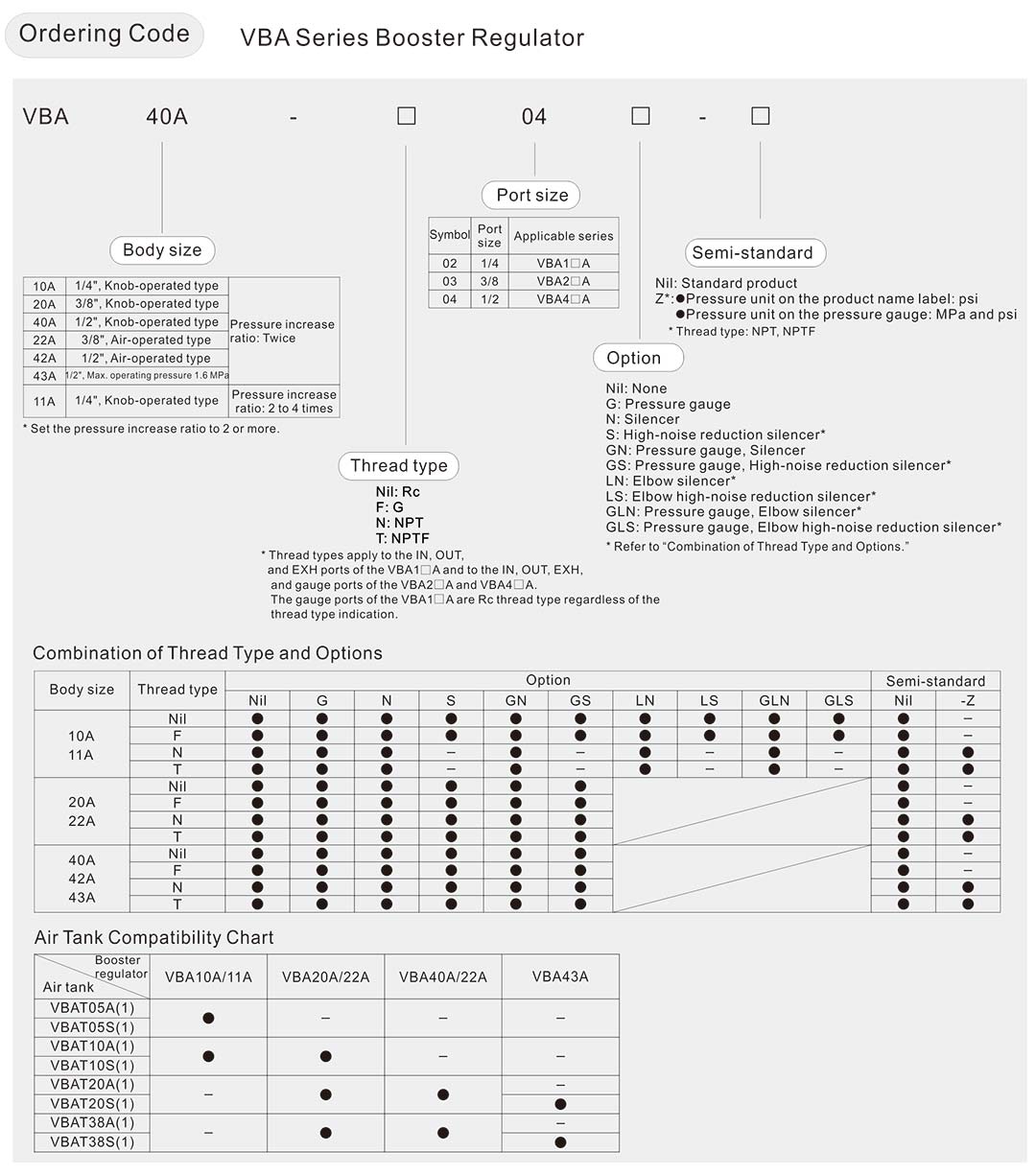

مواصفات المنتج
| نموذج | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
| وسيط العمل | الهواء المضغوط | ||||||
نسبة زيادة الضغط | مرتين | 2 إلى 4 مرات * 4) | |||||
| آلية ضبط الضغط | تعمل مقبض مع آلية الإغاثة* 2) | تعمل الهواء | تعمل مقبض مع آلية الإغاثة * 2) | ||||
Max.Flow Rate * 3) [ل/دقيقة (ANR)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| مجموعة الضغط (MPA) | 0.2 إلى 2.0 | 0.2 إلى 1.0 | 0.2 إلى 1.6 | 0.4 إلى 2.0 | |||
| نطاق ضغط التوريد (MPA) | 0.1 إلى 1.0 | ||||||
| ضغط إثبات (MPA) | 3 | 1.5 | 2.4 | 3 | |||
| حجم المنفذ (RC) (In/Out: 2 موقع) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
حجم منفذ مقياس الضغط (RC) (In/Out: 2 موقع) | 1/8 | ||||||
| منفذ اتصال الخزان (مع المكونات) * 5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| درجة حرارة المحيطة والسوائل (℃） | 2 إلى 50 (لا تجميد) | ||||||
| تثبيت | أفقي | ||||||
| تشحيم | الشحوم (غير لوب) | ||||||
| الوزن (كجم) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
*1) تأكد من تأمين سعة إمدادات الهواء من الحد الأدنى لضغط التشغيل (0.1 ميجا باسكال) أو أكثر.
*2) إذا كان الضغط الخارجي أعلى من الضغط المحدد بواسطة المقبض ، يتم استنفاد الضغط الزائد من الجزء الخلفي من المقبض.
*3) معدل التدفق في داخل = Out = 0.5 ميجا باسكال. يختلف الضغط اعتمادًا على ظروف التشغيل. الرجوع إلى 'خصائص معدل التدفق '.
*4) اضبط نسبة زيادة الضغط إلى 2 أو أكثر.
*5) لا يمكن استخدام منفذ اتصال الخزان للتطبيقات بخلاف الاتصال بـ VBAT.

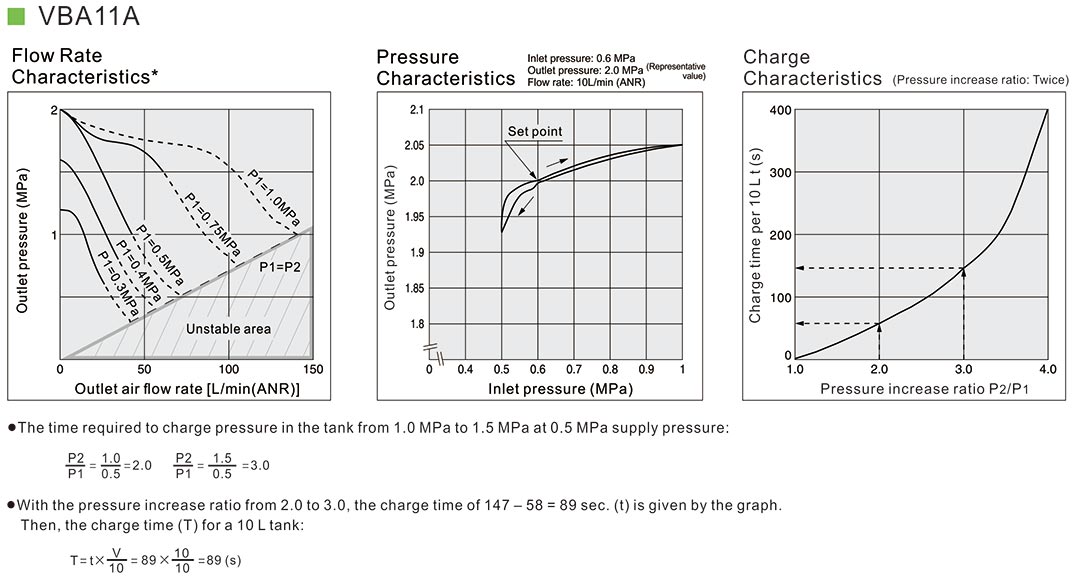

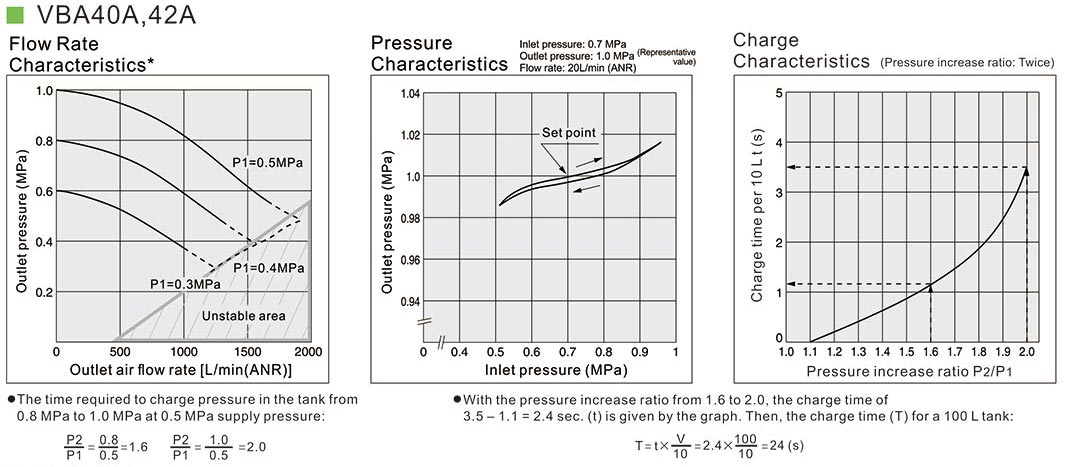

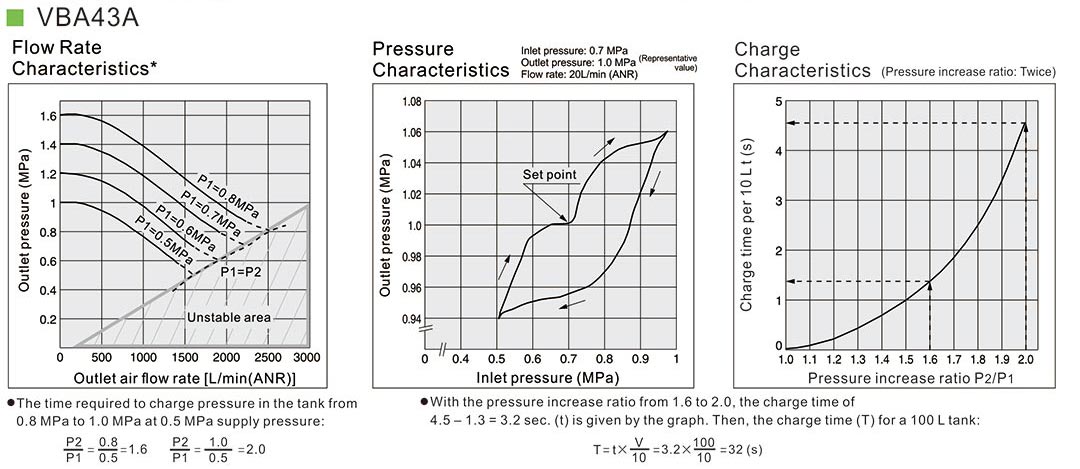

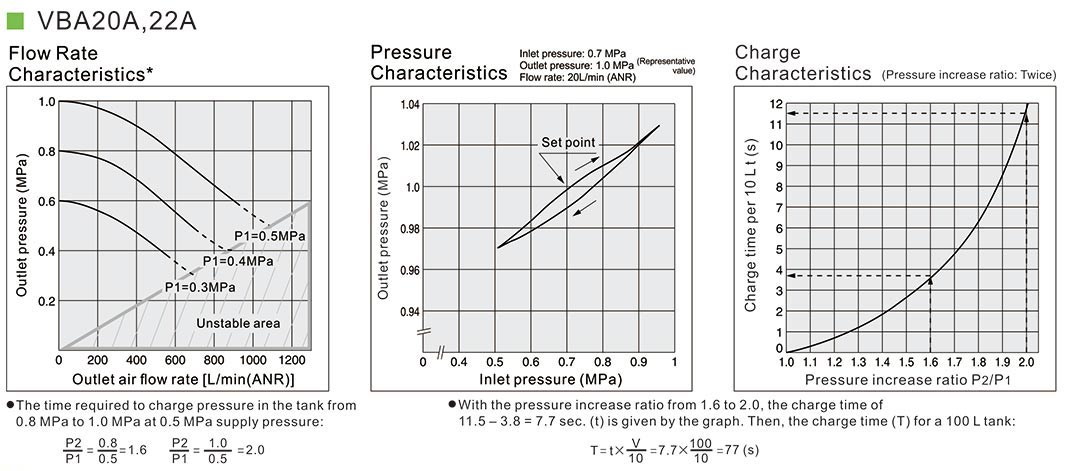

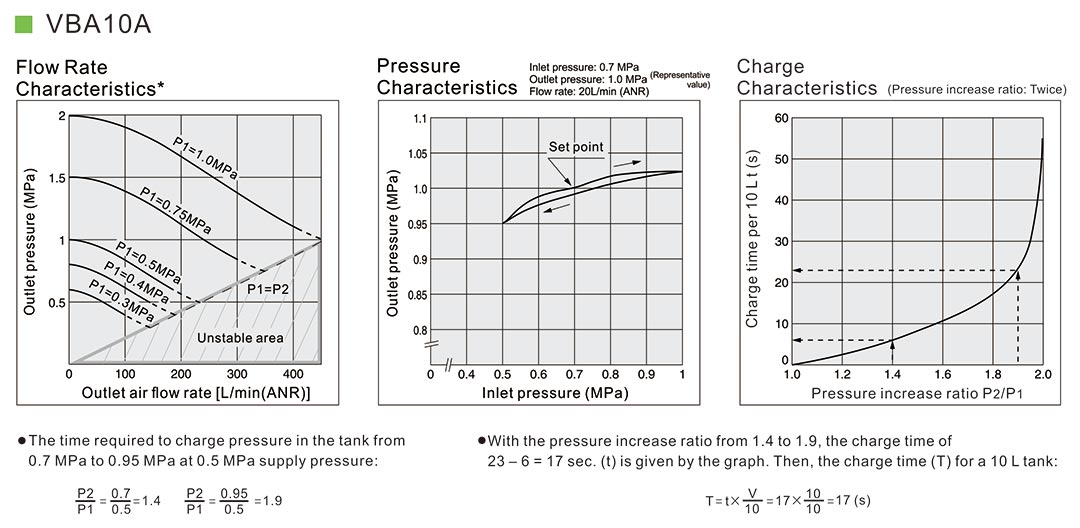

الخط الصلب: نطاق التشغيل
تعمل بحيث يتبع معدل التدفق الخط الصلب حتى عندما يتم استهلاك الهواء الجانبي للمنفذ.
على سبيل المثال) بالنسبة إلى VBA10A: عندما يكون ضغط المدخل 0.5 ميجا باسكال ويبلغ الضغط المحدد 1.0 ميجا باسكال ، ويعمل بمعدل مخرج هواء من 180 لتر/دقيقة (ANR) أو أقل.
خط منقط: خارج نطاق الضغط المحدد
P1: ضغط مدخل P2: ضغط المخرج
* عند تشغيله بمعدل تدفق يندرج داخل المنطقة غير المستقرة (ظروف P2
ينخفض النبض مع الخزان. إذا كانت سعة المخرج أقل من الحجم ، فقد يحدث النبض.
شروط
ضغط مدخل: 0.5 ميجا باسكال
ضغط مجموعة المخرج: 1 ميجا باسكال
معدل التدفق: بين 0 و MAX. معدل التدفق

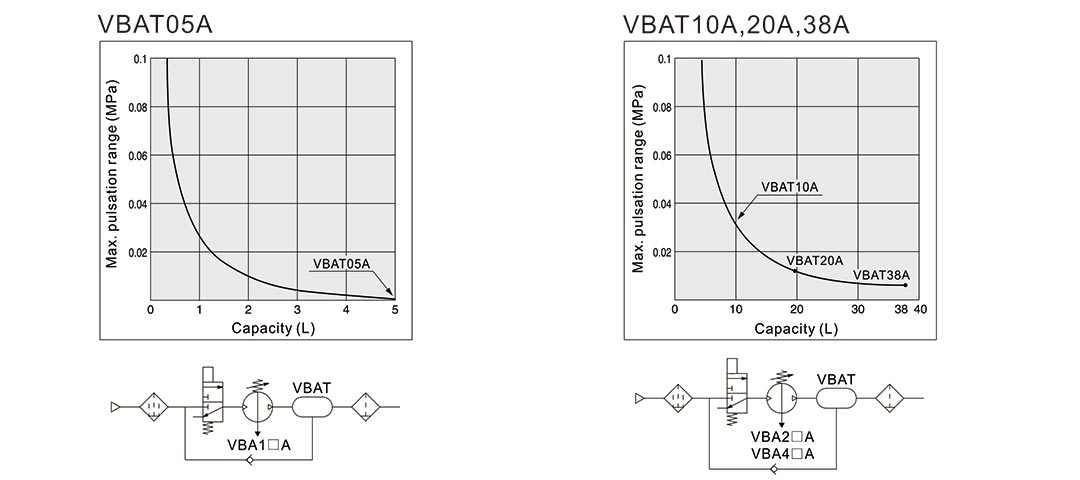

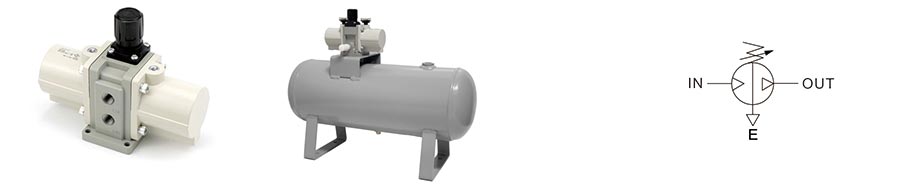

أداء خزان الهواء
● يخفف من النبض الناتج على الجانب المخرج.
● عندما يتجاوز استهلاك الهواء إمدادات الهواء أثناء التشغيل المتقطع ، سيتم تجميع الهواء المطلوب في الخزان للاستخدام.
● هذا لا ينطبق على التشغيل المستمر.
● التشغيل بمعدل تدفق يقع داخل المنطقة غير المستقرة في ظل ظروف P1 p2 المؤقتة يمكن منعه عند استهلاك الهواء الجانبي للمخرج.
استبدال قطع الغيار/مجموعة لا
تقديم طلب مع رقم المجموعة المعمول به التالي.
| نموذج | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| رقم الطقم | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |

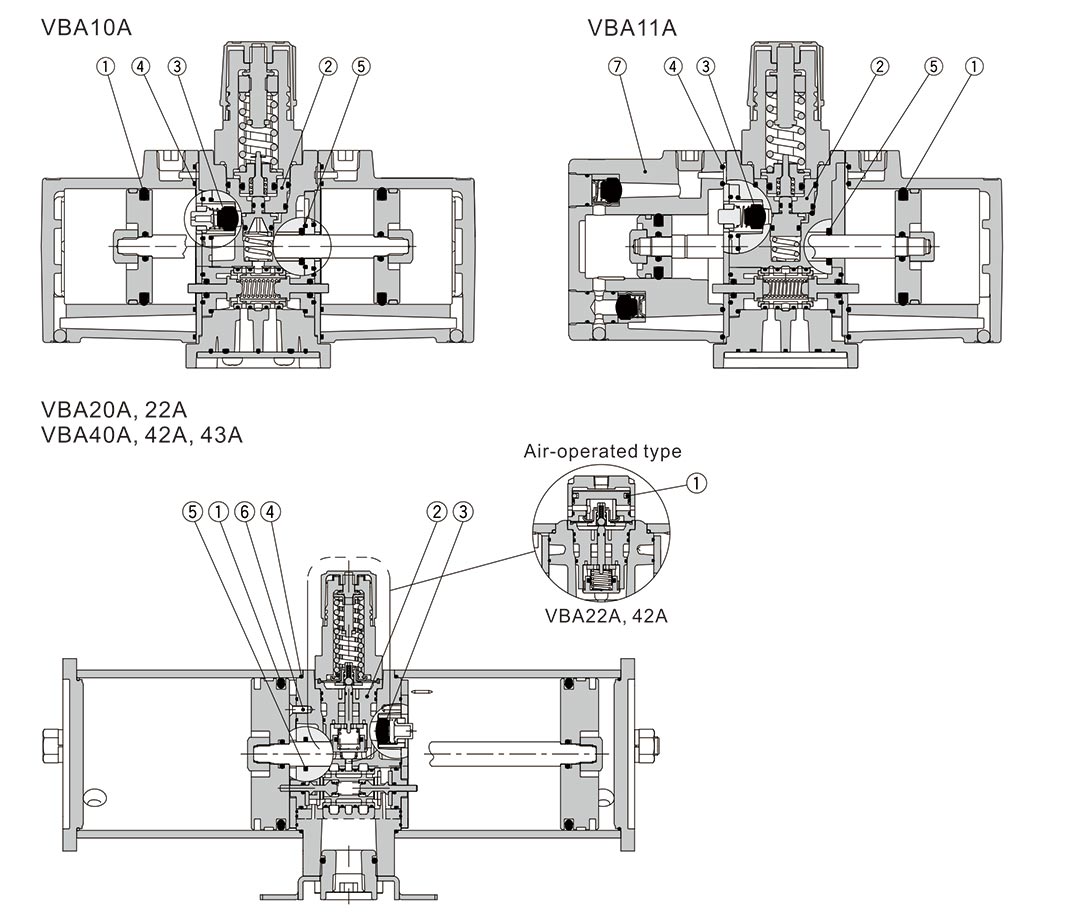

تتضمن المجموعة الأجزاء من ① إلى ⑦ وحزمة الشحوم.
| لا. | نموذج | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| كمية | ||||||||
| 1 | ختم المكبس | 2 | 2 كبير 1 صغير | 2 | 1 كل واحد كبير وصغيرة | |||
| 2 | جمعية الحاكم | 1 | ||||||
| 3 | تحقق من الصمام | 4 | 2 | |||||
| 4 | حشية | 2 | ||||||
| 5 | ختم قضيب | 1 | ||||||
| 6 | المسمار التثبيت | - | 8 | 12 | 8 | 12 | - | |
| 7 | تغطية الجمعية C. | - | 1 | |||||
| - | حزمة الحشية | 1 | 2 | 1 | 2 | 1 | ||

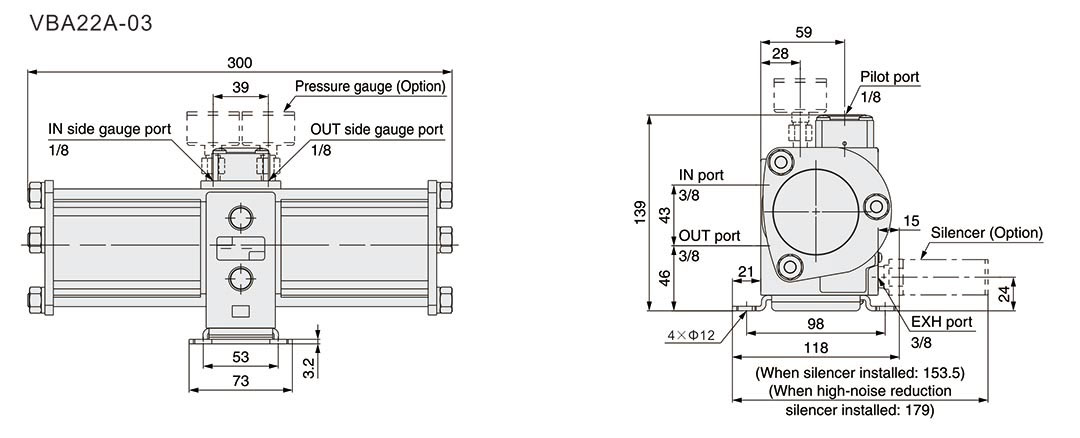

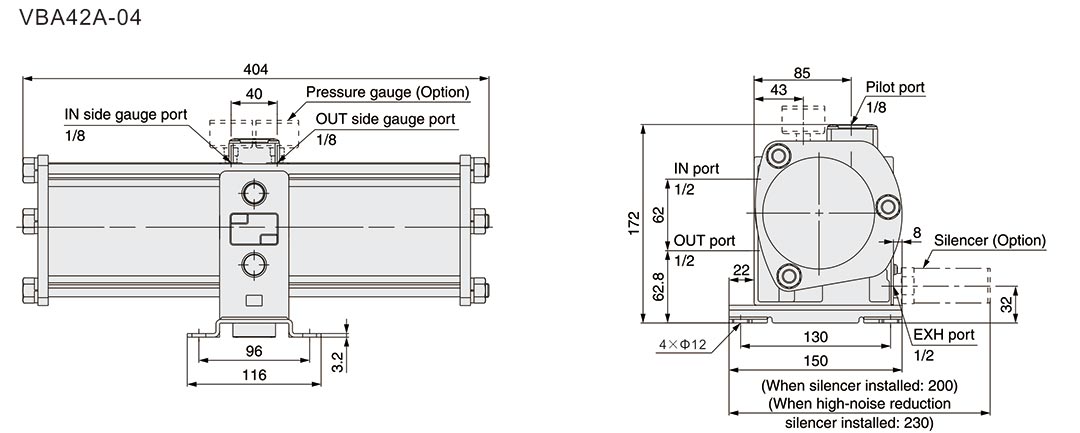

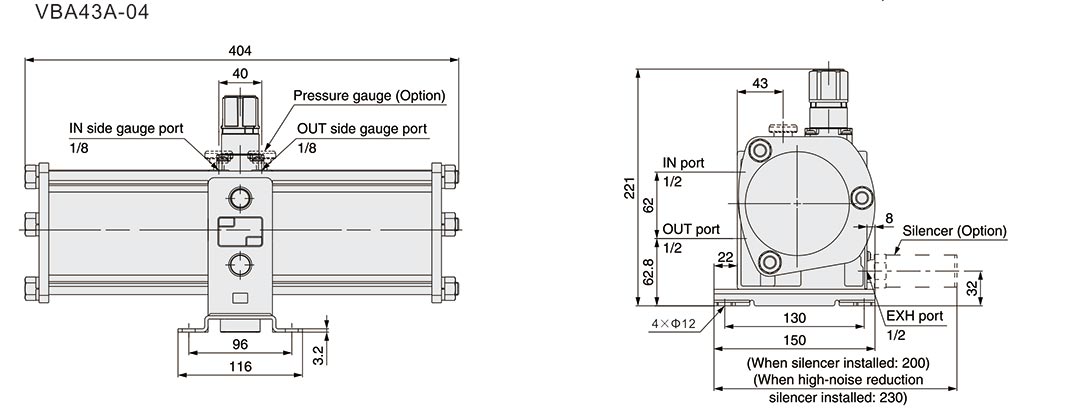

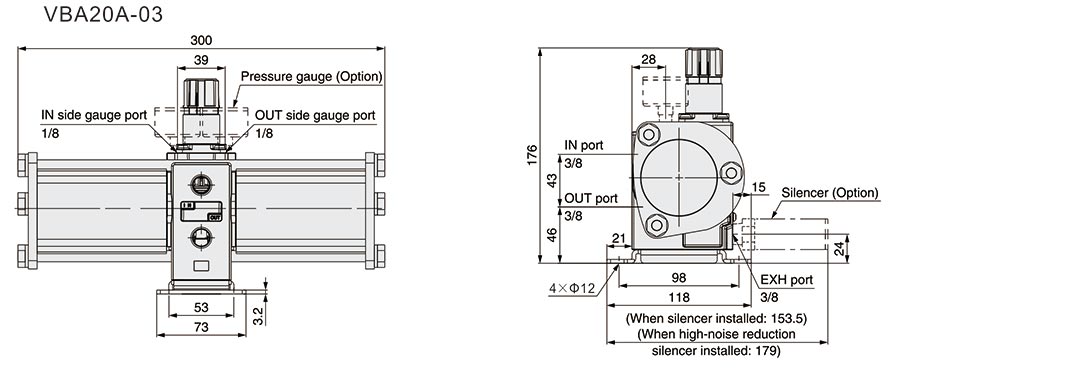

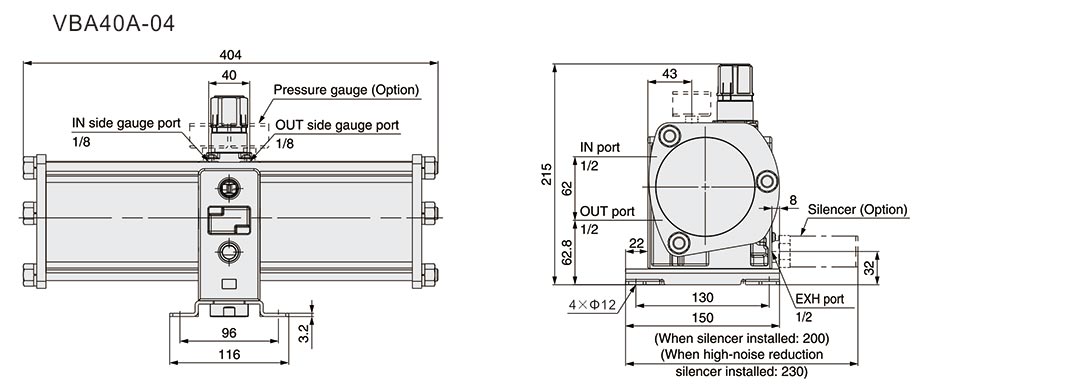

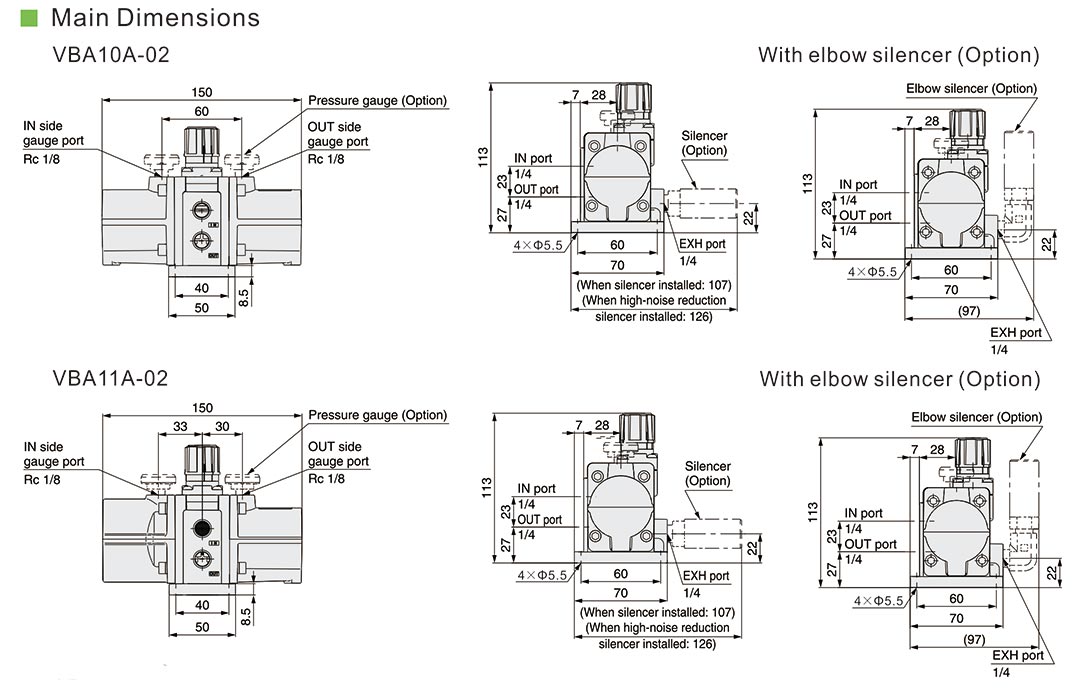

الأبعاد الرئيسية
* للأبعاد التفصيلية ، والتحديدات وأوقات الرصاص ، يرجى الاتصال بـ VPC.
