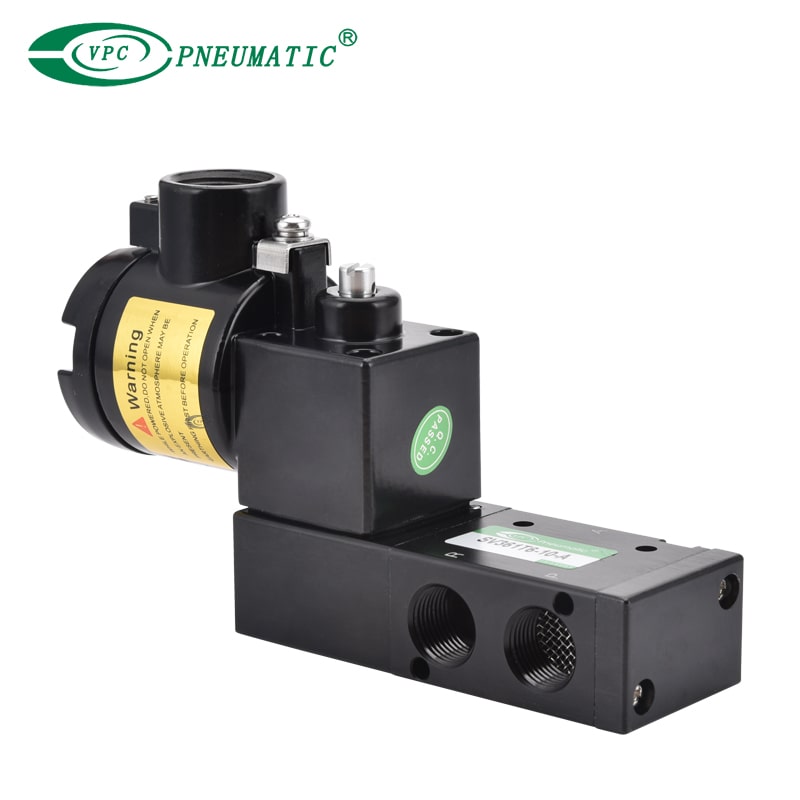

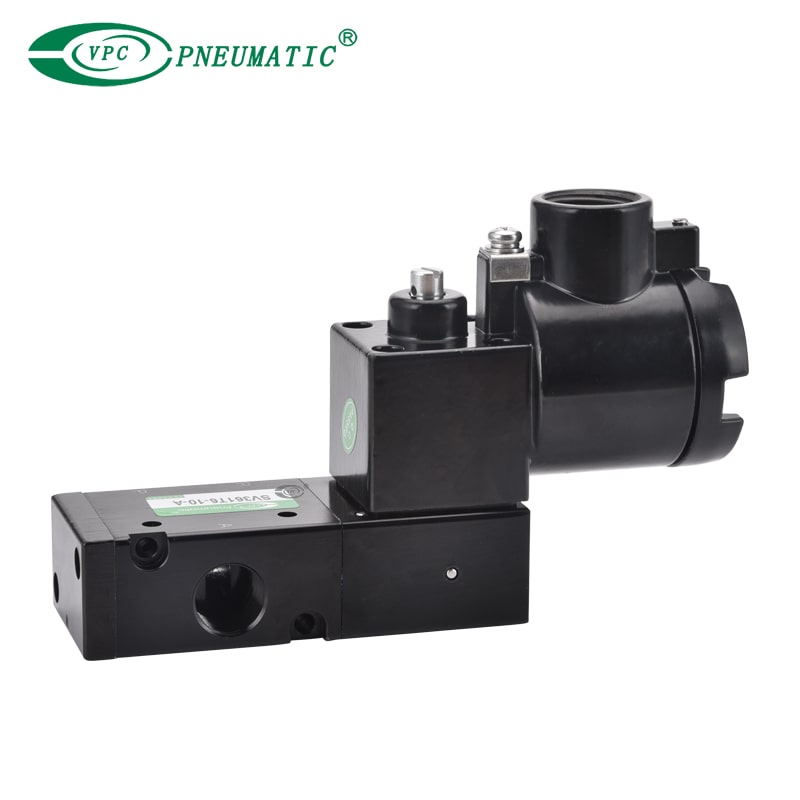

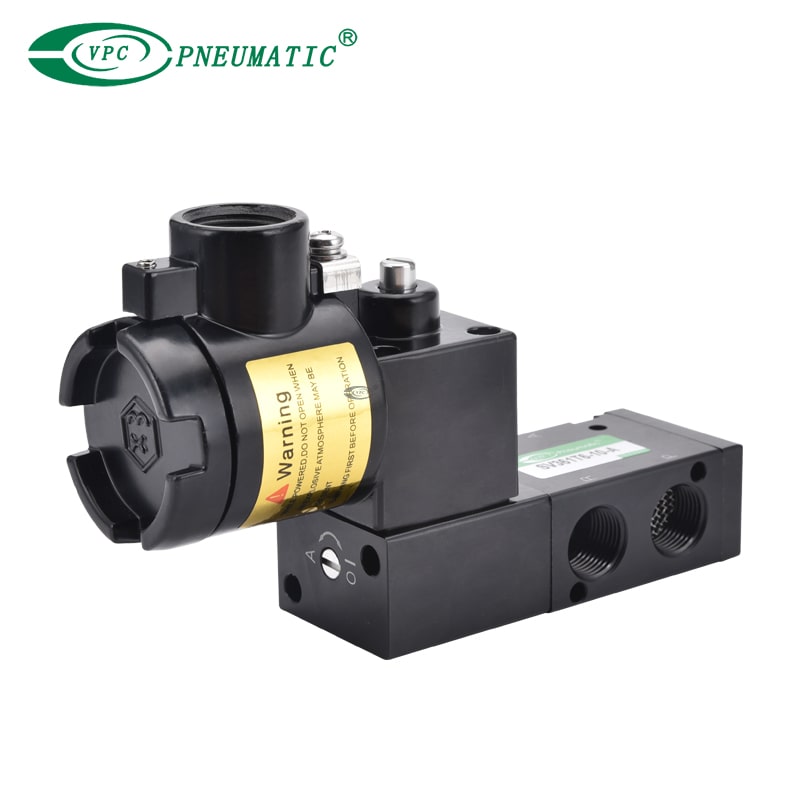

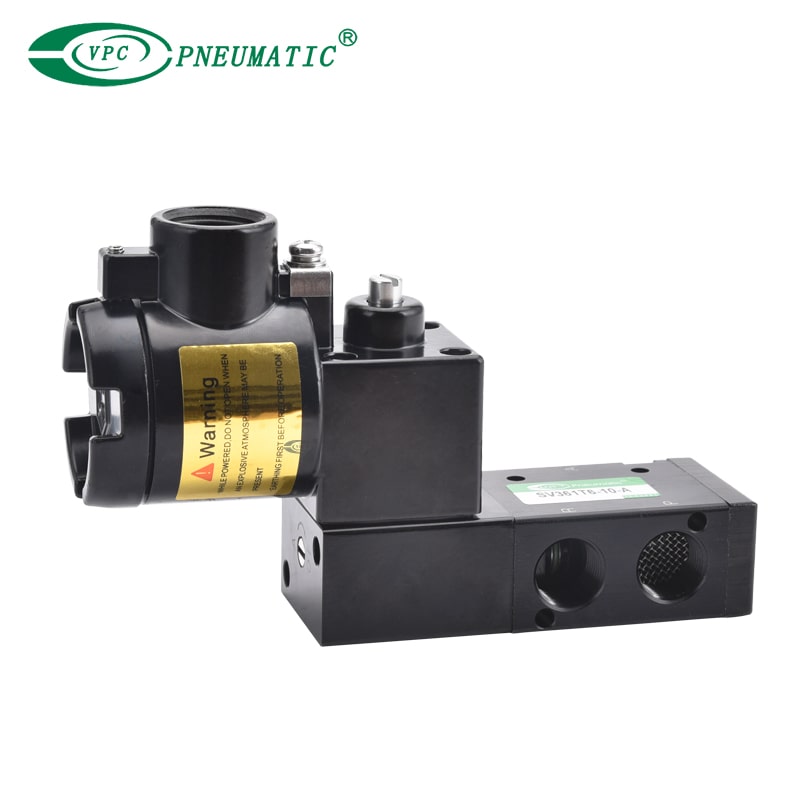

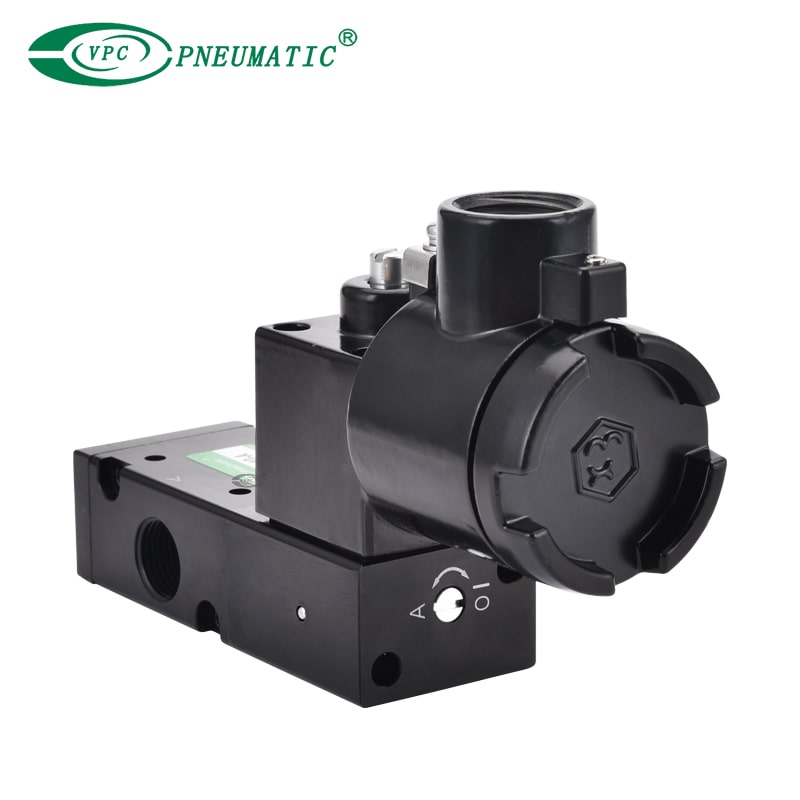

SV561T6
VPC Pneumatic
| نوع التمثيل: | |
|---|---|
| نوع الملف: | |
| توافر الحالة: | |
وصف المنتج
1. معتمد للبيئات الخطرة
تم تصميم SV561T6 لتطبيقات المنطقة 1 والمنطقة 2 (الغاز) والمنطقة 21 والمنطقة 22 (الغبار) ، مع معايير الانفجار EXDⅱCT6 و DIPA20 TA ، T6 ، مما يضمن أقصى سلامة في الأجواء المتفجرة.
2. بنية متينة ومقاومة للتآكل
يتم تصنيع جسم الصمام من الألمنيوم المقذوف بأكسيد ، ويتميز بغطاء لفائف الفولاذ المقاوم للصدأ 316 لتعزيز مقاومة التآكل الكيميائي والبيئات الصناعية القاسية.
3. بدء تشغيل الضغط التفاضلي صفر
مزود بهيكل داخلي متقدم يسمح للتشغيل حتى عند اختلاف الضغط الصفري ، مما يوفر تحكمًا موثوقًا 45 بوصة في الضغط المنخفض أو التقلب.
4. توافق الجهد العريض وملف العزل العالي
يدعم خيارات الجهد المتعددة (على سبيل المثال ، 24VDC ، 110/220VAC) ، مع عزل من الفئة H وتصنيف ED بنسبة 100 ٪ للواجب المستمر-عن الأنظمة التي تتطلب تشغيل الملف اللولبي دون انقطاع.
5. تركيب مرن وخيوط عالمية منفذ.
متوافق مع اتصالات المنفذ BSP 1/4 'و G1/4 ' و NPT1/4 '، مما يضمن التكامل السلس في الدوائر الهوائية الحالية أو بناء نظام جديد. توفر إدخالات كابل M20 × 1.5 اختيارية تنوعًا في التثبيت.
6. حياة الخدمة الممتدة
تم تصميمه للاستخدام على المدى الطويل مع مكونات ختم منخفضة التآكل (NBR) والآلات عالية الدقة. تم اختباره لتجاوز 10 ملايين دورة في ظل ظروف العمل القياسية.
7. انخفاض استهلاك الطاقة ، والاستجابة السريعة
يضمن تصميم الملف الأمثل التبديل السريع مع الحفاظ على سحب الطاقة المنخفض (3.5W فقط في 24VDC) ، مما يقلل من تكاليف الطاقة وتوليد حرارة النظام.
الصناعات والتطبيقات
1. مصانع النفط والغاز: للتشغيل الهوائي عن بعد أو التلقائي في مناطق مخاطر الانفجار.
2. الأنظمة الكيميائية والبتروكيماوية: التحكم في الهواء الآمن في الغاز القابل للاشتعال أو معالجة البخار.
3. المعدات البحرية والبحرية: جسم الصمام المقاوم للتآكل المثالي لأنظمة هواء السفن.
4. بيئات النسيج ، المتربة والطلاء الرش: تعمل بفعالية في أجواء محملة الغبار مع مخاطر الإشعال العالية.
5. الأتمتة الصناعية للمنطقة الخطرة: تستخدم في الآلات المصنفة على ATEX للتحكم في الموضع ، وتبديل المشغل ، والتشبش السلامة.
مواصفات المنتج
مواصفات الصمام
| مادة الجسم | الألومنيوم المقذوف |
| الانتهاء | أنود |
| ختم | حلقة O |
| مادة على اتصال مع المتوسطة | الألومنيوم ، قوات النايلون ، NBR |
| وظيفة وقيمة السيرة الذاتية | 5/2 و 3/2 NC ، CV = 1.4 (25 مم) |
| مقاس المنفذ | 1/4 ' |
| جبل معيار | 24*32nnamur وتوصيل الأنابيب |
| فئة الحماية | IP65/NEMA4 ، 4x |
| درجة حرارة العمل | -10 إلى 80 ℃ |
| ضغط العمل | 0.1 إلى 0.8 MPa |
| وسط التشغيل | الهواء النظيف |
| دورات الحياة | 10 ملايين |
مواصفات الملف اللولبي
| الجهد االكهربى | 24VDC إلى 3.5W (50/60 هرتز) |
| 110/220VAC إلى 4VA 240VAC إلى 4.5VA | |
| غطاء الملف | فولاذ مقاوم للصدأ 316 |
| قابس الكابل | M20*1.5 ، 1/2 ' |
| درجة العزل | ملف Class Coil |
| القوة العازلة | 1000 v |
| دورة التشغيلس | 100 ٪ ed |
| فئة الحماية | IP66 |
| فئة سابقة مقاومة | exdiict6 dipa20 ta ، t6 |
| درجة حرارة العمل | -30 إلى 120 ℃ |
※ إذا كنت بحاجة إلى رسومات أو مواصفات فنية أكثر تفصيلاً لـ SV561T6 ، فيرجى الاتصال بـ VPC.
