NPT و NPS و MIP و FIP و MPT و FPT اختلاف الخيط

◆ موقع VPC الرسمي للغة الإسبانية

معيار خيط الأنابيب الوطنية (NPT)

خيط الأنبوب القياسي الأمريكي الوطني يشار إليه باسم معيار خيط الأنابيب الوطني (NPT). هذا هو المعيار الأمريكي للأنابيب الملولبة والتجهيزات. هناك 60 درجة مدببة وخيوط الأنابيب المستقيمة.

NPT (تفتق الأنبوب الوطني)

إنه يتميز بتفتق 1:16 ويتطلب مانعًا للتسرب لضمان الختم ، مما يجعله مناسبًا لمعظم اتصالات الأنابيب الخيطية.

NPTF (الوقود الوطني للأنابيب التفتيت)

على غرار مؤشرات ترابط NPT ، هذا هو مؤشر ترابط ' dryseal '. NPTF هو ختم ذاتي بين الخيوط المعدنية ولا يتطلب أي مادة ختم إضافية. إنه مناسب لمعظم اتصالات درايسيل ، مثل الوقود وزيت الغاز وغيرها من الأختام السائلة.

NPs (الأنبوب الوطني مستقيم)

خيط الأنابيب المستقيمة ، صلابة جيدة. لا تختم ذاتيًا ، يجب أن يتم ختمها بواسطة مكونات خارجية مثل الحلقة O أو الحشيات. بالإضافة إلى ذلك ، يمكن مطابقة خيط NPS الأنثوي و NPT الذكور لتحقيق تأثير الختم لاتصال 'مستقيم/تفتق '. تستخدم في الغالب في أنظمة الضغط المنخفض أو التجهيزات الميكانيكية غير المخللة.

المعنى الخيط FPT و MPT

MPT (خيط أنبوب الذكور) هو مصطلح خيط ذكور مدبب 60 درجة يغطي جميع خيوط الذكور NPT. FPT (خيط الأنابيب الأنثوية) هو مصطلح خيط أنثى مدبب 60 درجة يغطي جميع خيوط الأنثى NPT. يتم استخدام كلا الموضوعين بالتزامن مع بعضهما البعض.

تؤكد Mnpt (ذكور الأنبوب الوطني مدبب) و fnpt (أنثى أنابيب الوطنية) ببساطة على المعيار الوطني 'في أسمائهم. mnpt = mpt ؛ fnpt = fpt

mnpt vs npt

mnpt (mpt) = npt (ذكر)

MNPT هو ببساطة تعبير يؤكد الخيوط الذكور.

هي مواضيع MPT و NPT متوافقة？

نعم. يمكن استخدام المواضيع الإناث المبطنة NPT و MPT معًا.

FPT مقابل NPT

fpt (fnpt) = npt (أنثى)

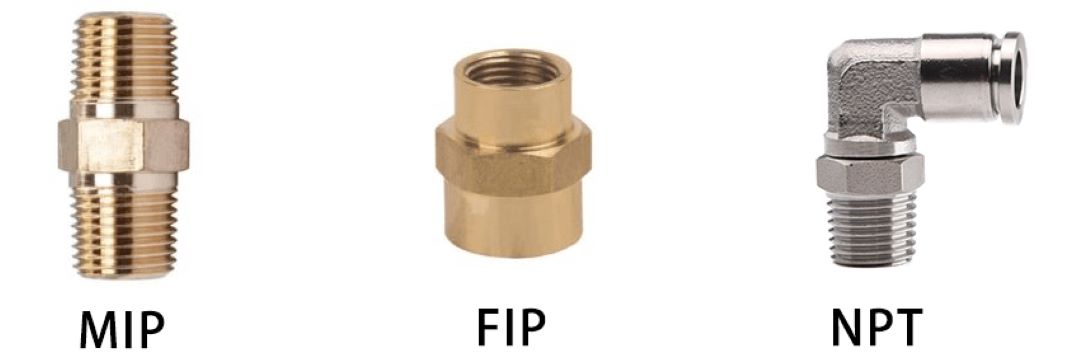

MIP مقابل FIP مقابل NPT

يشير MIP (أنبوب الحديد الذكري) إلى خيوط الذكور المطبقة على تجهيزات الأنابيب المعدنية أو الملحقات.

يشير FIP (أنبوب الحديد الإناث) إلى خيط أنثى لتجهيزات الأنابيب المعدنية أو الملحقات.

MIP و FIP عبارة عن خيوط مدببة 60 درجة تلبي معايير مؤشر ترابط الأنابيب الوطنية ويمكن استخدامها مجتمعة.

تتوافق مؤشرات ترابط MPI و FIP و NPT مع بعضها البعض في التطبيقات النموذجية.

fipt vs fip vs npt

FIPT (خيط أنابيب الحديد الإناث) مع التركيز بشكل خاص هو خيط أنثى لتوصيل أنابيب المعادن (الحديد أو الصلب) وتنتمي أيضًا إلى معيار خيط الأنابيب الوطني.

نطاق الاستخدام: NPT (أنثى)> fip> fipt

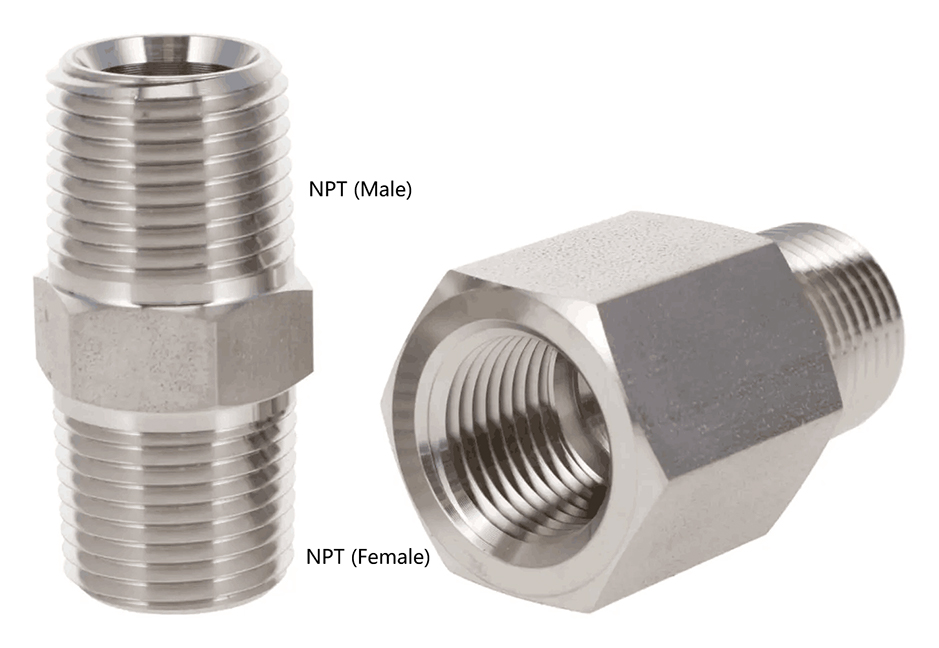

ما هو موضوع NPT？

التفتق القياسي هو 1/16 بوصة لكل بوصة من طول الخيط (حوالي 1.79 درجة).

60 ° Tapered Sealing Pipe Threads وفقًا لمعايير خيط الأنابيب الوطنية.

ما هو 1/4 npt؟

على سبيل المثال ، يتم توصيل 1/4 NPT بالتركيبات الملولبة بصمامات الملف اللولبي.

1/4 بوصة هو القطر الاسمي لمنفذ الاتصال المقابل على صمام الملف اللولبي. أي قطر منفذ الاتصال الداخلي قريب بلا حدود من 1/4 بوصة.

يبلغ القطر الخارجي لتركيب 1/4 نا في حوالي 0.54 بوصة (حوالي 13.72 ملم).

لذلك لا تشير NPT 1/4 إلى الأقطار الداخلية والخارجية لخيوط الأنابيب نفسها ، بل تتطابق مع أبعاد مواصفات أنبوب التوصيل.

مخطط موضوع NPT

حجم الموضوع	المواضيع لكل	يقذف		القطر الرئيسي (OD)		قطر بسيط (معرف)		حفر الحفر		طول تفتق
بوصة	بوصة	بوصة	مم	بوصة	مم	بوصة	مم	بوصة	مم	بوصة	مم
1⁄16	27	0.03703704	0.9407	0.3125	7.9375	0.251	6.3754	0.257	6.5278	0.204	4.998
1⁄8	27	0.03703704	0.9407	0.405	10.287	0.339	8.6106	0.339	8.6106	0.206	5.047
1⁄4	18	0.05555555	1.4111	0.54	13.716	0.4375	11.1125	0.438	11.1252	0.4	9.8
3⁄8	18	0.05555555	1.4111	0.675	17.145	0.5781	14.68374	0.578	14.6812	0.408	9.996
1⁄2	14	0.07142857	1.8143	0.84	21.336	0.7188	18.25752	0.719	18.2626	0.533	13.0585
3⁄4	14	0.07142857	1.8143	1.05	26.67	0.9219	23.41626	0.922	23.4188	0.546	13.377
1	11.5	0.08695652	2.2087	1.315	33.401	1.146	29.1084	1.156	29.3624	0.682	16.709
1¼	11.5	0.08695652	2.2087	1.66	42.164	1.482	37.6428	1.500	38.1	0.704	17.248
1½	11.5	0.08695652	2.2087	1.9	48.26	1.72	43.688	1.734	44.0436	0.722	17.689
2	11.5	0.08695652	2.2087	2.375	60.325	2.184	55.4736	2.188	55.5752	0.74	18.13
2½	8	0.125	3.175	2.875	73.025	2.625	66.675	2.625	66.675	0.945	23.1525
3	8	0.125	3.175	3.5	88.9	3.239	82.2706	3.250	82.55	0.958	23.471
3½	8	0.125	3.175	4	101.6	3.735	94.869	3.750	95.25	0.971	23.7895
4	8	0.125	3.175	4.5	114.3	4.239	107.6706	4.250	107.95	0.984	24.108
5	8	0.125	3.175	5.563	141.3002	5.3	134.62	5.563	141.3002	1.008	24.696
6	8	0.125	3.175	6.625	168.275	6.362	161.5948	6.625	168.275	1.032	25.284
8	8	0.125	3.175	8.625	219.075	8.362	212.3948	8.625	219.075	1.056	25.872
10	8	0.125	3.175	10.75	273.05	10.487	266.3698	10.750	273.05	1.08	26.46
12	8	0.125	3.175	12.75	323.85	12.487	317.1698	12.750	323.85	1.104	27.048
14	8	0.125	3.175	14	355.6	13.737	348.9198	14.250	361.95	1.128	27.636
16	8	0.125	3.175	16	406.4	15.737	399.7198	16.250	412.75	1.152	28.224
18	8	0.125	3.175	18	457.2	17.737	450.5198	18.250	463.55	1.176	28.812
20	8	0.125	3.175	20	508	19.737	501.3198	20.250	514.35	1.2	29.4
24	8	0.125	3.175	24	609.6	23.737	602.9198	24.250	615.95	1.248	30.576

※ البيانات هي للرجوع فقط ، مع مراعاة القياس الفعلي.

مؤشر ترابط NPTF مقابل NPT

يحتوي NPTF على ميزة إضافية لـ ' dryseal ' على مؤشرات ترابط NPT وإلا فهو نفسه. NPTF هو ختم ذاتي بين الخيوط المعدنية ولا يتطلب أي مانع تسرب.

هل NPTF و NPT متوافقة؟

عادةً ما يمكن لـ NPTF استبدال مؤشرات ترابط NPT ، لكن استخدام الاستبدال في بيئة الضغط العالي سيسرب الهواء إلى إضافة مانع التسرب. لذلك ، يجب ضبط الاستخدام المحدد وفقًا للبيئة الفعلية.

مؤشر ترابط NPS مقابل NPT

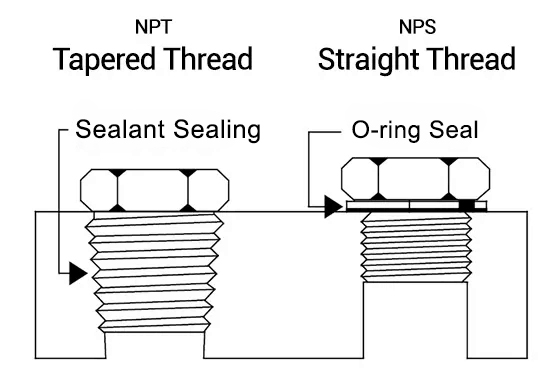

NPS هو خيط أنابيب مستقيم مع عدم وجود ترابط. NPT هو خيط أنابيب مدبب 60 درجة. كلا النوعين من الخيوط متوافقان.

يمكن استخدام المواضيع الإناث NPS وخيوط الذكور NPT في تركيبة ، ويمكن أيضًا تحقيق الختم العالي باستخدام Threadlocker أو شريط ختم الخيط.

NPSF مقابل NPT

NPT هو مانع تسرب خيط مدب 60 درجة. NPSF هو خيط أنابيب مستقيم بدون تفتق وغالبًا ما يتم استخدامه مع NPTF.

تم تصميم NPSF ليكون أكثر دقة من NPT وهو مصمم لتلبية الاحتياجات المحددة. إذا تم استخدام الاثنين معًا ، فستكون هناك مشكلة في الختم الضعيف بسبب الفجوة.

NPSC مقابل NPT

NPSC هي خيوط مستقيمة مع عدم وجود تفتق ويتم إغلاقها بواسطة حشية أو حلقة O. وعادة ما يتم استخدامه حيث لا يلزم الختم بدرجة كبيرة.

NPT هو خيط أنابيب مدبب 60 درجة. يمكن تحقيق الختم العالي عن طريق شريط مانعة للتسرب وختم الخيط وهو مناسب للضغوط العالية وحيث يكون أداء الختم العالي مطلوبًا.

عادة ما يكون الاثنان غير متوافقان وقد يتسرب عند استخدامه بالاقتران ، ويجب استخدامه فقط في حالة عدم الحاجة إلى الختم.

PT مقابل NPT

NPT هو خيط أنبوب مدبب أمريكي 60 درجة. PT (BSPT) هو خيط أنابيب مدبب بريطاني. الاثنان غير متوافقين . ومع ذلك ، تتوفر محولات الخيوط للتوافق.

اختلافات بين روابط RC و G و BSP و NPT انقر لعرضها.

NPS مقابل NPSM مقابل NPT

يشير NPS إلى مجموعة واسعة من الخيوط المستقيمة. يشير NPSM على وجه التحديد إلى الخيوط المستقيمة المستخدمة في بعض المعدات الميكانيكية ولديها تعريف أصغر بكثير. لا يوجد في ترابط الخيط ، في حين أن NPT هو خيط مدبب 60 درجة.

الفرق بين NPT و UNFH

NPT هو موضوع مدبب 60 درجة يتوافق مع ASME B1.20.1. مناسبة للأنابيب وأنظمة نقل السوائل مع متطلبات الختم العالية.

من ناحية أخرى ، فإن UNF هو خيط مستقيم يتوافق مع ANSI/ASME B1.1 وهو مثالي لسحابات ميكانيكية عالية الدقة.

خيطان غير متوافقين.

◆ خيوط الأنابيب القياسية الوطنية الأمريكية الأخرى

NPSF (الأنابيب الوطنية المستقيمة والزيت)

بشكل رئيسي الخيوط الإناث ، مع المواضيع الذكور في الحالات الخاصة. لا يمكن لخيوط الأنثى NPSF إدراك ختم الذات ، ولكن مع خيوط الذكور NPTF يمكن أن تصل إلى تأثير الختم لـ 'مستقيم/taper ' ^*1 . مناسبة للغاز أو الختم السائل.

NPSC (الاقتران الوطني للأنابيب المستقيمة)

المواضيع المستقيمة ، غير محفوظة. شائع الاستخدام لأنظمة الأنابيب وتجهيزات الأجزاء الميكانيكية مع الاتصالات غير المخللة.

NPSH (خرطوم مستقيم الأنبوب الوطني)

خيط الأنابيب المستقيمة ، لا ختم الذات. تستخدم عادة لارتفاع خرطوم.

NPSI (الأنبوب الوطني المستقيم المتوسط)

على غرار NPSF ولكن أكبر قليلاً ، وخاصة الخيط الإناث. أحجام الخيوط والتفاوتات بين NPT و NPs. من غير المألوف والاستخدام بشكل أساسي عندما يكون هناك حاجة إلى اتصال خطوط بدقة ولكن الختم بواسطة مؤشرات الترابط ليس ضروريًا.

NPSL (قفل مستقيم الأنبوب الوطني)

خيط مستقيم ، يتم تحقيق الختم عن طريق حلقة O أو حشية. يستخدم NPSL في الغالب في تثبيت القفل لمنع المكونات من التغلب في ظل ظروف مثل التغيرات في درجة الحرارة أو التغيرات في درجة الحرارة.

NPSM (الأنابيب الوطنية الميكانيكية المستقيمة)

نوع من الخيط لقطعة من الآلات أو المعدات. تستخدم بشكل عام داخليًا من قبل شركة تصنيع معينة في صناعة أو معدات.

NPTR (درابزين تفتق الأنابيب الوطنية)

على غرار المواضيع NPT. ولكن مع التحمل والمتطلبات الفريدة للخيوط على وجه التحديد لبيئة السكك الحديدية. تستخدم بشكل رئيسي في معدات السكك الحديدية.

PTF-SAE Short (PIPE Taper. FUEL. SAE. Short)

سميت على اسم SAE International ، على غرار NPTF ولكن واحدة تتحول أقصر. للاستخدام في وحدات نقل الوقود أو الغاز الصغيرة ، خاصةً عندما تكون مساحة التثبيت محدودة.

※ 1) خيوط مستقيمة/تفتق الختم

تولد الخيوط الذكور المدببة والخيوط الإناث المستقيمة قوى أثناء التثبيت التي تسبب تشوهًا طفيفًا للخيوط. وبالتالي ملء الفجوات الصغيرة بين الاثنين وحقق في النهاية ختم عالي الدقة. لا يتطلب هذا النوع من الختم استخدام عناصر الختم الخارجية ، ولكن يمكن تحقيقه من خلال المعادن المرتبطة بالمعادن.

باستثناء NPTF ، وهو خرق ذاتي وبعض خيوط التصميم الخاصة. تتطلب جميع الخيوط مواد الختم لضمان ضيق الغاز والسرد.

※ 2) طرق ختم الخيط المختلفة

① المواضيع المدببة: قم بتطبيق شريط ختم مانع للتسرب أو ملفوف حول الخيط.

② المواضيع المتوازية: O حلقات ، غسالات أو مؤشرات الترابط. إلخ.

③ الختم المعدني من الخيوط المستقيمة/المدببة (المواضيع الذكور المدببة مقابل خيوط الأنابيب الإناث المستقيمة).

※ 3) مانع التسرب هو منع التسرب لضمان الختم. ThreadLocker هو تشديد الخيوط لمنع تخفيف.

※ 4) تسمح المحولات بالتوافق مع مكونات مؤشرات ترابط أو أحجام مختلفة.

فهرس:

الخيط القياسي للولايات المتحدة

خيط الأنابيب الوطنية
