وصف المنتج
مواصفات المنتج
| وسيط العمل | هواء | ||
| ضغط التشغيل | التمثيل المزدوج | ф6: 0.15 إلى 0.7 ميجا باسكال φ10: 0.2 إلى 0.7 ميجا باسكال φ16 إلى φ40: 0.1 إلى 0.7 ميجا باسكال | |
| التمثيل واحد | عادة مفتوحة | φ6: 0.3 إلى 0.7 ميجا باسكال φ10: 0.35 إلى 0.7 ميجا باسكال φ16 إلى φ40: 0.25 إلى 0.7 ميجا باسكال | |
| مغلق عادة | |||
| درجة حرارة العمل | -10 إلى 60 ℃ | ||
| التكرار | φ6 إلى φ25: ± 0.01 مم φ32 ، φ40: ± 0.02 مم | ||
| الأعلى. تردد التشغيل | φ6 إلى φ25: +0.01 مم φ32 ، φ40: ± 0.02 مم | ||
| تشحيم | غير مطلوب | ||

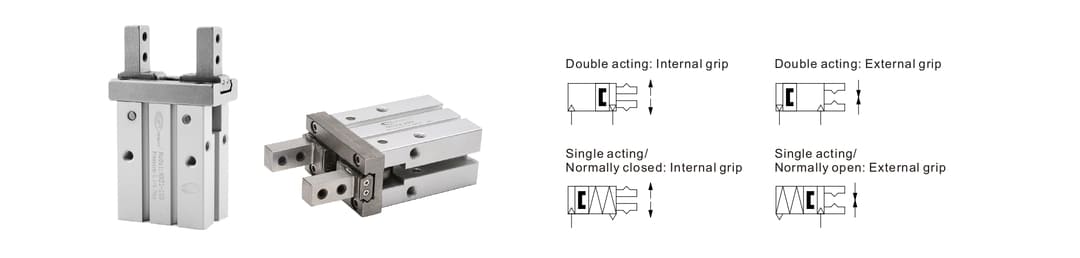

| فعل | التمثيل المزدوج/التمثيل الفردي | ||
※ استخدم القابض مع غطاء الغبار عند استخدامه في مكان قد يكون فيه الغبار.

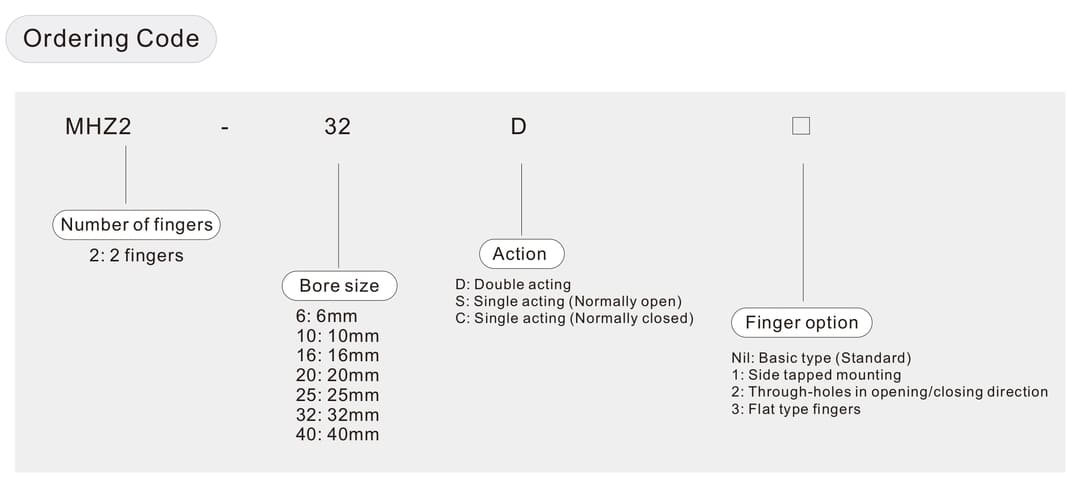

| فعل | نموذج | حجم التجويف (مم) | قوة الإمساك* | فتح/ إغلاق السكتة الدماغية (كلا الجانبين) (مم) | الوزن (ز) | ||
| قوة الاستياء لكل إصبع قيمة فعالة (ن) | |||||||
| خارجي | داخلي | ||||||
| التمثيل المزدوج | MHZ2-6D | 6 | 3.3 | 6.1 | 4 | 27 | |
| MHZ2-10D (N) | 10 | 11 | 17 | 4 | 55 | ||
| MHZ2-16D (N) | 16 | 34 | 45 | 6 | 115 | ||
| MHZ2-20D (N) | 20 | 42 | 66 | 10 | 230 | ||
| MHZ2-25D (N) | 25 | 65 | 104 | 14 | 420 | ||
| MHZ2-32D | 32 | 158 | 193 | 22 | 715 | ||
| MHZ2-40D | 40 | 254 | 318 | 30 | 1275 | ||
| التمثيل واحد | عادة مفتوحة | MHZ2-6S | 6 | 1.9 | - | 4 | 27 |
| MHZ2-10S (N) | 10 | 7.1 | 4 | 55 | |||
| MHZ2-16S (N) | 16 | 27 | 6 | 115 | |||
| MHN2-20S (N) | 20 | 33 | 10 | 235 | |||
| MHZ2-25S (N) | 25 | 45 | 14 | 425 | |||
| MHZ2-32S | 32 | 131 | 22 | 760 | |||
| MHZ2-40S | 40 | 217 | 30 | 1370 | |||
| مغلق عادة | MHZ2-6C | 6 | - | 3.7 | 4 | 27 | |
| MHZ2-10C (N) | 10 | 13 | 4 | 55 | |||
| MHZ2-16C (N) | 16 | 38 | 6 | 115 | |||
| MHZ2-20C (N) | 20 | 57 | 10 | 235 | |||
| MHZ2-25C (N) | 25 | 83 | 14 | 425 | |||
| MHZ2-32C | 32 | 161 | 22 | 760 | |||
| MHZ2-40C | 40 | 267 | 30 | 1370 | |||
* القيم بناءً على ضغط 0.5 ميجا باسكال ، نقطة الاستياء L = 20 مم ، في مركز السكتة الدماغية

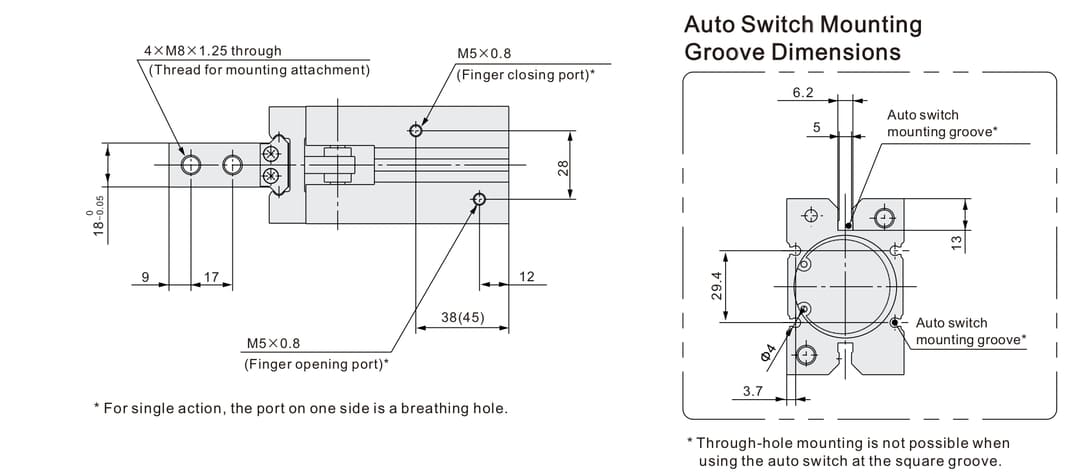

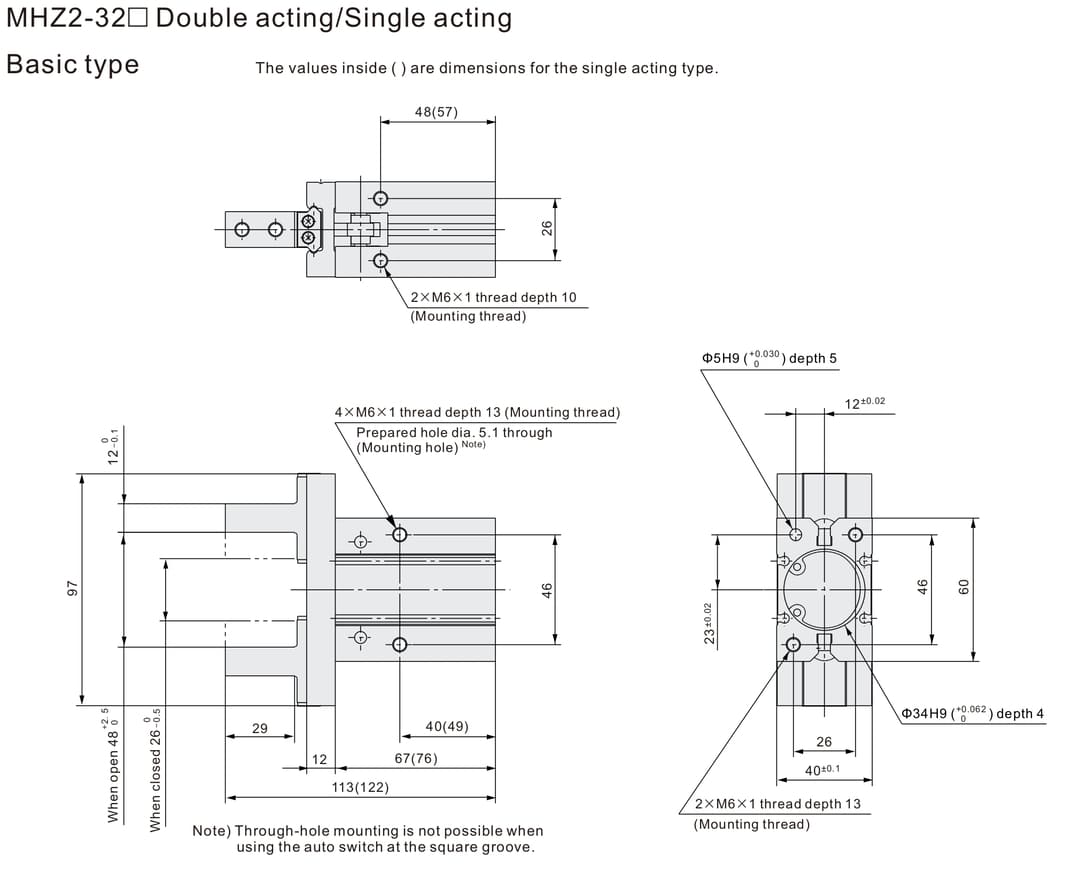

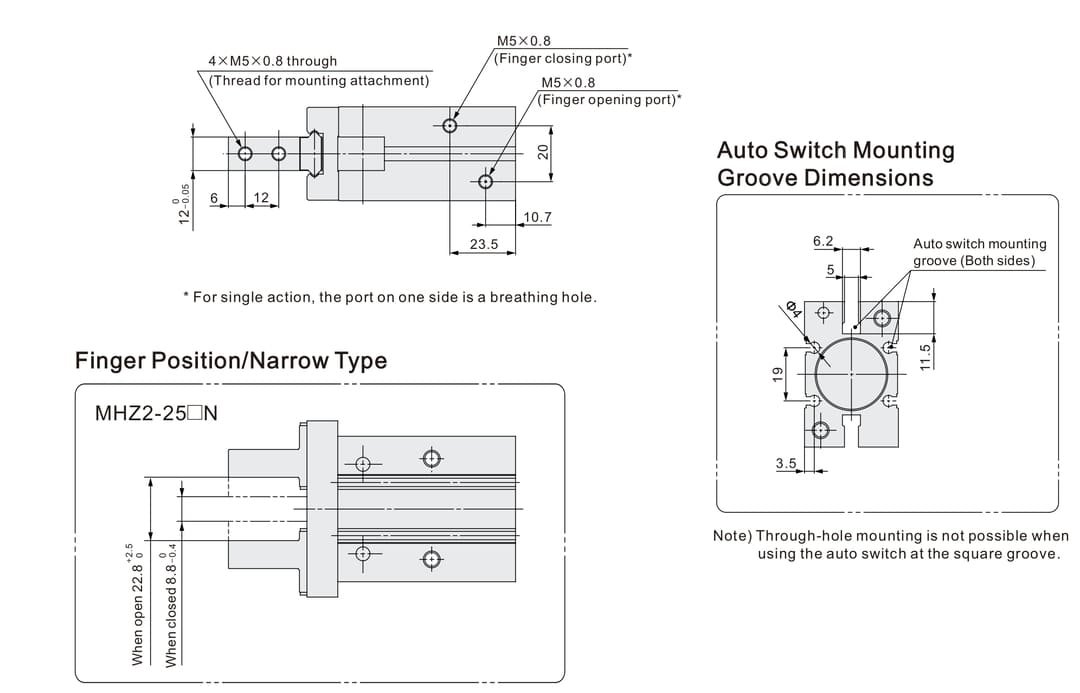

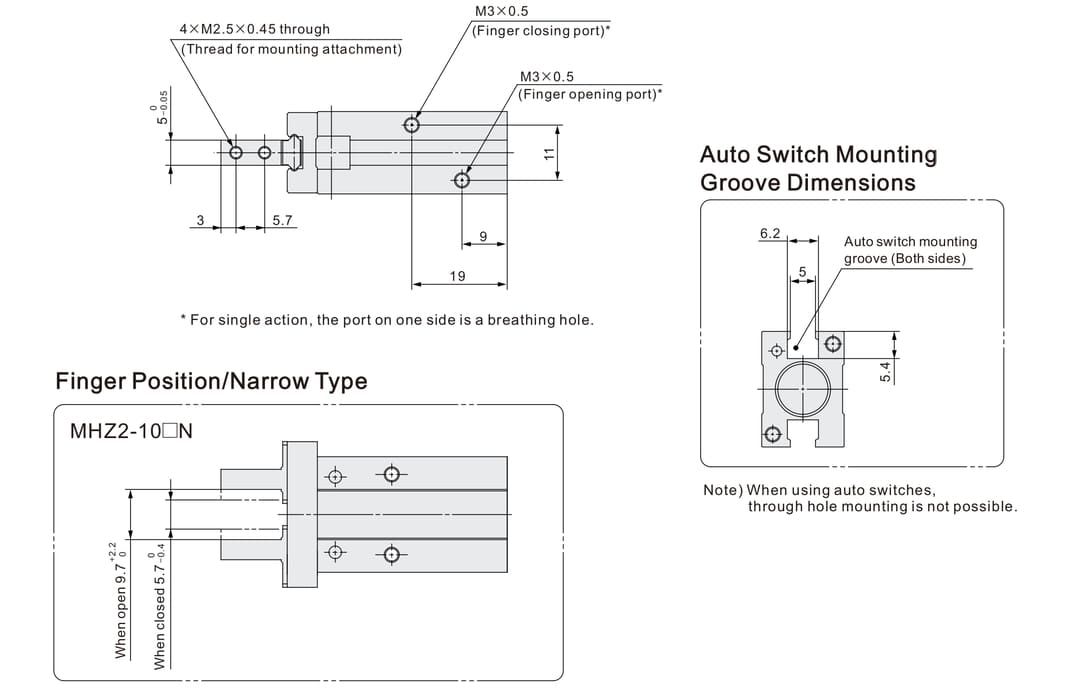

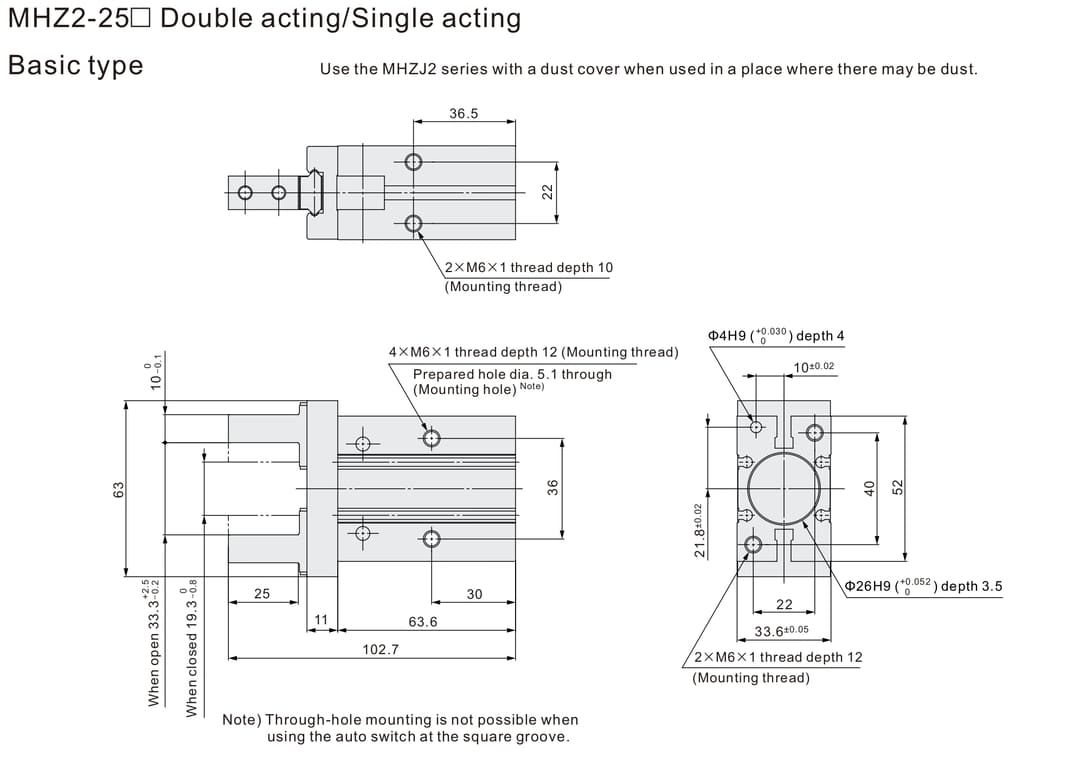

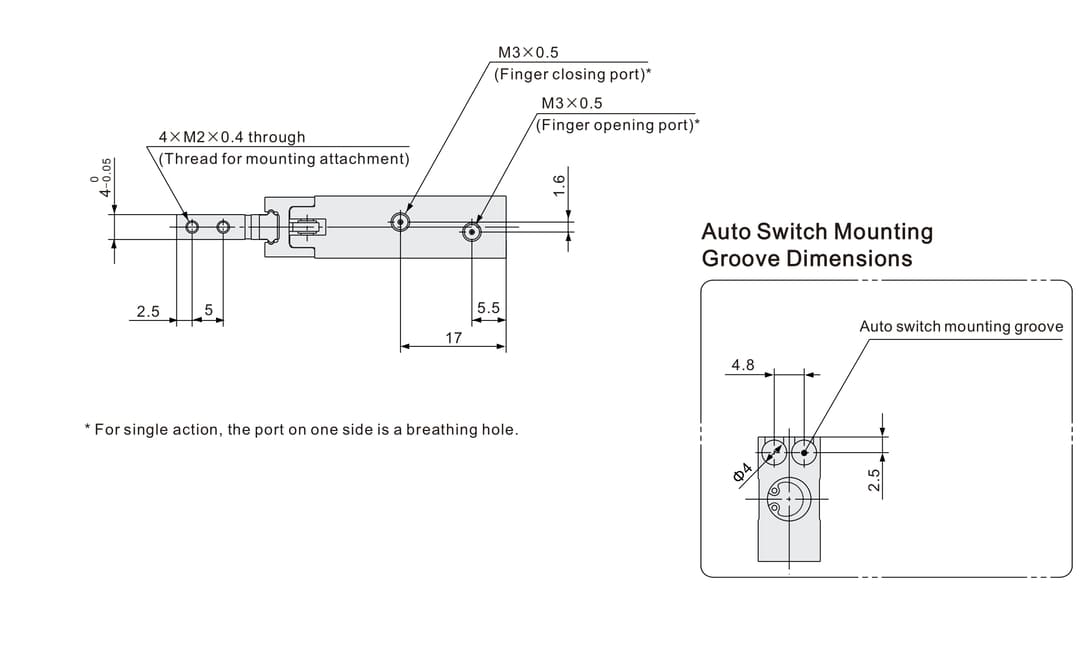

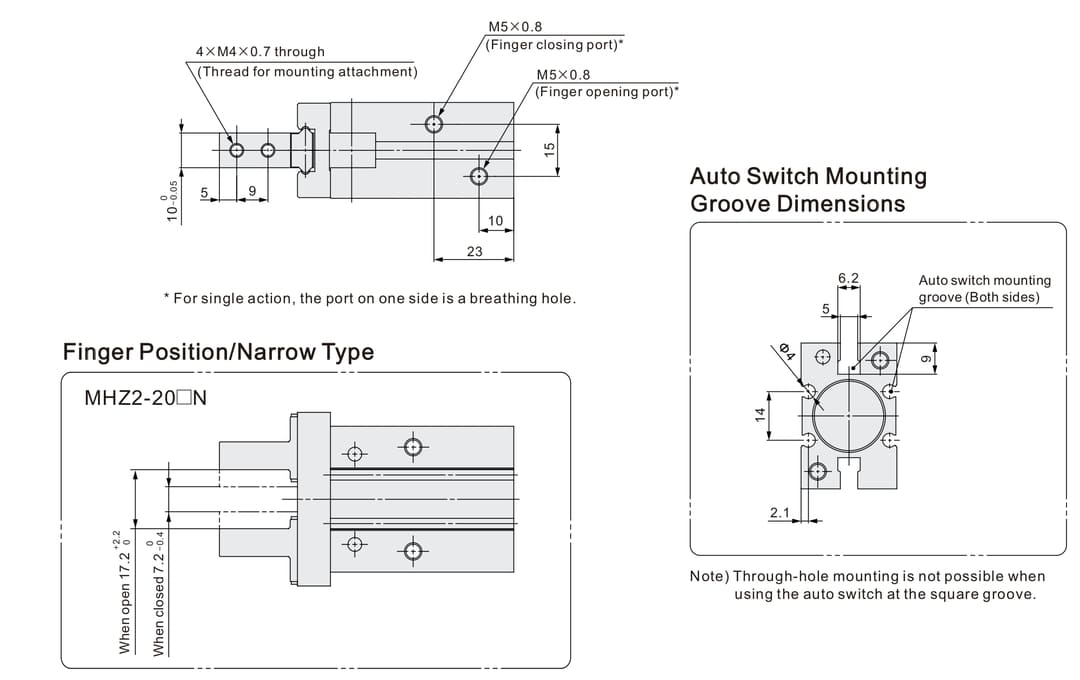

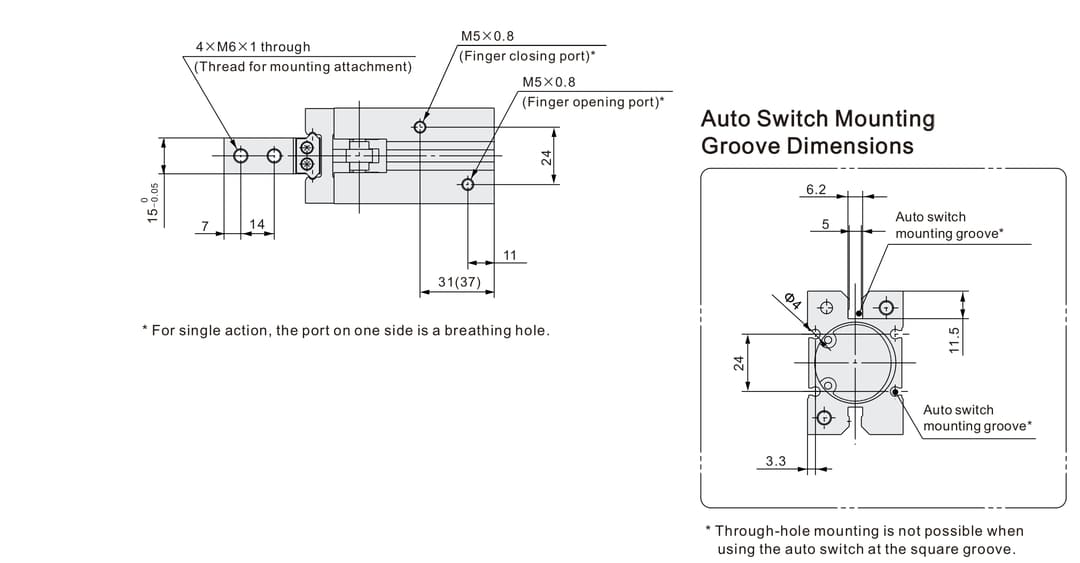

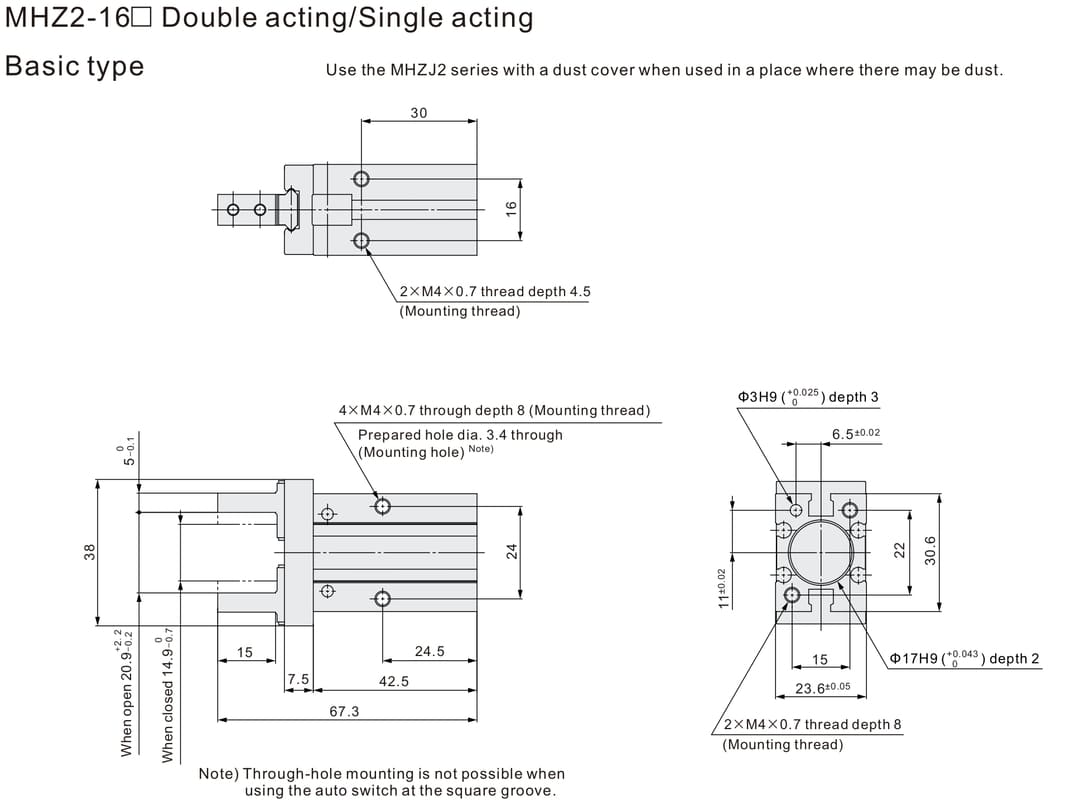

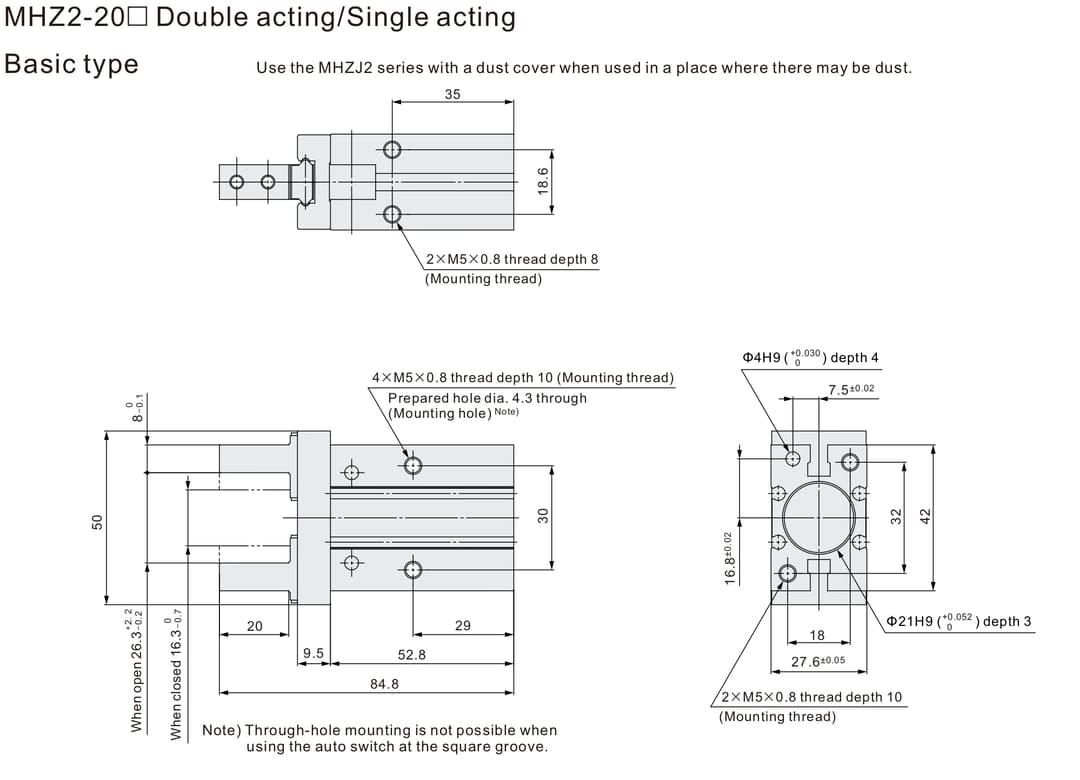

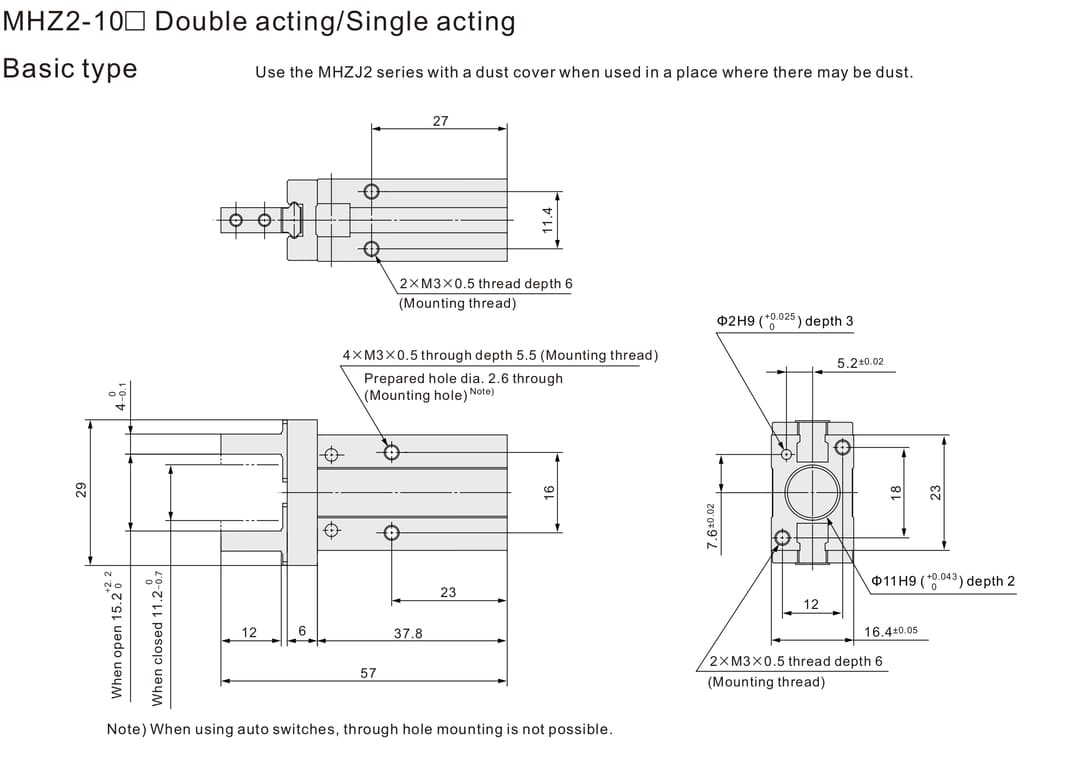

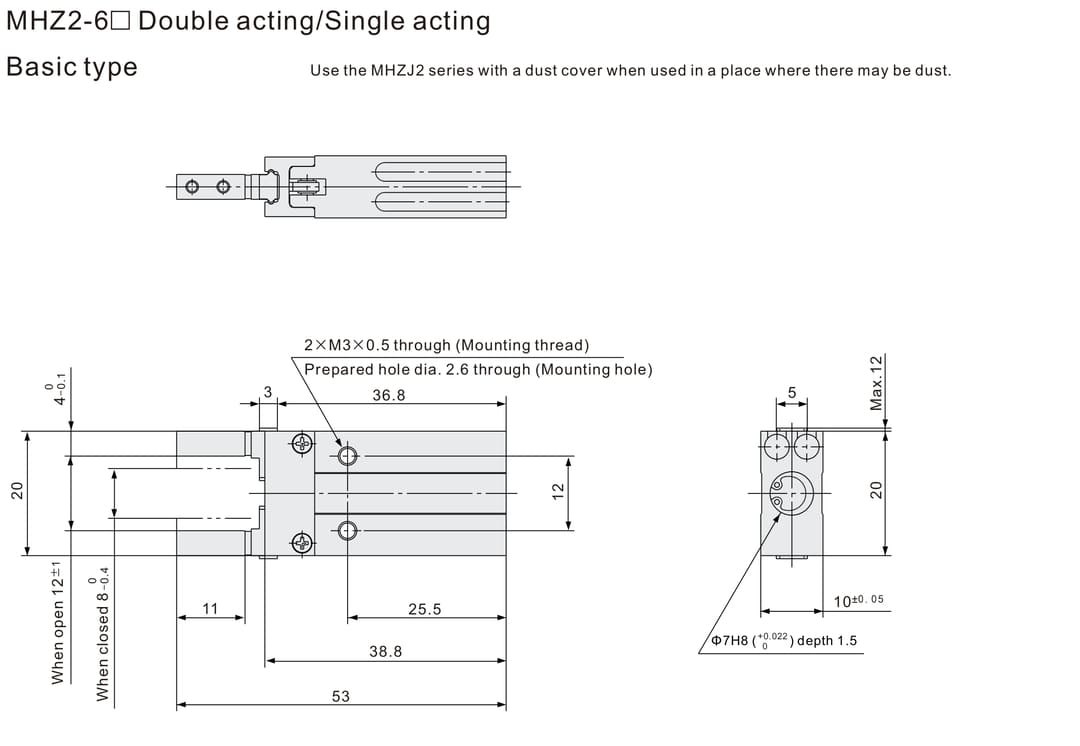

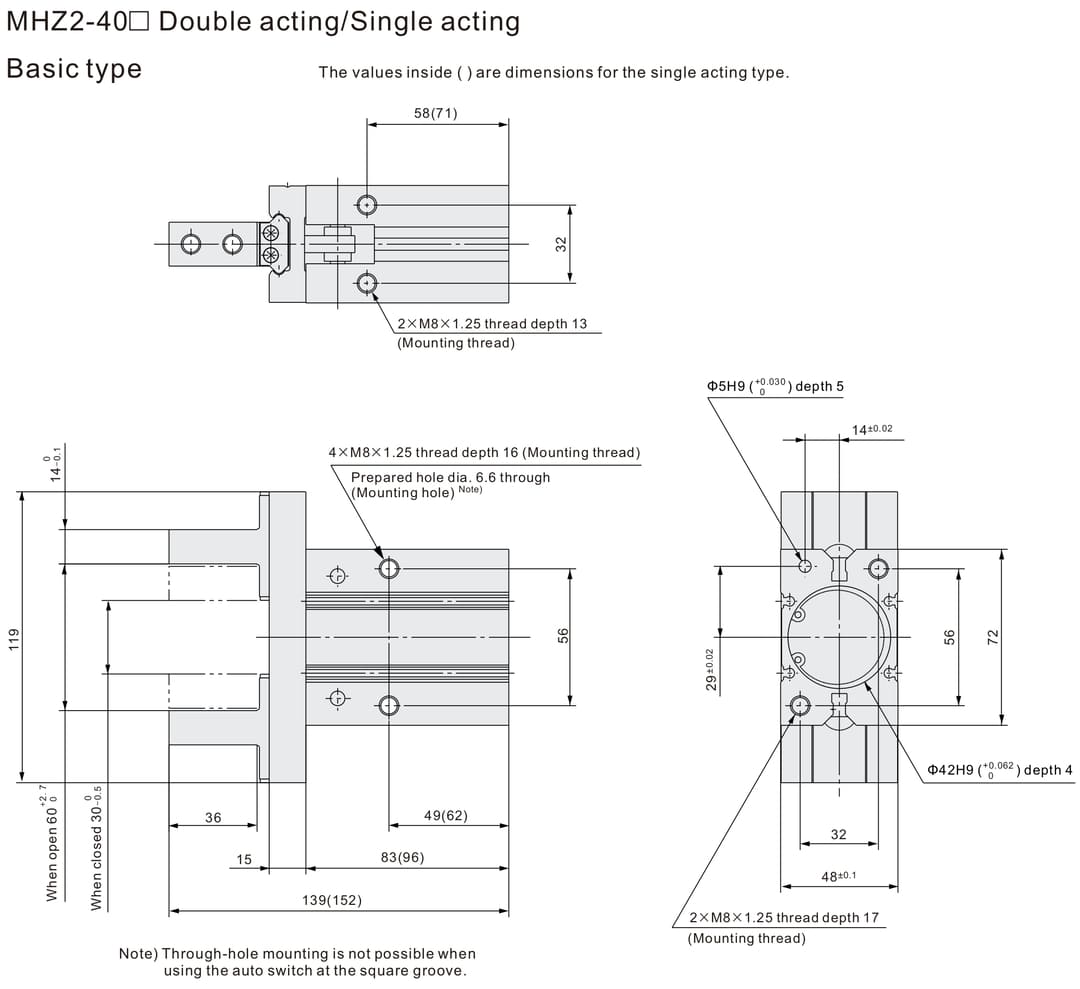

الأبعاد الرئيسية
