تدمج أسطوانة MGP Series Compact المصغرة جسم الأسطوانة وقضيب التوجيه. يعمل عمود الدليل المدمج على عزل دعم الحمل بشكل فعال من حركة قضيب المكبس وجزء الختم ، والذي يمكن أن يقلل بشكل فعال من تآكل قضيب المكبس والختم ، ويحسن متانة واستقرار الاسطوانة. يتم استخدامه على نطاق واسع في معالجة المواد الآلية مثل دفع , الرفع , ، وتحديد المواقع الدقيقة.
كنموذج أساسي ، تحتوي أسطوانة دليل MGP Series Compact على الميزات التالية:
ثلاثة أنواع محمل دليل متوفرة
مفتاح القصب المغناطيسي الاختياري ، وسادة الهواء ، قفل النهاية
تتوفر أقطار أسطوانة مختلفة ( 12-100 مم ) والسكتات الدماغية (1 0-400 مم )
يمكن استخدامها كأسطوانة التثبيت ، اسطوانة الرفع ، ودفع الأسطوانة
4 أساليب تصاعد
1.
| التجويف (مم) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| نوع التمثيل | التمثيل المزدوج | |||||||||
| نوع تحمل | MGPM: شريحة تحمل MGPL: جلبة الكرة | |||||||||
| ضغط إثبات | 1.5mpa | |||||||||
| الأعلى. ضغط العمل | 1.0mpa | |||||||||
| دقيقة. ضغط العمل | 0.12MPA | 0.1MPA | ||||||||
| درجة حرارة العمل | -10 إلى 60 ℃ (بدون تجميد) | |||||||||
| نطاق السرعة | 50 إلى 500 مم/ثانية | 50 إلى 400 مم/ثانية | ||||||||
| حجم الميناء | M5x0.8 | G1/8 | G1/4 | G3/8 | ||||||

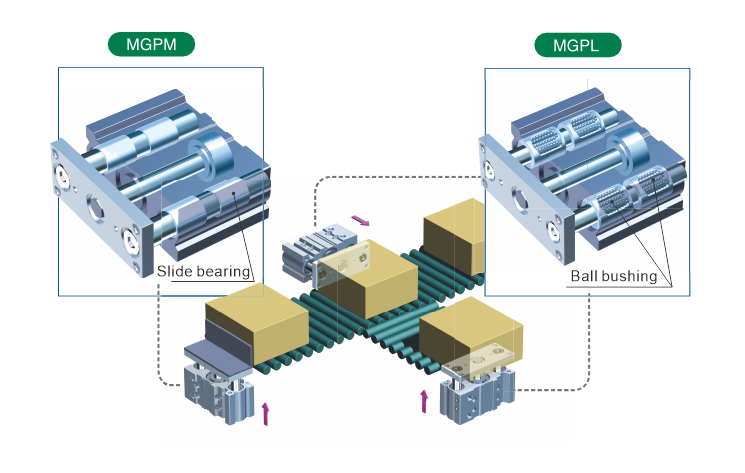

2. محامل الانزلاق مقابل محامل الكرة
| يكتب | MGPM Compact Guide Cylinder: Bearing Slide | MGPL Compact Guide Cylinder: Ball Loting |
| مبدأ العمل | توجيه قضبان على اتصال مباشر مع البطانات للاحتكاك المنزلق. | يتم فصل قضبان التوجيه عن المحامل بواسطة محامل الكرة ، وعن طريق الاحتكاك. |
| سمات | ① قدرة الحمل الجانبية العالية ② مقاومة تأثير قوية ③ قابلة للتكيف مع البيئات القاسية | ① دقة توجيهية عالية ② مقاومة احتكاك منخفضة ③ مناسبة لعملية التردد العالية على المدى الطويل |
| دقة عدم الدوران | ± 0.08 ° (12 و 16 مم) | ± 0.01 ° (12 و 16 مم) |
| ± 0.07 ° (20 و 25 مم) | ± 0.09 ° (20 و 25 مم) | |
| ± 0.06 ° (32 و 40 مم) | ± 0.08 ° (32 و 40 مم) | |
| ± 0.05 ° (50 و 63 مم) | ± 0.06 ° (50 و 63 مم) | |
| ± 0.04 ° (80 و 100 مم) | ± 0.05 درجة (80 و 100 مم) | |
| الأعلى. الحمل الشعاعي | 1500n | 1000n |
| التكيف السرعة | مناسبة للتطبيقات ذات السرعة المنخفضة أو الثابتة | مناسبة للتطبيقات عالية السرعة أو عالية الدقة |
| المقاومة البيئية | مناسبة لبيئات العمل مع الكثير من الغبار , التأثير أو الرطوبة العالية. | يتطلب ختم جيد وتزييت ، مناسبة للنظافة, بيئة عالية الدقة. |
3. كيفية تثبيت وصيانة أسطوانات MGP؟
① طريقة التثبيت
تم تجهيز جسم الأسطوانة والحيوية مع ثقوب هناك 4 طرق للتصاعد: أعلى التثبيت ، تصاعد جانبي ، تصاعد أسفل وتصاعد جانبي T-Slot. التثبيت .

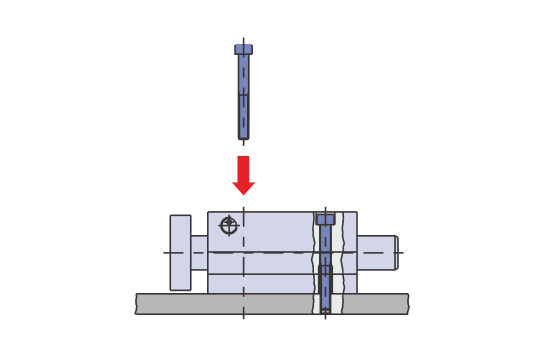

أعلى تصاعد

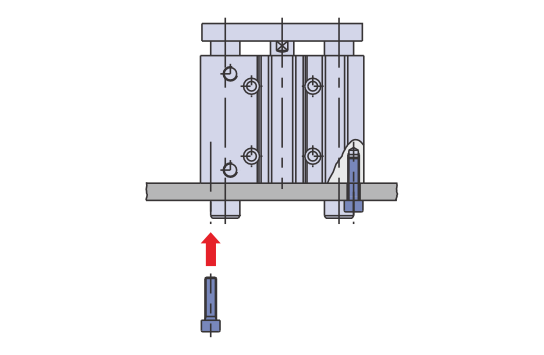

تصاعد جانبي

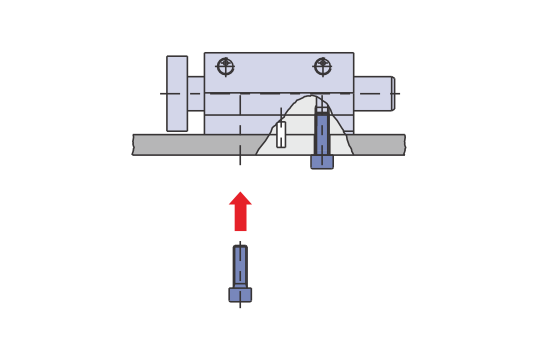

تصاعد أسفل

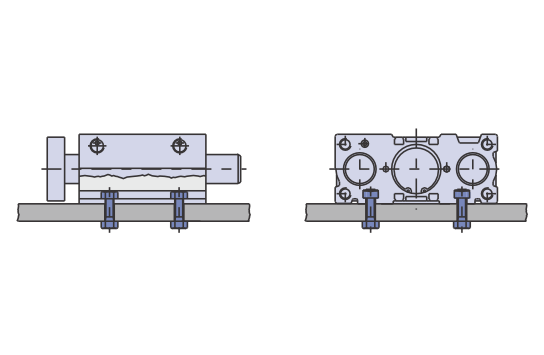

T-Slot Side Mounting
② الصيانة
تحقق بانتظام من قضيب المكبس وتوجيه الأسطح ، وأختام قضيب المكبس والسطح الخارجي للأسطوانة. قد الضرر أو الصدأ على هذه الأجزاء من الاحتكاك يزيد ويؤدي إلى مواقف خطيرة.
استبدل الأختام عندما يتجاوز تسرب الهواء القيمة المسموح بها.
التسرب الداخلي: 10 سم 3/دقيقة (ANR)
تسرب خارجي: 5 سم 3/دقيقة (ANR)
قم بتنظيف الغبار بانتظام على الأسطح الخارجية للمشغل وقوس التثبيت.
تحقق بانتظام التشحيم.
4. اختيار النموذج والتطبيق
| نوع سيناريو التطبيق | سيناريوهات محددة | النماذج |
| مجموعة تحديد المواقع عالية الدقة | وضع وحدة الكاميرا ، وتجميع المكونات البصرية ، دبابيس لوحة دائرة ثنائي الفينيل متعدد الكلور | MGPL |
| حركة التبادل عالية التردد | خط الفوز> 60 مرة/دقيقة ، فرز أوتوماتيكي عالي السرعة | MGPL |
| ختم ، تشغيل الحمل الثقيل | التثبيت لاعبا اساسيا ، اللكم الشغل من الطهي ، الالتحام الروبوت | MGPM |
| بيئة متربة أو جسيمات | آلات النجارة ، معدات الطحن ، بيئة الغبار المعدني | MGPM |
| لا تزييت | آلات الطعام ، غرفة نظيفة | MGPM |
| مساحة صغيرة ، حركة بطيئة | معالجة رقاقة أشباه الموصلات ، إزاحة وضع الرقائق | MGPL |
التعليمات:
1. ما هو الفرق بين أسطوانات MGP والأسطوانات المدمجة الأخرى؟
تحتوي أسطوانة سلسلة MGP على عمود دليل مدمج ، وسعة الحمل الجانبية العالية ووظيفة عدم الدوران ، ومناسبة للأحمال المعقدة ومتطلبات الدقة العالية ؛ في حين أن الأسطوانات المدمجة العادية لا تحتوي على قضبان توجيه أو وظائف دليل ضعيفة ، فهي مناسبة للدفع الخطي أو الحد من الموضع.
2. هل يمكن لـ MGPL استبدال MGPM للتحميل الزائد؟
لا . تحتوي محامل الكرة على سعة حمولة منخفضة ويمكن أن يتسبب التحميل الزائد في تشوه المسار.
3. كيف يؤثر نوع المحامل على أداء الأسطوانة؟
يحدد نوع المحمل مباشرة دقة حركة , حمل الاحتكاك , ، والحياة والبيئة القابلة للتطبيق للأسطوانة.
4. ما هي أسطوانة MLGP المدمجة؟
تحتوي النوع الرقيقة MLGP أسطوانات قفل مع قضبان التوجيه على آلية قفل تغلق بشكل آمن قضيب المكبس حتى عندما يتم فصل مصدر الهواء أو استنفاد ضغط الهواء ، مما يمنع موضع الأسطوانة من التغيير أو الحمل من الانزلاق ، وضمان عملية آمنة ومستقرة.
التوقف الممكن في أي وضع السكتة الدماغية
يمنع السقوط والحركة العرضية
مواقف قفل مختلفة
وظيفة الإصدار اليدوي
5. ما هي الاحتياطات عند تثبيت أسطوانات MGP؟
① توجيه قضيب من خلال حجز الثقب : عند التثبيت السفلي ، يجب حجز قضيب التوجيه من خلال الفتحة على سطح التثبيت للتأكد من عدم حظر قضيب التوجيه عند تمديده.
② متطلبات المحاذاة : يجب محاذاة الأسطوانة والحمل بشكل جيد لتجنب القوة الجانبية المفرطة والأضرار التي لحقت قضيب الدليل وختم.
③ تشديد بحزم : استخدم مسامير المواصفات المناسبة وشدها وفقًا لعزم الدوران الموصى به لمنع التغلب أو الاهتزاز.
④ مساحة السفر : تأكد من وجود مساحة كافية لتمديد قضيب التوجيه والتراجع لتجنب الاصطدام أو التشويش.
ما سبق هو المعلمات المحددة وطرق التثبيت والتطبيقات واختيار أسطوانات دليل MGP Series Compact ، بالإضافة إلى إجابات على الأسئلة ذات الصلة. إذا كانت لديك أسئلة أخرى ، مثل كيفية طلب اسطوانات دليل MGP/MGPM/MGPL المدمجة ، يمكن لـ VPC أن توفر لك عينات وإجابات فريق المبيعات. مرحبًا بك في استشارة VPC Pneumatic.
