وصف المنتج

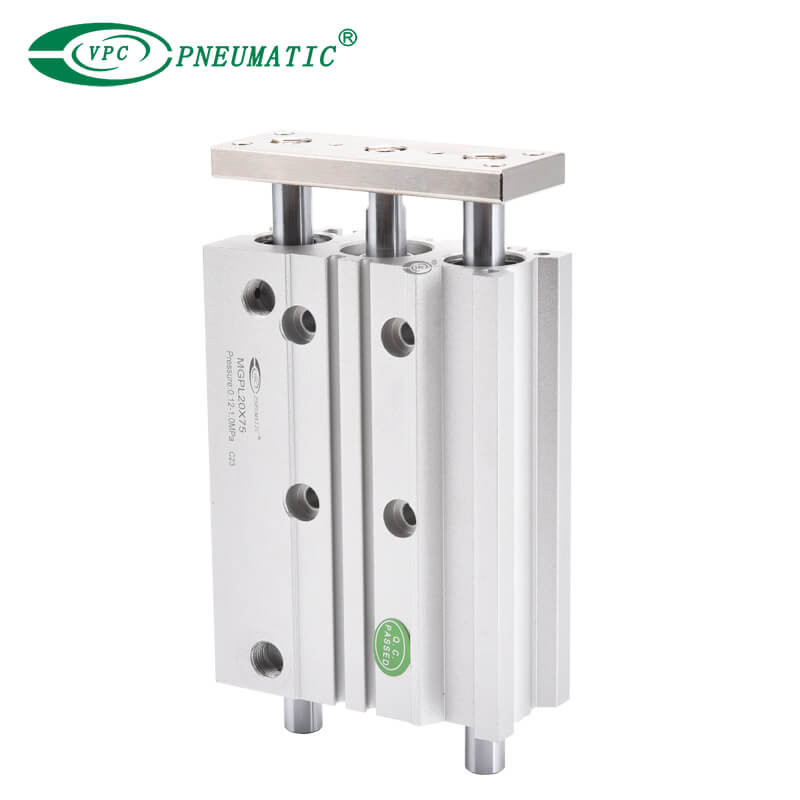

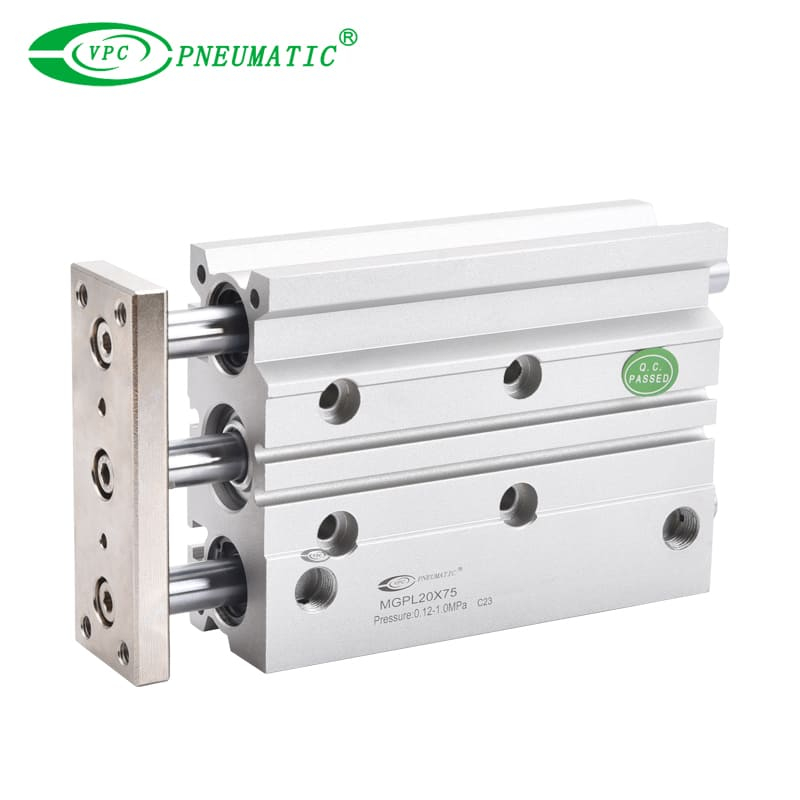

MGPL عبارة عن مشغل مدمج للجسم مدمج مع مهاوي التوجيه الداخلية لعزل محمل الحمل من حركة قضيب المشغل وختماتها. تسمح جلبة الكرة عالية الدقة بالتشغيل السلس الذي يضمن مقاومة السفر المستقرة ، ومناسبة لدفع التطبيقات ورفعها.
مواصفات المنتج
| التجويف (مم) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| وسيط العمل | الهواء النظيف (تصفية 40μm) | ||||||||||
| نوع التمثيل | التمثيل المزدوج | ||||||||||
| ضغط إثبات | 1.5 ميجا باسكال | ||||||||||
| الأعلى. ضغط العمل | 1.0 ميجا باسكال | ||||||||||
| دقيقة. ضغط العمل | 0.12 ميجا باسكال | 0.1 ميجا باسكال | |||||||||
| درجة حرارة العمل | -10 إلى 60 ℃ (بدون تجميد) | ||||||||||
| نطاق السرعة | 50 إلى 500 مم/ثانية | 50 إلى 400 مم/ثانية | |||||||||
| نوع وسادة | المصد المطاطي على كلا الطرفين | ||||||||||
| تشحيم | غير مطلوب (غير لوب) | ||||||||||
| التسامح من السكتة الدماغية | +1.5 مم 0 ملم | ||||||||||
| accuacy غير الدوران | محمل الشريحة | ± 0.08 ° | ± 0.07 درجة | ± 0.06 درجة | ± 0.05 درجة | ± 0.08 ° | |||||
| محمل جلبة الكرة | ± 0.01 درجة | ± 0.09 ° | ± 0.08 ° | ± 0.06 درجة | ± 0.05 درجة | ||||||
| حجم الميناء | M5x0.8 | G1/8 | G1/4 | G3/8 | |||||||
الأبعاد الرئيسية
* 1 ) راجع تفاصيل القسم EE لشكل φ12 إلى φ25 مع السكتة الدماغية أو أقل 50 .
*2) يسمح استخدام فتحة ( عرض XA ، الطول XB ، العمق 3 ) بتسامح ملعب دبوس مريح ، مع فتحة الدبوس ( عمق φxa H9 6 , ) كمرجع ، دون التأثير على دقة التثبيت .
*3) لحجم التجويف φ12 و φ16 ، يتوفر منفذ M5 × 0.8 فقط .
* 4) لحجم التجويف φ20 أو أكثر ، يتوفر اختيار RC ، NPT ، G.
* 1) يسمح استخدام فتحة ( عرض XA ، الطول XB ، العمق XC ) بتسامح دبوس مريح ، مع فتحة الدبوس ( عمق φxa , H9 XL ) مثل
المرجع ، دون التأثير على دقة التثبيت .
*2) اختيار RC ، NPT ، منفذ G متاح .
*1) يسمح استخدام فتحة ( عرض x6 ، الطول 7 ، العمق 5 ) بتسامح ملعب دبوس مريح ، مع ثقب الدبوس ( عمق φ6 H9 10 , ) كمرجع ، دون التأثير على دقة التثبيت .
*2) اختيار RC ، NPT ، منفذ G متاح .
