| مادة: | |
|---|---|
| ضغط العمل: | |
| نوع التمثيل: | |
| درجة حرارة العمل: | |
| نطاقات السكتة الدماغية قابلة للتعديل: | |
وصف المنتج

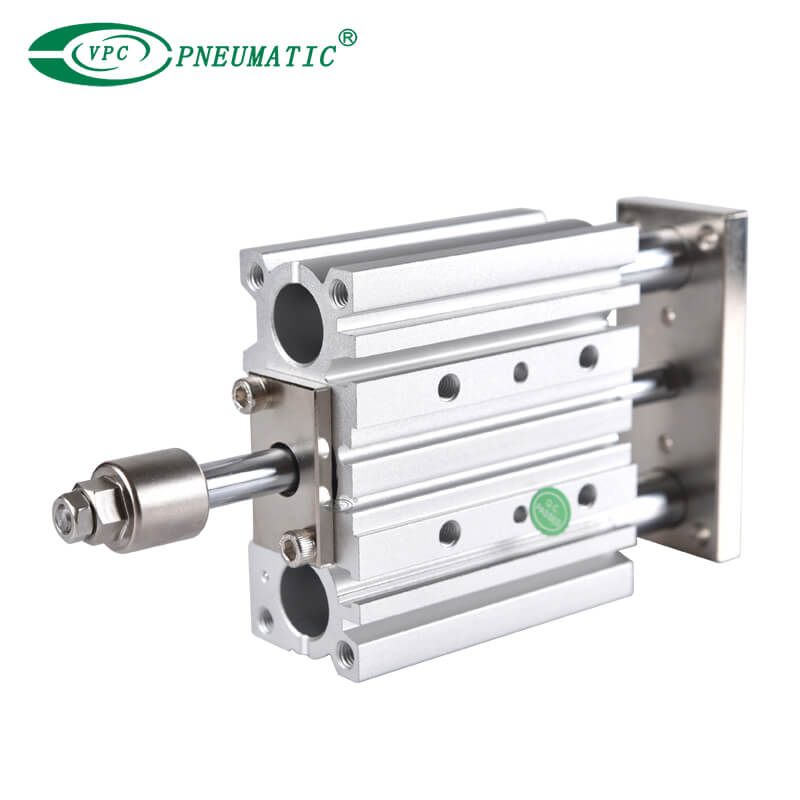

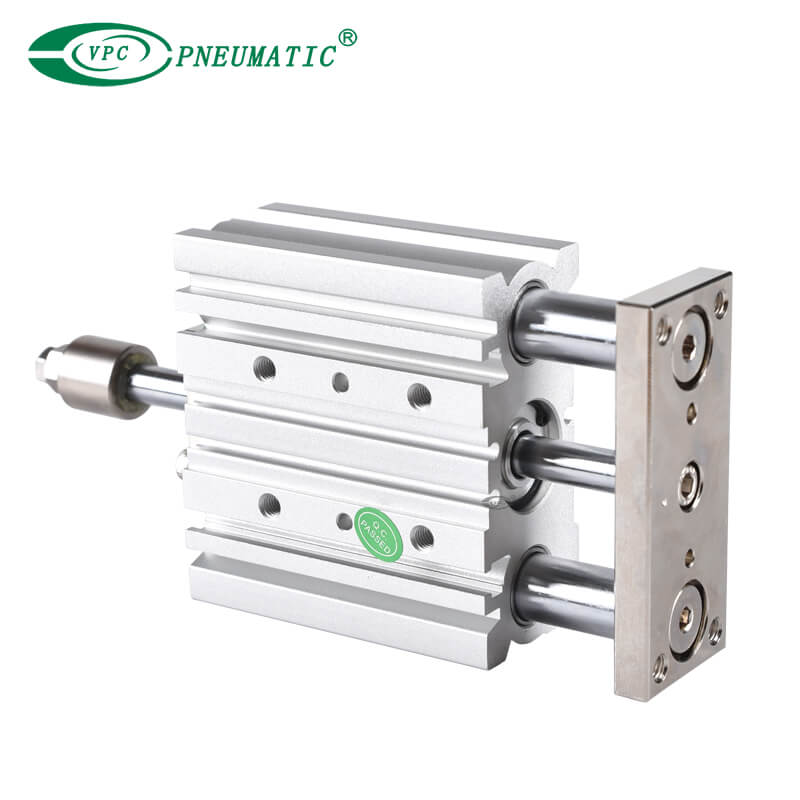

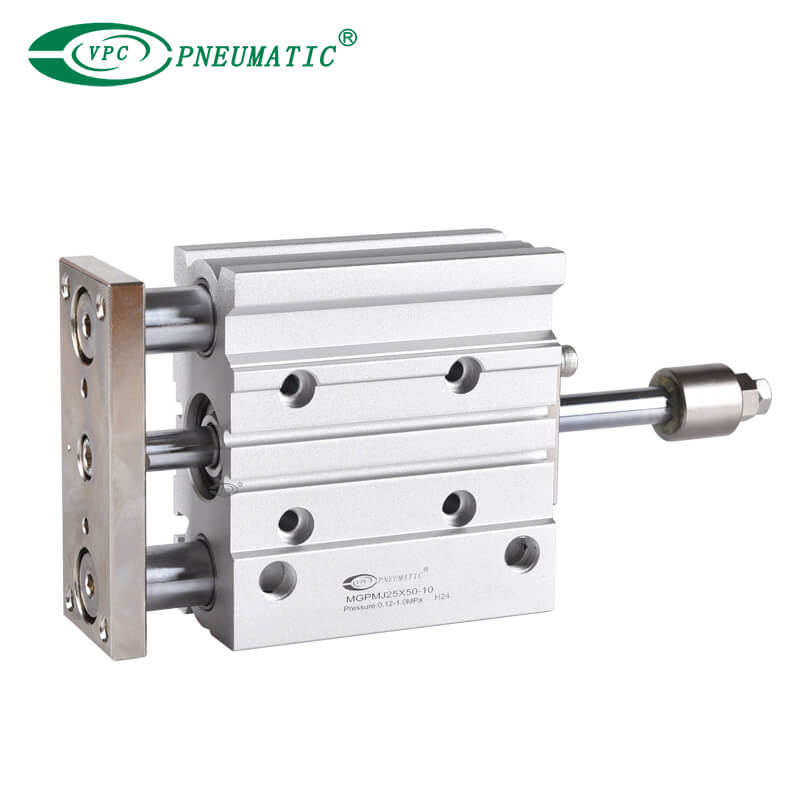

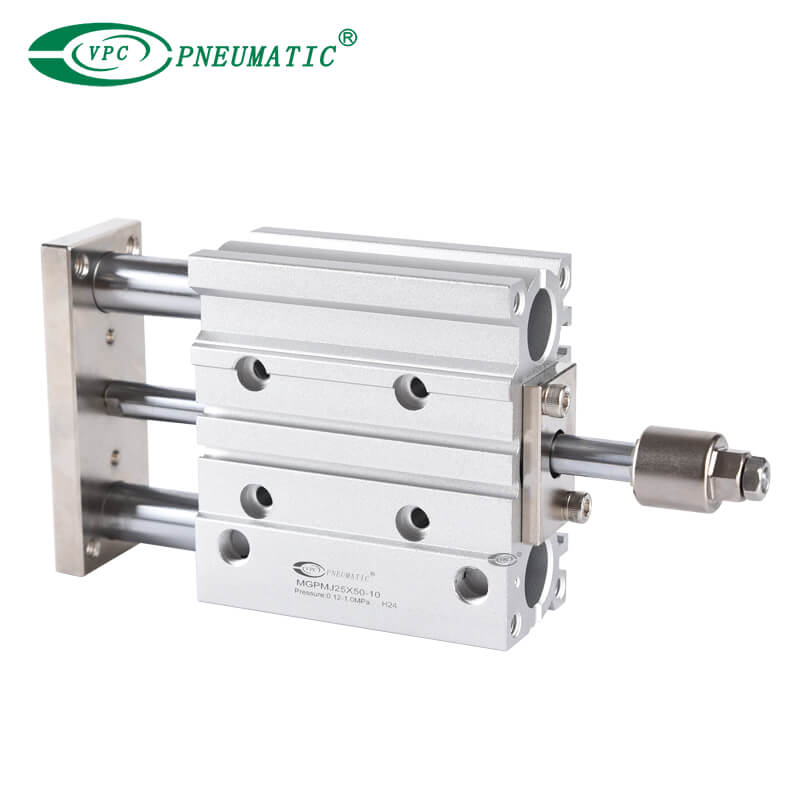

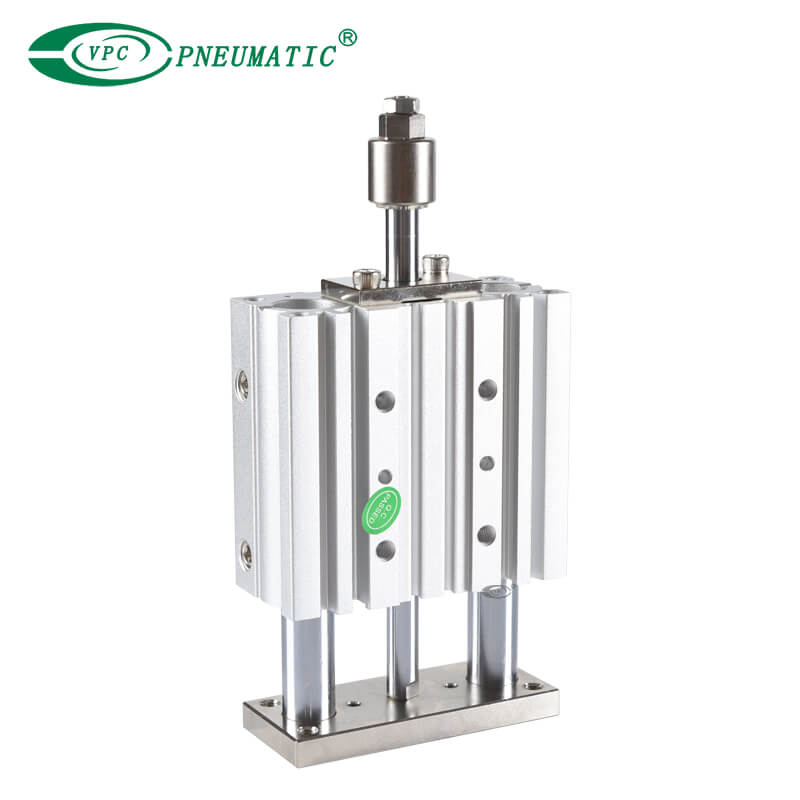

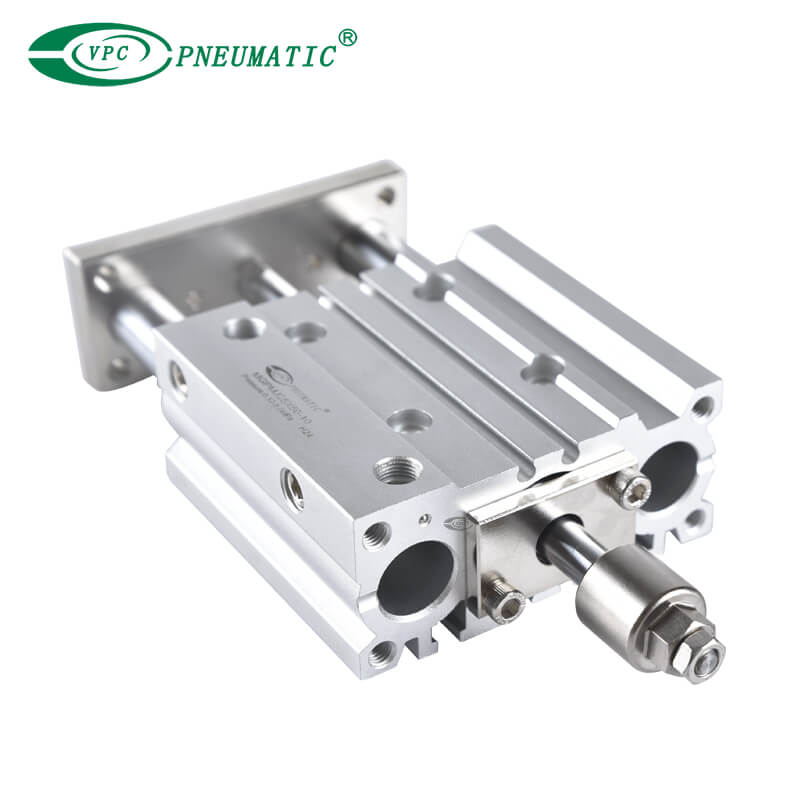

تم تصميم أسطوانة التوجيه المدمجة MGP لتطبيقات الأحمال عالية الجانب الموجودة في مناولة المواد ورفعها وإيقافها. تستخدم الأسطوانة تصميمًا مضغوطًا للغاية من خلال دمج جسم الأسطوانة كجزء من جسم الدليل. مع زيادة طول الشوط، يزداد أيضًا طول المحمل، وبالتالي تعزيز قدرة تحمل الأسطوانة.
مواصفات المنتج
| تتحمل (مم) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| وسط العمل | هواء نظيف (تصفية 40 ميكرومتر) | ||||||||||
| نوع التمثيل | التمثيل المزدوج | ||||||||||
| ضغط إثبات | 1.5 ميجا باسكال | ||||||||||
| الأعلى. ضغط العمل | 1.0 ميجا باسكال | ||||||||||
| دقيقة. ضغط العمل | 0.12 ميجا باسكال | 0.1 ميجا باسكال | |||||||||
| درجة حرارة العمل | -10 إلى 60 درجة مئوية (بدون تجميد) | ||||||||||
| سرعة يتراوح | 50 إلى 500 مم / ثانية | 50 إلى 400 ملم / ثانية | |||||||||
| وسادة يكتب | مصد مطاطي على كلا الطرفين | ||||||||||
| تشحيم | غير مطلوب (غير التشحيم) | ||||||||||
| تسامح ل سكتة دماغية | +1.5 مm 0 ملم | ||||||||||
| دقة غير الدورية | تحمل الشريحة | ± 0.08 درجة | ±0.07° | ±0.06° | ± 0.05 درجة | ± 0.08 درجة | |||||
| تحمل جلبة الكرة | ± 0.01 درجة | ±0.09° | ± 0.08 درجة | ±0.06° | ± 0.05 درجة | ||||||
| حجم المنفذ | M5X0.8 | G1/8 | جي1/4 | G3/8 | |||||||
الأبعاد الرئيسية
*1) يشير إلى ل قسم EE تفاصيل ل ال شكل ل Φ12 ل Φ25 مع سكتة دماغية ل 50 أو أقل.
*2) ال يستخدم ل a فتحة (عرض XA, طول إكس بي، عمق 3) يسمح ل a استرخاء دبوس يقذف تسامح، مع ال دبوس فتحة (ΦXAح9, عمق 6) مثل ال مرجع، بدون
تؤثر تصاعد دقة.
*3) ل تتحمل مقاس Φ12 و Φ16, فقط م5×0.8 ميناء يكون متاح.
*4) ل تتحمل مقاس Φ20 أو أكثر، خيار ل آر سي, معاهدة حظر الانتشار النووي, G ميناء يكون متاح.
*1) ال يستخدم ل a فتحة (عرض XA, طول إكس بي، عمق XC) يسمح ل a استرخاء دبوس يقذف تسامح، مع ال دبوس فتحة (ΦXAح9, عمق XL) مثل ال مرجع، بدون
تؤثر تصاعد دقة.
*2) خيار ل آر سي, معاهدة حظر الانتشار النووي, G ميناء يكون متاح.
*1) ال يستخدم ل a فتحة (عرض X6, طول 7, عمق 5) يسمح ل a استرخاء دبوس يقذف تسامح، مع ال دبوس فتحة (Φ6ح9, عمق 10) مثل ال مرجع، بدون
تؤثر تصاعد دقة.
*2) خيار ل آر سي, معاهدة حظر الانتشار النووي, G ميناء يكون متاح.
