| نوع الصمام: | |
|---|---|
| اتجاه التركيب: | |
| مادة: | |
| ضمان الجودة: | |
وصف المنتج
1. يمكن اختيار مادة الجسم (سبيكة النحاس ، الفولاذ المقاوم للصدأ) ومواد الختم (مطاط النتريل ، المطاط الفلور ، EPDM).
2. مع تصحيح الملف والتدابير المضادة لارتداء قسم الانزلاق ، فهو متين للغاية حتى مع الهواء الجاف والغاز الخامل.
3. متوافق مع التطبيقات المختلفة من خلال مجموعة واسعة من حجم الفتحة ومجموعات خيارات الملف.

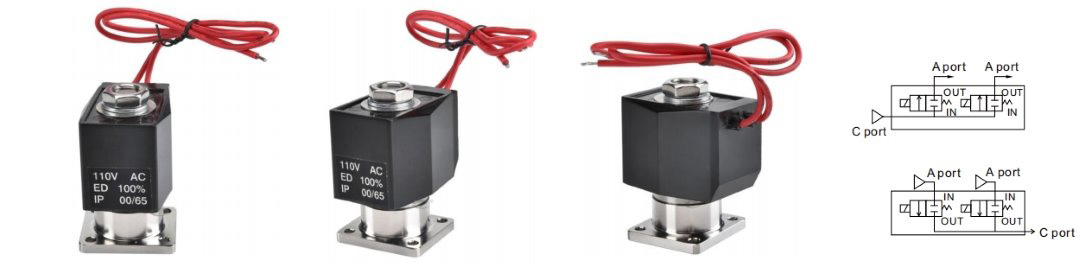

4. 2-port (NC ، NO) ، 3-PORTS ، MANDOLD: حدد المكون المثالي وفقًا للدائرة المستخدمة.
5. يمكن اختيار مادة الجسم (سبيكة النحاس ، الفولاذ المقاوم للصدأ) ومواد الختم (مطاط النتريل ، المطاط الفلورو ، EPDM).
* أوامر فقط لوحة التقنيع واللوحة الفرعية متاحة أيضا. اتصل بـ VPC للحصول على التفاصيل.
* لمدة 11 أو أكثر من المحطة المنوع ، اتصل بـ VPC.
مواصفات المنتج
| يكتب | المواصفات القياسية | المواصفات الاختيارية | |
| العمل الناقل | الهواء/الفراغ المنخفض /الماء/الكيروسين/الزيت | الماء الساخن | بخار |
| نوع التحكم | إغلاق عادي | ||
| تفاضلية ضغط العمل | 0 إلى 5MPA | ||
| الأعلى. ضغط العمل | 5MPA | 1MPA | |
ضغط إثبات | 10mpa | ||
| درجة حرارة السوائل (لا تجميد) | -10 درجة مئوية إلى 60 درجة مئوية | -10 درجة مئوية إلى 90 درجة مئوية | -10 درجة مئوية إلى 184 درجة مئوية |
| درجة حرارة العمل | -20 درجة مئوية إلى 60 درجة مئوية | -20 درجة مئوية إلى 100 درجة مئوية | |
| الطبقة الحرارية | الفئة 130 (ب) | الفئة 180 (ح) | |
| أَجواء | ضع خالية من الغاز التآكل والغاز المتفجر | ||
| هيكل الصمام | بنية البوبت التمثيلية المباشرة | ||
تسرب مقعد الصمام | 0.2 سم 3/دقيقة (ANR) أو أقل (الهواء) | 300 سم 3/دقيقة (ANR) أو أقل (الهواء) | |
| تصاعد | غير مقيد | ||
| مادة الجسم/الختم | الفولاذ المقاوم للصدأ/المطاط النتريل | الفولاذ المقاوم للصدأ/مطاط EPM | الفولاذ المقاوم للصدأ/PTFE |
* الرجوع إلى ماكس. ضغط العمل التفاضلي في المواصفات الفردية.

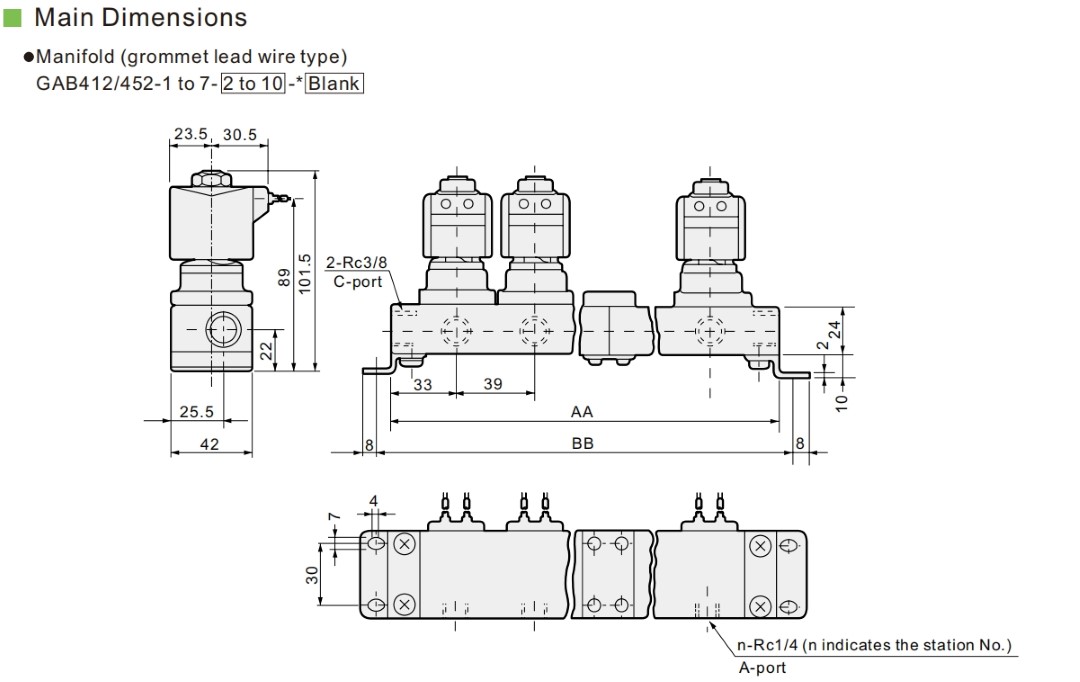

الأبعاد الرئيسية
| رقم المحطة | AA | BB | التكوين المتعدد | رقم المحطة | AA | BB | التكوين المتعدد |
| 2 | 106 | 122 | 2 المحطات × 1 | 7 | 329 | 345 | 5 محطات + 2 محطات |
| 3 | 145 | 161 | 3 محطات × 1 | 8 | 368 | 384 | 5 محطات + 3 محطات |
| 4 | 212 | 228 | 2 المحطات × 2 | 9 | 435 | 451 | 3 محطات × 3 |
| 5 | 223 | 239 | 5 المحطات × 1 | 10 | 446 | 462 | 5 المحطات × 2 |
| 6 | 290 | 306 | 3 محطات × 2 | اتصل بـ VPC لـ 11 محطة أو أكثر | |||
*1: يجمع التكوين المشعب بين وحدات 2 محطات و 3 محطات و 5 محطات.
*2: الأبعاد هي نفسها بالنسبة لأحجام الموانئ من خيوط G و NPT.
الأسئلة الشائعة عن المنتج
س 1. ما هو صمام الملف اللولبي 2 الطريق 2؟
صمام الملف اللولبي الأكثر شيوعًا هي صمامات ثنائية الاتجاه و 3 اتجاهات يمكن أن تكون N/O (مفتوحة عادةً) أو N/C (مغلقة عادة). على سبيل المثال ، يحتوي صمام 2/2 على منفذيين (داخل/خارج) وحالتين (مفتوحتين/مغلقتين). 3 Way 2 Position Valve يحتوي على ثلاث منافذ وولايتين.
س 2. ما هي المواد المستخدمة لصمام الملف اللولبي؟
غالبًا ما تتوفر صمامات الملف اللولبي مع مواد سكنية مختلفة. المواد النموذجية هي النايلون (بولي أميد - PA) ، PVC (بولي فينيل كلوريد) ، نحاس ، نحاس مطلي بالنيكل والفولاذ المقاوم للصدأ (304 و 316). يعتمد اختيار المواد بشدة على الخواص الكيميائية ودرجة حرارة الوسط.
س 3. ما هو صمام الملف اللولبي المباشر؟
صمامات الملف اللولبي المباشر ، والمعروفة أيضًا باسم صمامات الملف اللولبي المصنفة الصفرية ، هي صمامات كهربائية ميكانيكية تستخدم للتحكم في تدفق السوائل أو الغازات.
س 4. ما هو الفرق بين التمثيل المباشر وصمام الملف اللولبي الذي يتم تشغيله التجريبية؟
الفرق الرئيسي بين الملفات اللولبية المباشرة والملفات اللولبية التجريبية هو أن صمامات الملف اللولبي المباشر لها اتصال مباشر مع التسليح الافتتاح والإغلاق ، في حين تستخدم الصمامات التي تعمل بالطيار استخدام سائل العملية للمساعدة في تجربة تشغيل الصمام.
س 5. لماذا تفشل صمامات الملف اللولبي؟
يمكن أن يكون فشل ملف الملف اللولبي بسبب عدد من العوامل. سيؤدي تطبيق جهد غير صحيح على الملف إلى فشله وقد يتسبب في حرق الملف. قد تؤدي الطفعات أو المسامير الكهربائية أيضًا إلى إتلاف الملف. لا يمكن إصلاح الملفات المحترقة وسيحتاج إلى استبدالها.
لمعرفة المزيد حول صمام الملف اللولبي ، يرجى الاتصال بـ VPC!
