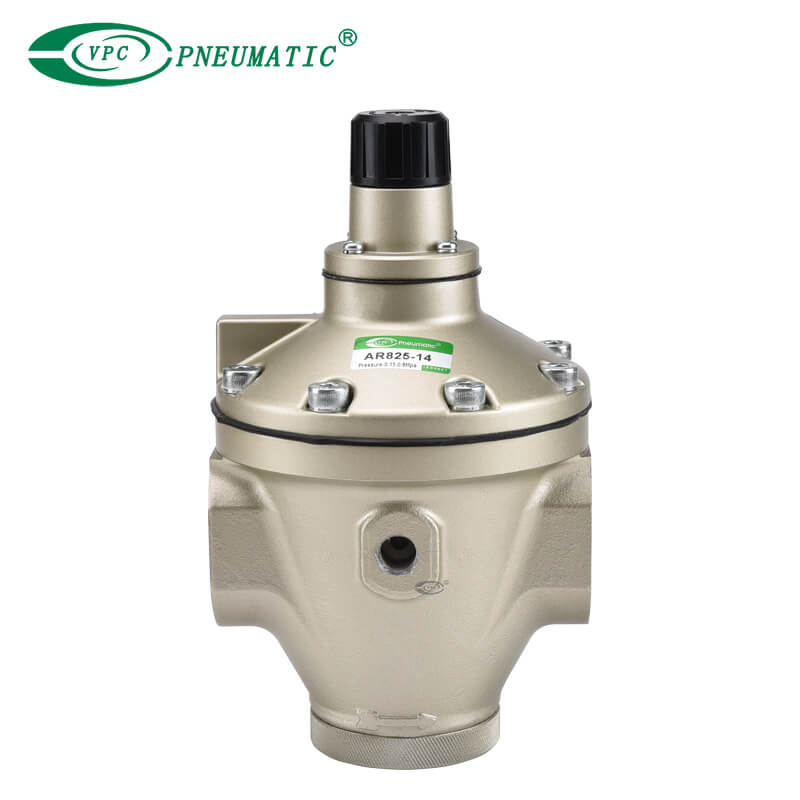

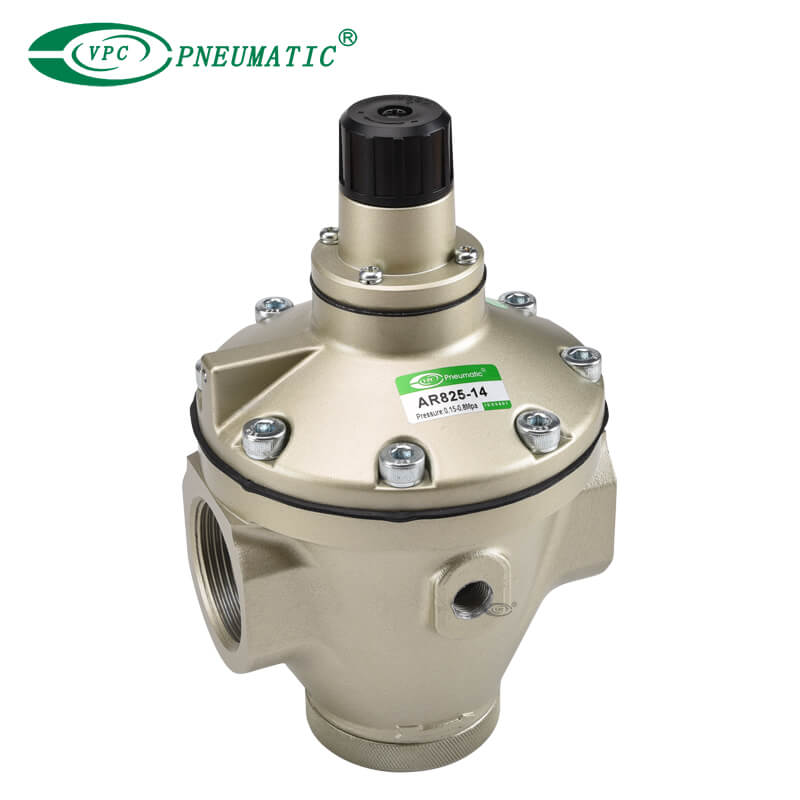

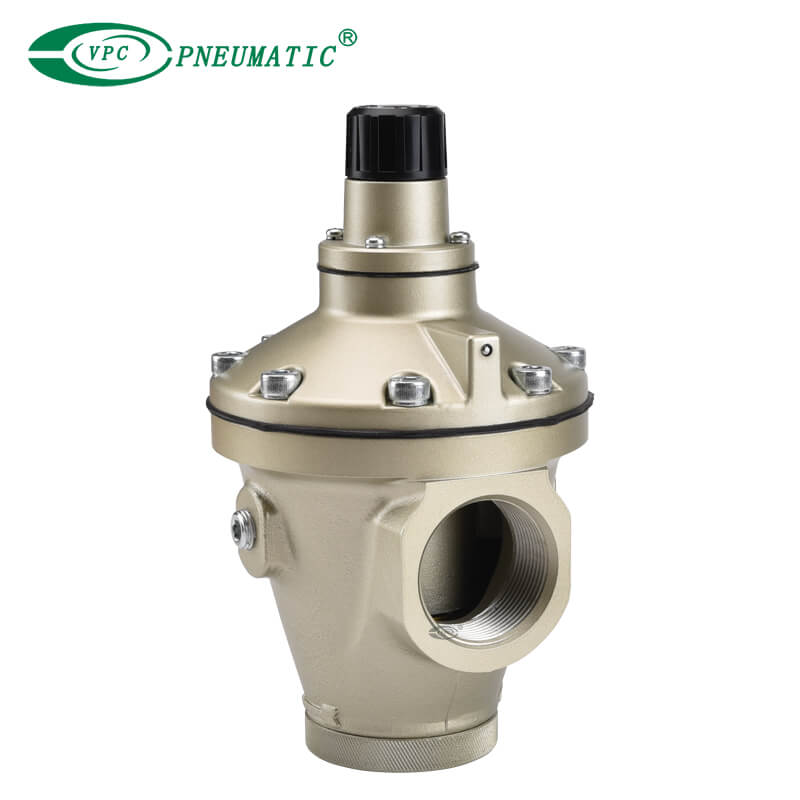

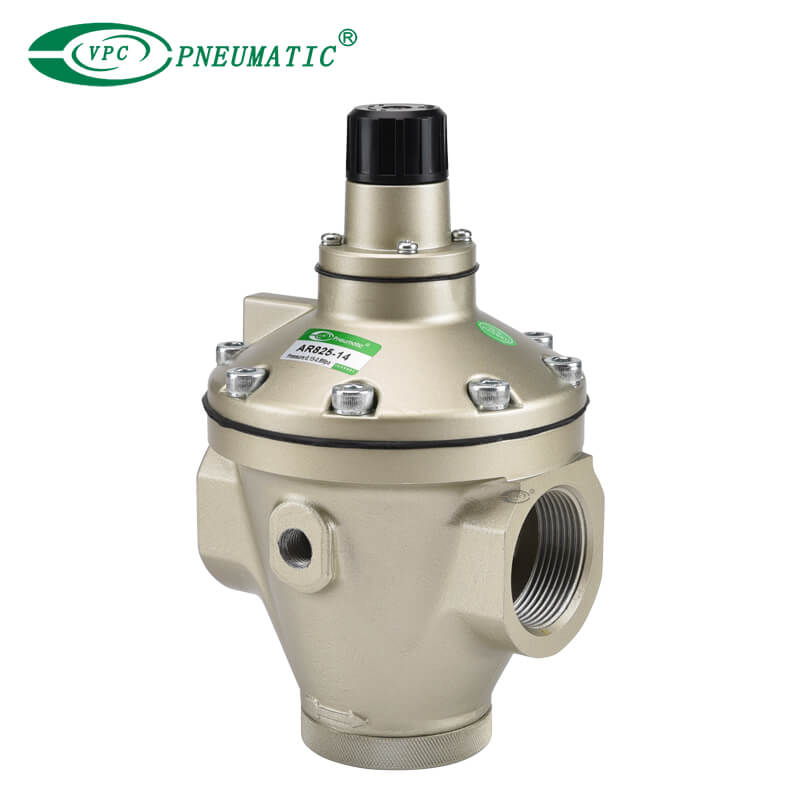

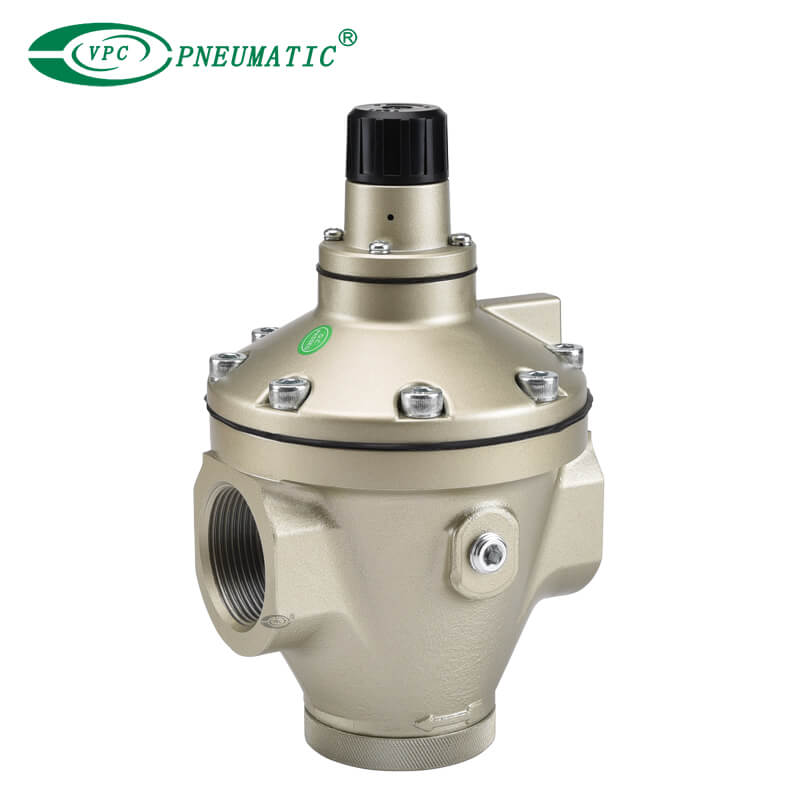

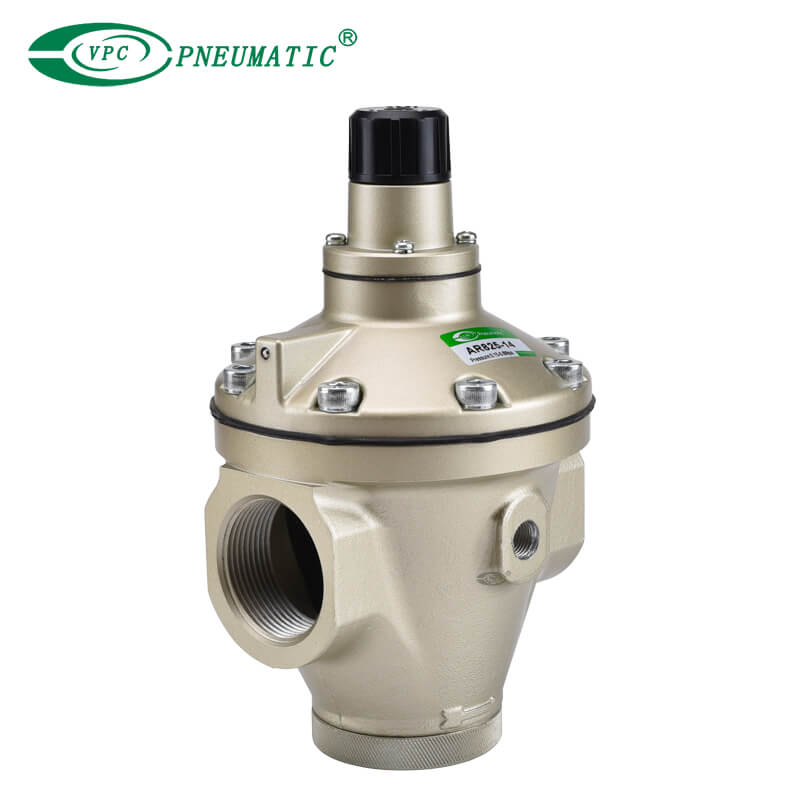

AR425 إلى 935 سلسلة تجريبية تديرها منظم

يتميز منظم التشغيل التجريبي من سلسلة AR425 بنوع تخفيف الطيار الداخلي، والذي يضمن تنظيم الضغط بشكل متسق ودقيق. تتوفر أحجام التوصيل من ¼' إلى 2'. ضبط نطاقات الضغط من 0.02 إلى 0.2 ميجا باسكال ومن 0.05 إلى 0.83 ميجا باسكال لتحسين إمكانية ضبط المستخدم.

نموذج:
AR825-14
المنتج العلامة التجارية:
VPC Pneumatic

مقاس الجسم:	1/2 بوصة إلى 2 بوصة
تنظيم الضغط:	0.05 إلى 0.83 ميجا باسكال 0.02 إلى 0.2 ميجا باسكال
نوع موضوع:	اتفاقية روتردام، معاهدة حظر الانتشار النووي، ز
توافر الحالة:



رسالتك سلة الاستفسارات

مواصفات المنتج

■ ميزة المنتج

1. تصميم التشغيل التجريبي: يوفر تحكمًا دقيقًا ومستقرًا في الضغط.

2. حساسية عالية: تضمن تنظيمًا دقيقًا للضغط بأقل قدر من التقلبات. تحسين العمليات وتقليل النفايات.

3. نطاق الضغط الواسع: مناسب لمختلف التطبيقات الصناعية.

4. البناء القوي: مصمم لتحمل البيئات القاسية.

5. مدمج وسهل الصيانة: تصميم موفر للمساحة مع صيانة بسيطة.

التطبيقات:

1. الأتمتة الصناعية: مثالية للأنظمة الهوائية والتحكم في العمليات.

2. المعالجة الكيميائية: تحافظ على سلامة الضغط في التفاعلات الكيميائية.

3. النفط والغاز: ينظم ضغط السوائل في خطوط الأنابيب.

4. التصنيع الدوائي: يضمن الضغط الدقيق لإنتاج عالي الجودة.

5. معالجة المياه والتدفئة والتهوية وتكييف الهواء (HVAC): تحكم مستقر في الضغط لتشغيل النظام بكفاءة.

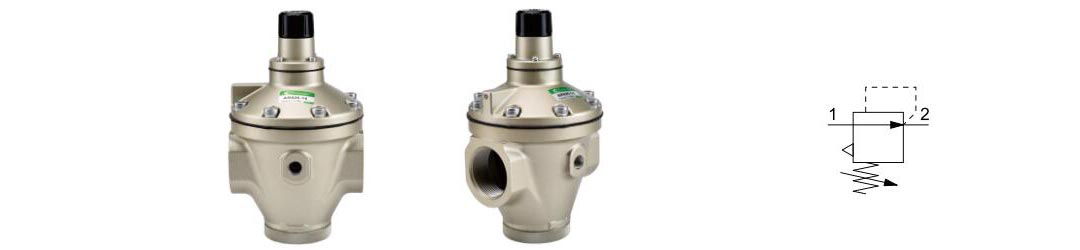

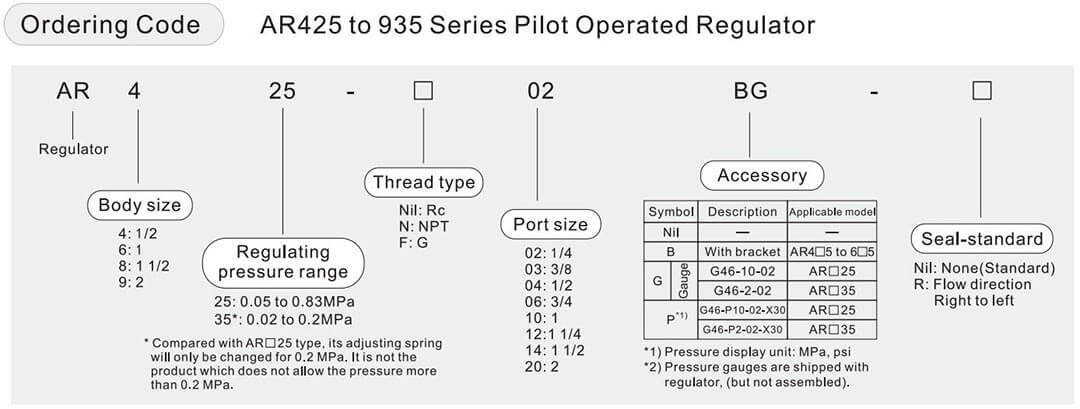

■ رمز

منظم تشغيل تجريبي منظم تشغيل طيار SMC

وصف المنتج

■ تحديد

نموذج	AR425	AR435	AR625	AR635	AR825	AR835	AR925	AR935
حجم المنفذ	1/4، 3/8، 1/2		3/4، 1		1 1/4، 1 1/2		2
وسيلة العمل	هواء
ضغط إثبات	1.5 ميجا باسكال
الأعلى. ضغط العمل	1.0 ميجا باسكال
ضبط نطاق الضغط (MPa)^*1	0.05 إلى 0.83	0.02 إلى 0.2	0.05 إلى 0.83	0.02 إلى 0.2	0.05 إلى 0.83	0.02 إلى 0.2	0.05 إلى 0.83	0.02 إلى 0.2
استهلاك الهواء (لثقب النزيف)^*2	5 لتر/دقيقة (ANR) (عند أقصى ضغط)
حجم منفذ قياس الضغط	1/4
درجة حرارة العمل	-5 إلى 60 درجة مئوية (بدون تجميد)
بناء	نوع تخفيف الطيار الداخلي (الهواء التجريبي ينزف دائمًا.)

*1) نطاق ضغط المخرج: P2 هو 90% من P1 أو أقل.

*2) يختلف استهلاك الهواء حسب الضغط المضبوط. بسبب البناء، لا يمكن أن تكون فجوة الضغط بين المدخل والمخرج تم ضبطه ضمن 0.03 ميجا باسكال، حتى لو تم ضبط المقبض على الحد الأقصى.

■ الملحق (الخيار)/رقم الجزء.

نموذج	رقم الجزء
نموذج	AR4□5	AR6□5	AR8□5	AR9□5
قوس	ب24ف	ب25ف	-	-
مقياس الضغط مع مؤشر الحد	G46-10-□02 (الحد الأقصى 1.0MPa)، G46-2-□02 (الحد الأقصى 0.2MPa)

*1) في الجزء المقياس رقم. (على سبيل المثال G46-10-02)، قم بالإشارة إلى نوع خيط التوصيل. لا تضع شيئًا لـ Rc و'N' لموضوع NPT.

يرجى استشارة VPC لقياس الضغط NPT.

*2) توخي الحذر حتى لا يتم ربطه بشكل مفرط عند تركيب مقياس الضغط، وإلا فقد يؤدي ذلك إلى حدوث عطل. استخدم شريطًا مانعًا للتسرب

للختم.

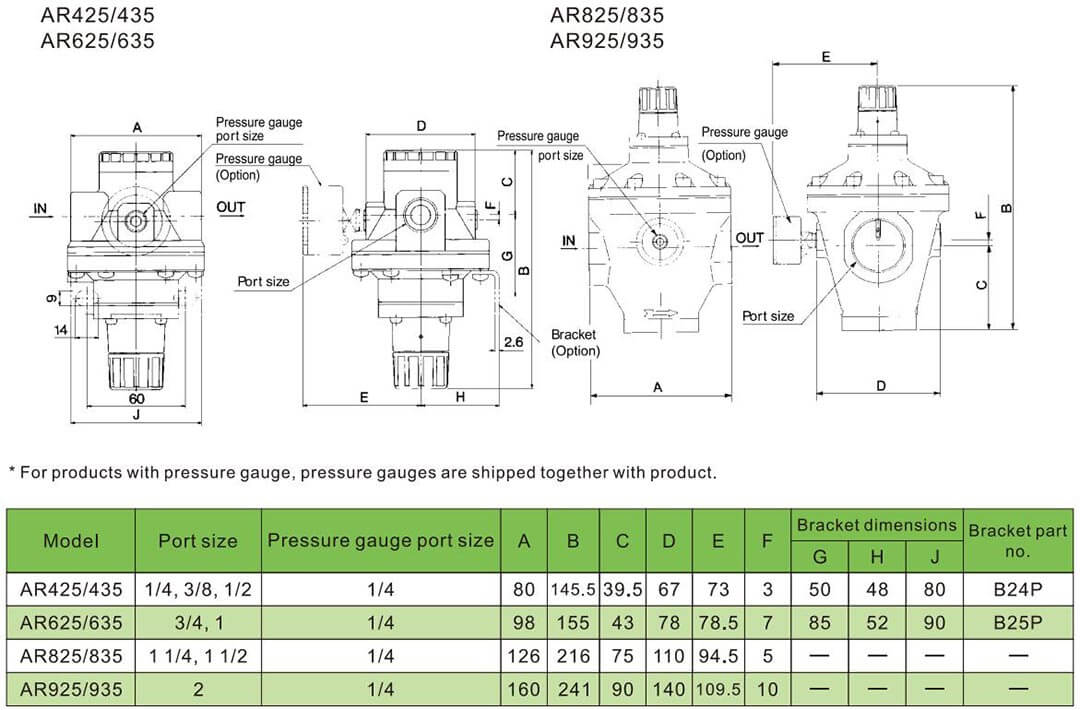

الأبعاد الرئيسية

■ الأبعاد الرئيسية

منظم الطيار
