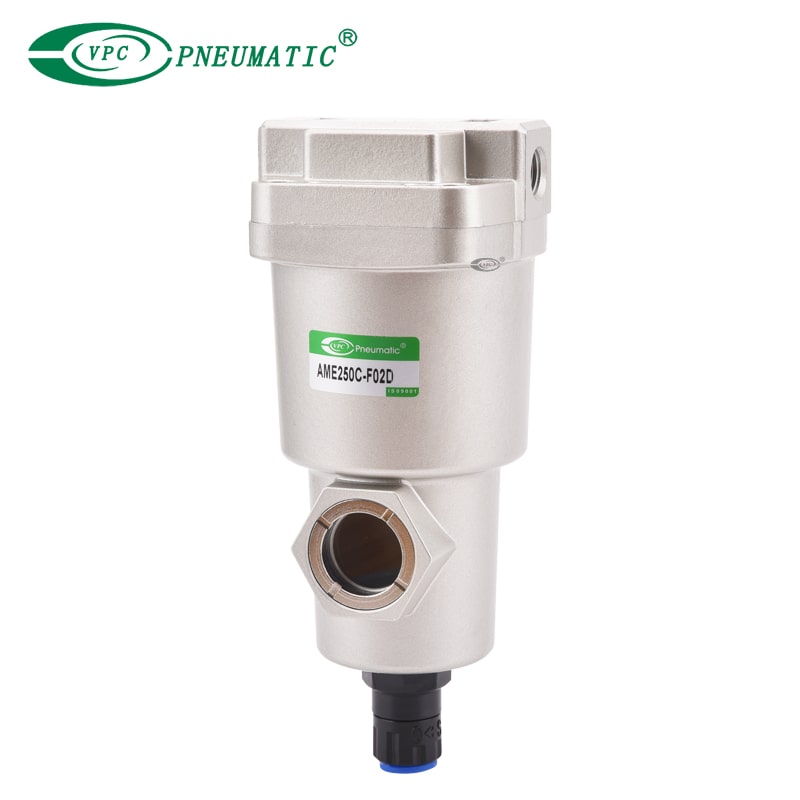

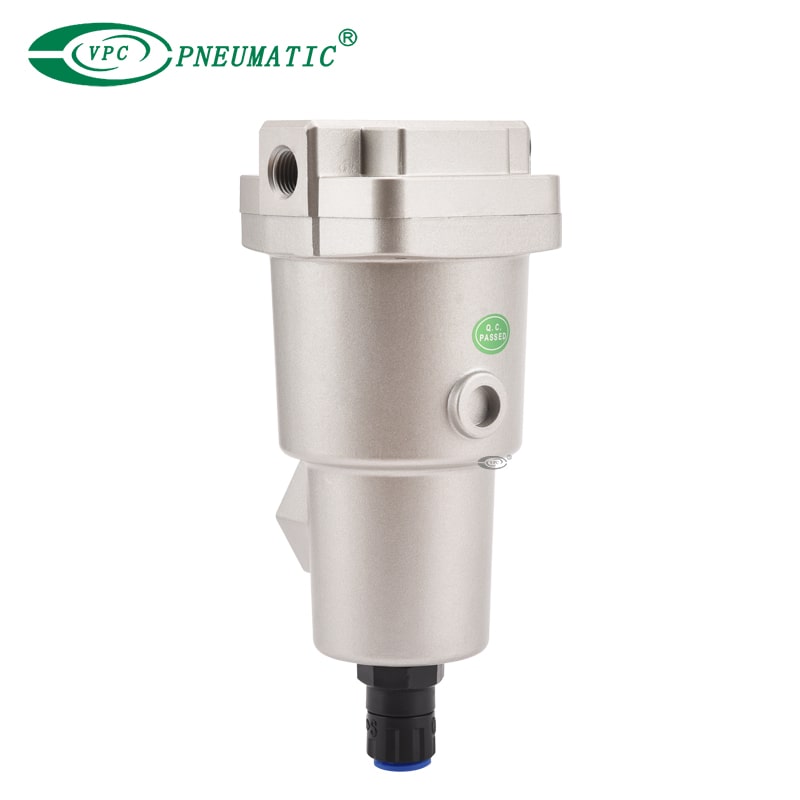

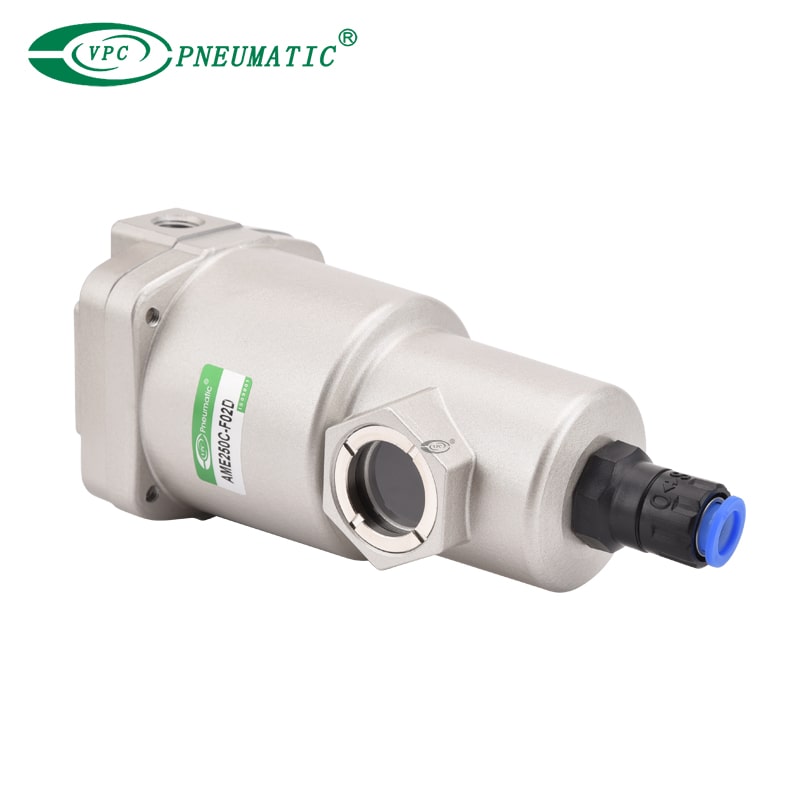

وصف المنتج
يجب تطبيق فاصل AME Super Mist لترشيح الهواء المضغوط الذي يتطلب درجة عالية من النظافة مثل الهواء المضغوط لخطوط الطلاء والغرف النظيفة والمعدات التي يجب تجنب الزيوت.
● الاتصال المعياري ممكن
● يمكن الحكم على وقت استبدال المرشح بصريًا
يشار إلى وقت استبدال العنصر من خلال تغيير اللون.
عندما يصبح العنصر مشبعًا بمحتوى الزيت ، ستبدأ بقعة ألوان حمراء تظهر على السطح الأمامي.
عندما تصبح بقعة اللون الأحمر مرئيًا ، استبدل العنصر على الفور.
● المواضيع: RC ، G ، NPT
مواصفات المنتج
| وسيط العمل | الهواء المضغوط |
| الأعلى. ضغط العمل | 1.0mpa |
| دقيقة. ضغط العمل *1 | 0.05MPa |
| ضغط إثبات | 1.5mpa |
| درجة حرارة العمل | 5 إلى 60 ℃ |
| تصنيف الترشيح | 0.01 ميكرون (كفاءة الترشيح: 99.9 ٪) |
| النظافة في منفذ *2 | أقل من 100 جزيء من 0.3 ميكرون أو أكبر لكل قدم مكعب [أقل من 35 جزيئات لكل 10 litr e (anr)] |
| كثافة ضباب الزيت في المخرج | الأعلى. 0.01 ملغ/متر مكعب (ANR) *2 (قبل المشبعة بالزيت ، أقل من 0.01 ملغ/متر مكعب (ANR) .0.8ppm) |
| فترة استبدال العنصر | 1. استبدل العنصر عند حدوث بقعة لونية حمراء على السطح. *1 |
2. حتى إذا لم تظهر بقعة حمراء على السطح ، فيجب استبدال عنصر المرشح عندما يصل انخفاض الضغط إلى 0.1mpa أو بعد عامين من التشغيل ، أيهما يأتي أولاً. |
*1) الفشل في استبدال العنصر عندما تبدأ بقعة اللون الأحمر في الظهور سيؤدي إلى تسرب محتوى زيت ذو تصبغ أحمر في الجانب الثانوي. إذا كان استبدال العناصر الفوري هو لسبب ما ليس خيارًا ، فيجب تثبيت AMF على الجانب الثانوي ويجب استبدال العنصر في أقرب وقت ممكن. في مثل هذه الحالات ، يجب استبدال عنصر AMF في نفس الوقت.
*2) بناءً على ظروف التشغيل ، قد يتسرب فقط كمية ضئيلة من الصباغ الأحمر ، والتي لن تؤثر على أداء الترشيح ، إلى الجانب الثانوي. قد يؤدي الاستخدام المطول في ظل هذه الظروف إلى الحد الأدنى من بقايا حمراء تصبغ في الجزء الداخلي من الأنابيب على الجانب الثانوي.
| نموذج | مواصفة | جزء التبعية رقم (الخيار) | قطع غيار | ||
| معدل التدفق | حجم الميناء | وزن | مجموعة قوسين | مجموعة العناصر | |
| AME150C-01 | 200 لتر/دقيقة | 1/8 | 0.3 كجم | AM-BM101 | AM-EL150 |
| AME150C-02 | 1/4 | ||||
| AME250C-02 | 500 لتر/دقيقة | 1/4 | 0.48 كجم | AM-BM102 | AM-EL250 |
| AME250C-03 | 3/8 | ||||
| AME350C-03 | 1000L/دقيقة | 3/8 | 0.8 كجم | AM-BM103 | AM-EL350 |
| AME350C-04 | 1/2 | ||||
| AME450C-04 | 2000L/دقيقة | 1/2 | 1.3 كجم | AM-BM104 | AM-EL450 |
| AME450C-06 | 3/4 | ||||
| AME550C-06 | 3700L/دقيقة | 3/4 | 2.0 كجم | AM-BM105 | AM-EL550 |
| AME550C-10 | 1 | ||||
| AME650-10 | 6000L/دقيقة | 1 | 4.2 كجم | BM56 | AM-EL650 |
| AME650-14 | 1 1/2 | ||||
| AME850-14 | 12000L/دقيقة | 1 1/2 | 10.5 كجم | BM57 | AM-EL850 |
| AME850-20 | 2 | ||||

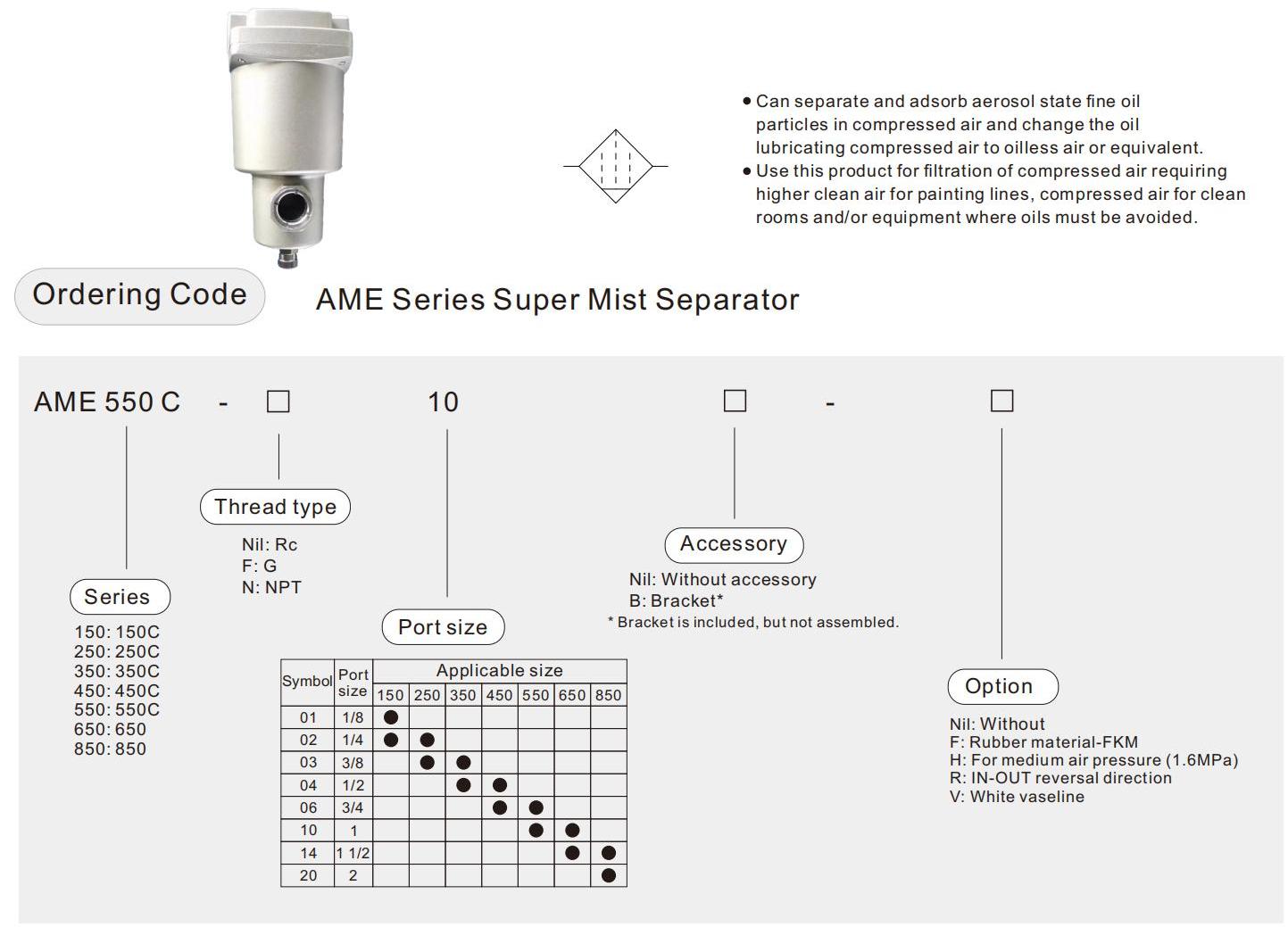

مثال للطلب: معدل التدفق 1000L/دقيقة ، حجم منفذ G1/2
النموذج: AME350C-04

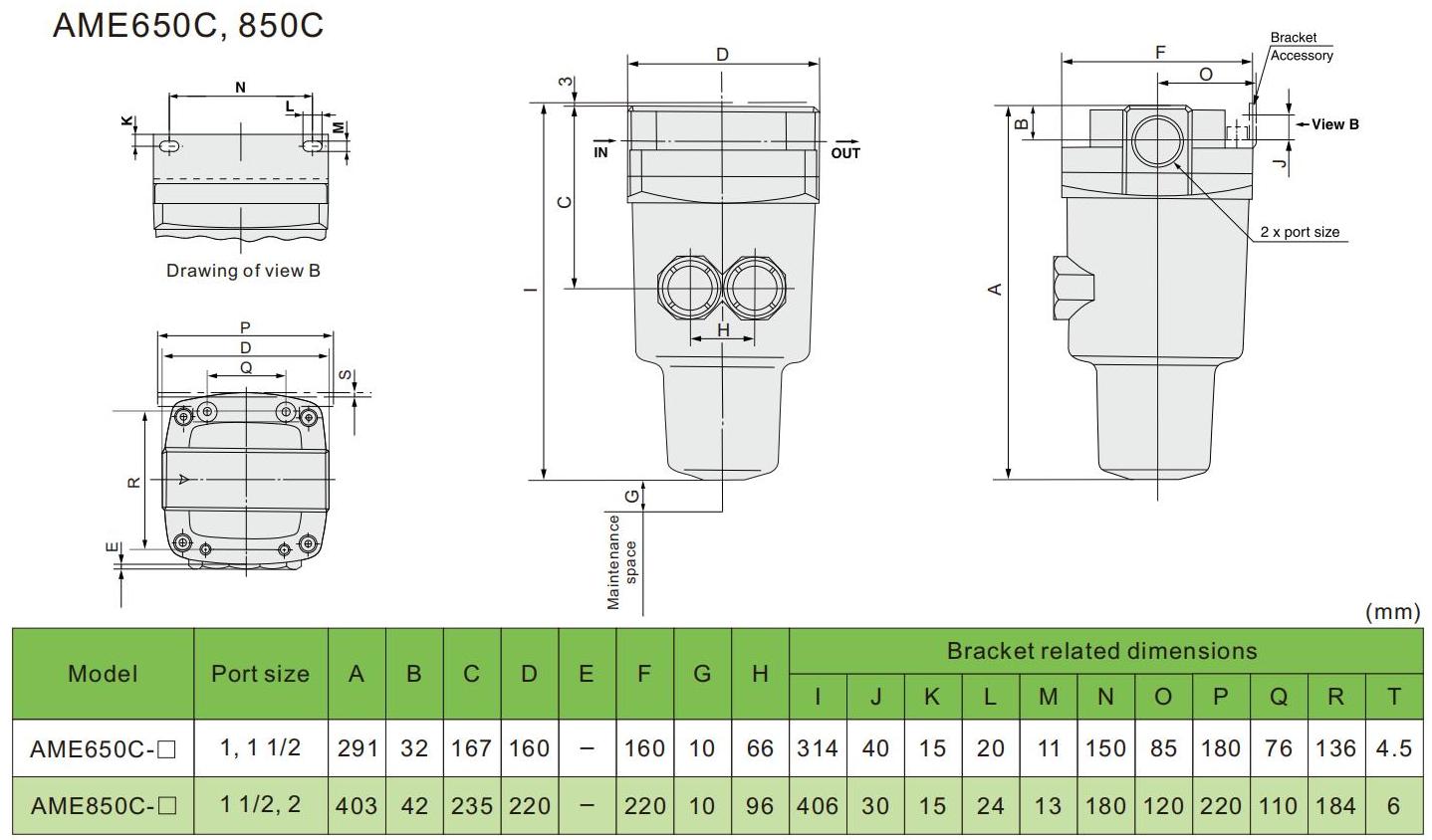

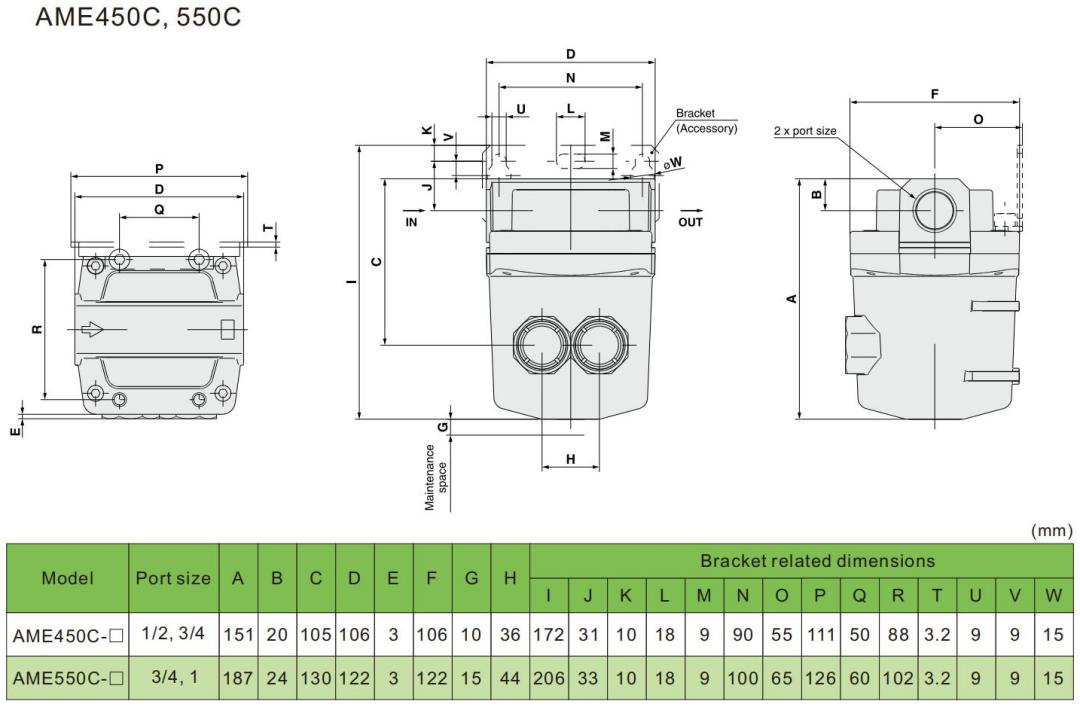

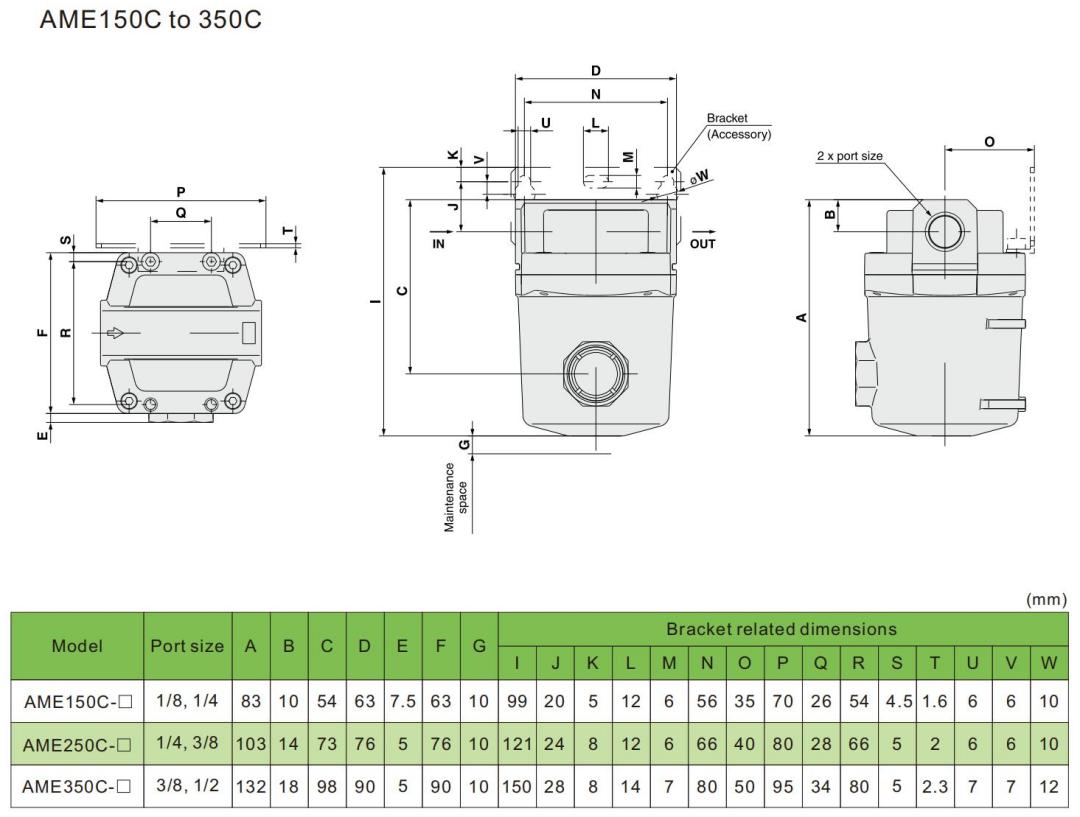

الأبعاد الرئيسية
