| خيط: | |
|---|---|
| مادة الجسم: | |
| ضمان الجودة: | |
وصف المنتج
1. الاتصال والفصل تحت الضغط
لا حاجة لإطلاق ضغط النظام ، وتوفير الوقت أثناء الصيانة أو الإعداد.
2. مصمم للاستخدام المتكرر
تم تصميمه للمتانة في عمليات التوصيل/الفصل المتكرر ، وهو مثالي لأتمتة النبات.
3. آمن ومقاوم للتسرب
يضمن الختم الموثوق السلامة ويمنع تسرب الهواء في البيئات الصناعية.
4. التوافق متعدد الاستخدامات
متوفر في G1/8 إلى G1/2 المواضيع ؛ يدعم الأنابيب البلاستيكية (6/4 إلى 10/8) وخراطيم المطاط (6 × 14 إلى 13 × 23).
5. تصميم تعزيز الكفاءة
تبسيط صيانة النظام ويحسن سير عمل الأتمتة.
التطبيقات
تستخدم في الأدوات الهوائية ، وآلات التغليف ، وخطوط التجميع الآلية ، وأنظمة الصيانة الصناعية.
مواصفات المنتج
| نموذج | محدد |
| وسيط العمل | الهواء المضغوط وغيرها من سوائل الضغط المنخفض |
| درجة حرارة العمل | 0 ℃ إلى 80 ℃ (مع الهواء الجاف -20 ℃) |
| ضغط العمل | -0.99 إلى 12 بار |
| الضغط الاسمي | 6 بار |
| القطر الاسمي | 5 أو 7 مم |
| مجموعة الصمام | صمام إطلاق سريع |
| بناء | نوع poppet |
| تصاعد | الخيوط |
| خيط | أسطواني الغاز ISO 228 (BSP) |
| مواد | النحاس المطلي بالنيكل (الصلب المجلفن المصنوع فقط للقران مع '8 ' كرقم ثالث في الكود) - أختام NBR |
| الاتصالات | G1/8 - G1/4 - G3/8 - G1/2 للأنابيب البلاستيكية وخرطوم المطاط |

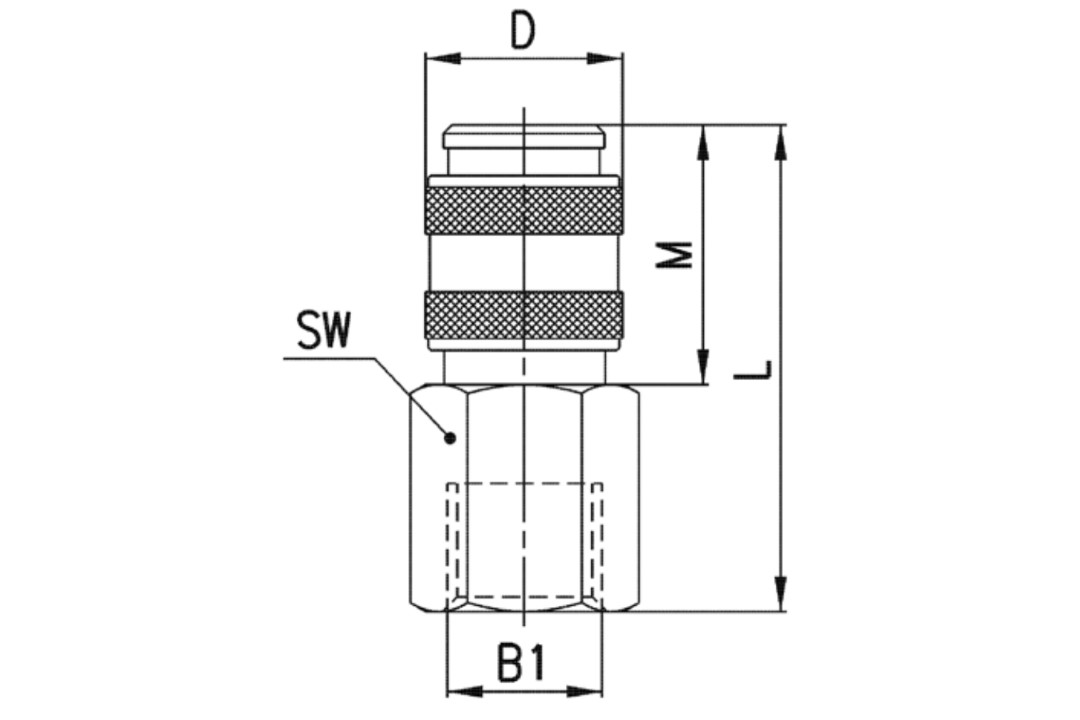

الأبعاد الرئيسية
| نموذج | A1 | Φ | D | L | M | جنوب غرب | الوزن (ز) |
| 5053 1/8 | G1/8 | 5 | 17 | 37.5 | 20.5 | 14 | 33 |
| 5053 1/4 | G1/4 | 5 | 17 | 39.5 | 20.5 | 17 | 44 |
| 5083 1/4 | G1/4 | 7 | 25 | 47.5 | 34.5 | 17 | 88 |
| 5083 3/8 | G3/8 | 7 | 25 | 49 | 34.5 | 20 | 93 |
| 5083 1/2 | G1/2 | 7 | 25 | 53 | 34.5 | 24 | 103 |
