| نوع الصمام: | |
|---|---|
| اتجاه التركيب: | |
| الجهد القياسي: | |

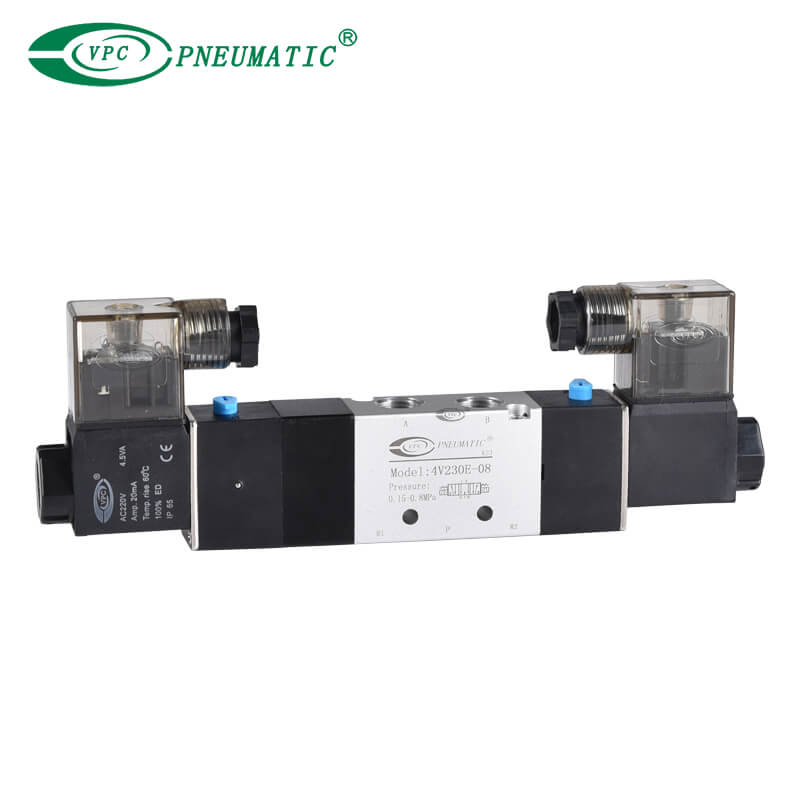

وصف المنتج
1. الهيكل في وضع العمود المنزلق: ضيق جيد وتفاعل حساس.
2. صمامات الملف اللولبي ذات الثلاثة مواضع لديها ثلاثة أنواع من الوظائف المركزية حسب اختيارك.
3. صمامات الملف اللولبي ذات التحكم المزدوج لها وظيفة الذاكرة، وحالة العمل هي نفسها عند التشغيل وإيقاف التشغيل.
4. يمكن لتصميم العادم المركزي التحكم في الأسطوانة للتوقف عند أي موضع.
5. يمكن الحفاظ على التوازن الثابت داخل جسم الصمام بعد إغلاق فتحة مدخل الهواء.
6. يعتمد الثقب الداخلي تكنولوجيا المعالجة الخاصة التي تتميز باحتكاك التآكل المنخفض، وضغط البدء المنخفض وعمر الخدمة الطويل.
7. لا حاجة لإضافة زيت للتزييت.
8. إنه متاح لتشكيل مجموعة صمامات متكاملة مع القاعدة لتوفير مساحة التثبيت.
9. تم تجهيز الأجهزة اليدوية التابعة لتسهيل التثبيت والتصحيح.
10. العديد من درجات الجهد القياسية اختيارية.
مواصفات المنتج
| نموذج | 4V130C-M5 | 4V130 درجة مئوية-06 | 4V230 درجة مئوية-06 | 4V230 درجة مئوية-08 | 4V330 درجة مئوية-08 | 4V330 درجة مئوية-10 | 4V430 درجة مئوية-15 | |
| وسط العمل | هواء نظيف | |||||||
| نوع التمثيل | دليل داخلي | |||||||
| ضغط العمل | 0.15 إلى 0.9 ميجا باسكال | |||||||
| أقصى ضغط | 1.2 ميجا باسكال | |||||||
| درجة حرارة العمل | -5 إلى 60 درجة مئوية | |||||||
| مجال الجهد الكهربائي | -15% إلى 10% | |||||||
| درجة مقاومة للحرارة | B | |||||||
| الطبقة الواقية | IP65 (دين40050) | |||||||
| نوع الملف | نوع الدين / الخيوط الطائرة | |||||||
| حجم المفصل | استيراد=M5 | استيراد = 1/8 | استيراد = 1/8 | استيراد = 1/4 | استيراد = 1/4 | استيراد = 3/8 | استيراد = 1/2 | |
| التصدير=M5 | التصدير = 1/8 | التصدير = 1/8 | التصدير = 1/4 | التصدير = 1/4 | التصدير = 3/8 | التصدير = 1/2 | ||
| العادم=M5 | العادم = 1/8 | العادم = 1/8 | العادم = 1/8 | العادم = 1/4 | العادم = 1/4 | العادم = 1/2 | ||
| مساحة المقطع | 5.5 ملم² (CV=0.31) | 12 ملم² (CV=0.67) | 14 ملم² (CV=0.78) | 16 ملم² (CV=0.89) | 25 ملم² (CV=1.39) | 30 ملم² (CV=1.67) | 50 ملم² (CV=2.79) | |
| أقصى تردد التمثيل | 3 مرات/ثانية | |||||||
الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س1. كيف يعمل صمام هوائي ثلاثي الاتجاه؟
تقوم الصمامات ثلاثية الاتجاه بتوجيه الهواء المضغوط إلى جانب غطاء الأسطوانة.يؤدي نقل البكرة إلى الموضع المتطرف الآخر إلى منع التدفق والضغط على المشغل.يتم توصيل المحرك بممر العادم، لذلك يجب أن تعيد قوة الزنبرك أو الجاذبية القضيب إلى موضعه الأصلي.
س2. ما هو صمام 5/3؟
يحتوي الصمام 5/3 على خمسة منافذ وثلاث حالات.لديهم ملفان لولبيان يمكن لكل منهما التحكم في حالة الصمام.إذا لم يتم تنشيط الملف اللولبي، يعود الصمام إلى الحالة المركزية.ولذلك، فإن الصمام أحادي الاستقرار.يمكن أن يكون للدولة المركزية وظائف مختلفة، مثل إغلاق جميع المنافذ.
س3. ما هو صمام 5/3 المستخدم؟
غالبًا ما يتم استخدام صمامات الملف اللولبي 5/3 كصمامات تحكم اتجاهية للمحركات الهوائية مزدوجة الفعل.عادةً ما يحتوي النوع أحادي الملف من الصمام 5/2 على زنبرك أو رجوع للهواء الطيار، بحيث يعود الصمام إلى وظيفة البداية عند إلغاء تنشيطه.
س 4. كيفية تنظيف صمام الملف اللولبي？
أولاً، احصل على قطعة جافة وناعمة من مادة خالية من الوبر.استخدم هذا لإزالة أي رطوبة زائدة من العلب والتجهيزات.الهدف من الحفاظ على الأسطح جافة هو تقليل التآكل والحفاظ على تحرك الصمامات الهوائية ذات الملف اللولبي بسلاسة لسنوات عديدة.
س5. استكشاف أخطاء صمام الملف اللولبي وإصلاحها
تحقق مما إذا كان مصدر الطاقة صحيحًا وأن الملف يمكنه تبديد الحرارة عن طريق التهوية.قم بتركيب ملف جديد ولا تقم مطلقًا بتشغيل الملف عندما لا يكون مثبتًا على الصمام.تحقق من وجود رطوبة بالداخل واستبدلها إذا لزم الأمر.استبدل أيضًا أي أجزاء تالفة أو منحنية، وتحقق من توافق الوسائط مع الصمام الخاص بك.
