| نوع التمثيل: | |
|---|---|
| ضغط العمل: | |
| درجة حرارة العمل: | |
| نوع الملف: | |
| Max.acting التردد: | |
وصف المنتج
1. موحدة: تتوافق مع مواصفات نامور القياسية ويمكن استخدامها بالتبادل مع المعدات الأخرى المطابقة لهذه المواصفة.
2. الوظائف المتعددة: يمكنها تحقيق مجموعة متنوعة من وظائف التحكم، مثل التبديل والتنظيم والقطع.
3. الموثوقية: الأداء المستقر والتشغيل الموثوق، مناسب للاستخدام طويل الأمد في البيئات الصناعية.
4. كفاءة عالية: قادرة على الاستجابة بسرعة لإشارات التحكم وتحسين كفاءة التحكم في العمليات.
مواصفات المنتج

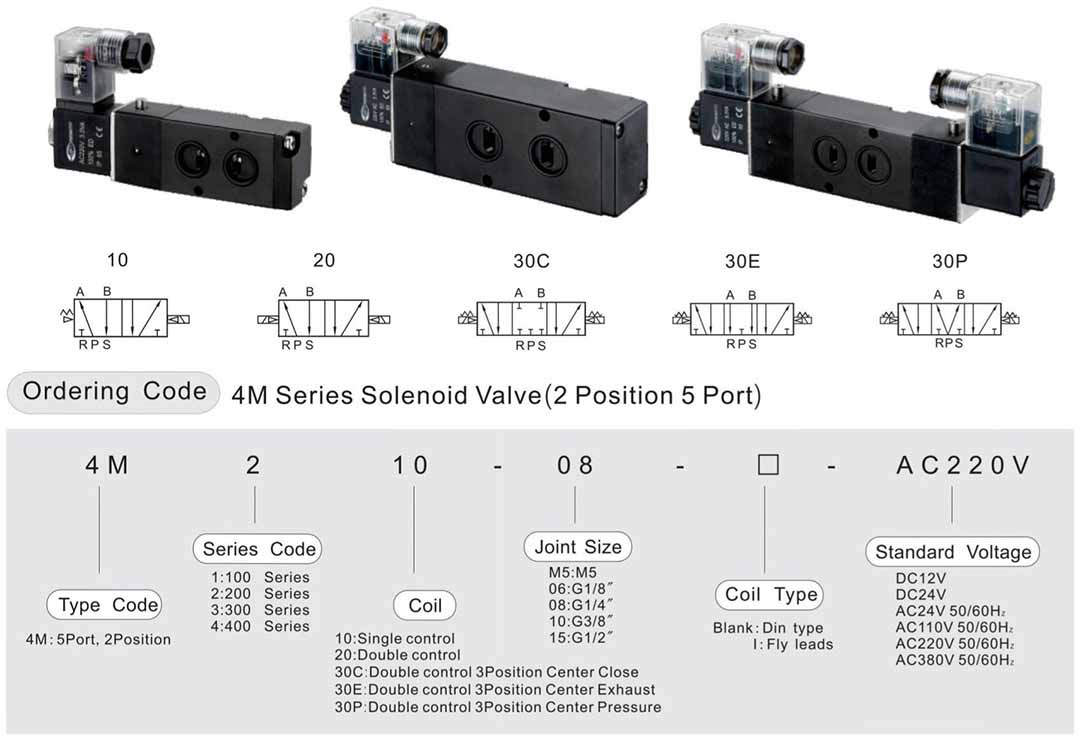

Mأوديل | 4M110-M5 | 4M110-06 | 4M210-06 | 4M210-08 | 4M310-08 | 4M310-10 | 4M410-10 | 4M410-15 | |
| 4M120-M5 | 4M120-06 | 4M220-06 | 4M220-08 | 4M320-08 | 4M320-10 | 4M420-10 | 4M420-15 | ||
| واوrking واسطة | هواء نظيف | ||||||||
| نوع التمثيل | دليل داخلي | ||||||||
حجم المفصل | إمبور = م5 | استيراد = 1/8 | استيراد = 1/8 | استيراد = 1/4 | استيراد = 1/4 | استيراد = 1/4 | استيراد = 3/8 | استيراد = 1/2 | |
| التصدير=M5 | التصدير = 1/8 | التصدير = 1/8 | التصدير = 1/8 | التصدير = 1/4 | التصدير = 3/8 | التصدير = 3/8 | التصدير = 1/2 | ||
| مساحة المقطع | 5.5 ملم² (السيرة الذاتية = 0.31) | 12 ملم² (السيرة الذاتية = 0.67) | 14 ملم² (السيرة الذاتية = 0.78) | 16 ملم² (السيرة الذاتية = 0.89) | 25 ملم² (السيرة الذاتية = 1.4) | 30 ملم² (السيرة الذاتية = 1.68) | 30 ملم² (السيرة الذاتية = 1.68) | 50 ملم² (السيرة الذاتية = 2.79) | |
| ضغط العمل | 0.15 إلى 0.9 ميجا باسكال | ||||||||
| الأعلى.ضغط | 1.2 ميجا باسكال | ||||||||
| درجة حرارة العمل | -5 إلى 60 درجة مئوية | ||||||||
| مجال الجهد الكهربائي | -15% إلى 10% | ||||||||
| درجة مقاومة للحرارة | B | ||||||||
| الطبقة الواقية | IP65 (دين40050) | ||||||||
| نوع الملف | نوع الدين, يؤدي الطيران | ||||||||
| الأعلى.تردد التمثيل | 4 مرات / ثانية | ||||||||

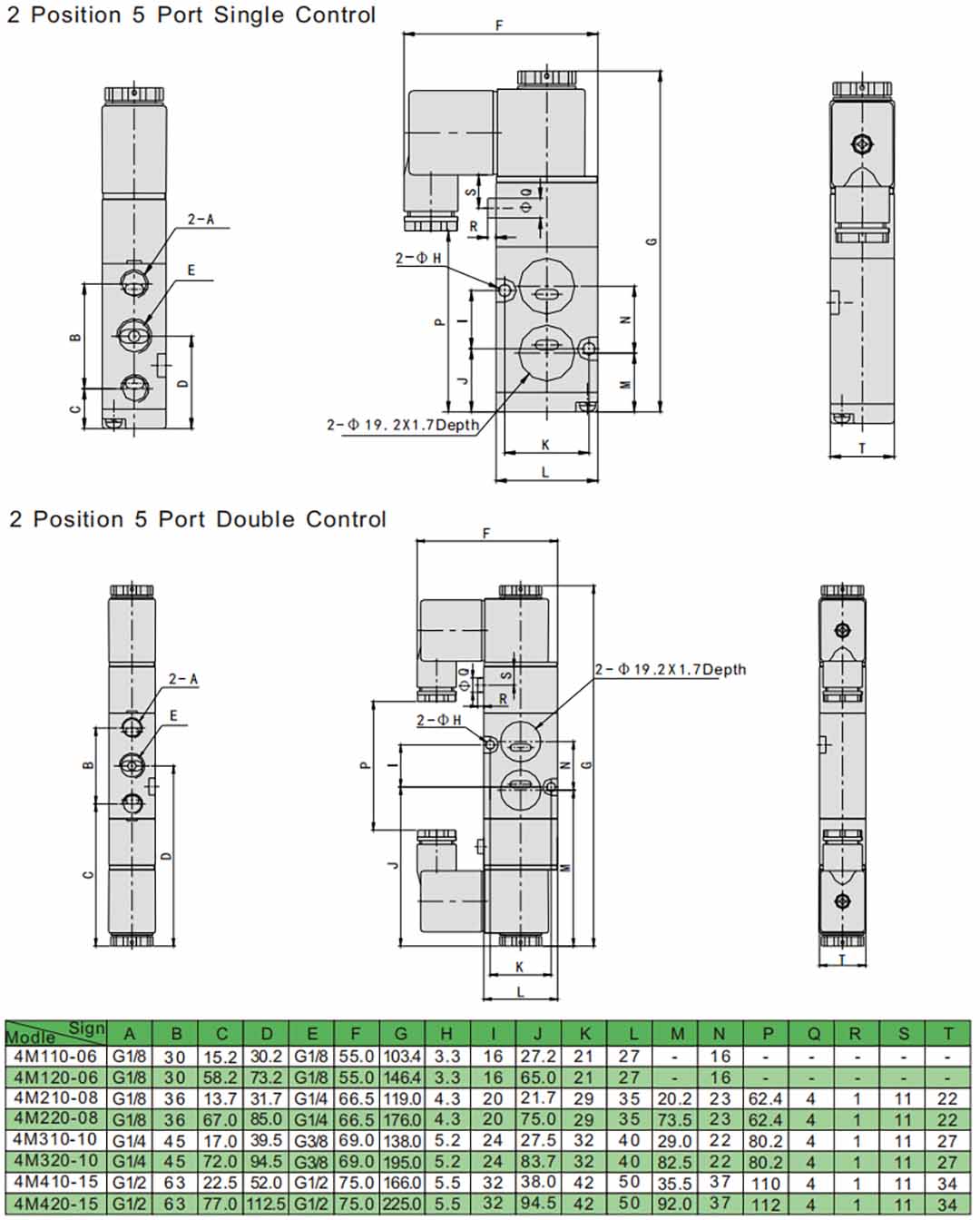

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س1.ما هو صمام الملف اللولبي NAMUR؟
صمام الملف اللولبي Namur هو صمام متخصص مصمم للتحكم في تدفق الهواء أو الغاز في الأنظمة الهوائية، خاصة لتشغيل المحركات الهوائية.
يسهل صمام الملف اللولبي Namur من سلسلة 4M التوصيل المباشر بالمشغلات الهوائية دون الحاجة إلى أنابيب إضافية، وبالتالي تقليل وقت التثبيت ونقاط التسرب المحتملة.
يتميز صمام الملف اللولبي Namur ببنيته القوية، وقد تم تصميمه للعمل بكفاءة في البيئات الصناعية القاسية، مما يوفر موثوقية ومتانة عالية.وهو يعمل عادةً وفقًا لمبدأ بسيط: يؤدي تنشيط الملف اللولبي إلى تغيير موضع الصمام، وتغيير مسار التدفق لوسط التحكم لتشغيل الجهاز المتصل.تتوفر هذه الصمامات بمواد مختلفة لتناسب متطلبات التطبيقات المختلفة، مثل النحاس والفولاذ المقاوم للصدأ والألمنيوم، وهي متعددة الاستخدامات ويمكن استخدامها في مجموعة واسعة من الصناعات، بما في ذلك المعالجة الكيميائية ومعالجة المياه والنفط والغاز.
بالإضافة إلى ذلك، غالبًا ما تأتي صمامات الملف اللولبي Namur مع خيارات للتجاوز اليدوي، مما يتيح للمشغلين تبديل موضع الصمام يدويًا في حالة انقطاع التيار الكهربائي أو لأغراض الصيانة.إن تصميمها المدمج، إلى جانب القدرة على التركيب مباشرة على المشغلات، يجعلها حلاً فعالاً وموفرًا للمساحة للعمليات الآلية.
س2. ماذا يعني تركيب NAMUR؟
يشير تركيب NAMUR (Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie) إلى تكوين تركيب قياسي يستخدم بشكل أساسي في تركيب صمامات الملف اللولبي وغيرها من الأجهزة الهوائية أو الهيدروليكية في أنظمة الأتمتة الصناعية.
في تركيب NAMUR، يتم توصيل صمام الملف اللولبي أو المشغل مباشرة بواجهة NAMUR، والتي توجد عادةً على المحرك الهوائي للصمام أو الجهاز المشابه.تتكون هذه الواجهة من نمط محدد من فتحات التثبيت وفتحات التثبيت، إلى جانب وصلات المنافذ القياسية لإمدادات الهواء وإشارات التحكم.
