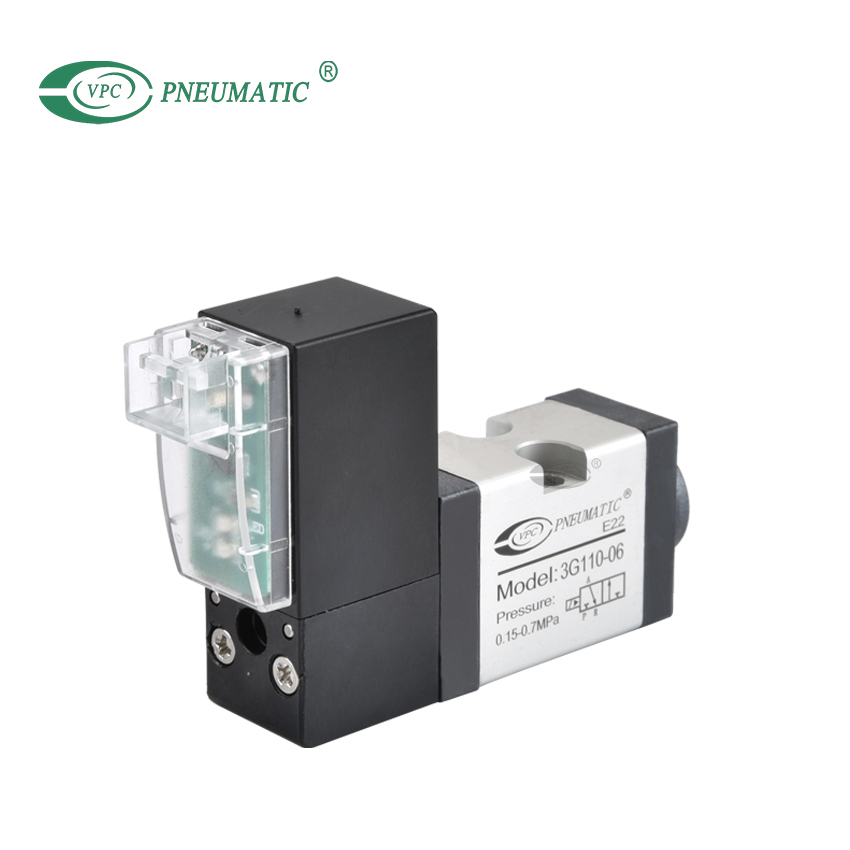

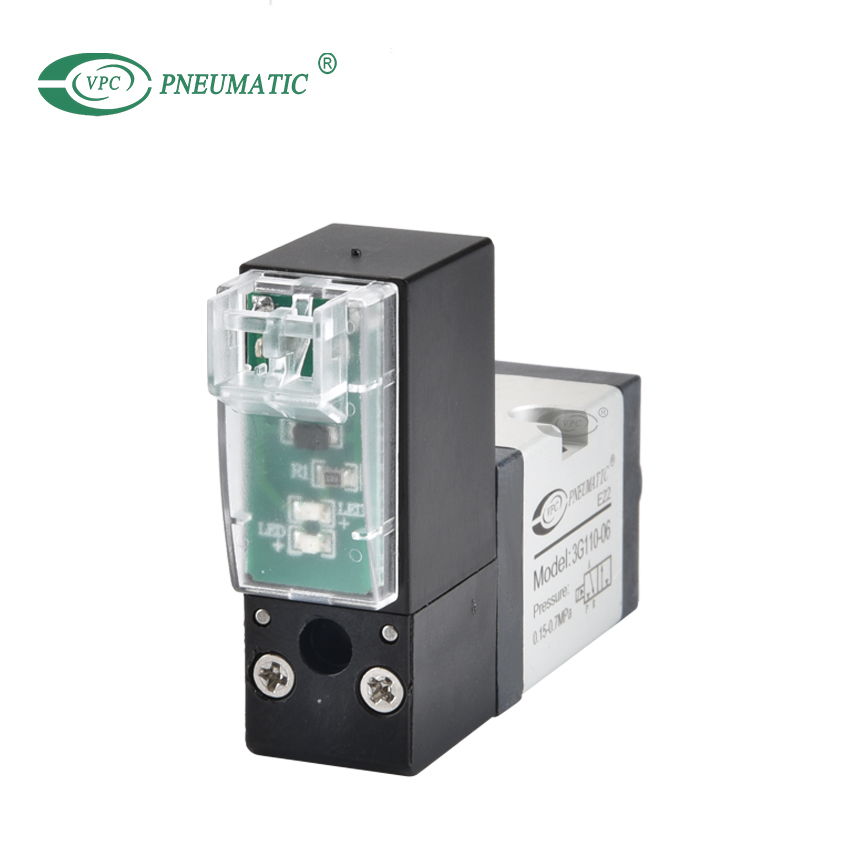

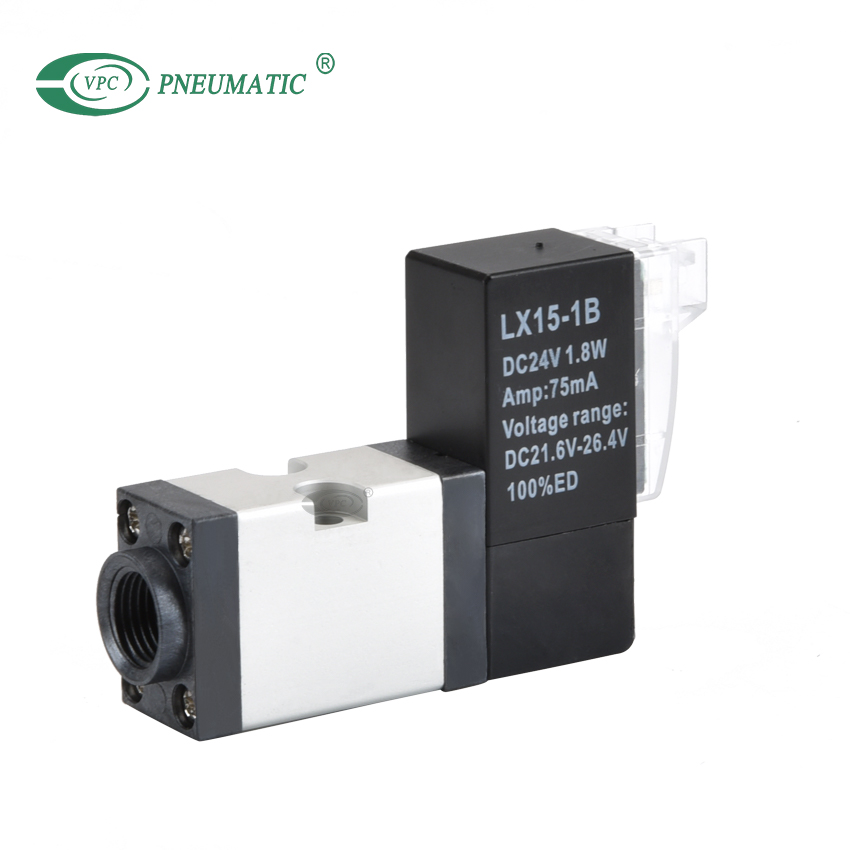

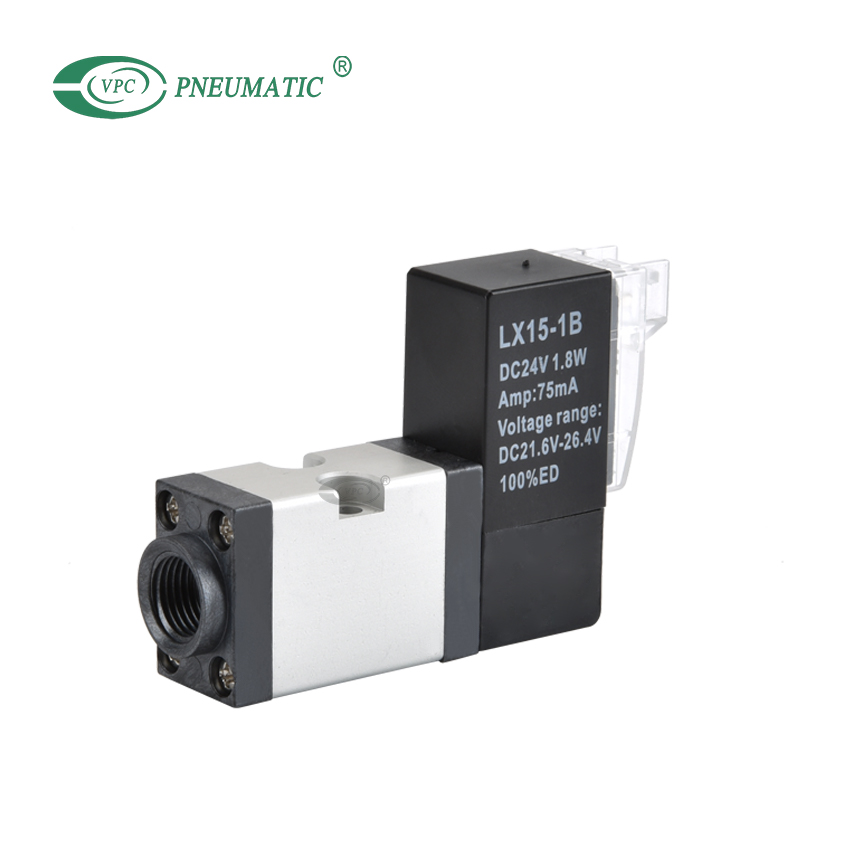

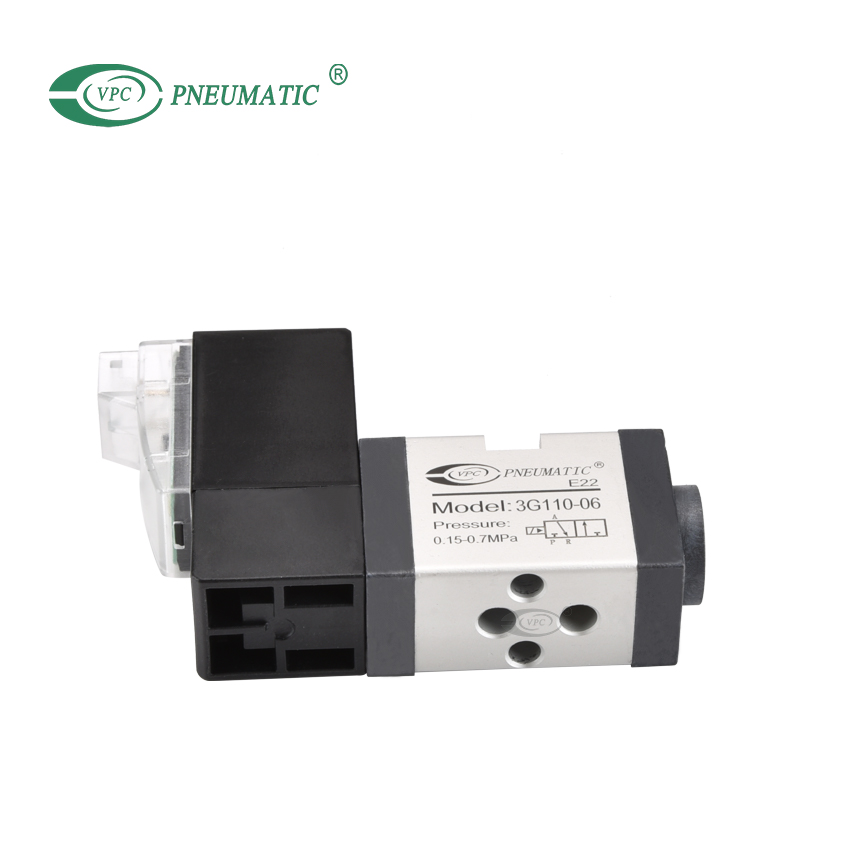

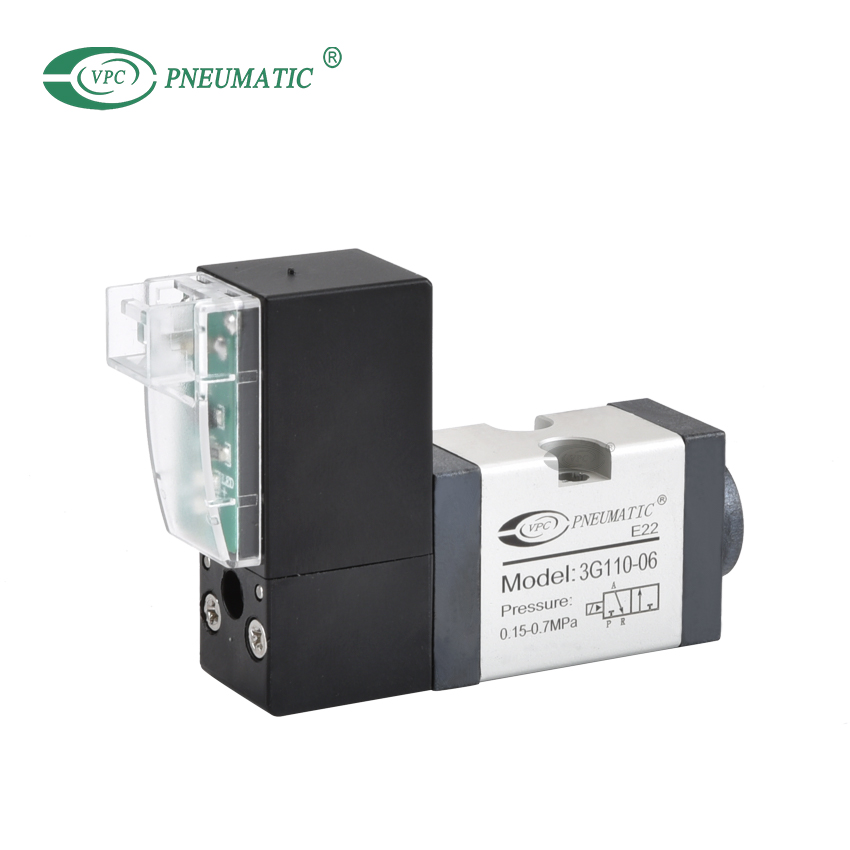

سلسلة 3G 100 عبارة عن صمام قفاز ثلاثي الاتجاه يعمل بملف لولبي مباشر.ويتميز بملف لولبي قصير الشوط، وقفاز متوازن، وزنبرك رجوع قوي.تُترجم هذه الميزات إلى قوى تحويل عالية، وأوقات استجابة سريعة ومتسقة، وعمر طويل.تصميمنا المتوازن الفريد يعني تعدد الاستخدامات في الأنابيب —— يمكن تكوين الصمام ليكون ثلاثي الاتجاه أو ثنائي الاتجاه مغلقًا بشكل طبيعي أو مفتوحًا بشكل طبيعي.
3G100
VPC Pneumatic
8412909000
نوع الصمام: | |
---|---|
اتجاه التركيب: | |
نوع القيادة: | |
الجهد القياسي: | |
توافر الحالة: | |
وصف المنتج
1. الإدخال الكهربائي طرفي، ويمكن التبديل بحرية بين الإدخال الأفقي والرأسي.
2. هيكل العادم الداخلي، الذي يمكنه جمع تدفق الهواء التجريبي، ومن ثم العادم بشكل مكثف من منفذ R.
3. يقوم الرأس الدليلي ذو التردد العالي بتشغيل جسم الصمام، مما يقلل من فقدان الطاقة.
4. قولبة بثق سبائك الألومنيوم لجسم الصمام، معالجة تقنية فريدة للفتحة الداخلية، تزيد التدفق بشكل فعال.
5. يمكن اختيار مجموعة متنوعة من أنواع الأنابيب الملولبة، ودمجها مع مجموعة الصمامات الأساسية لتوفير مساحة التثبيت.
3G① 1② 10③ 06④ نورث كارولاينا⑤ B⑥ 050⑦ □⑧
①اكتب الرمز | 3G: صمام الملف اللولبي (3/2 اتجاه) | |||||
②رمز الحجم | 05:0500 سلسلة | 1: 100 مسلسل | 2: 200 مسلسل | 3: 300 مسلسل | ||
③الملف | 10: تحكم واحد 20: التحكم المزدوج | |||||
④حجم المنفذ | م5: م5 | م5: م5 | 06: 1/8' | 06: 1/8' | 08: 1/4' | 10: 3/8' |

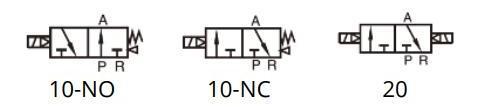

⑤نوع التشغيل | نورث كارولاينا: مغلق عادة لا: مفتوح عادة [ملاحظة: الملف اللولبي المزدوج لا يوجد هذا الرمز] | |||||
⑥الجهد | ج: تيار متردد 220 فولت ب: تيار مستمر 24 فولت ج: التيار المتناوب 110 فولت F: تيار مستمر 12 فولت | |||||
⑦طول الخط | 050: 0.5 م 200: 2.0 م | |||||
⑧نوع الموضوع | - | فارغ: خيط PT / G: G خيط / T: خيط NPT |
مواصفات المنتج
نوع التحكم | طيار داخلي |
نوع الصمام | 3/2 الطريق |
وسط العمل | هواء نظيف |
درجة حرارة العمل | -10 إلى 70 درجة مئوية |
ضغط العمل | 2 إلى 7 بار |
حجم الميناء | Φ3mm |
مادة الجسم | سبائك الألومنيوم |
تشحيم | لا |
الأعلى.تردد العمل | 5 دورات/ثانية |
نوع الملف | النوع الأفقي والنوع العمودي |
الجهد القياسي | تيار مستمر 24 فولت تيار مستمر12 فولت تيار متردد 110 فولت تيار متردد 220 فولت |
مجال الجهد الكهربائي | ±10% |
قوة | تيار مستمر: 2 واط (مع LED) التيار المتردد: 2 فولت أمبير |
تردد العمل | ≥25 هرتز |
وقت الاستجابة | 15 مللي ثانية |
هيكل الحماية | مقاوم للغبار |

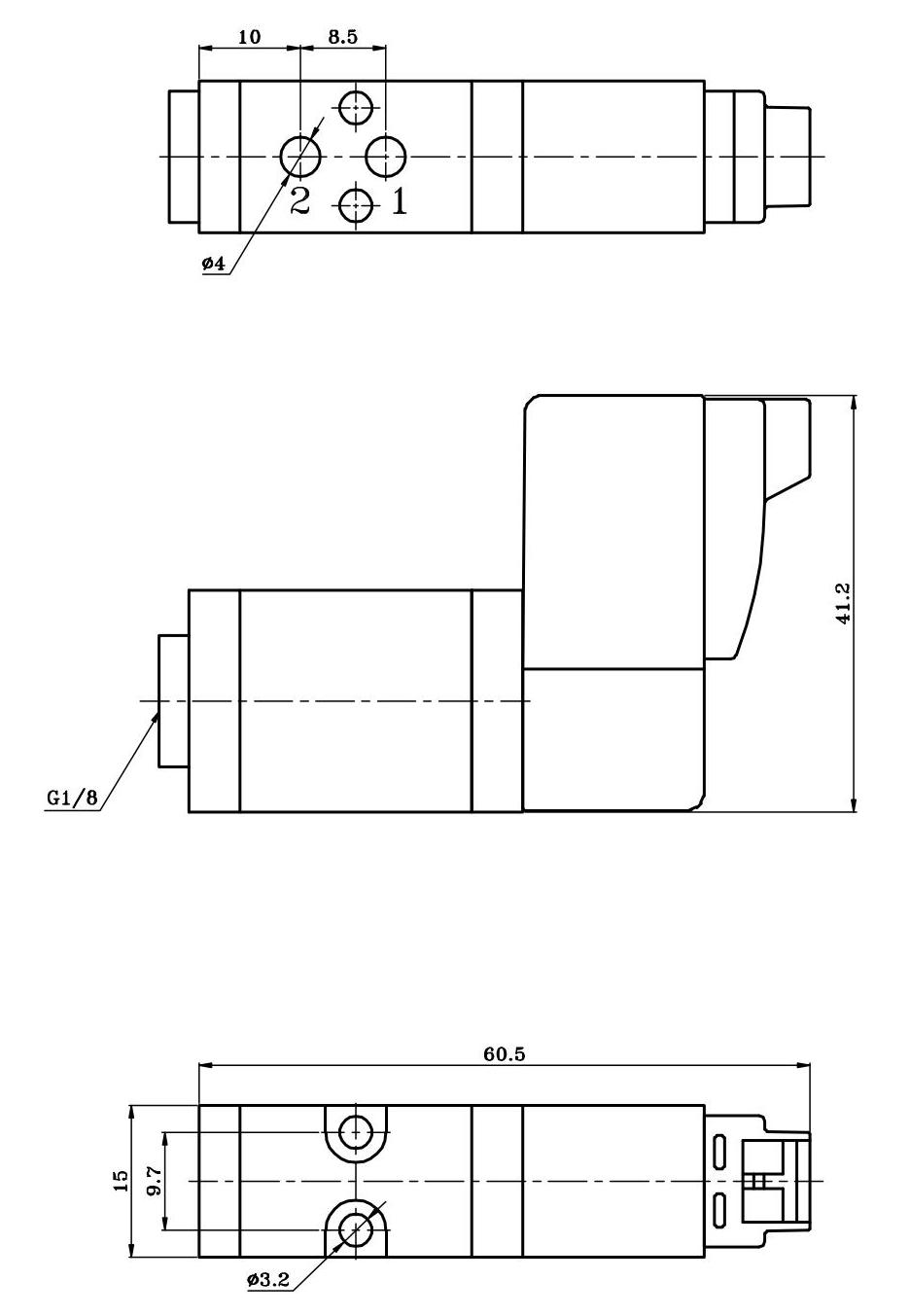

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س1. كيف يعمل صمام الملف اللولبي 3 Way 2؟
يحتوي الصمام ذو الوضعين ثلاثي الاتجاه على 3 منافذ وموضعين ويمكن أن يكون مغلقًا بشكل طبيعي أو مفتوحًا بشكل طبيعي.سيتم فتح الصمام المغلق عادة عند تشغيله وإغلاقه من خلال شد الزنبرك.سيتم إغلاق الصمام المفتوح عادةً عند تشغيله وفتحه مرة أخرى من خلال شد الزنبرك.عادةً ما يستخدم المنفذ الثالث للتنفيس.
س2. ما هي الصمامات 3 2 المستخدمة؟
يحتوي الصمام ذو الاتجاهين 3/2 على ثلاثة منافذ توصيل وموضعين يمكن تشغيلهما عبر صمام الملف اللولبي.يتم استخدامها للتحكم في أسطوانة أحادية الفعل، لقيادة المحركات الهوائية، المستخدمة كصمام نفخ، كصمام تحرير الضغط وفي تطبيقات الفراغ.
س3. كيفية تنظيف صمام الملف اللولبي?
أولاً، احصل على قطعة جافة وناعمة من مادة خالية من الوبر.استخدم هذا لإزالة أي رطوبة زائدة من العلب والتجهيزات.الهدف من الحفاظ على الأسطح جافة هو تقليل التآكل والحفاظ على تحرك الصمامات الهوائية ذات الملف اللولبي بسلاسة لسنوات عديدة.
س5. ماهو الفرق بين 3/2 الطريق و صمام الملف اللولبي 5/2?
الأول له وضعين مع مدخل واحد ومخرج واحد وعادم واحد، والثاني له وضعين مع مخرجين و2 عادم ومدخل واحد.أزرار الضغط وصمامات الفحص هي الاستخدامات الرئيسية لـ 5/2.
س5. استكشاف أخطاء صمام الملف اللولبي وإصلاحها
تحقق مما إذا كان مصدر الطاقة صحيحًا وأن الملف يمكنه تبديد الحرارة عن طريق التهوية.قم بتركيب ملف جديد ولا تقم مطلقًا بتشغيل الملف عندما لا يكون مثبتًا على الصمام.تحقق من وجود رطوبة بالداخل واستبدلها إذا لزم الأمر.استبدل أيضًا أي أجزاء تالفة أو منحنية، وتحقق من توافق الوسائط مع الصمام الخاص بك.
