وصف المنتج
1. الخصائص
① مفتوح عادةً (NO)، مفتوح عند إلغاء تنشيطه، مغلق عند تنشيطه.
② 2 واط صمام كهرومغناطيسي قادرة على العمل عند ضغط تفاضلي صفر.
2. السوائل المطبقة
① الهواء والنفط والغاز والماء والسوائل منخفضة اللزوجة.
② حلقة ختم المواد EPDM/VITON متاحة أيضًا لوسائط الغاز أو السوائل منخفضة التآكل.
3. السوائل غير القابلة للتطبيق
① السوائل التي تتحول إلى سائلة بعد تسخينها وتصبح صلبة بعد تبريدها.
② السوائل المسببة للتآكل القوية.
③ السوائل التي لها لزوجة حركية أكبر من 50CST.
ملحوظة:
* تأكد من نظافة الأنبوب قبل التركيب.
* يرجى تثبيت مرشح الإطار Y أمام صمام الملف اللولبي، من أجل عمر أطول.
ملاحظة: يمكن فقط لصمام الملف اللولبي 2W160، 2W200، 2W250 أن يصنع النوع المفتوح العادي. بالنسبة لصمامات الملف اللولبي OEM، يرجى الاتصال بـ VPC تقنية النيوماتيك.

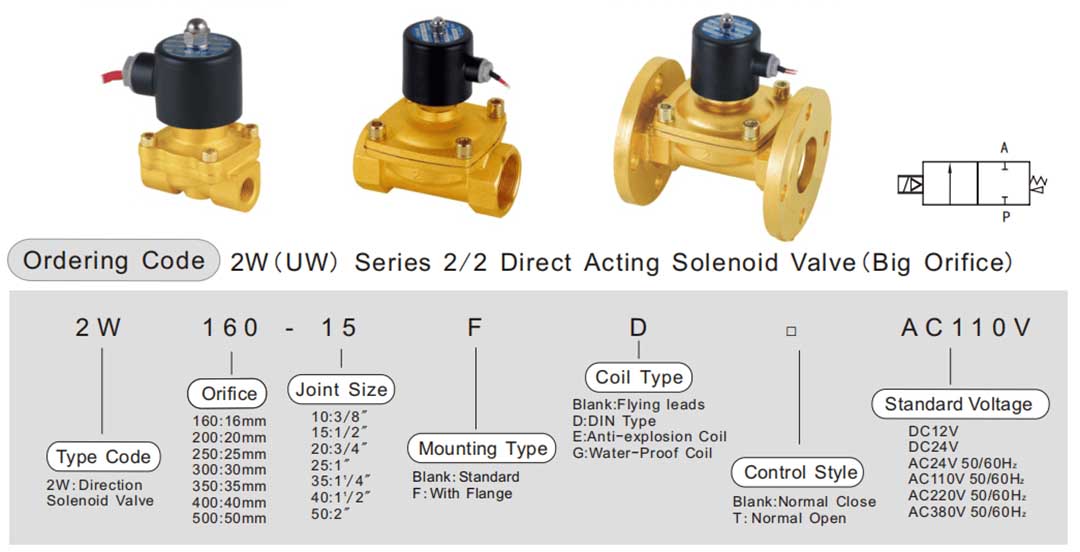

مواصفات المنتج
نموذج | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
وسط التشغيل | الهواء والماء والزيت والغاز | ||||||
نوع التمثيل | نوع التمثيل المباشر | ||||||
نمط التحكم | إغلاق عادي / فتح عادي | ||||||
فتحة | 16mm | 20mm | 25 ملم | 35mm | 40mm | 50mm | |
قيمة السيرة الذاتية | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
حجم المفصل | G3/8 ' | G1/2 ' | G3/4 ' | G1 ' | G11/4 ' | G11/2 ' | G2 ' |
ضغط العمل | الهواء: 0 ~ 0.7 ميجا باسكال الماء: 0 ~ 0.5 ميجا باسكال الزيت: 0 ~ 0.5 ميجا باسكال الغاز: 0 ~ 0.7 ميجا باسكال | ||||||
الأعلى. ضغط | 1.05 MPa | ||||||
درجة حرارة العمل | -5 إلى 80 درجة مئوية (يمكن أن تصل درجة الحرارة إلى -5 إلى 150 درجة مئوية في حالة تغيير الختم) | ||||||
جسم الصمام | النحاس | ||||||
مواد ختم | نبر، فيتون | ||||||

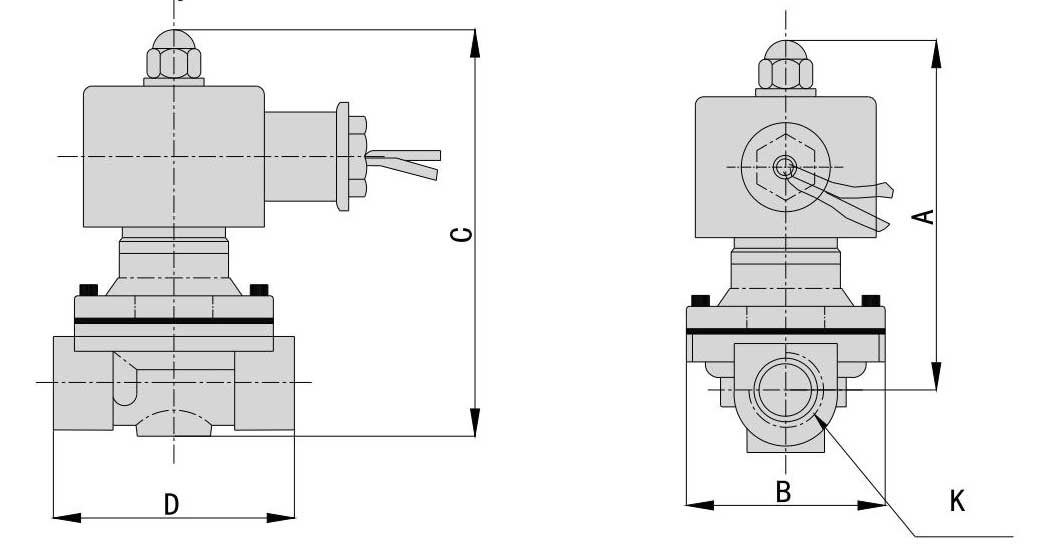

الأبعاد الرئيسية
| نموذج | أ (مم) | ب (مم) | ج (مم) | د (مم) | ك (مم) |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 3/8' |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 1/2' |
| 2W200-20 | 107 | 57 | 117 | 69 | 3/4 ' |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 1' |
| 2W350-35 | 142 | 95 | 172 | 123 | 11/4' |
| 2W400-40 | 142 | 95 | 172 | 123 | 11/2 |
| 2W500-50 | 172 | 123 | 209 | 168 | 2' |
الأسئلة الشائعة عن المنتج
س1. ما هو صمام الملف اللولبي
صمام كهرومغناطيسي عبارة عن وحدات تحكم، عند تنشيطها كهربائيًا أو إلغاء تنشيطها، إما يتم إيقاف تشغيلها أو السماح بتدفق السوائل. يأخذ المحرك شكل مغناطيس كهربائي. عند تنشيطه، يتراكم مجال مغناطيسي يسحب المكبس أو عضو الإنتاج المحوري ضد حركة الزنبرك.
س2. كيف يعمل صمام الملف اللولبي؟ تتكون
صمام كهرومغناطيسي من ملف ومكبس ومجموعة جلبة. في الصمامات المغلقة عادة، يقوم زنبرك رجوع المكبس بتثبيت المكبس على الفتحة ويمنع التدفق. بمجرد تنشيط ملف الملف اللولبي، يؤدي المجال المغناطيسي الناتج إلى رفع المكبس، مما يتيح التدفق.
س3. كيف يتم استخدام صمامات الملف اللولبي ذات الاتجاهين؟
يحتوي صمام الملف اللولبي ثنائي الاتجاه على منفذين، مدخل ومخرج. يعد اتجاه التدفق أمرًا بالغ الأهمية لضمان التشغيل السليم، لذلك يوجد عادةً سهم يشير إلى اتجاه التدفق. يتم استخدامها لبدء/إيقاف تدفق الغاز/السائل وتكون مغلقة في أغلب الأحيان. في حالة انقطاع التيار الكهربائي، سيتم إغلاق الصمام.
س 4. ما الذي يسبب فشل الملف اللولبي؟
يمكن أن يحدث فشل ملف كهرومغناطيسي بسبب عدد من العوامل. سيؤدي تطبيق جهد غير صحيح على الملف إلى فشله وقد يؤدي إلى احتراق الملف. قد تؤدي الزيادات المفاجئة أو المسامير الكهربائية أيضًا إلى إتلاف الملف. لا يمكن إصلاح الملفات المحترقة ويجب استبدالها. تحقق مما إذا كان اتجاه التدفق يتطابق مع المؤشرات الموجودة على جسم الصمام أو يتطابق ضمن الحدود المحددة في دليل الصمام.
اتصل بنا للحصول على ورقة بيانات صمام الملف اللولبي OEM وقوائم الأسعار!
