وحدة خدمة الهواء: دليل كامل للأنظمة الهوائية

◆ موقع VPC الرسمي للغة الإسبانية

هل تعاني معداتك الهوائية في كثير مشاكل مثل من , الأحيان حركة أسطوانة الهواء البطيئة عالقة?

هذه المشكلات ناتجة بشكل رئيسي عن شوائب , الرطوبة ، والضغط غير المستقر في الهواء المضغوط.

تزيل وحدة خدمة الهواء بشكل فعال الملوثات في الهواء ، وتستقر ضغط النظام ، وتمتد عمر المعدات ، وتقلل من تكاليف الصيانة من خلال المعالجة الثلاثية للترشيح ، وتنظيم الضغط ، والتزييت.

1. ما هي وحدة خدمة الهواء؟

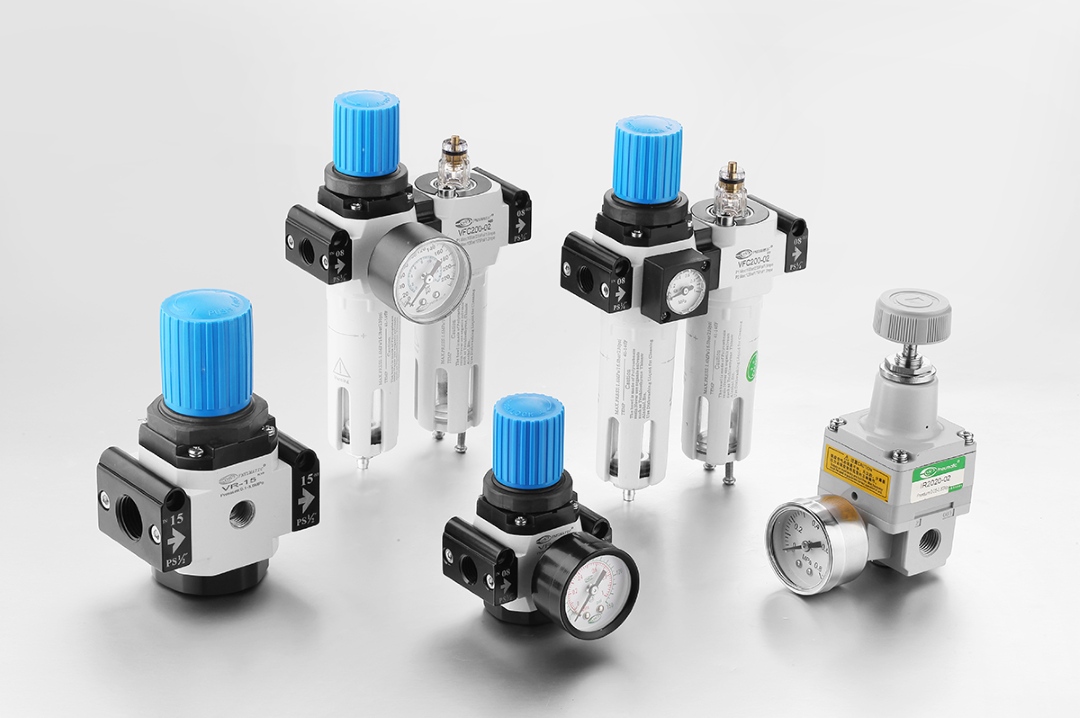

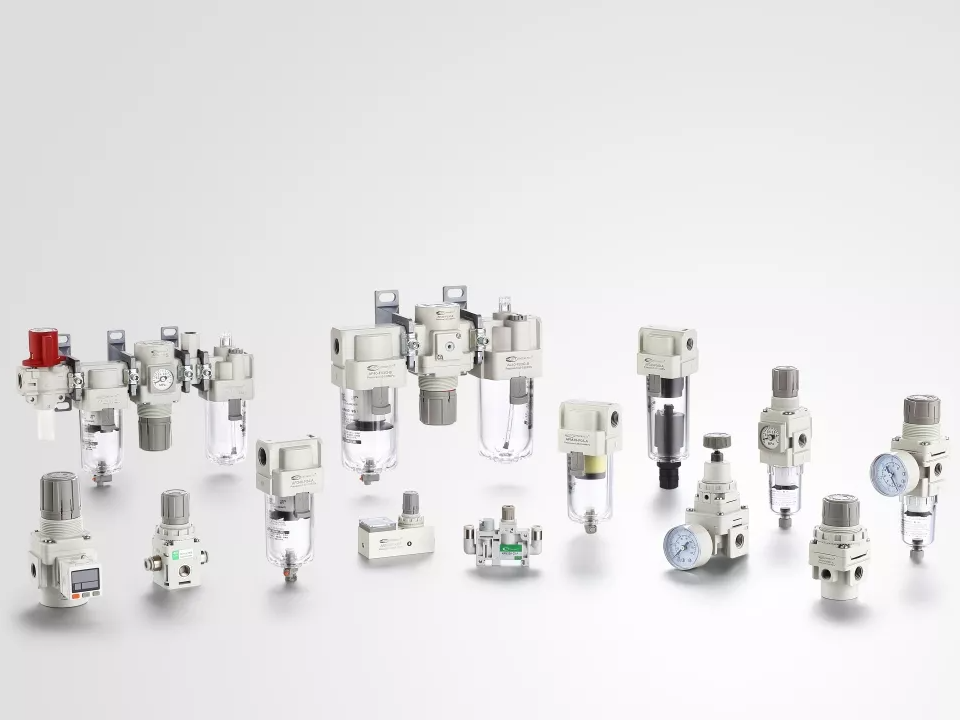

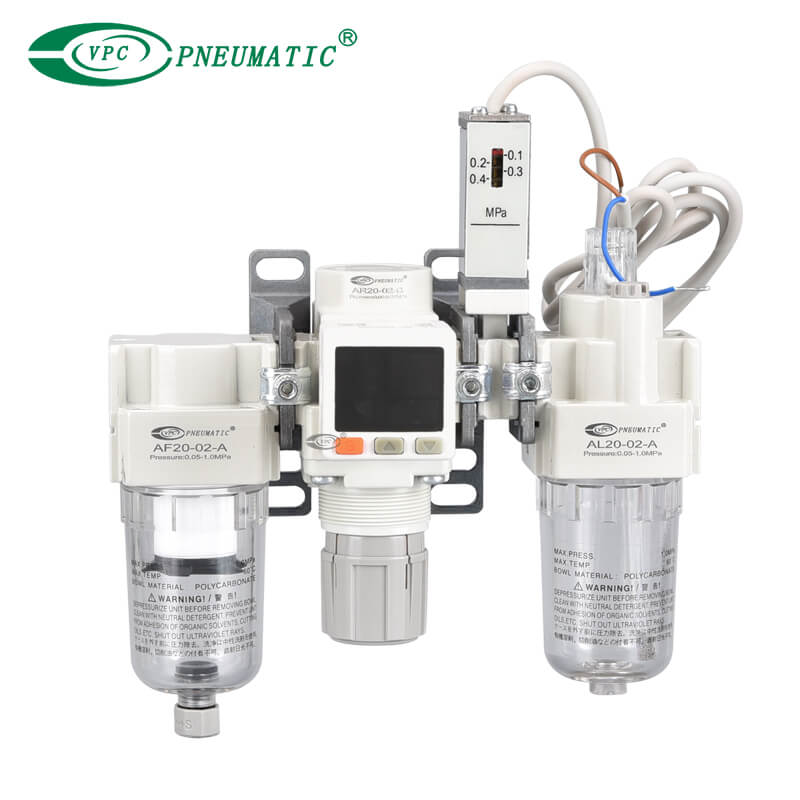

وحدة خدمة الهواء ، المعروفة أيضًا باسم وحدة FRL ، هي وحدة متكاملة مكونة من منظم ضغط , مرشح الهواء ، ومواد التشحيم.

تتمثل وظيفتها الرئيسية في تنظيف الهواء المضغوط وتنظيمه وتليينه قبل أن يصل إلى المكونات الهوائية مثل صمامات الملف اللولبي والأسطوانات الهوائية ، مما يضمن إمدادات الهواء الموثوقة التي تلبي متطلبات المعدات.

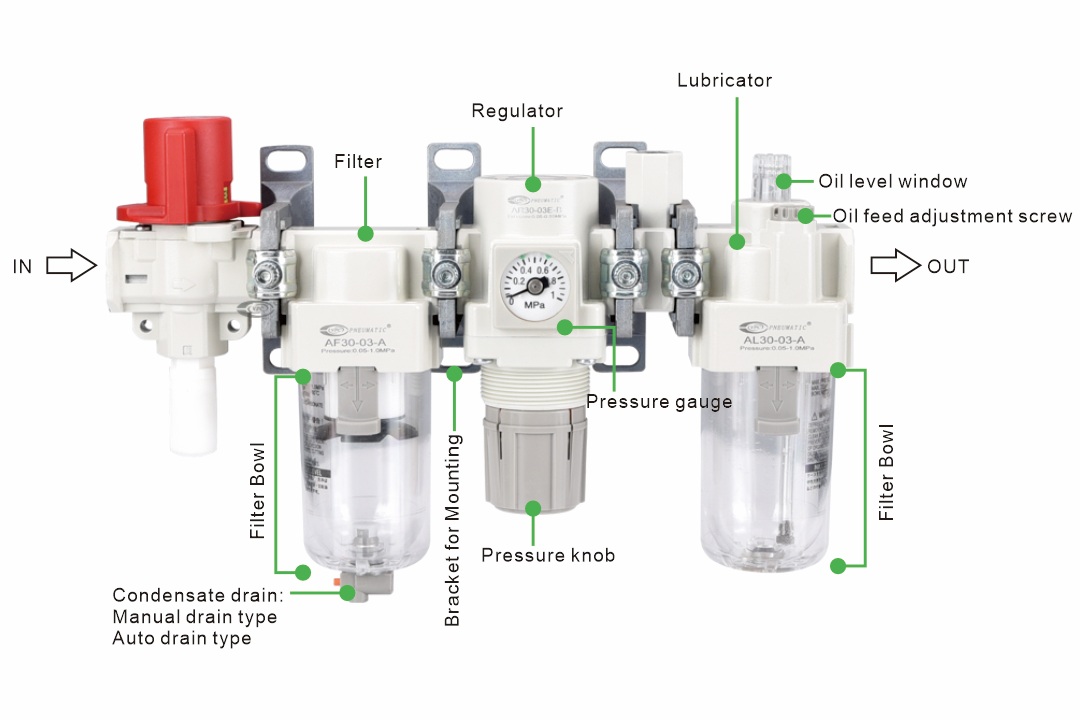

2. ماذا تتكون وحدة خدمة الهواء؟

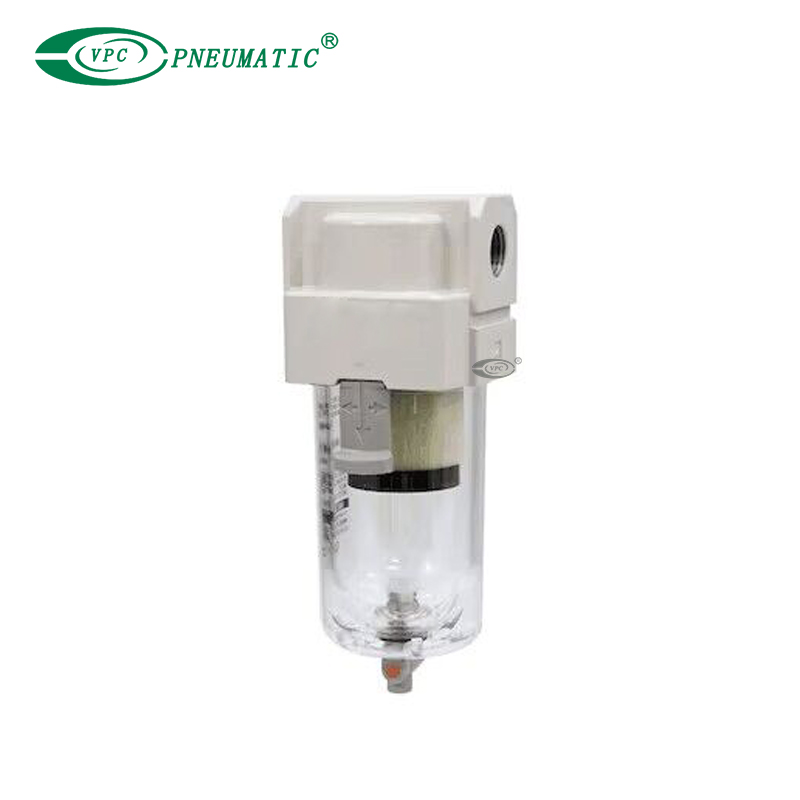

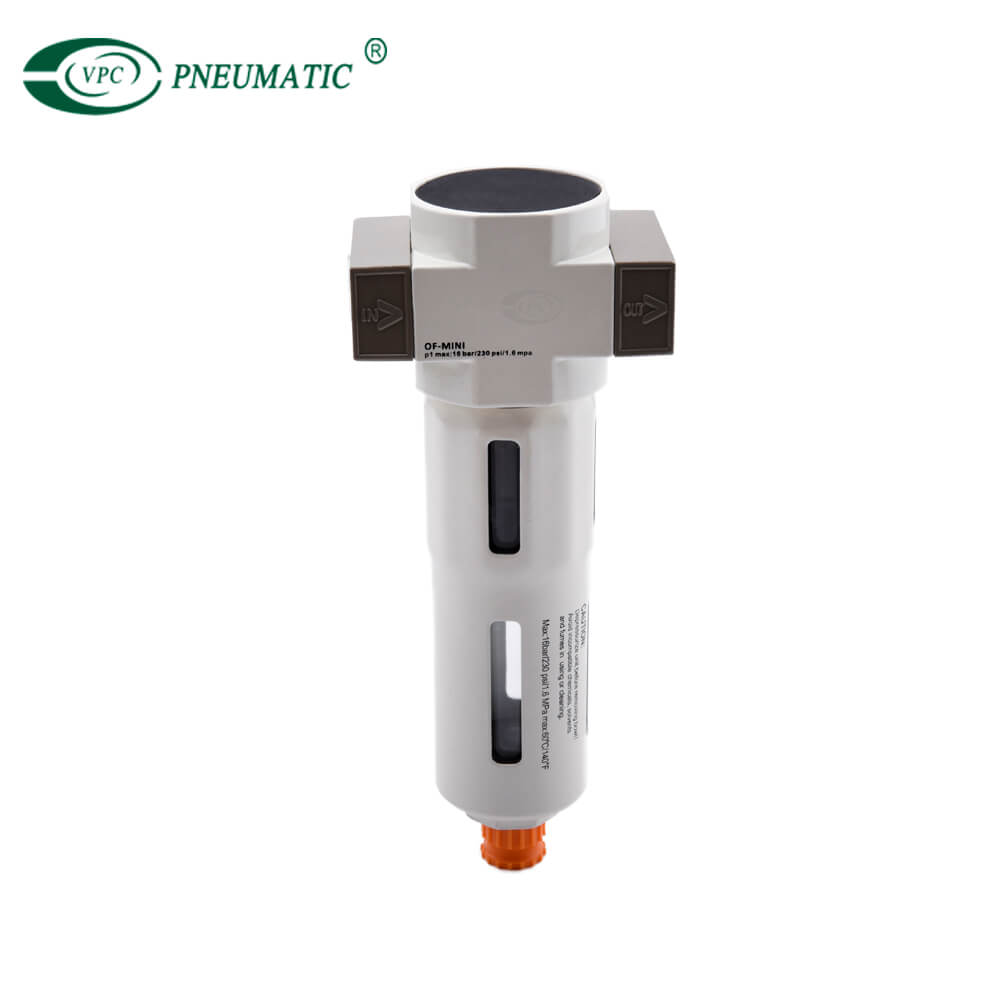

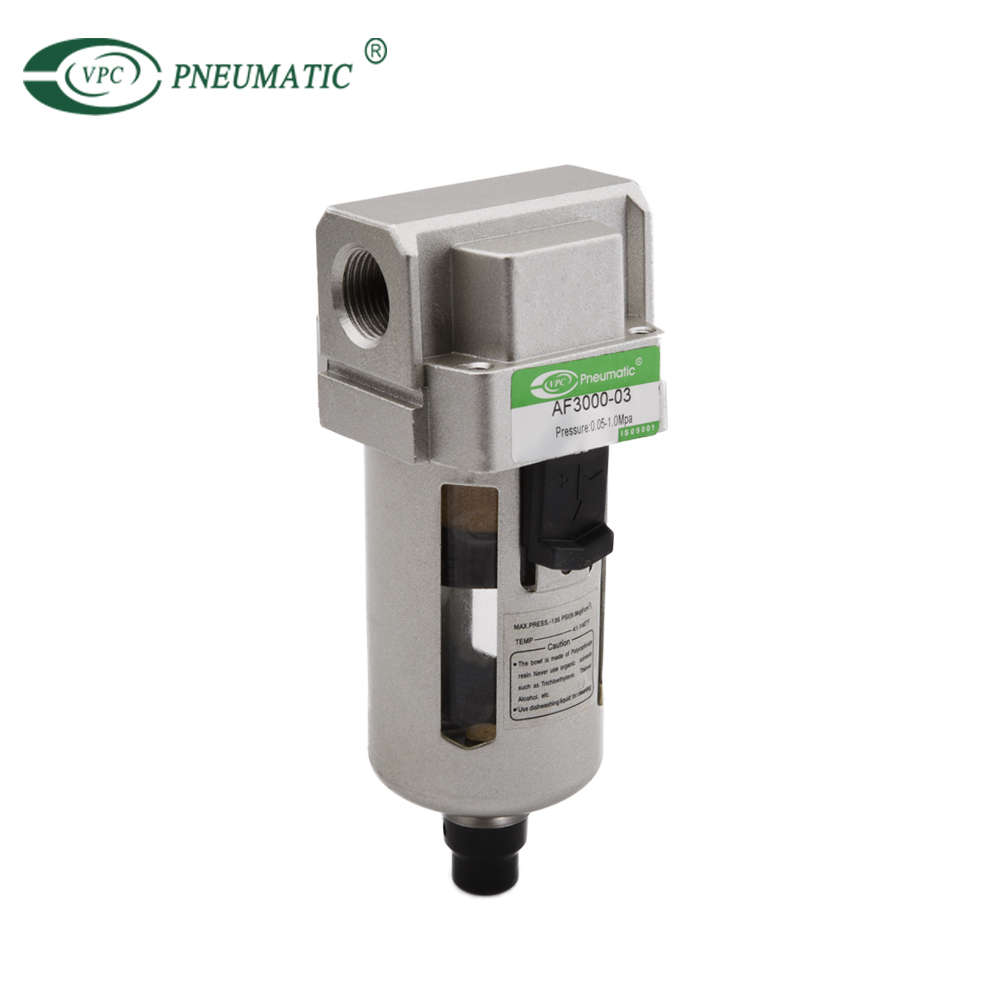

① مرشح الهواء

• وظيفة

يزيل الجزيئات الصلبة ( حطام , الغبار ) والملوثات السائلة ( ضباب زيت , الماء ) من الهواء المضغوط.

• سمات


عنصر التصفية : يلتقط الملوثات والحطام.

Filter Bowl : يفصل ويجمع الرطوبة لإبعاده عن النظام.

التصريف اليدوي أو التلقائي : يزيل المياه المبنية والجزيئات من غلاف المرشح.

• لماذا يهم؟

يمكن أن يضر الهواء القذر بالمكونات الهوائية الحساسة ، ويسبب انسدادًا ، ويقلل من كفاءة النظام.

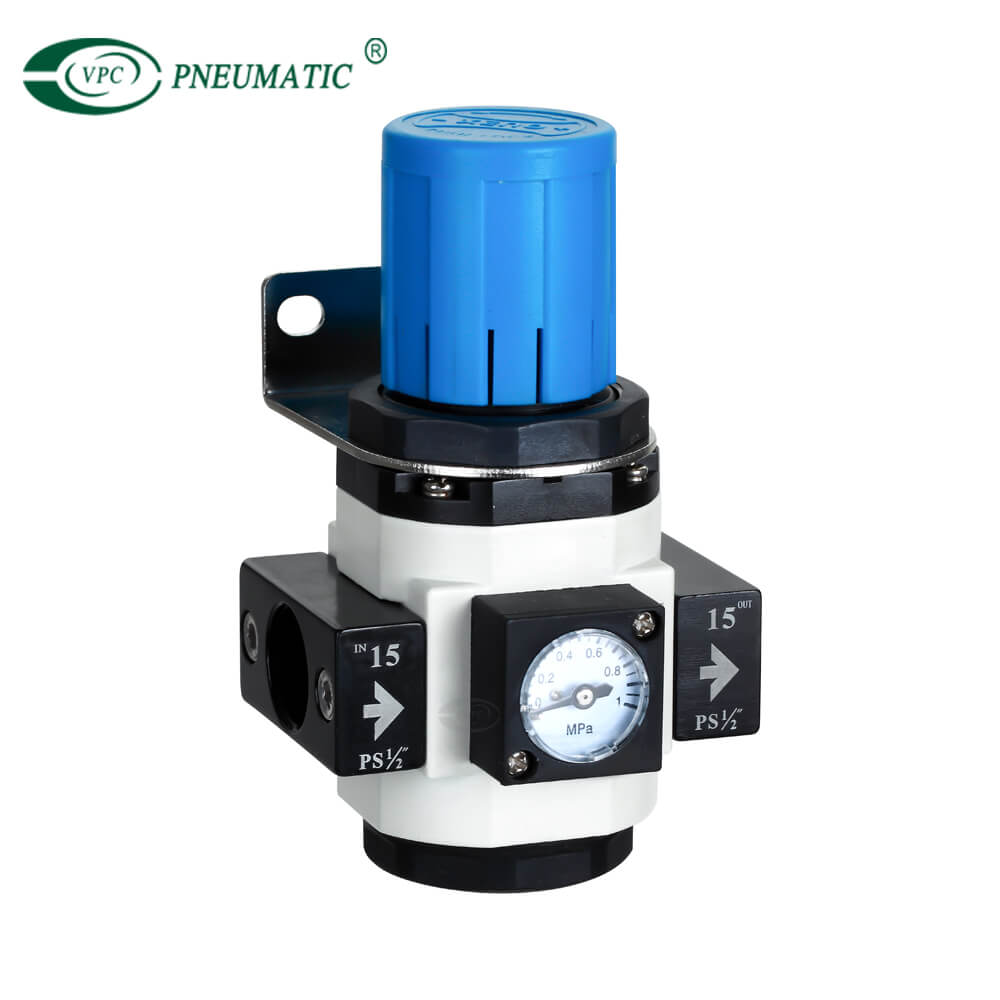

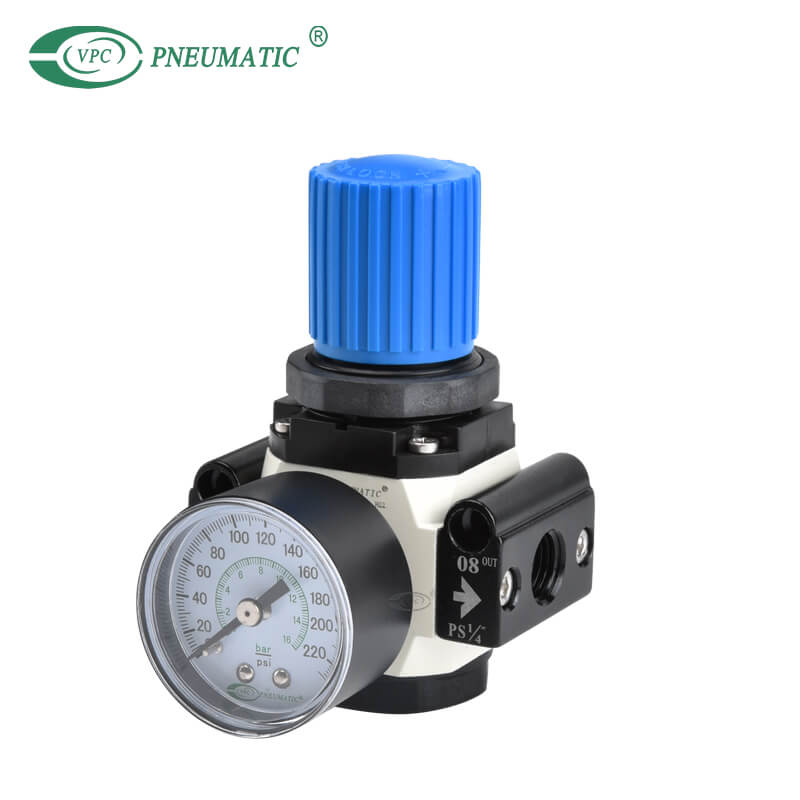

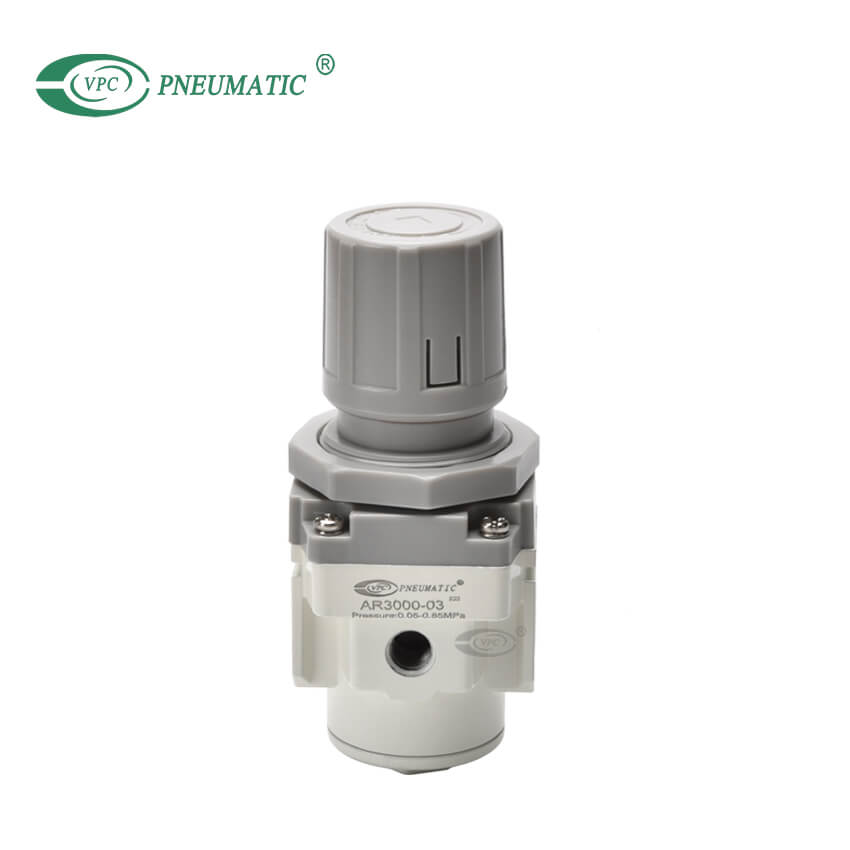

② منظم الضغط

• وظيفة

يتلقى الضغط العالي ، والهواء غير المستقر من الضاغط ويقلله إلى ضغط عمل دقيق , ثابت ، مما يضمن تشغيل النظام الهوائي عند الضغط المطلوب.

• سمات

مقبض الضبط : يسمح للمشغل بتعيين الضغط المطلوب.

مقياس الضغط : يعرض ضغط النظام الحالي للمراقبة.

صمام الإغاثة : يطلق الضغط الزائد لحماية مكونات المصب.

• لماذا يهم؟

الأداء المتسق : يضمن تقديم الأسطوانات نفس القوة في كل مرة.

توفير الطاقة : الكثير من الضغط يضيع الطاقة. ضبط الضغط يقلل من تكاليف التشغيل.

السلامة : يمنع الأضرار التي لحقت مكونات النظام أو المخاطر على المشغلين من الضغط الزائد.

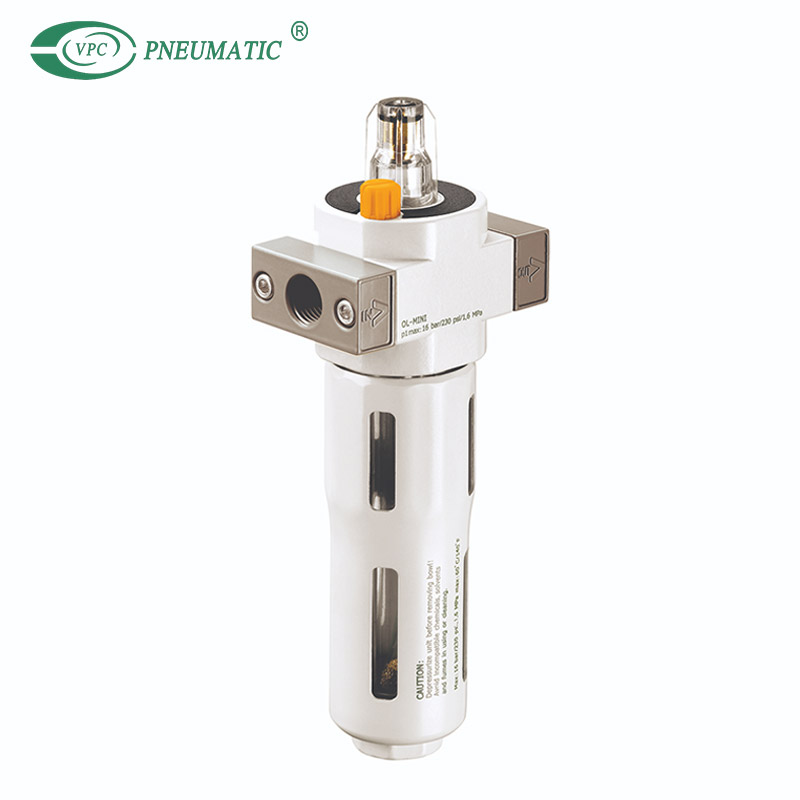

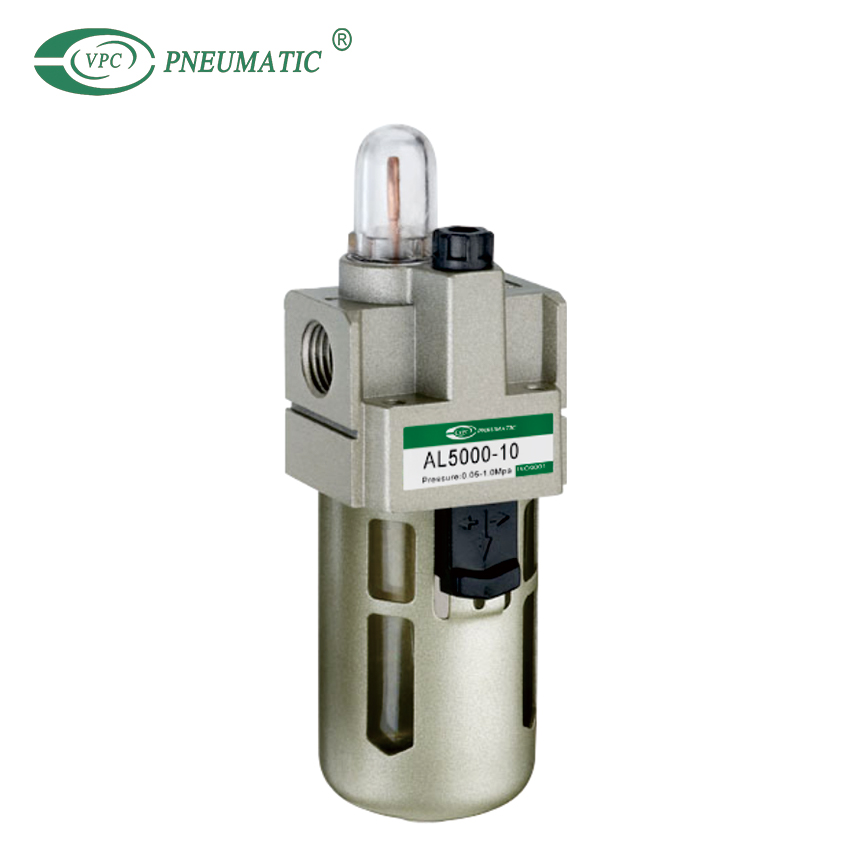

③ تشيخ

• وظيفة

يزدّت تزييك زيت التشحيم الخاص في قطرات صغيرة تخلط بالتساوي مع تدفق الهواء ، مما يوفر تزييتًا مستمرًا للمكونات الهوائية مثل الأسطوانات الهوائية وصمامات الملف اللولبي.

• سمات

خزان الزيت : يخزن زيت التشحيم.

آلية التعديل : تتحكم في كمية الزيت الذي يدخل النظام.

الجهاز الذري : يحول الزيت إلى ضباب ناعم ويخلطه بالهواء.

• لماذا يهم؟

يقلل من الاحتكاك والارتداء ، وتوسيع عمر المعدات وتحسين الكفاءة.

3. ماذا تفعل وحدة خدمة الهواء؟

وحدة خدمة الهواء هي مكون هوائي يستخدم لتحسين جودة الهواء وحماية المعدات الهوائية.

① تطهير الهواء المضغوط : قم بإزالة جزيئات الرطوبة والغبار والصدأ للحفاظ على نظافة الهواء.

② استقرار ضغط الهواء : قياس وتنظيم الضغط لمنع الأضرار الناجمة عن الضغط الزائد.

③ تقليل التآكل : تزييت يقلل من التآكل الناجم عن الأكسدة والاحتكاك.

④ تمديد عمر الخدمة : يزيد من عمر المكونات الهوائية بنسبة 40-60 ٪.

⑤ تكاليف الصيانة المنخفضة : يقلل من نفقات الصيانة بنسبة 35 ٪.

⑥ تحسين كفاءة الطاقة : يعزز كفاءة النظام بنسبة 15-25 ٪.

⑦ تعزيز موثوقية النظام : يزيد من الموثوقية الكلية بنسبة تصل إلى 80 ٪.

4. كيفية اختيار وحدة خدمة الهواء (وحدة FRL)؟

تحديد حجم المنفذ*1	تأكيد حجم مؤشر الترابط لمنفذ Inlet/Outlet FRL . الأحجام الشائعة: M5 ، G1/8 '، G1/4 ' ، G3/8 '، G1/2 ' ، G3/4 '، G1 '.
حساب معدل التدفق المطلوب	تأكد من تدفق FRL المقنن ≥ الحد الأقصى للتدفق المطلوب للنظام لمنع فقدان الضغط بسبب عدم كفاية التدفق.
حدد نطاق الضغط	يجب أن يغطي النطاق القابل للتعديل للمنظم ضغط العمل الذي تتطلبه الجهاز.
دقة الترشيح	5 - 50μm	مناسبة لحماية المحركات الهوائية , أسطوانات كبيرة, والأدوات الهوائية في التطبيقات ذات المتطلبات المنخفضة.
	1 - 5μm	الاختيار القياسي ، مناسب لحماية صمامات الملف اللولبي ، المنظمون المعززون ، الأسطوانات الدقيقة ، ومعظم التطبيقات العامة.
	0.01 - 1μm	تستخدم في الصناعات ذات متطلبات النظافة العالية ، مثل تصنيع أشباه الموصلات والغذاء والمستحضرات الصيدلانية.
نوع الصرف*2	نوع الصرف التلقائي / نوع الصرف اليدوي
نوع الجمع	FRL	يستخدم فقط للإشارة بوضوح إلى المعدات التي تتطلب تزييتًا خارجيًا.
	الاب	النوع الأساسي. مناسبة لجميع المكونات المشاعر الذاتية.

*1) يجب حجم المنفذ أصغر ألا يكون من حجم خط الأنابيب الرئيسي لتجنب مقاومة التدفق الإضافية.

*2) إذا لم يتمكن موظفو الصيانة بشكل متكرر أو تم تثبيت وحدة FRL في موقع يصعب رؤيته ، يوصى بنوع التصريف التلقائي.

5. تركيب وحدة خدمة الهواء والصيانة

① التثبيت

• الاتجاه : تثبيت وفقًا لسهم اتجاه تدفق الهواء على الوحدة (عادةً بالترتيب F → R → L). المرشح هو دائما أولا .

• الموضع : قم بتثبيت أقرب ما يمكن إلى معدات استخدام الهواء وتأكد من سهلة الوصول إلى مقياس الضغط وكأس التصريف والزيت.

• الدعم : بالنسبة للوحدات الكبيرة ، استخدم الأقواس لإصلاحها في مكانها وتجنب الحمل المفرط على الأنابيب.

② الصيانة

• استبدال عنصر التصفية : استبدل كل عامين أو عندما يتجاوز انخفاض الضغط 0.1 ميجا باسكال (شريط واحد).

• استنزاف منتظم : تحقق من مصيدة الماء وتصريفها يوميًا أو أسبوعيًا.

• ضبط الضغط : تحقق بانتظام وضبط المنظم للحفاظ على ضغط الإخراج المتسق.

• مستوى زيت الزيت : تأكد من ملء خزان الزيت بالنوع الصحيح وكمية الزيت لتجنب الجافة.

توفر وحدات خدمة الهواء مستقرة , نظيفة ، وتشحيم الهواء من خلال مكونات FRL (المرشحات ، والمنظمين ، ومواد التشحيم) لضمان التشغيل الفعال للنظام. يتم استخدامها على نطاق واسع في التصنيع ، والسيارات ، والأطعمة والمشروبات ، وصناعات الأدوية ، والمنسوجات ، وهي ضمان مهم للأتمتة الصناعية.

نحن نقدم مجموعة متنوعة من وحدات FRL عالية الأداء . إذا كان لديك أي أسئلة حول الاختيار أو المطابقة ، فيرجى الاتصال بـ VPC Pneumatic!

التعليمات

1. ماذا تقصد بوحدة FRL؟

وحدة FRL هي اختصار لوحدات تحضير الهواء ، تتكون من ثلاثة مكونات أساسية: منظم , المرشحات ، ومواد التشحيم.

2. هل يحتاج النظام الهوائي إلى تزييت؟

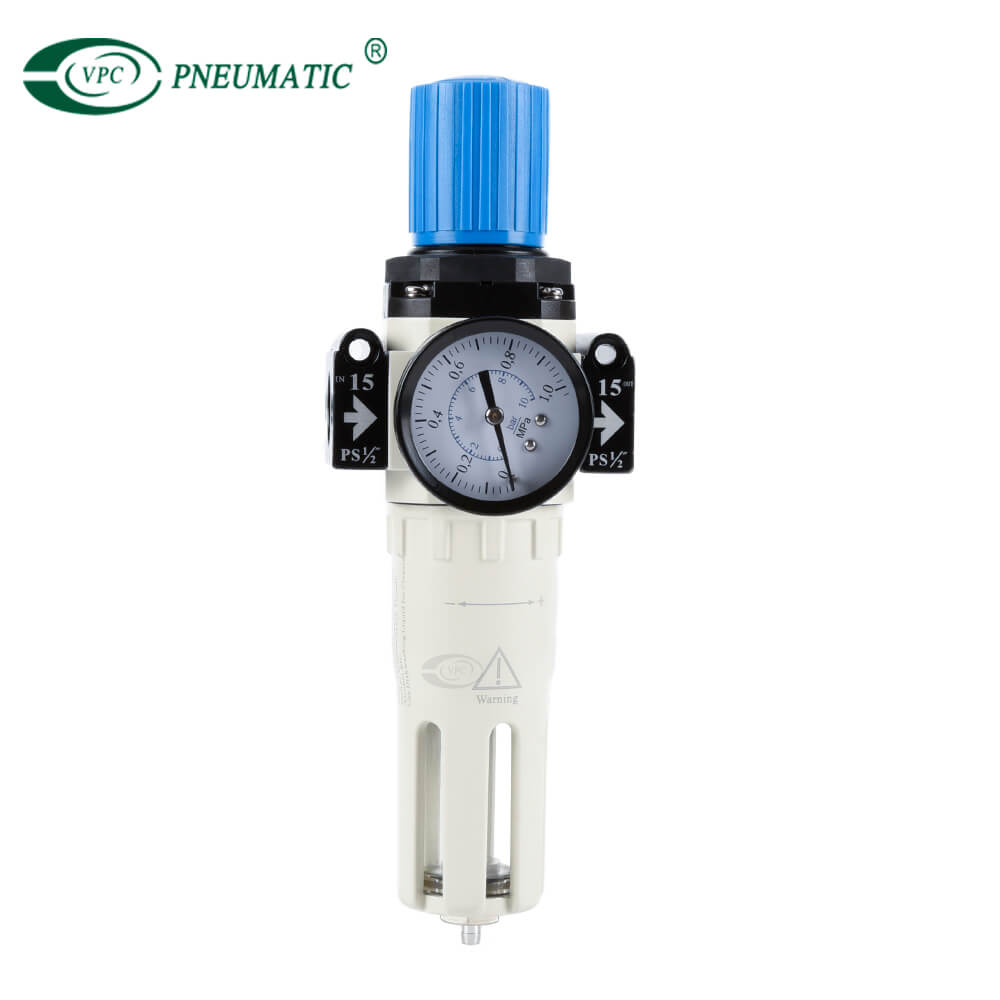

استخدم 'L ' (تشيخ) فقط إذا كان دليل المعدات الخاص بك يتطلب تزييتًا خارجيًا على وجه التحديد . إذا كانت أجهزتك المصب مشحمًا ذاتيًا ، فيجب عليك اختيار مجموعة FR (Filter + منظم) بدون تزييت. نحن نقدم كلا المجموعتين لراحتك.

3. لماذا لا يمكن لمنظم الضغط أن يحمل الضغط؟

• تحقق من آلية القفل : تأكد من أن مقبض الضبط في موضع ' غير مؤمن ' (عادة عن طريق سحب أو تحول).

• تحقق من ضغط Inlet : تأكد من أن ضغط المنبع الذي يدخل FRL مرتفع بما فيه الكفاية. يمكن للمنظمين تقليل الضغط فقط ، وليس زيادته. يجب أن يكون ضغط المجموعة أقل من ضغط العرض.

• تحقق من الحمل الزائد للتدفق : إذا كان استهلاك الهواء المصب مرتفعًا جدًا ويتجاوز التدفق المقنن لـ FRL ، فقد ينخفض الضغط بسرعة عند بدء الجهاز. حاول إيقاف بعض الأجهزة المصب لمعرفة ما إذا كان الضغط يستقر.

• الفشل الداخلي : إذا كان كل ما سبق على ما يرام ، فقد تكون القضية حجابًا تالفًا أو ربيعًا مكسورًا أو انسدادًا من الحطام. في هذه الحالة ، اتصل بموردك للحصول على مجموعة إصلاح أو استبدال المنظم.

4. كم مرة يجب أن أقوم بتغيير عنصر المرشح؟

هذا يعتمد على جودة الهواء وتكرار الاستخدام . بشكل عام ، يوصى بتغييره كل 6 إلى 12 شهرًا ، أو عندما تلاحظ انخفاضًا كبيرًا في الضغط على مقياس الضغط عندما لا تكون الوحدة قيد الاستخدام.

5. ما الذي يجب وضعه في وحدة خدمة الهواء؟

يجب عليك استخدام مواد التشحيم المصممة خصيصًا للأنظمة الهوائية (عادةً ما تكون ISO VG32 أو لزوجة مماثلة). لا تستخدم زيت المحرك العادي أو الزيت الهيدروليكي.
