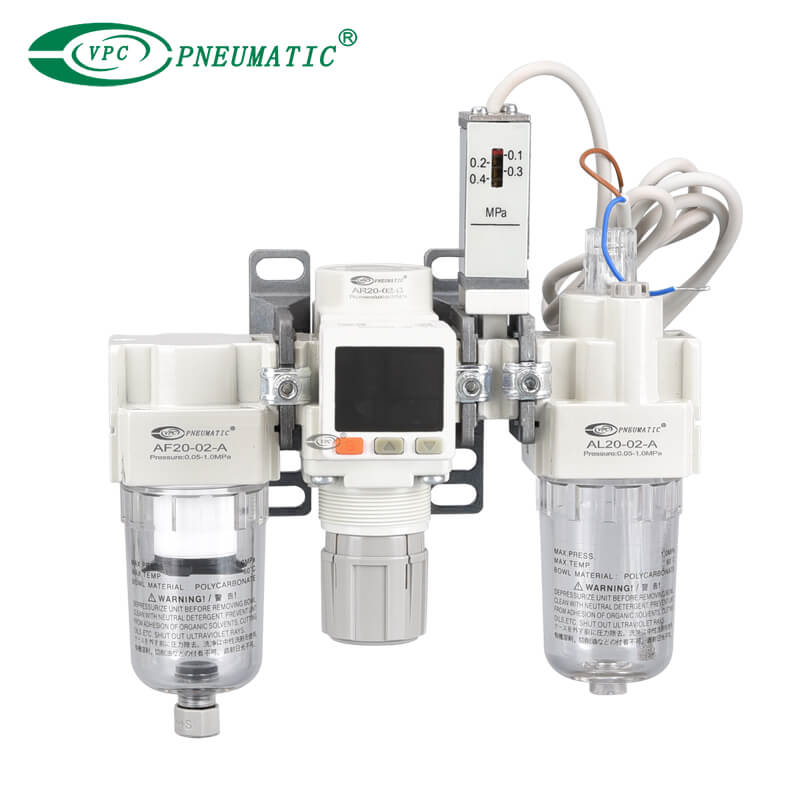

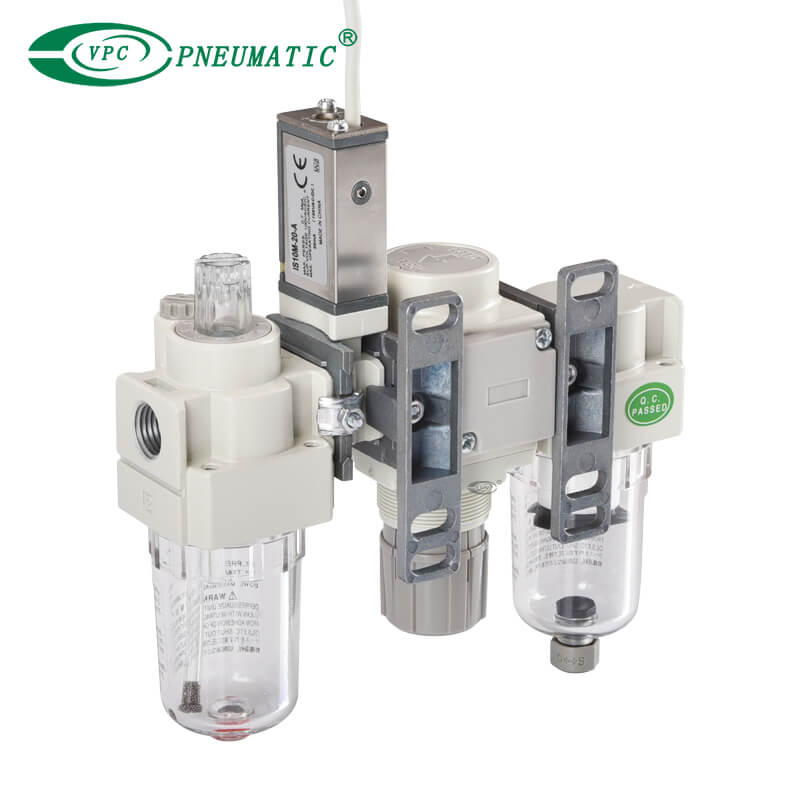

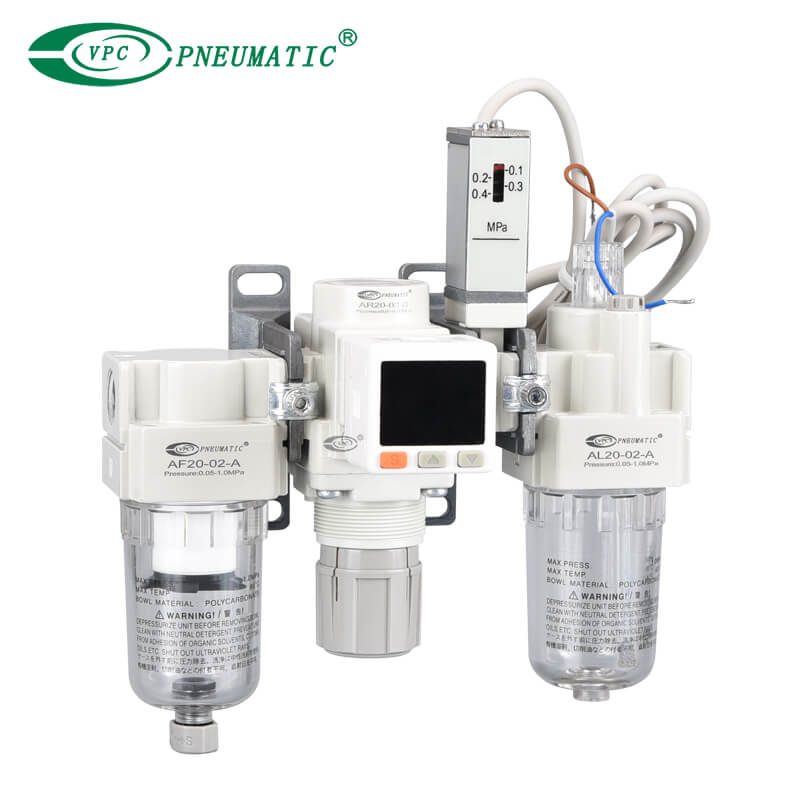

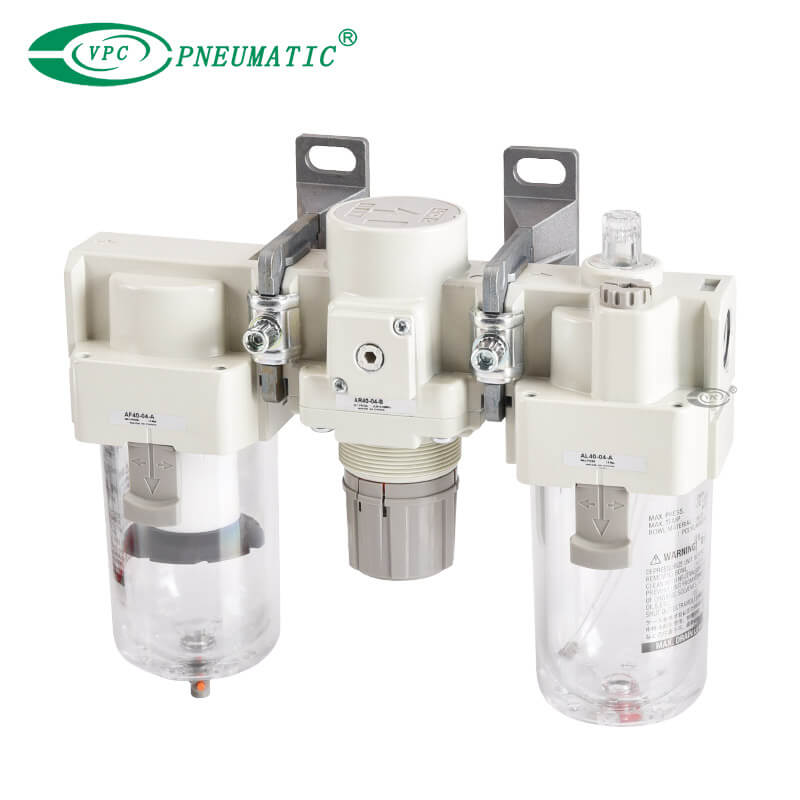

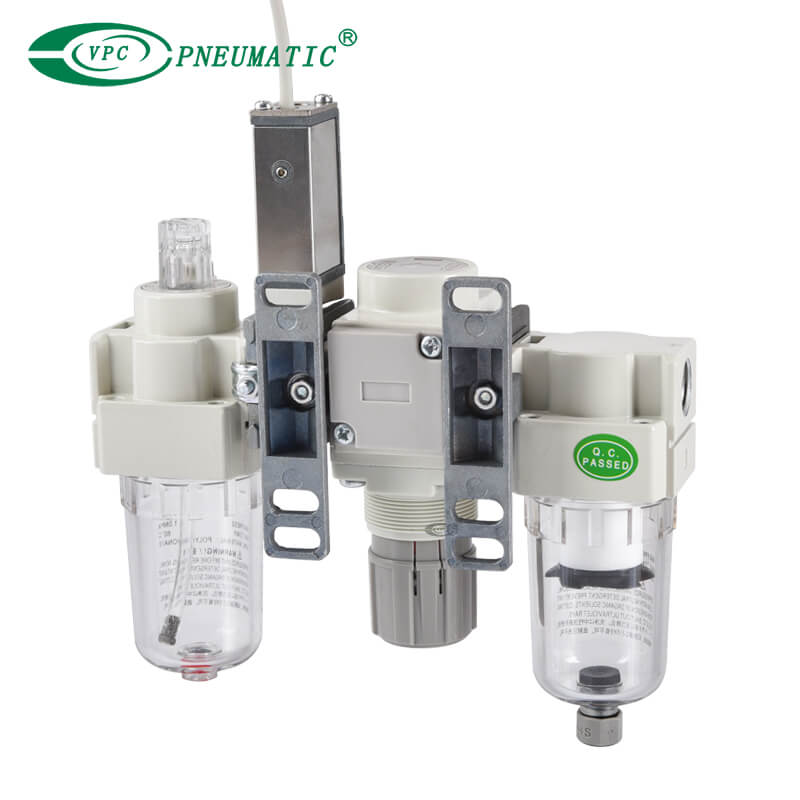

وحدات AC20-A إلى AC60-A FRL مع مفتاح الضغط

■  ميزة المنتج

تم دمج معظم ميزات AC-A وAC-B في واقيات الوعاء الشفافة AC-D لتوفير الرؤية الكاملة؛ أجهزة القياس ومفاتيح الضغط المدمجة؛ تقليل مساحة الصيانة وتبسيط تغيير العناصر في مرشحات سلسلة AF-D.

1. تصميم وحدات مع نمط جسم موحد. تركيب قابل للتبديل مع المنتج الموجود

2. مجموعة موسعة من محولات الأنابيب والواجهات ومفاتيح الضغط المعيارية.

3. استبدال العناصر بسهولة. العنصر والوعاء قطعة واحدة. يمكن إجراء الاستبدال يدويًا.

4. منظم توفير الطاقة. انخفاض الضغط: ماكس. تحسن بنسبة 50%

5.  مساحة صيانة منخفضة: الحد الأقصى. تخفيض 46%

6.  تتوفر خيوط Rc أو NPT أو G.

مثال الطلب:

خيار/شبه قياسي: حدد واحدًا لكل من a إلى j.

الخيار/رمز شبه قياسي:  عند الحاجة إلى أكثر من مواصفة واحدة، قم بالإشارة  بالترتيب الأبجدي الرقمي.

الموديل: AC30-F03DE1- 16NR -D

■ سي امبول

*1) دليل التصريف هو NPT1/8 (ينطبق على AC20-D) وNPT1/4 (ينطبق على AC30-D إلى AC60-D). يأتي منفذ التصريف التلقائي مع Φ3/8' وصلة هوائية سريعة (ينطبق على AC30-D إلى AC60-D).

*2) دليل التصريف هو G1/8 (ينطبق على AC20-D) وG1/4 (ينطبق على AC30-D إلى AC60-D).

*3) عندما لا يتم تطبيق الضغط، سيتم ترك المكثفات التي لا تبدأ آلية التصريف التلقائي في الوعاء. يوصى بإطلاق المكثفات المتبقية قبل إنهاء العمليات لهذا اليوم.

*4) إذا كان الضاغط صغيرًا [0.75 كيلووات، وكان تدفق التفريغ أقل من 100 لتر/دقيقة (ANR)]، فقد يحدث تسرب للهواء من محبس الصرف أثناء بدء العمليات. يوصى بنوع NC.

*5) عند توصيل مقياس الضغط، سيتم تركيب مقياس ضغط 1.0 MPa للنوع القياسي (0.85 MPa). مقياس ضغط 0.4 MPa لنوع 0.2 MPa.

*6) يمكن ضبط الضغط أعلى من الضغط المواصفة في بعض الحالات، لكن استخدم الضغط ضمن نطاق المواصفات.

*7) يتم توفير واقي الوعاء كمعدات قياسية (البولي كربونات).

*8) يتم توفير واقي الوعاء كمعدات قياسية (نايلون).

*9) لا يتوفر الجمع بين التصريف التلقائي من النوع العائم C وD.

*10) بدون وظيفة الصمام.

*11) الجمع بين الوعاء المعدني 2 و8 غير متوفر.

*12) عند الاختيار مع منفذ التصريف W: مرشح هواء مضغوط، سيكون محبس التصريف الخاص بأداة التشحيم مزودًا بتركيبات بارعة.

*13) بالنسبة لنوع سن الأنبوب: NPT لا يمكن استخدامه مع مقياس الضغط من النوع الدائري M: (مع منطقة ملونة). متاح حسب الطلب خاص. سيتم تجهيز مفتاح الضغط الرقمي بوظيفة اختيار الوحدة، مع ضبطه على رطل لكل بوصة مربعة في البداية.

*14) للخيارات: E1، E2، E3، E4

*15): بالنسبة لنوع سن الأنبوب: NPT فقط

*16) △ : حدد بالخيارات: E1، E2، E3، E4

■  المواصفات

*1) لا تتوفر خيوط التوصيل مقياس ضغط لوحدة FRL المزودة بمقياس ضغط من النوع المربع المدمج أو المزودة بمفتاح ضغط رقمي.

*2) -5 إلى 50 درجة مئوية للمنتجات المزودة بمفتاح الضغط الرقمي.

*3) يبلغ معدل التدفق 5 قطرات أو أكثر/دقيقة في ظل الظروف التالية: ضغط المدخل 0.5 MPa؛ زيت توربين من الدرجة الأولى (ISO VG32)؛ درجة الحرارة عند 20 درجة مئوية؛  صمام تعديل الزيت مفتوح بالكامل.

بالنسبة للدائرة التي يتم تشغيلها وإيقاف تشغيلها بشكل متكرر على جانب المخرج، قم بإجراء الضبط بحيث يصبح متوسط ​​استهلاك الهواء في الدقيقة هو  الحد الأدنى لمعدل تدفق التنقيط أو أكثر.

■  الأبعاد الرئيسية

   مع تخفيف الضغط 3- منفذ صمام (V)
