وحدة تحضير الهواء FRL: أخطاء الإعداد التي تقتل المكونات الهوائية

الموقع الرسمي للمكسيك: https://vpc-pneumatic.mx/

السبب الوحيد الأكثر شيوعًا لفشل المكونات الهوائية المبكر ليس الأجزاء الرخيصة، بل هو الهواء المضغوط الملوث أو غير المنظم أو سيئ التشحيم. تعمل وحدة FRL (مرشح-منظم-مشحم) ذات الحجم الصحيح والتي يتم صيانتها على منع الغالبية العظمى من حالات فشل الصمامات اللولبية، وتآكل سدادات الأسطوانات، وانسدادات مولدات التفريغ التي تصيب خطوط الإنتاج الآلية. ومع ذلك، في الدراسات الاستقصائية الميدانية عبر فرق الصيانة الصناعية، تعد أخطاء إعداد FRL هي السبب الجذري الأكثر تجاهلًا في كثير من الأحيان.

1. لا يوجد FRL على الإطلاق — أو النوع الخاطئ لتطبيقك

ما الذي يحدث : يقوم منشئ الآلة بتوصيل الصمامات الهوائية والأسطوانات الهوائية مباشرة برأس هواء المتجر. في غضون أسابيع: تتكدس جزيئات الصدأ في بكرات صمام الملف اللولبي، ويؤدي تكاثف الماء إلى تآكل الأسطوانات داخليًا، وتتشقق الحلقات الدائرية الجافة دون تشحيم.

الحد الأدنى من الإعداد القابل للتطبيق لأي نظام هوائي:

• تحتاج كل آلة على الأقل إلى مرشح + منظم (وحدة FR أو AFR).

• لا تكون هناك حاجة إلى أداة التشحيم إلا إذا كانت مكوناتك تتطلب هواءً مشحمًا.

تحذير : بمجرد إدخال رذاذ الزيت، يجب أن تكون جميع المكونات النهائية متوافقة - لا تخلط أبدًا المكونات المشحمة وغير المشحمة في نفس الفرع. يحدد كل من SMC وFesto ما يلي: في حالة التبديل إلى التشغيل بدون تشحيم، استبدل جميع الأنابيب والتجهيزات النهائية لإزالة بقايا الزيت.

درجة الترشيح حسب التطبيق :

2. تم تركيب وحدة FRL في الخلف أو على الجانب أو بعيدًا جدًا عن الماكينة

ما الخطأ :

• التدفق للخلف : يدخل الهواء إلى منفذ المخرج. لا يستطيع الفلتر فصل الماء، ولا يستطيع المنظم التحكم في الضغط، ويقوم جهاز التشحيم بتقطير الزيت إلى المنظم بدلاً من مجرى النهر. تحتوي العديد من الوحدات على أسهم IN → OUT ملقاة داخل الجسم - وتجاهل ذلك يعني عدم وجود أي ترشيح أو تنظيم.

• الوعاء لا يشير إلى الأسفل : يجب أن يكون وعاء الفلتر متجهًا عموديًا إلى الأسفل (±5° كحد أقصى وفقًا لمواصفات Festo) حتى يتم تجميع المكثفات وتصريفها. يقوم الفلتر الجانبي أو المقلوب بتمرير المياه مباشرة من خلاله.

• الوحدة بعيدة جدًا عن نقطة الاستخدام : كل متر من الأنابيب بين FRL والصمامات الخاصة بك يضيف فقدان الاحتكاك وانخفاض الضغط. بالنسبة للخطوط التي يزيد طولها عن 5-10 أمتار، قم بتركيب منظم مرشح ثانوي بالقرب من الماكينة، وليس فقط في غرفة الضاغط.

الحل : قم بتركيب FRL على بعد 3 أمتار من مدخل الهواء الرئيسي للماكينة ، عموديًا، مع وضع الوعاء لأسفل. اترك مساحة خالية أسفل الوعاء لتشغيل التصريف اليدوي (بحد أدنى 50 مم). استخدم شريحة التثبيت الصحيحة - تشتمل كل من سلسلتي SMC AC وFesto FRC-D على حوامل مخصصة للحائط/اللوحة.

3. ضبط المنظم على 'أعلى جدًا' أو 'منخفض جدًا' أو 'تم الضبط والنسيان'

ما الخطأ :

• مرتفع جدًا : يؤدي الضغط الزائد إلى تسريع تآكل سدادة الأسطوانة وزيادة استهلاك الهواء ويمكن أن يتجاوز معدلات ضغط المكونات. تم تصنيف الأسطوانات الهوائية القياسية بـ 1.0 ميجا باسكال - وتعمل بشكل مستمر عند 0.9 ميجا باسكال ولا تترك أي هامش أمان تقريبًا.

• منخفض جدًا : أقل من الحد الأدنى لضغط التشغيل للصمامات السفلية (عادةً 0.15-0.2 ميجا باسكال للصمامات البكرية التي يتم تشغيلها بشكل تجريبي)، تصدر الملفات اللولبية صوت طقطقة لكن البكرات لا تتحرك. تفقد الأسطوانات القوة والسرعة.

• 'ضبط ونسيان' : يتعب المنظم مع مرور الوقت. إن المنظم الذي تم ضبطه على 0.5 ميجا باسكال قبل عامين قد يوفر 0.35 ميجا باسكال اليوم. بدون مقياس الضغط، لن تعرف أبدًا حتى تبدأ الأجزاء في الانخفاض.

أفضل الممارسات :

• اضبط ضغط العمل عند 0.4–0.6 ميجا باسكال (4–6 بار) لعلم الخصائص الهوائية العامة - وهذا هو المكان المناسب لمعظم مكونات SMC وFesto.

• اضبط الضغط دائمًا أثناء الزيادة - يؤدي تدوير المقبض في اتجاه عقارب الساعة لرفع الضغط إلى منع انحراف نقطة الضبط الذي يحدث عند الضبط لأسفل (وفقًا لتعليمات تشغيل منظم SMC).

• قفل المقبض بعد الإعداد. توفر كل من سلسلتي Festo FRCS وSMC AR مقابض قابلة للقفل.

• التحقق وإعادة المعايرة بشكل ربع سنوي. يؤكد المقياس الذي يقرأ الصفر عند انخفاض ضغط النظام أنه لا يزال دقيقًا.

4. جهاز التشحيم: كمية كبيرة جدًا من الزيت، أو زيت خاطئ، أو عدم وجود زيت على نظام مشحم

ما الخطأ :

• الكثير من الزيت : يغطي رذاذ الزيت الزائد الجزء الداخلي من الأنابيب، ويهاجم مواد مانعة للتسرب معينة (خاصة EPDM)، ويمكن أن يتفحم داخل الممرات الدليلية لصمام الملف اللولبي، مما يسبب التصاقًا متقطعًا يصعب تشخيصه للغاية.

• زيت خاطئ : استخدام زيت هيدروليكي قياسي أو زيت محرك بدلاً من زيت التوربين ISO VG32 (الفئة 1، بدون إضافات) - مادة التشحيم الوحيدة الموصى بها من قبل كل من SMC وFesto للأنظمة الهوائية. تحتوي الزيوت الأخرى على منظفات ومواد مضافة مضادة للتآكل تشكل رواسب الورنيش على أسطح البكرات.

• لا يوجد زيت في نظام مصمم للهواء المشحم : يمكن أن تجف الأسطوانات والصمامات غير المشحمة - ولكن إذا كان صانع الماكينة الأصلي مصممًا للهواء المشحم وقمت بإيقاف أداة التشحيم، فإن موانع التسرب تجف وتفشل.

كيفية ضبط معدل تنقيط التشحيم بشكل صحيح :

① املأ بزيت التوربين ISO VG32 فقط.

② حرر ضغط المدخل قبل إعادة التعبئة (نوع سلسلة AL).

③ أدر مقبض الضبط باتجاه '+' حتى تظهر قطرة في قبة الرؤية.

④ التراجع ¼ دورة — أنت تبحث عن قطرة واحدة لكل 5-10 دورات تشغيل ، وليس تدفقًا مستمرًا.

⑤ التحقق من الاستهلاك يوميا للأسبوع الأول؛ اسبوعيا بعد ذلك.

*نصيحة ميدانية: إذا تمكنت من رؤية طبقة زيتية على كاتم صوت عادم صمام الملف اللولبي خلال شهر، فهذا يعني أن معدل تنقيط أداة التشحيم مرتفع جدًا.

5. لا تقم أبدًا بتصريف وعاء الفلتر أو تغيير العنصر

ما الخطأ :

وعاء الفلتر المملوء نصفه بالماء لا يقوم بالتصفية، بل يقوم بتغذية الماء مباشرة إلى خطوط الهواء لديك. بالإضافة إلى ذلك، يعني الوعاء الممتلئ أن التصريف التلقائي من النوع العائم (إذا كان مزودًا به) عالق أو مسدود أو أنبوب التصريف مسدود.

جدول الصيانة (الحد الأدنى) :

مشغل استبدال العنصر : إذا كانت قراءة مقياس الضغط عند مخرج المنظم أقل بمقدار 0.1 ميجا باسكال (1 بار) من المقياس عند مدخل الفلتر - بنفس معدل التدفق - فإن عنصر الفلتر مسدود ويحتاج إلى الاستبدال. يستغرق اختبار الضغط التفاضلي هذا 30 ثانية ويخبرك بما هو أكثر من الفحص البصري.

6. استخدام وعاء البولي كربونات في بيئة خاطئة

ما الخطأ :

تعتبر الأوعية المصنوعة من البولي كربونات — القياسية في معظم وحدات SMC AC/AW وFesto FRC-D Mini/Midi — عرضة للتأثر كيميائيًا. يؤدي التعرض للمذيبات العضوية , وزيوت القطع , وزيوت الضاغط الاصطناعية , ومركبات قفل الخيوط , أو عوامل التنظيف القلوية إلى حدوث شقوق إجهاد مجهرية يمكن أن تؤدي إلى تمزق الوعاء الكارثي تحت الضغط.

متى يجب التبديل إلى وعاء معدني :

• يقع FRL على بعد مترين من مركز التصنيع (رذاذ سائل القطع)

• يستخدم الضاغط الزيت الاصطناعي

• يتم استخدام مانع التسرب أو Loctite في التركيبات القريبة

• تتعرض البيئة للأشعة فوق البنفسجية (أشعة الشمس من خلال النافذة)

• يتم ضغط/خفض ضغط النظام بشكل متكرر (دورة التعب)

يقدم كل من SMC (سلسلة AC-A مع اللاحقة '2') وFesto (معيار الحماية المعدنية FRC-D) خيارات وعاء معدني. فرق التكلفة ضئيل — قم بالتبديل بشكل استباقي في حالة تطبيق أي من الشروط المذكورة أعلاه.

تحجيم FRL: كيفية اختيار حجم الجسم المناسب

قاعدة الحجم : اختر حجم جسم FRL بحيث يكون إجمالي استهلاك الهواء عند ذروة الطلب أقل من أو يساوي 70% من التدفق المقدر للوحدة (مع ترك هامش بنسبة 30% لانخفاض الضغط عبر عنصر الفلتر مع تقدم العمر).

قائمة التحقق من الوقاية

• تم تركيب FRL على بعد 3 أمتار من مدخل الماكينة، عموديًا، مع الوعاء لأسفل

• تتوافق درجة الترشيح مع التطبيق (5 ميكرومتر كحد أدنى لعلم الخصائص الهوائية العامة)

• تم ضبط المنظم على 0.4-0.6 ميجا باسكال، ومغلق، وقياس وظيفي

• مشحم مملوء بزيت توربين ISO VG32 فقط، معدل التنقيط 1 قطرة / 5-10 دورات

• يتم تصريف وعاء الفلتر يوميًا أو يتم تصريفه تلقائيًا

• يتم استبدال عنصر الفلتر قبل أن يتجاوز انخفاض الضغط 0.1 بار

• يتم تركيب الوعاء المعدني في حالة وجوده بالقرب من المواد الكيميائية أو سوائل القطع أو الزيوت الاصطناعية

• لا تقم أبدًا بخلط المكونات النهائية المشحمة وغير المشحمة في نفس الفرع

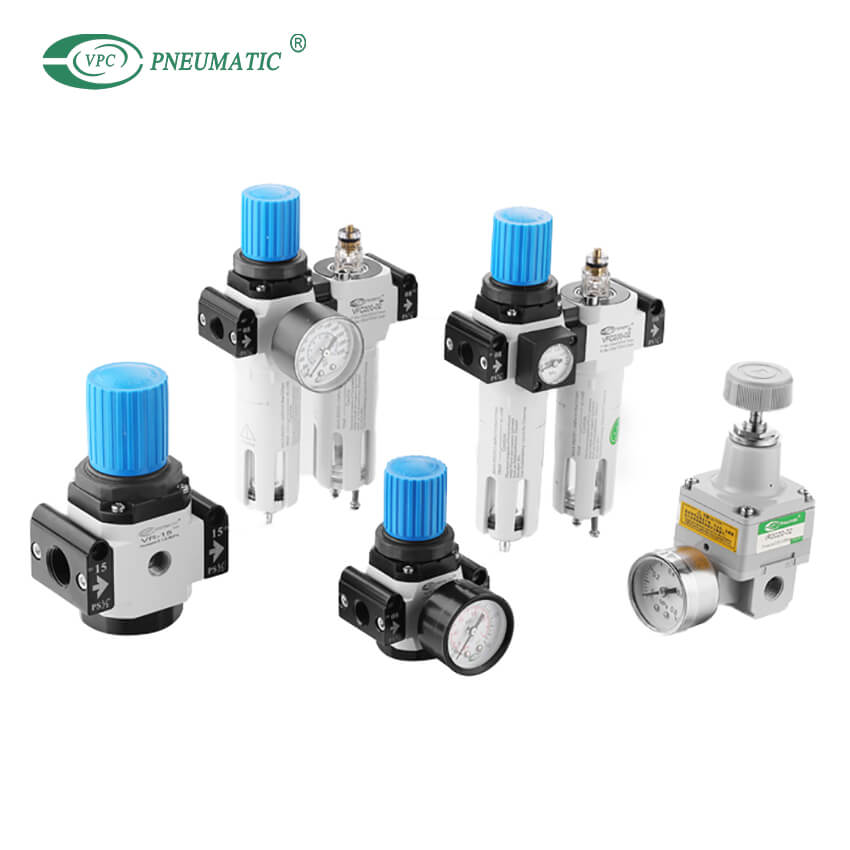

وحدات تحضير الهواء VPC

تقوم VPC بتصنيع مجموعة كاملة من مكونات FRL وإعداد الهواء التي تغطي جميع التطبيقات الصناعية القياسية:

• وحدات تجميع الهواء من سلسلة AC (AC20–AC60) — مرشح + منظم + مشحم في تجميع وحدات. ترشيح 5 ميكرومتر، نطاق تنظيم 0.05-0.85 ميجا باسكال. منافذ G1/8–G1. مطابقة أبعاد تركيب سلسلة SMC AC وأبعاد المنفذ.

• مرشحات سلسلة AF — 5 ميكرومتر قياسي؛ خيارات الاندماج والكربون المنشط للأجهزة وتطبيقات غرف الأبحاث.

• منظمات سلسلة AR — نوع التخفيف، بمقياس وبدونه. خيارات منظم الدقة (سلسلة IR) لتطبيقات التكرار بنسبة ±0.1%.

• سلسلة AL من مواد التشحيم - متوافقة مع ISO VG32، ومعدل تنقيط قابل للتعديل، وقبة رؤية للتأكيد البصري.

• منظمات الفلتر من سلسلة AW — تجمع بين الترشيح والتنظيم في جسم واحد مدمج. تستخدم على نطاق واسع كوحدات نقطة استخدام مثبتة على الآلة.

• منظمات الدقة من سلسلة IR — للتطبيقات التي تتطلب تحكمًا محكمًا في الضغط: التحكم في التوتر، والتحكم في القوة، والتنظيم التجريبي.

يتم اختبار جميع الوحدات في المصنع للتأكد من عدم وجود تسرب، وتباطؤ تنظيم الضغط، ومعدل التدفق. تأتي كل وحدة مع رسومات الأبعاد وتعليمات التركيب.

وحدات AC20-A إلى AC60-A FRL مع مفتاح الضغط

وحدة تصفية الهواء من سلسلة AF

منظم الهواء من سلسلة AR

AC20A-B إلى وحدات AC60A-B FRL مع مفتاح الضغط

منظم مرشح هوائي من سلسلة AW

IR1000-A Series منظم الضغط الدقيق

أخبرنا بحجم المنفذ ومعدل التدفق المطلوب وبيئة التشغيل. سوف نوصي بتكوين FRL الصحيح. طلب عرض أسعار.

قم بتنزيل كتالوج تحضير الهواء VPC (PDF)
