| وسيط العمل: | |
|---|---|
| دقة التشحيم: | |
| ضغط العمل: | |
| درجة حرارة العمل: | |
| فراغ العمل: | |
| الأنابيب المطبقة: | |

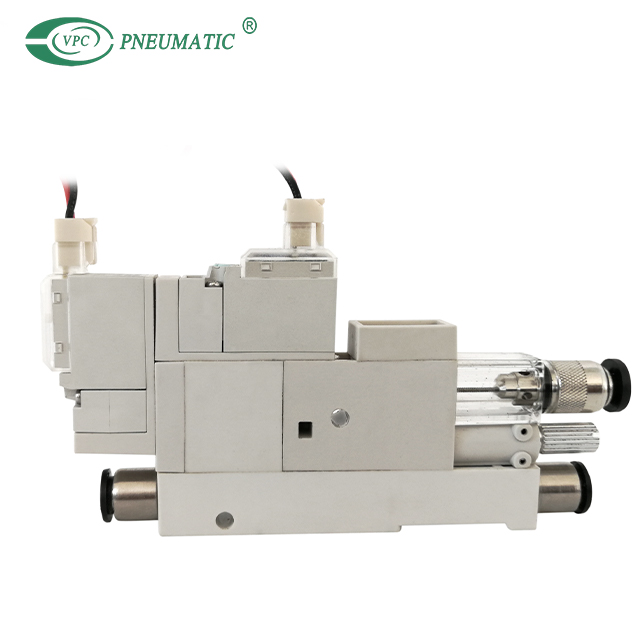

وصف المنتج
VX ح① 05② د③ - 4④ 4⑤ س⑥ - D24⑦ - AO⑧ - د⑨ □⑩
① H → خصائص الفراغ
| شفرة | أداء |
| H | نوع Vacuum عالي(ضغط العرض المقدر: 0.5MPa) |
| L | نوع التدفق الكبير (ضغط العرض المقدر: 0.5MPa) |
| E | عالي الثقافة عند نوع ضغط إمدادات الهواء المنخفض (ضغط الإمداد المقدر: 0.35MPa) |
② 05 → فوهة تجويف
| شفرة | فوهة Bore (مم) | مستوى الفراغ تدفق الشفط | استهلاك الهواء | ||
نوع h | نوع ل | يو تايب | |||
| 05 | 0.5 | -90.4kpa 7L/MIN (ANR) | -66.5kpa 12L/دقيقة (ANR) | -90.4kpa 3L/MIN (ANR) | 11.5L/دقيقة (ANR) (8l/min (ANR)) |
| 07 | 0.7 | -93.1kpa 13L/دقيقة (ANR) | -66.5kpa 24 [22] ل/دقيقة (ANR) | -90.4kpa 10.5L/Min (ANR) | 23l/min (ANR) (17L/دقيقة (ANR)) |
| 10 | 1.0 | -93.1kpa 24 [20] ل/دقيقة (ANR) | -66.5kpa 26L/دقيقة (ANR) | -90.4kpa 20 [19] L/Min (ANR) | 46L/MIN (ANR) (34L/دقيقة (ANR)) |
※ ⅰ supply الضغط هو 0.5MPa لنوع H و L و 0.35MPa لنوع E.
※ ⅱ القيم في [] هي لتدفق شفط نوع العادم الأنبوب.
※ ⅲ قيم استهلاك الهواء في () هي لنوع E.
※ ⅳ القيم في الجدول هي قيم مرجعية فقط. يختلف تدفق الشفط وفقًا لظروف نظام الفراغ ؛ منفذ الفراغ. أو طول الأنبوب. هي القيم المرجعية فقط. يتغير تدفق الشفط وفقًا لنظام الفراغ الظروف؛ منفذ الفراغ. أو طول الأنبوب.
نوع وحدة الصمام
| شفرة | D | لا رمز |
| نوع وحدة الصمام | نوع الملف اللولبي المزدوج (نوع الاحتفاظ بالفراغ) | عادة مغلقة |
④ 4 → تفريغ (V) منفذ (أنبوب قابل للتطبيق O.D)
| شفرة | 3 | 4 | 6 |
| أنبوب ديا. (مم) | φ3 (تركيب الضغط) | φ4 (تركيب الضغط) | φ6 (تركيب الضغط) |
⑤ 4 → منفذ إمدادات الهواء (PS) (أنبوب قابل للتطبيق O.D)
| شفرة | 4 | 6 |
| أنبوب ديا. (مم) | φ4 (تركيب الضغط) | φ6 (تركيب الضغط) |
⑥ s → المنفذ العادم (السابق)
| شفرة | S | J |
| طريقة العادم | كاتم الصوت تنفيس | عادم الأنبوب (φ6 push-in pitting) |
※ العادم الأنبوب غير قابل للاختيار من أجل تحمل الفوهة Ø1mm من L (نوع التدفق الكبير).
⑦ D24 → نوع صمام الملف اللولبي
| شفرة | DW | دا | AO | لا رمز |
| يُحوّل | مستشعر الضغط مع عرض LED (مخرجات التبديل 2) | مستشعر الضغط مع عرض LED (مخرجات التبديل التناظرية) | مستشعر ضغط الإخراج التناظري (لا يوجد مؤشر) | بدون مفتاح فراغ |
⑧ ao → مفتاح فراغ
| شفرة | D24 | A100 |
| الجهد االكهربى | DC24V | AC100V |
⑨ D → طريقة التثبيت
| شفرة | D | لا رمز |
| طريقة التثبيت | نوع السكك الحديدية دين | نوع التثبيت المباشر |
⑩ □ → خيار المواد
| شفرة | لا رمز | -S3 |
| مواد | اساسي | لا سبيكة النحاس وختم HNBR |
| طريقة العادم | كاتم الصوت | عادم أنبوب |
※ -S3 مواصفات هي فقط حيث يتدفق الهواء من خلال الأجزاء الكهربائية أو الأسلاك أو حجم منفذ الفراغ مع Ø3MM.

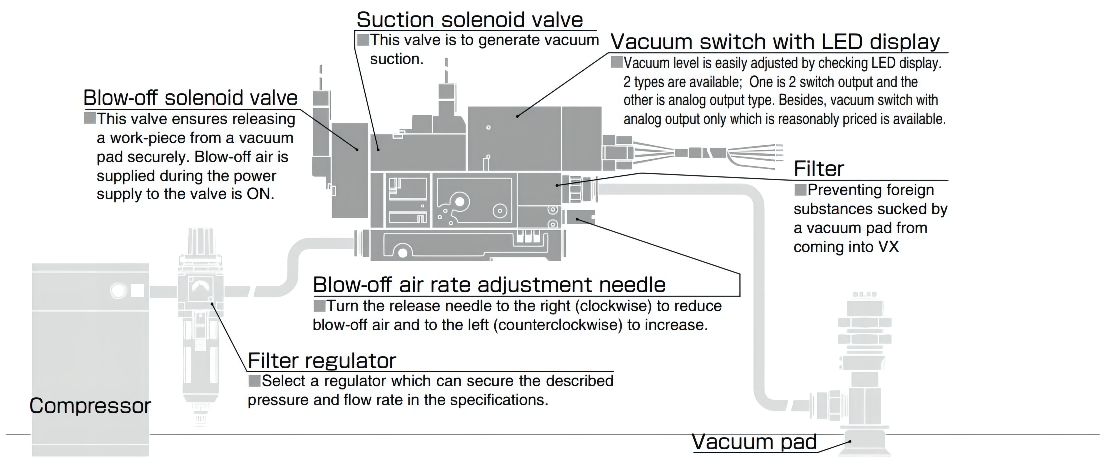

مواصفات المنتج

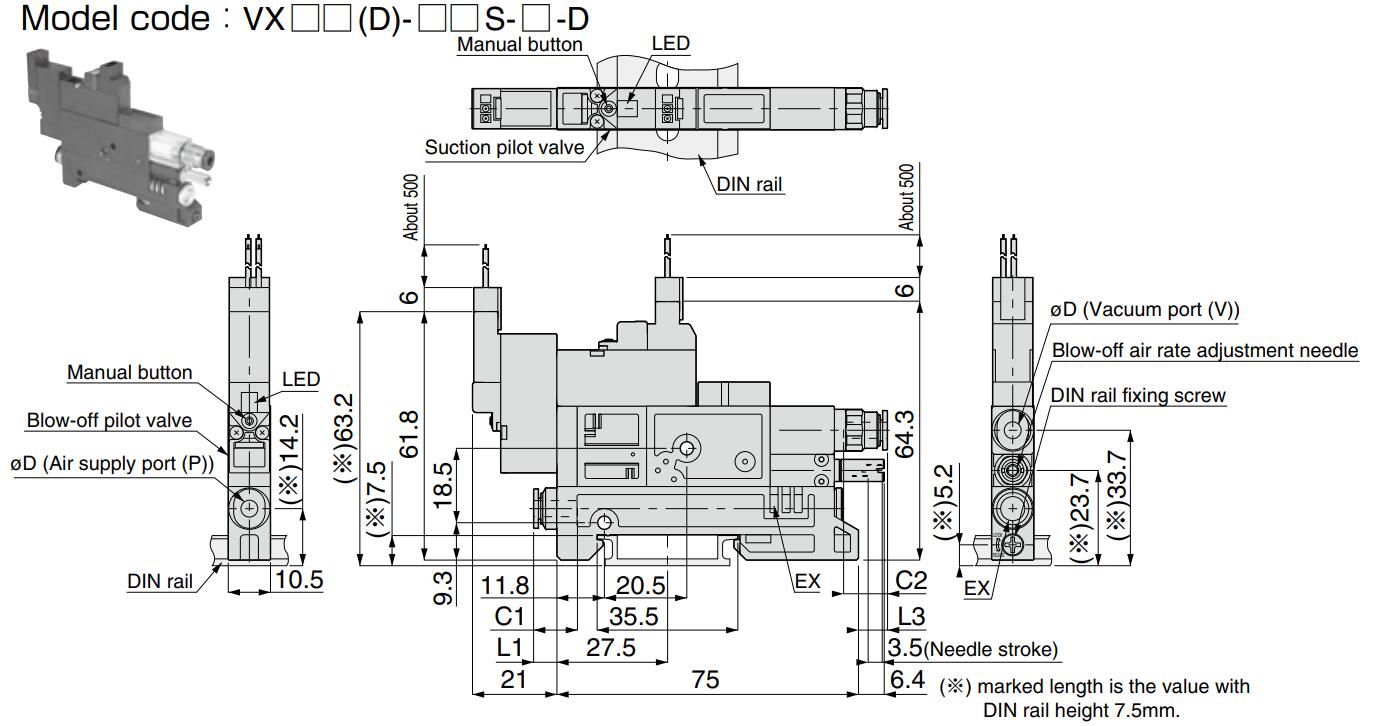

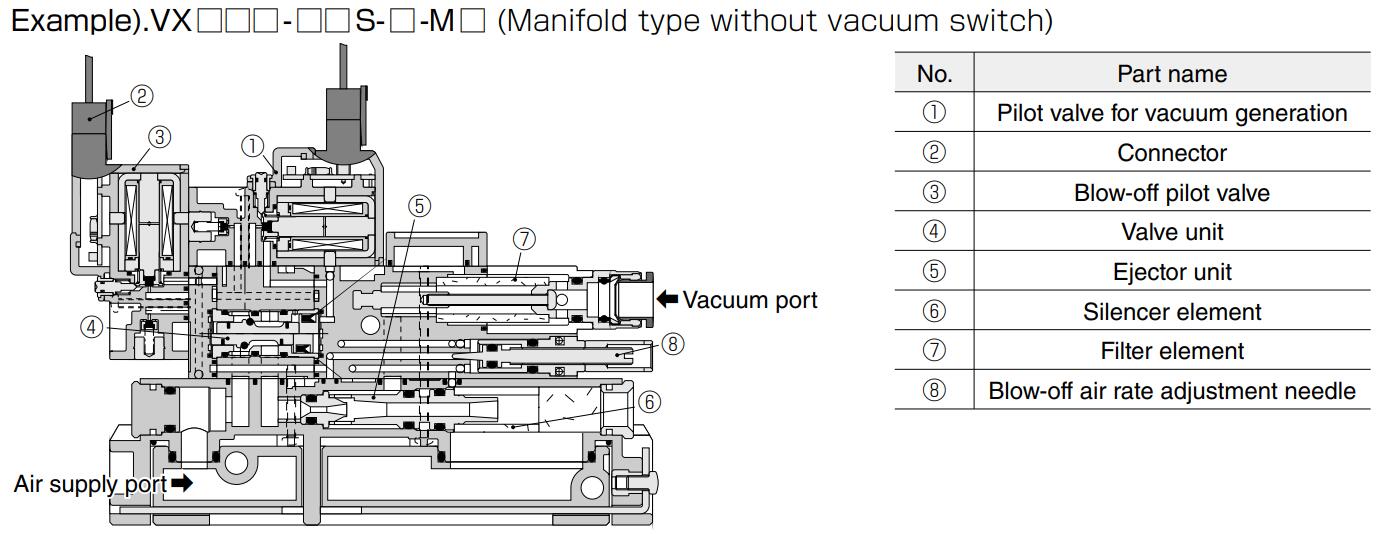

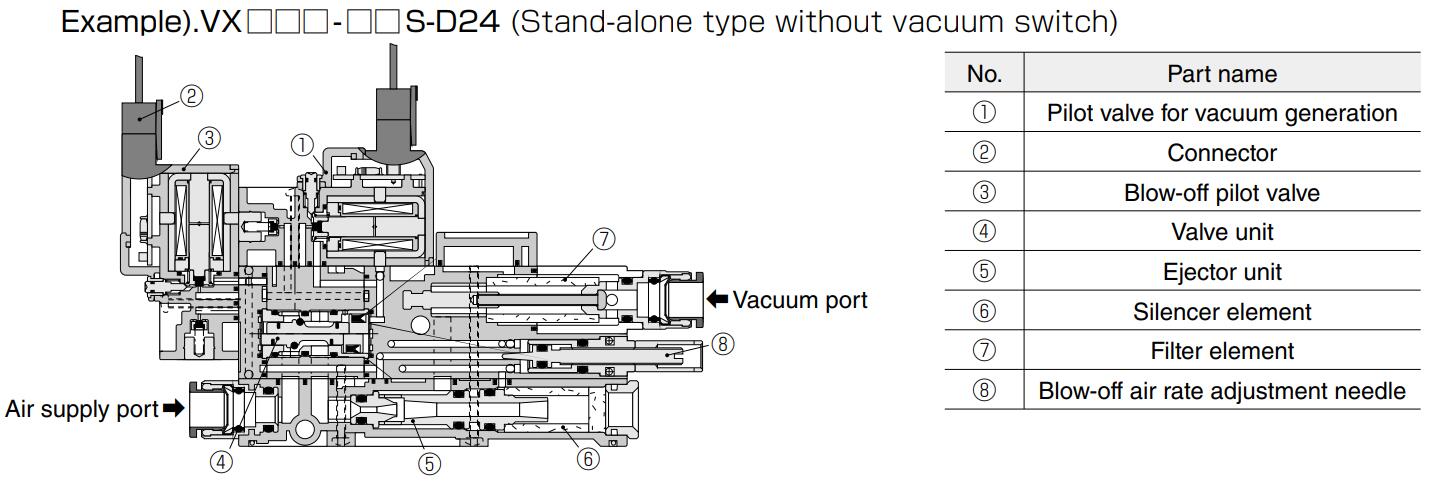

الأبعاد الرئيسية
| أنبوب ساري المفعول O.D (φd) | C1 | C2 | L1 | L2 | L3 |
| 3 | - | 10.4 | - | 13.2 | 7.2 |
| 4 | 10.9 | 10.9 | 5.8 | 13.2 | 7.2 |
| 6 | 11.7 | 11.7 | 8.7 | 13.5 | 7.5 |
