Product Description
● يمكن اختيار أنسب وحدة للتطبيق الخاص بك عن طريق الوحدات النمطية لكل وحدة ومجموعة غنية من الوحدات.
يمكن تحديد آلية النفخ من صمام الملف اللولبي النوع وجهاز توقيت الهواء (غرفة الهواء).التبديل المدمج
يحقق الصمام ضبطًا دقيقًا لهواء النفخ السريع والغرامة تعديل معدل الهواء.
● سهولة الصيانة عن طريق زر القفل اليدوي.
● اختيارات من مستشعرات الفراغ: نوع شاشة LED و نوع ميكانيكي بسيط وسهل الاستخدام.
● يتم استخدام شاشة LED لجهاز استشعار الضغط الرقمي LED تعزيز الرؤية.
● نوعان من مفتاح التفريغ: 2 خرج مفتاح ، 1 مفتاح يتوفر الإخراج مع 1 مخرج تناظري اعتمادًا على
التطبيق المطلوب.
● 4 فتحات فوهة قياسية هي 05 (ø0.5mm) ، 07 (ø0.7mm) ،10 (ø10mm) و 12 (ø1.2mm).
| وسط العمل | هواء |
| ضغط العمل | 0.25 ~ 0.7 ميجا باسكال |
| ضغط الإمداد المقدر | النوع H و L: 0.5MPa / E type: 0.35MPa |
| درجة حرارة العمل | 5 ~ 50 ℃ （لا تجميد） |
| تشحيم | غير مطلوب |
Product Specification

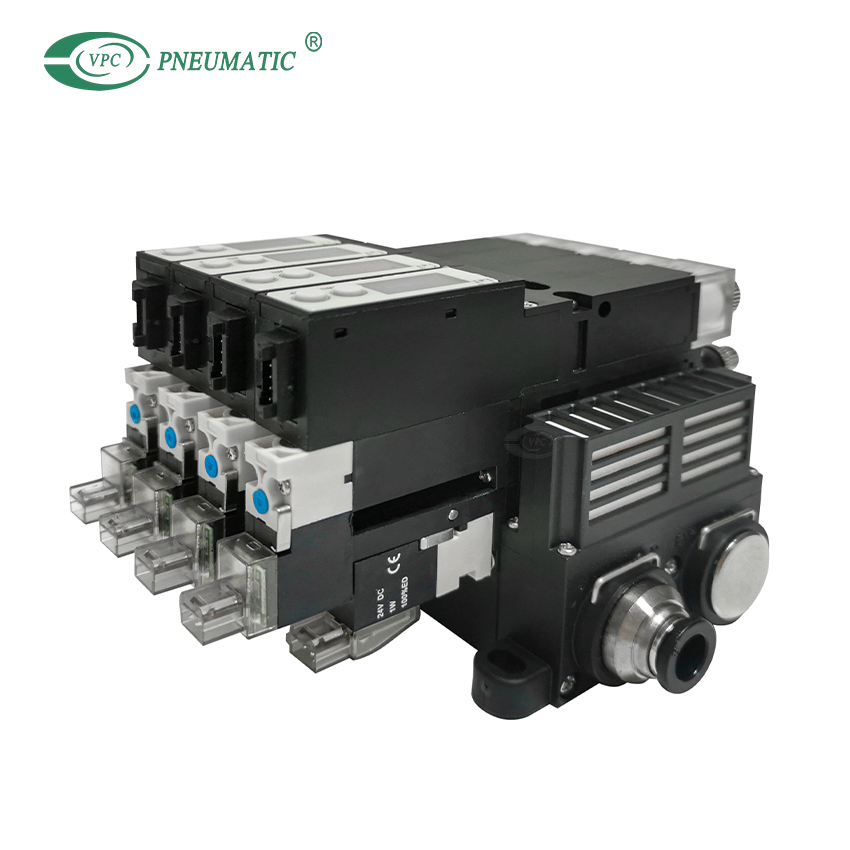

سلسلة VK مولد الفراغ
VK A① H② 07③ W④ - 1/4⑤ 1/4⑥ S⑦ E⑧ - B⑨ □⑩ -NW⑪
① A → اتجاه المنفذ
| شفرة | اتجاه الميناء |
| A | نوع قائم بذاته مع منفذ مزدوج الجانب |
| B | نوع قائم بذاته مع منفذ جانب واحد |
| M | الملف اللولبي المنوع |
② ح → خصائص الفراغ
| شفرة | أداء |
| H | نوع عالي التفريغ [ضغط إمداد مقدر 72.5 رطل لكل بوصة مربعة (0.5 ميجا باسكال)] |
| L | نوع التدفق الكبير [ضغط الإمداد المقدر 72.5 رطل لكل بوصة مربعة (0.5 ميجا باسكال)] |
| E | فراغ عالي في نوع ضغط إمداد الهواء المنخفض [ضغط الإمداد المقدر 50 رطل لكل بوصة مربعة (0.35 ميجا باسكال)] |
③ 07 → فوهة التجويف (مجموعات: A ، C ، E ، G ، J ، L ، P ، Q ، R ، S ، T ، W)
| شفرة | فوهة تتحمل (مم) | مستوى الفراغ تدفق الشفط | استهلاك الهواء | ||
نوع H. | نوع L. | يو تايب | |||
| 05 | 0.5 | -26.8 بوصة زئبق ، 0.25 قدم مكعب في الدقيقة (-91 كيلو باسكال ، 7 لتر / دقيقة [ANR]) | -19.8 بوصة زئبق ، 0.42 scfm (-67 كيلو باسكال ، 12 لترًا / دقيقة [ANR]) | – | 0.41 قدم مكعب في الدقيقة (11.5 لترًا / دقيقة [ANR]) |
| 07 | 0.7 | -27.6 بوصة زئبق ، 0.46 قدم مكعب في الدقيقة (-93.1 كيلو باسكال ، 13 لترًا / دقيقة [ANR]) | -19.8 بوصة زئبق ، 0.91 قدم مكعب في الدقيقة (-67 كيلو باسكال ، 26 لترًا / دقيقة [ANR]) | -27 بوصة زئبق ، 0.37 قدم مكعب في الدقيقة (-91 كيلو باسكال ، 10.5 لتر / دقيقة [ANR]) | 0.81 قدم مربع (0.6 قدم مكعب في الدقيقة)(23 لترًا / دقيقة [ANR] (17 لترًا / دقيقة [ANR]) |
| 10 | 1.0 | -27.6 بوصة زئبق ، 0.95 قدم مكعب في الدقيقة (-93 كيلو باسكال ، 27 لترًا / دقيقة [ANR]) | -19.8 بوصة زئبق ، 1.4 قدم مكعب في الدقيقة (-67 كيلو باسكال ، 40 لترًا / دقيقة [ANR]) | -27 بوصة زئبق ، 0.37 قدم مكعب في الدقيقة (-91 كيلو باسكال ، 21 لترًا / دقيقة [ANR]) | 1.63 قدم مربع في الدقيقة (1.2 قدم مكعب في الدقيقة)(46 لترًا / دقيقة [ANR] (34 لترًا / دقيقة [ANR]) |
| 12 | 1.2 | -27.6 بوصة زئبق ، 1.33 قدم مكعب في الدقيقة (-93 كيلو باسكال ، 38 لترًا / دقيقة [ANR]) | -19.8 بوصة زئبق ، 1.75 قدم مكعب في الدقيقة (-67 كيلو باسكال ، 50 لترًا / دقيقة [ANR]) | -27 بوصة زئبق ، 0.95 قدم مكعب في الدقيقة (-91 كيلو باسكال ، 27 لترًا / دقيقة [ANR]) | 1.63 قدم مكعب في الدقيقة (1.2 قدم مكعب في الدقيقة)(46 لترًا / دقيقة [ANR] (34 لترًا / دقيقة [ANR] |
| لا رمز | قاعدة متشعبة وحدها | ||||
فوهة تتحمل.(مجموعات: B و D و F و H و K و M)
| شفرة | فوهة تتحمل (مم) | مستوى الفراغ تدفق الشفط | استهلاك الهواء | ||
نوع H. | نوع L. | يو تايب | |||
| 05 | 0.5 | -25.5 بوصة زئبقية ، 0.19 قدم مكعب في الدقيقة (-86.5 كيلو باسكال ، 5.4 لتر / دقيقة [ANR]) | -19.6 بوصة زئبق ، 0.35 قدم مكعب في الدقيقة (-67 كيلو باسكال ، 12 لتر / دقيقة [ANR]) | – | 0.41 قدم مكعب في الدقيقة (11.5 لترًا / دقيقة [ANR]) |
| 07 | 0.7 | -26.7 بوصة زئبق ، 0.39 قدم مكعب في الدقيقة (-90.5 كيلو باسكال ، 11 لترًا / دقيقة [ANR]) | -19.6 بوصة زئبق ، 0.67 قدم مكعب في الدقيقة (-66.5 كيلو باسكال ، 19 لترًا / دقيقة [ANR]) | -25.5 بوصة زئبقية ، 0.3 قدم مكعب في الدقيقة (-86.5 كيلو باسكال ، 8.4 لتر / دقيقة [ANR]) | 0.81 قدم مربع (0.6 قدم مكعب في الدقيقة)(23 لترًا / دقيقة [ANR] (17 لترًا / دقيقة [ANR]) |
| 10 | 1.0 | -26.7 بوصة زئبق ، 0.67 قدم مكعب في الدقيقة (-90.5 كيلو باسكال ، 19 لترًا / دقيقة [ANR]) | -19.6 بوصة زئبق ، 0.85 قدم مكعب في الدقيقة (-66.5 كيلو باسكال ، 24 لترًا / دقيقة [ANR]) | -25.5 بوصة زئبق ، 0.54 قدم مكعب في الدقيقة (-86.5 كيلو باسكال ، 15.4 لتر / دقيقة [ANR]) | 1.63 قدم مكعب في الدقيقة (1.2 قدم مكعب في الدقيقة)(46 لترًا / دقيقة [ANR] (34 لترًا / دقيقة [ANR]) |
| 12 | 1.2 | -26.7 بوصة زئبق ، 0.85 قدم مكعب في الدقيقة (-90.5 كيلو باسكال ، 24 لترًا / دقيقة [ANR]) | -19.6 بوصة زئبق ، 0.95 قدم مكعب في الدقيقة (-66.5 كيلو باسكال ، 27 لترًا / دقيقة [ANR]) | -25.5 بوصة زئبق ، 0.67 قدم مكعب في الدقيقة (-86.5 كيلو باسكال ، 19 لترًا / دقيقة [ANR]) | 2.47 قدم مربع في الدقيقة (1.67 قدم مربع في الدقيقة)(70 لترًا / دقيقة [ANR] (47 لترًا / دقيقة [ANR] |
| لا رمز | قاعدة متشعبة وحدها | ||||
※ قد يختلف تدفق الشفط لحجم منفذ الفراغ مع 5/32 'OD و ø4mm عن القيم المذكورة أعلاه.
※ ⅱ ضغط الإمداد 72.5 رطل / بوصة مربعة (0.5 ميجا باسكال) للنوع H و L و 50 رطل / بوصة مربعة (0.35 ميجا باسكال) للنوع E.
※ تمثل قيم استهلاك الهواء في () تلك الخاصة بالنوع E.
※ ⅳ القيم الموجودة في الجدول هي قيم مرجعية فقط.يختلف تدفق الشفط وفقًا لظروف نظام التفريغ ؛منفذ فراغ ضياء.أو طول الأنبوب.

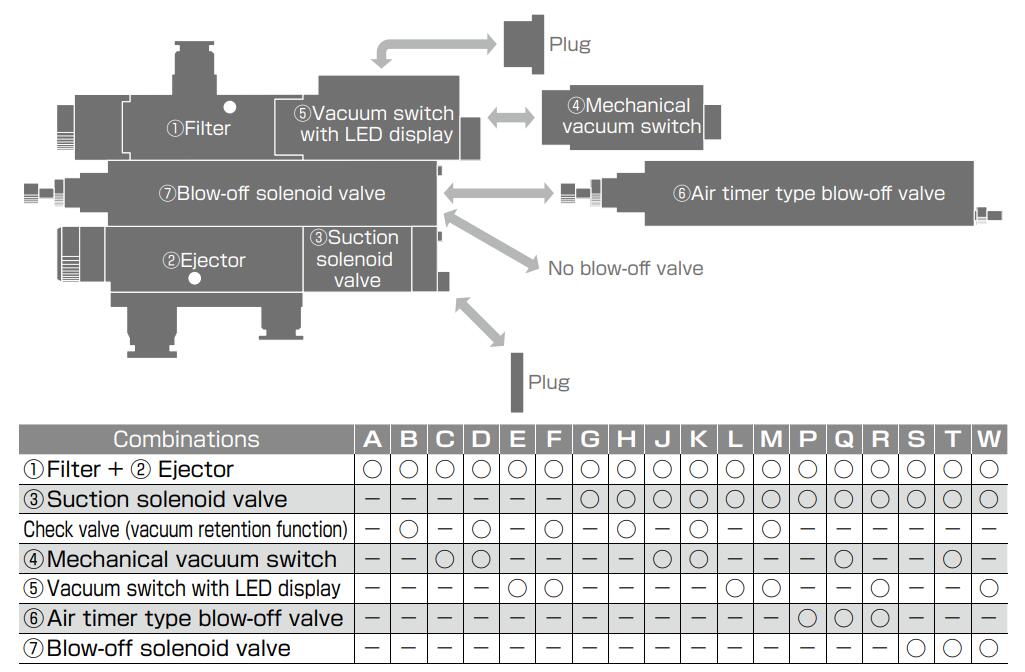

④ W ← مجموعات (18 نوعًا)
| شفرة | A | B | C | D | E | F | G | H | J | K | L | M | P | Q | R | S | T | W |
| منقي | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| صمام لولبي للشفط | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| فحص الصمام (ميزة الاحتفاظ بالفراغ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ― | ― | ― | ― | ― |
| مفتاح الفراغ الميكانيكي | ― | ― | ○ | ○ | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ○ | ― | ― | ○ | ― |
| مفتاح فراغ مع شاشة LED | ― | ― | ― | ― | ○ | ○ | ― | ○ | ○ | ― | ― | ○ | ― | ― | ○ | ― | ― | ○ |
| صمام تفجير نوع مؤقت الهواء | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ― | ― | ― |
| صمام تجريبي من نوع صمام الملف اللولبي | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ |
| لا رمز | قاعدة متشعبة وحدها | |||||||||||||||||
⑤ 1/4 → منفذ فراغ (أنبوب ديا.)
| شفرة | حجم البوصة | حجم ملم | ||||
| 5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
| قطر الأنبوب (مم) | Φ5 / 32 | Φ 1/4 | Φ5 / 16 | Φ4 | Φ6 | Φ8 |
※ 5/32 '(الكود: 5/32) و ø4mm (الكود: 04) قابلة للاختيار من أجل Nozzle Bore 0.5mm و 0.7mm فقط.
■ نوع المنوع (VKM)
| موقف الميناء | حجم البوصة | حجم ملم | ||||||||||||
| الجانب (مستقيم) | أعلى (مستقيم) | الجانب (مستقيم) | أعلى (مستقيم) | |||||||||||
| شفرة | S5 / 32 | S1 / 4 | S5 / 16 | ص | T5 / 32 | T1 / 4 | T5 / 16 | 4 س | S6 | S8 | ص | T4 | T6 | T8 |
| أنبوب ديا. | Φ5 / 32 | Φ 1/4 | Φ5 / 16 | سدادة | Φ5 / 32 | Φ 1/4 | Φ5 / 16 | Φ4 | Φ6 | Φ8 | سدادة | Φ4 | Φ6 | Φ8 |
00 ： قابلة للتطبيق على وحدة التركيب العلوية للتركيب المتشعب وحدها ، مع تثبيت المنفذ على الجانب ولرمز نموذجي للقاعدة المتشعبة وحدها مع حجم منفذ تفريغ مختلف.
5/32 '(الكود: 5/32) و ø4mm (الكود: 04) قابلة للتحديد لـ Nozzle Bore 0.5mm و 0.7mm فقط.
ⅱ قم بالرجوع إلى الصورة المرجعية لنوع المنوع لتحديد موضع المنفذ.
⑥ 1/4 ← منفذ تزويد الهواء (أنبوب ديا.)
■ نوع قائم بذاته
| شفرة | حجم البوصة | حجم ملم | ||||
| 5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
| قطر الأنبوب (مم) | Φ5 / 32 | Φ 1/4 | Φ5 / 16 | Φ4 | Φ6 | Φ8 |
※ 5/32 '(الكود: 5/32) و ø4mm (الكود: 04) قابلة للاختيار من أجل Nozzle Bore 0.5mm و 0.7mm فقط.
■ نوع المنوع (VKM)
| موقف الميناء | حجم البوصة | حجم ملم | |||||||||||||
| مستقيم | مِرفَق | مستقيم | مِرفَق | ||||||||||||
| شفرة | الجانب R فقط | 11/4 | 15/16 | 13/8 | 11/2 | 45/16 | 43/8 | 41/2 | 16 | 18 | 10 | 12 | 48 | 40 | 42 |
| كلا الجانبين | 21/4 | 25/16 | 23/8 | 21/2 | 55/16 | 53/8 | 51/2 | 26 | 28 | 20 | 22 | 58 | 50 | 52 | |
| الجانب L فقط | 31/4 | 35/16 | 33/8 | 31/2 | 65/16 | 63/8 | 61/2 | 36 | 38 | 30 | 32 | 68 | 60 | 62 | |
| أنبوب ديا. | Φ 1/4 | Φ5 / 16 | Φ3 / 8 | Φ1 / 2 | Φ5 / 16 | Φ3 / 8 | Φ1 / 2 | Φ6 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 | |
00 ： ينطبق على وحدة التركيب العلوية للتركيب المتشعب وحدها.
⑦ S → منفذ العادم (أنبوب ديا.)
■ نوع قائم بذاته
| شفرة | S | 08 | L8 |
| أنبوب ديا. | تنفيس كاتم الصوت | Φ8mm النوع المستقيم 8mm هو نفسه 5/16 '(أنبوب العادم) | Φ8mm نوع الكوع 8mm هو نفسه 5/16 بوصة (أنبوب العادم) |
■ نوع المنوع (VKM)
| حجم البوصة | ||||||||||||
| نوع المنفذ | تنفيس كاتم الصوت | أنبوب العادم | ||||||||||
| مستقيم | مِرفَق | خيط أنثى تفتق | ||||||||||
| شفرة | الجانب R فقط | S1 | 15/16 | 13/8 | 11/2 | 15/8 | 45/16 | 43/8 | 41/2 | 72N | 73N | 74N |
| كلا الجانبين | S2 | 25/16 | 23/8 | 21/2 | 25/8 | 55/16 | 53/8 | 51/2 | 82N | 83N | 84N | |
| الجانب L فقط | S3 | 35/16 | 33/8 | 31/2 | 35/8 | 65/16 | 63/8 | 61/2 | 92N | 93N | 94N | |
| أنبوب ديا. | ― | Φ5 / 16 | Φ3 / 8 | Φ1 / 2 | Φ5 / 8 | Φ5 / 16 | Φ3 / 8 | Φ1 / 2 | 1 / 4NPT | 3 / 8NPT | 1 / 2NPT | |
| حجم ملم | ||||||||||||
| نوع المنفذ | تنفيس كاتم الصوت | أنبوب العادم | ||||||||||
| مستقيم | مِرفَق | خيط أنثى تفتق | ||||||||||
| شفرة | الجانب R فقط | S1 | 18 | 10 | 12 | 13 | 48 | 40 | 42 | 72 | 73 | 74 |
| كلا الجانبين | S2 | 28 | 20 | 22 | 23 | 58 | 50 | 52 | 82 | 83 | 84 | |
| الجانب L فقط | S3 | 38 | 30 | 32 | 33 | 68 | 60 | 62 | 92 | 93 | 94 | |
| أنبوب ديا. | ― | Φ8 | Φ10 | Φ12 | Φ16 | Φ8 | Φ10 | Φ12 | Rc1 / 4 | Rc3 / 8 | Rc1 / 2 | |
00 ： ينطبق على وحدة التركيب العلوية للتركيب المتشعب وحدها.
⑧ E ← نوع صمام الملف اللولبي
| الجهد االكهربى | DC24V | AC100V |
| عادة مغلقة (NC) | E | F |
| عادة مفتوحة (NO) | G | H |
⑨ ب → لون
| شفرة | W | B |
| لون | رمادي فاتح | أسود |
⑩ □ ← عدد المحطات (نوع المنوع فقط)
| شفرة | N02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 |
| # من المحطات | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
※ طلب خاص لمن لديهم 11 محطة أو أكثر.
⑪ □ → مفتاح الفراغ (※ يمكن تحديده فقط عندما تكون التوليفات واحدة من E و F و L و M و R و W)
| شفرة | -NW | -NA | -PW | -با |
| إخراج التبديل | خرج المجمع المفتوح NPN مع مخرجين للمفتاح | NPN فتح التبديل الناتج والإخراج التناظري | خرج المجمع المفتوح PNP مع مخرجين للمفتاح | PNP فتح مفتاح تجميع الإخراج مع الإخراج التناظري |
Main Dimensions

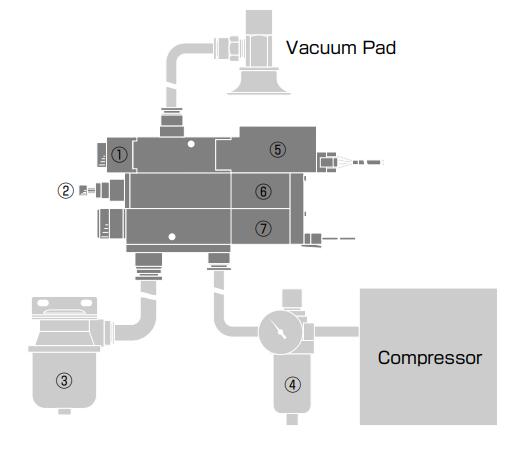

■ مثال الأنابيب

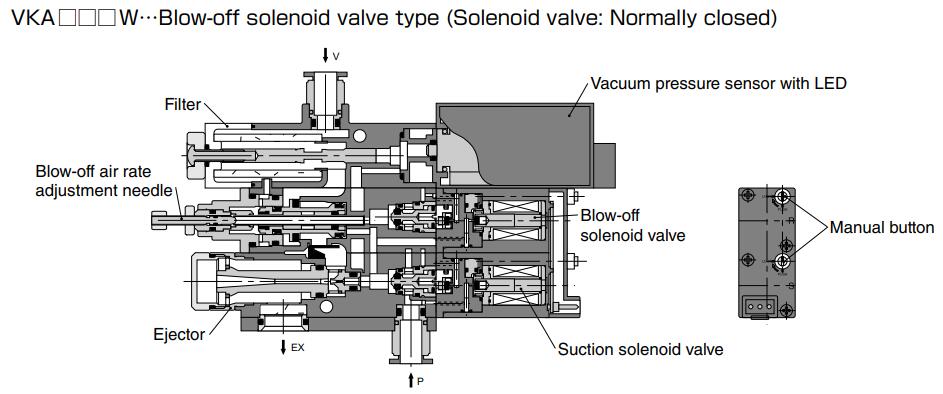

■ البناء (نوع قائم بذاته مع منفذ جانبي مزدوج: VKA)

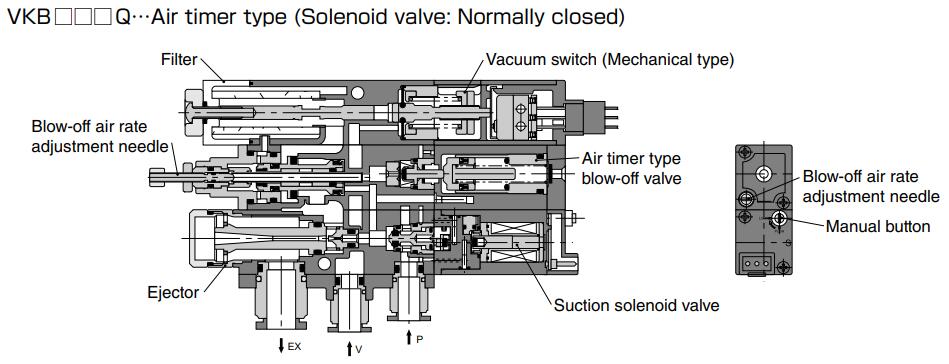

■ البناء (VKB: نوع قائم بذاته مع منفذ جانب واحد)
