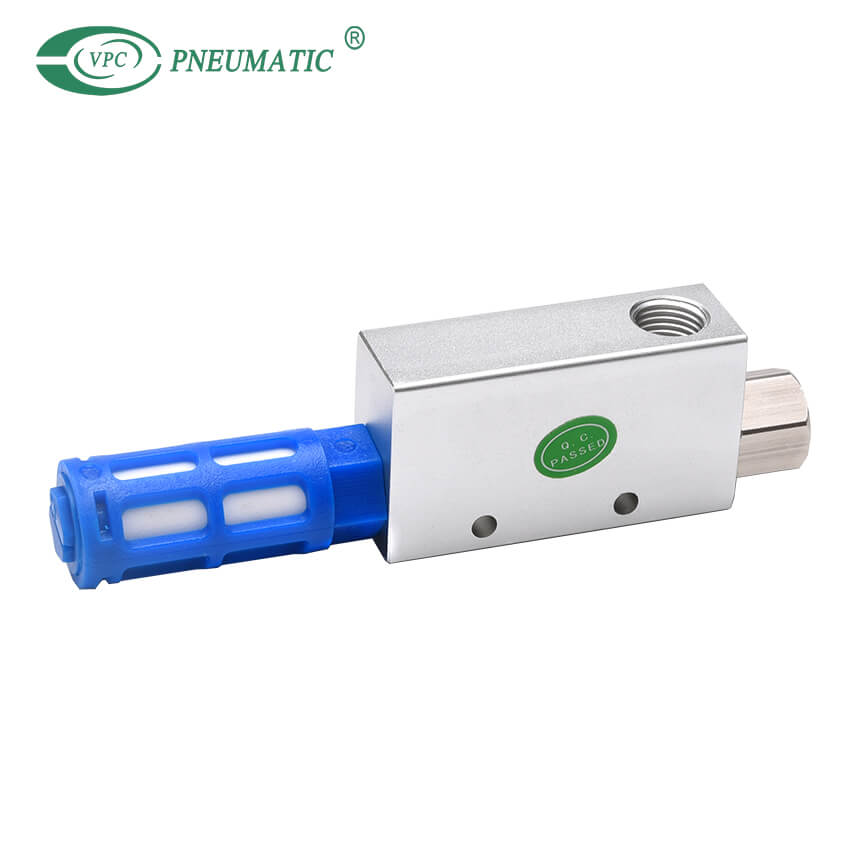

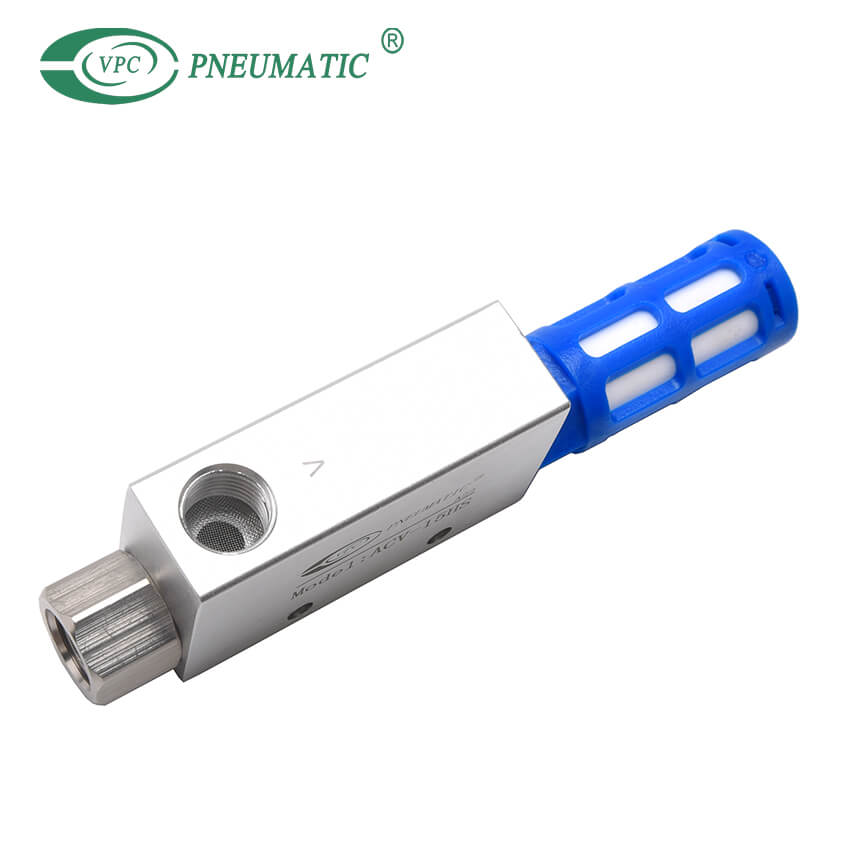

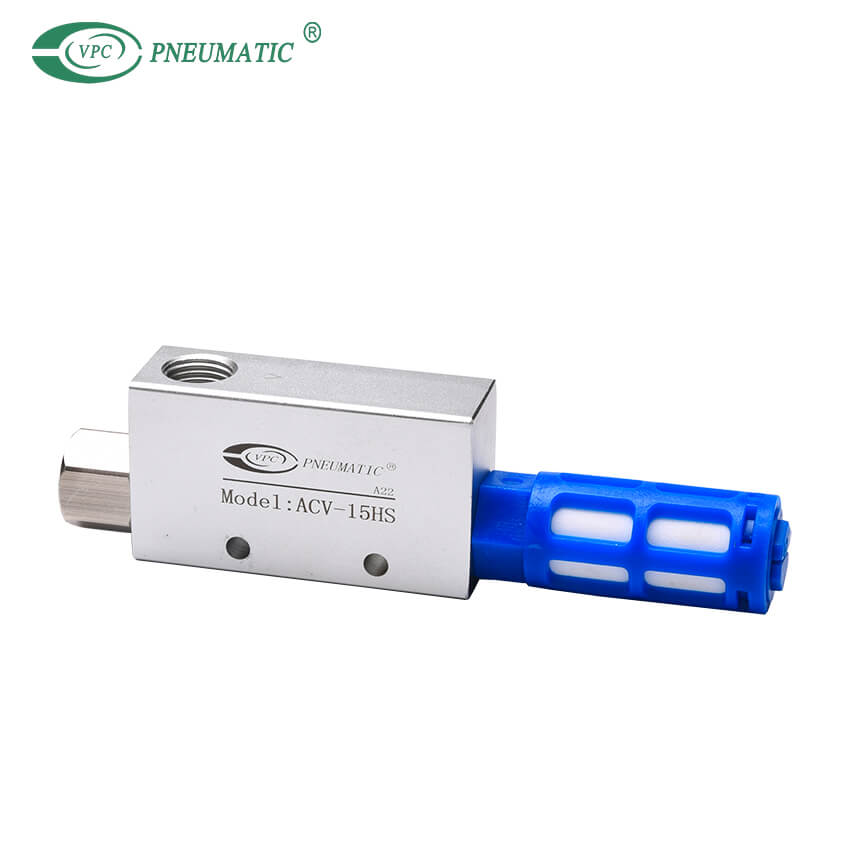

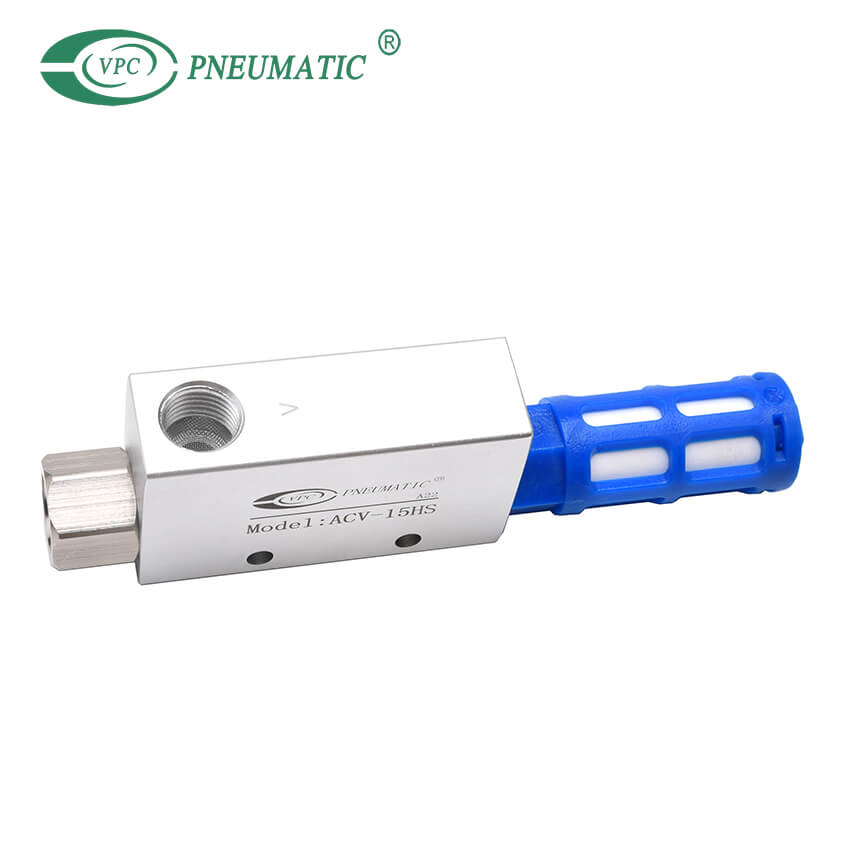

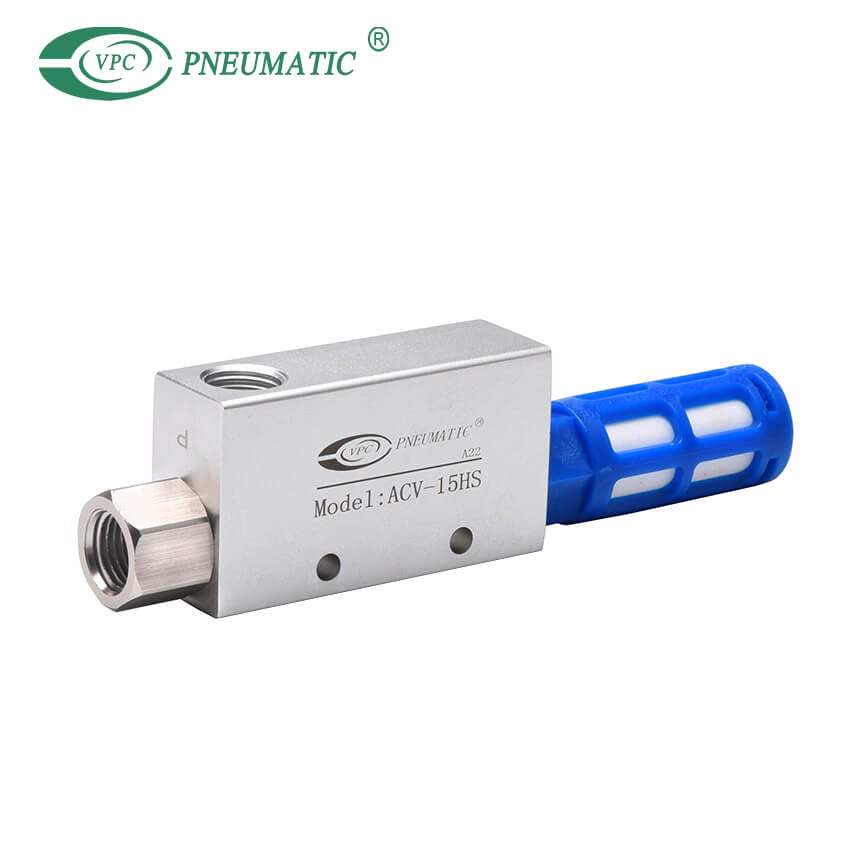

وصف المنتج
1. الضغط السلبي سهل الحصول عليه عن طريق توليد ضغط الهواء
2. عنصر المرشح سهل التغيير واستبداله عند تسد الغبار.
3. فيرس خيارات مواصفات قطر الفوهة.
ACV 20① - S ②
① 20 → حجم المنفذ
| شفرة | حجم الميناء (مم) |
| 05 | 0.5 |
| 10 | 1.0 |
| 15 | 1.5 |
| 20 | 2.0 |
| 25 | 2.5 |
| 30 | 3.0 |
نوع التبديل
| شفرة | نوع التبديل |
| لا شيء | بدون تبديل |
| S | مع التبديل الدقيق |
| SK | مع التبديل الدقيق والنوع القابل للتعديل |
مواصفات المنتج
| نموذج | ACV05 | ACV10 | ACV15 | ACV20 | ACV25 | ACV30 |
| وسيط العمل | الهواء النظيف | |||||
| درجة حرارة العمل | 0 إلى 60 ℃ | |||||
| تشحيم | لا | |||||
| ضغط العمل | 0.5 ميجا باسكال | |||||
| قطر الفوهة | 0.5 | 0.5 | 1.5 | 2.0 | 2.5 | 3.0 |
| الأعلى. قيمة فراغ | -91.8 كيلو باسكال | |||||
| نموذج | S (النوع الثابت) | SK (نوع قابل للتعديل) |
| نطاق الإعداد | -39.9 KPA (-300 مم زئبق) | -20.0 إلى 53.2 كيلو باسكال (-150 ~ -400 مم زئبق) |
| الإعداد الافتراضي | -39.9 كيلو باسكال (-300 مم زئبق) | -466 KPa (-350 مم زئبق) |
| دقة | ± 5.3 كيلو باسكال (± -40 مم زئبق) | |
| التباطؤ | 4.0 إلى 13.3 كيلو باسكال (30 إلى 100 مم زئبق) | |
| التصنيف الكهربائي | AC125V: 5A AC250V: 3A | |
| درجة حرارة العمل | 0 إلى 60 ℃ | |
| نموذج | قطر الفوهة (مم) | قدرة الشفط （l/min） | ضغط الفراغ [KPA (MMHG)] | استهلاك الهواء （l/min） | ضغط العمل [MPA (KPA)] |
| ACV-05 | 0.5 | 11 | -86.7 (650) | 14 | 0.5 (500) |
| ACV-10 | 1.0 | 20 | -91.8 (690) | 55 | 0.5 (500) |
| ACV-15 | L.5 | 53 | -91.8 (690) | 160 | 0.5 (500) |
| ACV-20 | 2.0 | 86 | -91.8 (690) | 272 | 0.5 (500) |
| ACV-25 | 2.5 | 134 | -91.8 (690) | 424 | 0.5 (500) |
| ACV-30 | 3.0 | 209 | -91.8 (690) | 611 | 0.5 (500) |

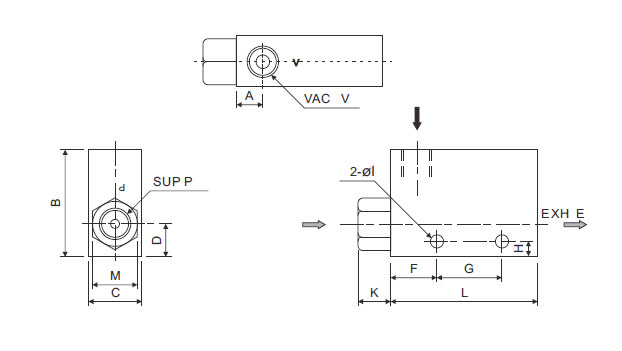

الأبعاد الرئيسية
الوحدات: مم
| نموذج | ACV-05 | ACV-10 | ACV-15 | ACV-20 | ACV-25 | ACV-30 |
| A | 8 | 8 | 10 | 13 | 16 | 20 |
| B | 32 | 32 | 35 | 40 | 60 | 60 |
| C | 16 | 16 | 20 | 27 | 40 | 40 |
| D | 10 | 10 | 11 | 15 | 20 | 20 |
| E | RP1/8 | RP1/8 | RP1/4 | RP1/2 | RP3/4 | RP3/4 |
| F | 14 | 14 | 20 | 28 | 20 | 33 |
| G | 20 | 20 | 25 | 32 | 50 | 50 |
| H | 4.5 | 4.5 | 5 | 7 | 5.5 | 5.5 |
| I | 4.2 | 4.2 | 4.5 | 6 | 6 | 6 |
| L | 45 | 45 | 63 | 85 | 100 | 118 |
| M | 14 | 14 | 17 | 22 | 26 | 30 |
| P | RP1/8 | RP1/8 | RP1/4 | RP1/4 | RP3/8 | RP1/2 |
| V | RP1/8 | RP1/8 | RP1/4 | RP3/8 | RP1/2 | RP3/4 |
| نموذج كاتم الصوت | PSU-6 | PSU-6 | PSU-8 | PSU-10 | PSU-15 | PSU-20 |
خصائص العادم والتدفق
تشير خصائص العادم إلى العلاقة بين ضغط الفراغ أو تدفق الشفط أو استهلاك الهواء الذي يختلف مع تغيير ضغط إمدادات الهواء من مولد الفراغ. أنها تزيد مع زيادة ضغط العرض. تشير خصائص التدفق إلى العلاقة بين ضغط الفراغ وتدفق الشفط عندما يكون ضغط إمدادات مولد الفراغ ثابتًا. معدل تدفق الشفط هو تدفق الهواء المستنشق من منفذ الشفط.
وقت الشفط
إنه يشير إلى الوقت الذي يصل فيه ضغط الفراغ في كوب الشفط إلى ضغط الفراغ المطلوب أو الوقت المطلوب عند تبديل صمام إمداد الهواء إلى مفتاح ضغط الفراغ. يرتبط بحجم غرفة الامتزاز (غرفة الانتشار ، وحجم أنبوب الامتزاز وحجم كأس الشفط ، وما إلى ذلك) ، وتسرب سطح الامتزاز وضغط الفراغ المطلوب.
استهلاك الهواء
يتم تحديد استهلاك الهواء لمولد الفراغ الهوائي بقطر الفوهة ، لكنه يرتبط أيضًا بضغط العمل. لنفس قطر الفوهة ، يزداد استهلاك الهواء مع زيادة ضغط العمل. قطر الفوهة هو الأساس الرئيسي لاختيار قاذف فراغ. كلما زاد قطر الفوهة ، زاد تدفق الشفط واستهلاك الهواء ، وانخفاض ضغط الفراغ. كلما كان قطر الفوهة الأصغر ، أصغر تدفق الشفط واستهلاك الهواء ، ولكن كلما زاد ضغط الفراغ.
ضغط فراغ
هناك أقصى ضغط فراغ ، عندما يتم تجاوز الحد الأقصى ، حتى إذا تمت زيادة ضغط العمل ، فلن يزداد ضغط الفراغ ولكنه سينخفض. الفراغ القصوى الناتج عن مولد الفراغ هو -88 كيلو باسكال. في الاستخدام الفعلي ، يُقترح أن يتم ضبط ضغط الفراغ على -70 كيلو باسوتة وضغط العمل حوالي 0.5 ميجا باسكال.
