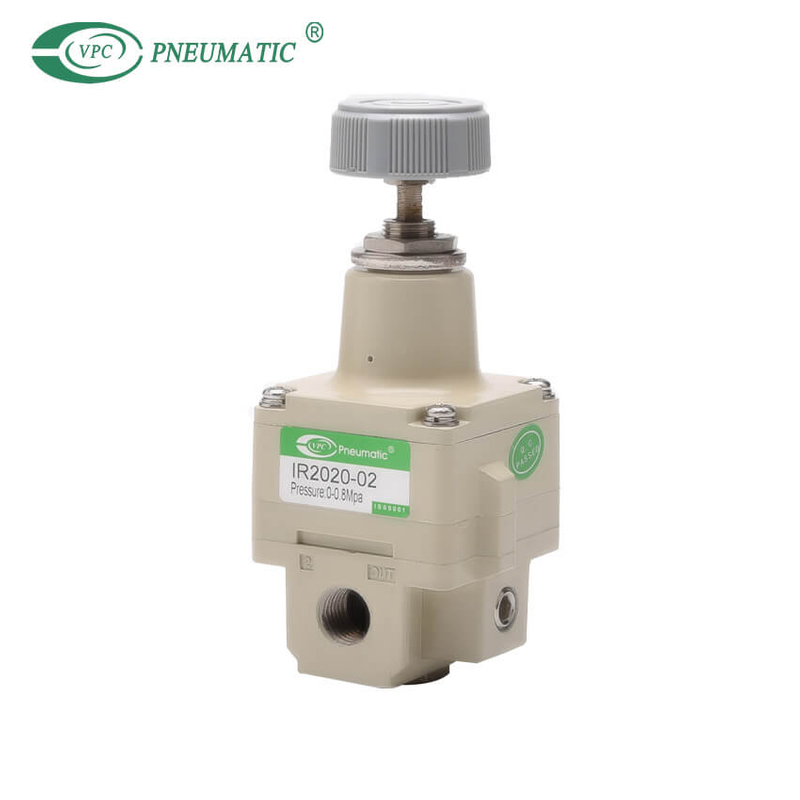

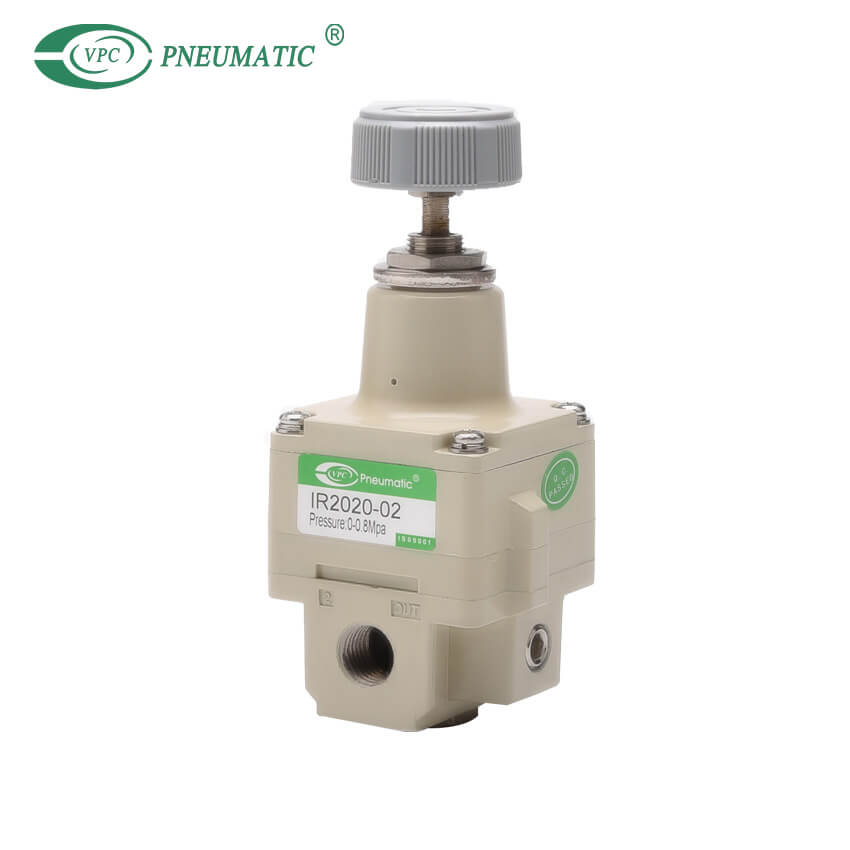

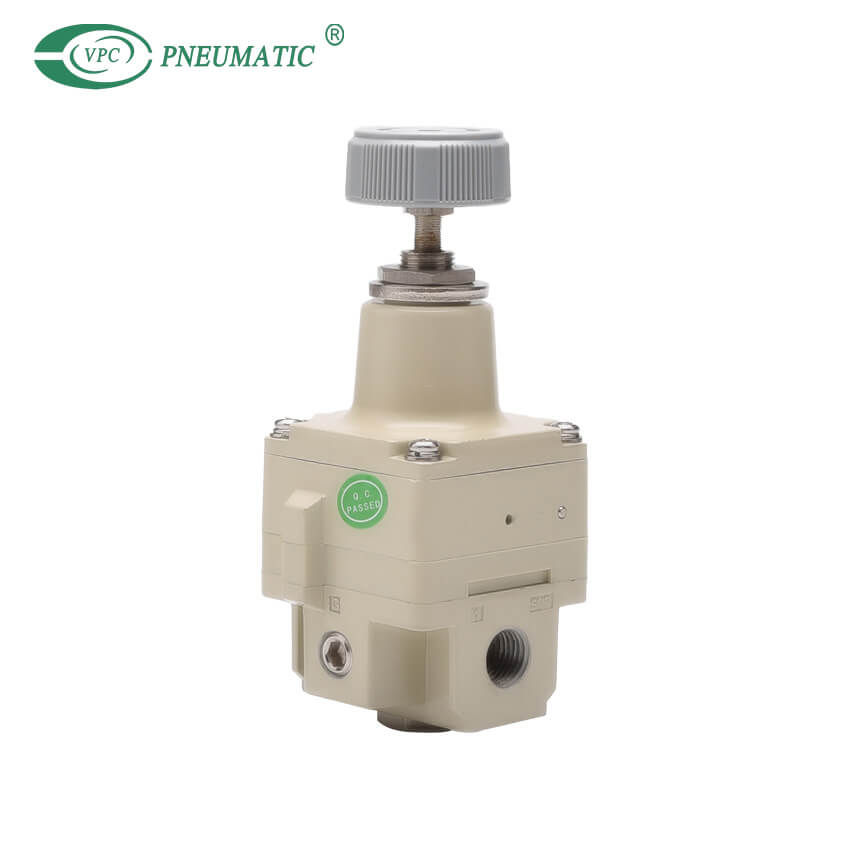

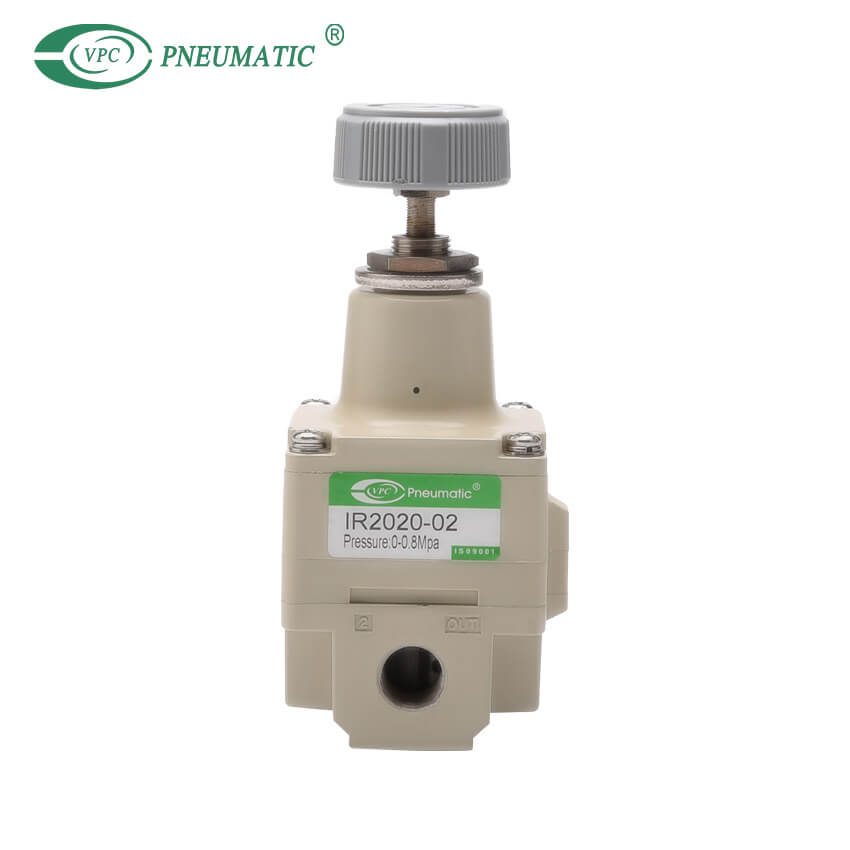

مواصفات المنتج
إر - 2① 0② 0③ 0 - □④ 02⑤ □⑥ - □⑦ - □⑧
① 2 → حجم الجسم
| 1 | سلسلة IR1000 |
| 2 | سلسلة IR2000 |
| 3 | سلسلة IR3000 |
② 0 → نوع الإعداد
| 0 | النوع الأساسي (المقبض) |
| 1الملاحظة 1) | نوع يعمل بالهواء |
③ 0 → ضبط نطاق الضغط
| 0 | 0.005 إلى 0.2 ميجا باسكال |
| 1 | 0.01 إلى 0.4 ميجا باسكال |
| 2 | 0.01 إلى 0.8 ميجا باسكال |
| 0 | 0.01 إلى 0.2 ميجا باسكال |
| 1 | 0.01 إلى 0.4 ميجا باسكال |
| 2 | 0.01 إلى 0.8 ميجا باسكال |
④ □ → نوع الخيط
| لا شيء | RC |
| N | معاهدة حظر الانتشار النووي※ |
| F | G※ |
※شبه قياسي
⑤ 02 ← حجم المنفذ
| رمز | مقاس | طلب | ||
| IR1000 | IR2000 | IR3000 | ||
| 01 | 1/8 | ● | ||
| 02 | 1/4 | ● | ● | |
| 03 | 3/8 | ● | ||
| 04 | 1/2 | ● | ||
⑥ □ → نوع الخيط
| لا شيء | لا أحد |
| B | مع قوس |
| Gملاحظة 2) | مع مقياس الضغط |
⑦ □ → لاحقة 1
| لا شيء | – |
| Tملاحظة 3) | لبيئات درجة الحرارة العالية (-5 إلى 100 درجة مئوية) |
| Lنوت 4)، 5) | لبيئات درجة الحرارة المنخفضة (-30 إلى 60 درجة مئوية) |
⑧ □ → لاحقة 2
| لا شيء | – |
| Rملاحظة6) | قوس، لوحة الاسم، تصاعد على الجانب الآخر |
⑨ □ → صنع حسب الطلبنوت 7)
| رمز | تخصيص |
| X1 | مواصفات غير دهنية |
| X170 | متوافق مع أقواس التوصيل المعيارية (مع محول معياري) |
| X465 | مع مفتاح الضغط الرقمي (ISE30A) |
ملاحظة 1) النوع الذي يعمل بالهواء هو IR2120 وIR3120 فقط.
ملاحظة 2) بالنسبة للطراز المزود بمقياس الضغط (G)، يتم شحن مقياس الضغط معًا، ولكن لا يتم تجميعه.
ملاحظة 3) ماكس.80 درجة مئوية لمواصفات بيئة درجة الحرارة العالية T مع مقياس الضغط (G)
ملاحظة 4) بالنسبة لمواصفات بيئة درجة الحرارة المنخفضة L، لا تتوفر مجموعات مع مقياس الضغط (G).
ملاحظة 5) مواصفات بيئة درجة الحرارة المنخفضة L غير متوفرة لسلسلة IR1000.
ملاحظة 6) يكون موضع التثبيت القياسي للوحة الاسم في المقدمة عند عرض منظم الدقة بحيث يكون الجانب SUP إلى اليسار والجانب OUT إلى اليمين.القوس متصل بالظهر.
ملاحظة 7) المنتج بالمواصفات التالية متوفر أيضًا:
البادئة (10-): السلسلة النظيفة
البادئة (25A-): بطارية ثانوية متوافقة
البادئة (80-): مقاومة للأوزون (مواصفات المطاط الفلوري)
IRMOO: مواصفات المشعب (لسلسلة IR1000 وIR2000 فقط. باستثناء النوع الذي يعمل بالهواء وسلسلة IR3000)
وصف المنتج
| نموذج | النوع الأساسي | نوع يعمل بالهواء | |||
| IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
| وسط العمل | هواء | ||||
| الأعلى.ضغط العمل | 1.0 ميجا باسكال | ||||
| دقيقة.ضغط العمل*1) | ضبط الضغط + 0.05 ميجا باسكال | اضبط الضغط + 0.1 ميجا باسكال | اضبط الضغط + 0.05 ميجا باسكال | اضبط الضغط + 0.1 ميجا باسكال | |
| ضبط نطاق الضغط | IR1000: 0.005 إلى 0.2 ميجا باسكال IR1010: 0.01 إلى 0.4 ميجا باسكال IR1020: 0.01 إلى 0.8 ميجا باسكال | إير2000: 0.005 إلى 0.2 ميجا باسكال الأشعة تحت الحمراء 2010: 0.01 إلى 0.4 ميجا باسكال الأشعة تحت الحمراء 2020: 0.01 إلى 0.8 ميجا باسكال | IR3000: 0.01 إلى 0.2 ميجا باسكال IR3010: 0.01 إلى 0.4 ميجا باسكال IR3020: 0.01 إلى 0.8 ميجا باسكال | 0.01 إلى 0.8 ميجا باسكال | 0.01 إلى 0.8 ميجا باسكال |
| ضغط إشارة الإدخال*2) | — | 0.01 إلى 0.8 ميجا باسكال | 0.01 إلى 0.8 ميجا باسكال | ||
| حساسية*3) | ضمن 0.2% من المدى الكامل | ||||
| التكرار*3) | ضمن ±0.5% من الامتداد الكامل | ||||
| الخطية*4) | — | في حدود ±1% من الامتداد الكامل | |||
استهلاك الهواء*5) (عند ضغط العرض 1.0MPa) | 4.4 لتر/دقيقة (ANR) او اقل | 4.4 لتر/دقيقة (ANR) او اقل | 11.5 لتر/دقيقة (ANR) أو أقل | 4.4 لتر/دقيقة (ANR) أو أقل | 11.5 لتر/دقيقة (ANR) أو أقل |
| حجم الميناء | آر سي 1/8 | آر سي 1/4 | آر سي1/4,3/8,1/2 | آر سي 1/4 | آر سي1/4,3/8,1/2 |
| مقياس الضغط | Rc1/8 (موقعان) | ||||
| درجة حرارة العمل | -5 إلى 60 درجة مئوية (بدون تجميد) | ||||
*1) بشرط عدم التدفق على جانب الإخراج.جنبًا إلى جنب مع الضغط المحدد، تأكد من الحفاظ على الحد الأدنى من الضغط التفاضلي 0.05 ميجا باسكال لسلسلة IR1000 وIR2000، و0.1 ميجا باسكال لسلسلة IR3000.
*2) ينطبق فقط على النوعين اللذين يعملان بالهواء IR2120 وIR3120.النوع الأساسي مستثنى.
*3) تخضع القيم المميزة لظروف تكون فيها الخصائص الأخرى، مثل التغير العلماني وتغير درجة الحرارة، ليست مدرجة.
*4) يشير إلى خطية ضغط الخرج فيما يتعلق بضغط إشارة الإدخال.
*5) يتم عادةً تفريغ الهواء إلى الغلاف الجوي من فتحة النزف أو منفذ العادم.
| وصف | رقم الجزء | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | إير2010 | إير2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| قوس | ص36201023 | ص36202028 | P362030-20* | ||||||
| مقياس الضغط (Rc، G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* دعامة ومسامير تثبيت (M5 × 35). لتركيب الدعامة، قم بإزالة مسامير الجسم (M5 x 30) الموجودة على لوحة الاسم على الجانب المقابل واستبدل المسمارين المرفقين براغي تثبيت الدعامة (M5 × 35).
| وصف | نموذج قابل للتطبيق | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①فلتر الهواء | AF20-أ | AF30-أ | AF40-أ |
| ②فاصل الضباب | AFM20-A | AFM30-A | AFM40-A |
| ③الواجهة | Y200-أ | Y300-أ | Y400-أ |
| ④واجهة مع قوس | Y200T-أ | Y300T-أ | Y400T-أ |
* المحول المعياري المرفق بالمنتج المصنوع حسب الطلب (IR□□□□-□□-X170) يتم شحنها معًا، ولكن لم يتم تجميعها.
