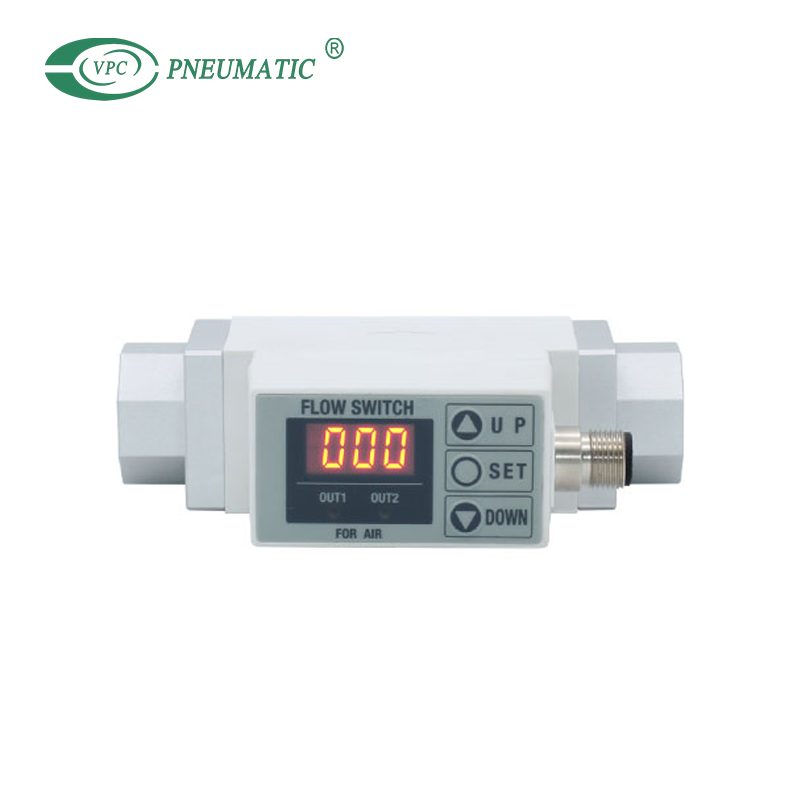

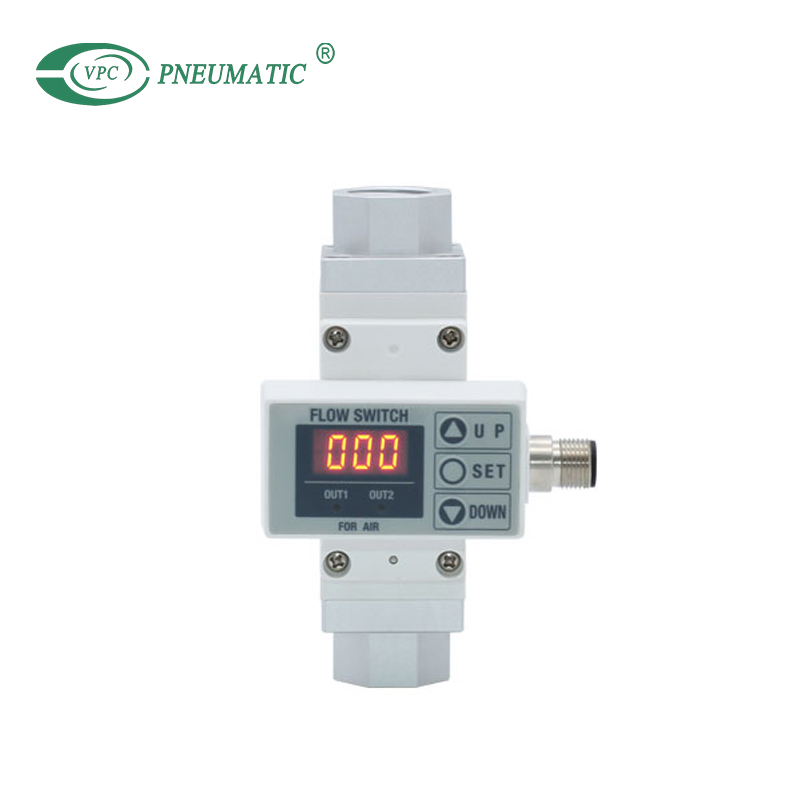

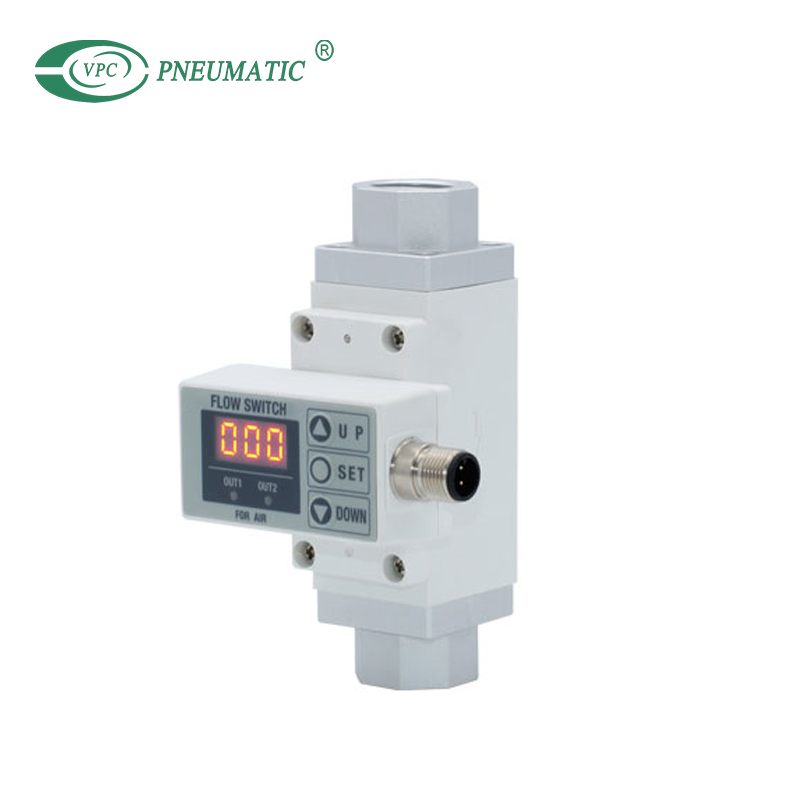

مواصفات المنتج
1. إعداد معدل التدفق والمراقبة ممكنة مع الشاشة الرقمية.
2. تتوفر نوع متكامل وأنواع مراقبة منفصلة.
3. ثلاثة أنواع من الإخراج: التبديل ، النبض المتراكم ، والمخرجات التناظرية.
4. قادرة على التبديل ذهابًا وإيابًا بين التدفق التراكمي والفوري.
5. مراقبة تدفق 4 قنوات: 4 نطاقات معدل تدفق مستقلة يمكن مراقبة بواسطة وحدة تحكم واحدة.
وصف المنتج

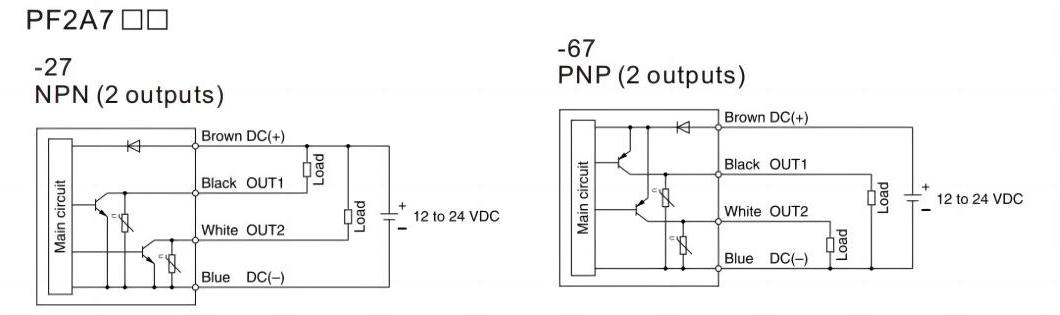

| نموذج | PF2A710 | PF2A750 | PF2A711 | PF2A721 | PF2A751 | |
| وسيط العمل | الهواء الجاف ، النيتروجين | |||||
| نطاق التدفق المقدر | 1 إلى 10 لتر/دقيقة | 5 إلى 50 لتر/دقيقة | 10 إلى 100 لتر/دقيقة | 20 إلى 200 لتر/دقيقة | 50 إلى 500 لتر/دقيقة | |
| وحدة مجموعة Mininum | 0.1L/دقيقة | 0.5L/دقيقة | 1L/دقيقة | 2L/دقيقة | 5L/دقيقة | |
| قيمة تبادل معدل تبادل معدل تدفق النبض المتراكم (عرض الانتفاخ: 50 مللي ثانية) | 0.1L/النبض | 0.5L/PULSE | 1L/PULSE | 2L/النبض | 5L/النبض | |
| وحدات العرض *1،2) | معدل التدفق الفوري | ل/دقيقة ، CFM × 10 -2 | ل/دقيقة ، CFM × 10 -1 | |||
| التدفق المتراكم | L ، FT³ × 10 -1 | |||||
| درجة حرارة العمل | 0 إلى 50 ℃ | |||||
| دقة *3) | ± 5 ٪ FS | |||||
| التكرار | ± 1 ٪ fs | ± 2 ٪ fs | ||||
| خصائص درجة الحرارة | ± 3 ٪ FS (15 إلى 35 ℃ ، 25 ℃ مرجع) ، ± 5 ٪ FS (0 إلى 50 ℃ ، 25 ℃ مرجع) | |||||
| الاستهلاك الحالي | 150mA أو أقل | 160ma أو أقل | 170ma أو أقل | |||
| حجم المنفذ (RC ، NPT ، G) | 1/8 ، 1/4 | 3/8 | 1/2 | |||
| نوع الكشف | نوع سخان | |||||
| ضغط التشغيل | -50kpa إلى 0.5mpa | -50kpa إلى 0.75mpa | ||||
| ضغط إثبات | 1.0mpa | |||||
| نطاق التدفق المتراكم *4) | 0 إلى 999999L | |||||
| مواصفات الإخراج *5) | التبديل الإخراج | NPN Open Collector | الأعلى. تحميل الحالي: 80mA ؛ انخفاض الجهد الداخلي: 1V أو أقل الأعلى. الجهد التطبيقي: 30 فولت ؛ 2 Outputs | |||
| PNP المفتوح جامع | الأعلى. تحميل الحالي: 80mA ؛ انخفاض الجهد الداخلي: 1.5 فولت أو أقل ؛ 2 Outputs | |||||
| ناتج النبض المتراكم | NPN أو PNP Open Collector (مثل إخراج التبديل) | |||||
| LED الوضع | تضيء عند تشغيل الإخراج Out1: Green ؛ Out2: أحمر | |||||
| وقت الاستجابة | 1 ثانية. أو أقل | |||||
| التباطؤ | وضع التباطؤ: متغير (يمكن تعيينه من 0) ، وضع مقارنة النافذة: ثابت 3 أرقام | |||||
| جهد إمدادات الطاقة | DC12 إلى 24 فولت ± 10 ٪ | |||||
| بيئة | العلبة | IP65 | ||||
| درجة حرارة العمل | التشغيل: من 0 إلى 50 ℃ ، تخزين: -25 إلى 85 ℃ (مع عدم وجود تجميد وتكثيف) | |||||
| تحمل الجهد | AC 1000V لمدة 1 دقيقة بين المحطات والإسكان | |||||
| مقاومة العزل | 50mΩ أو أكثر (DC 500V تم قياس | |||||
| مقاومة الضوضاء | 1000V PP Width1μs يدوم 1NS | |||||
*1) لمفتاح التدفق الرقمي مع وظيفة تبديل الوحدة. (وحدة SI الثابتة [(l/min ، أو l ، m³ أو m³ × 10³)] سيتم تعيينها لنوع التبديل دون وظيفة تبديل الوحدة.)
*2) يمكن تبديل عرض معدل التدفق بين الشرط الأساسي المتمثل في 0 ℃ ، 101.3 كيلو باسكال والشرط القياسي (ANR) من 20 ℃ ، 101.3 كيلو باسكال ، و 65 ٪ RH.
*3) يجب أن يكون للأنابيب الموجودة على الجانب قسم مستقيم من الأنابيب التي يبلغ طولها 8 أضعاف قطر الأنابيب أو أكثر. إذا لم يتم تثبيت قسم مستقيم من الأنابيب ، فقد تختلف الدقة بنسبة ± 5 ٪ FS أو أكثر.
*4) يتم إعادة تعيين معدل التدفق المتراكم عند إيقاف تشغيل مصدر الطاقة.
*5) يمكن تحديد إخراج التبديل وإخراج النبض المتراكم أثناء الإعداد الأولي.
*6) وضع مقارنة النافذة - نظرًا لأن التباطؤ سيصل إلى 3 أرقام ، احتفظ بـ P_1 و P_2 أو N_1 و N_2 على 7 أرقام أو أكثر. (في حالة الإخراج Out2 ، N_1 ، 2 ليكون N_3 ، 4 و P_1 ، 2 ليكون p_3 ، 4.)
*7) للحصول على تفاصيل حول الأسلاك ونوع الموضوع ، يرجى الاتصال بـ VPC.
*8) يتم التحقق من أي منتجات ذات خدوش صغيرة أو مسحة أو تباين ألوان العرض أو السطوع الذي لا يؤثر على الأداء كمنتجات مطابقة.

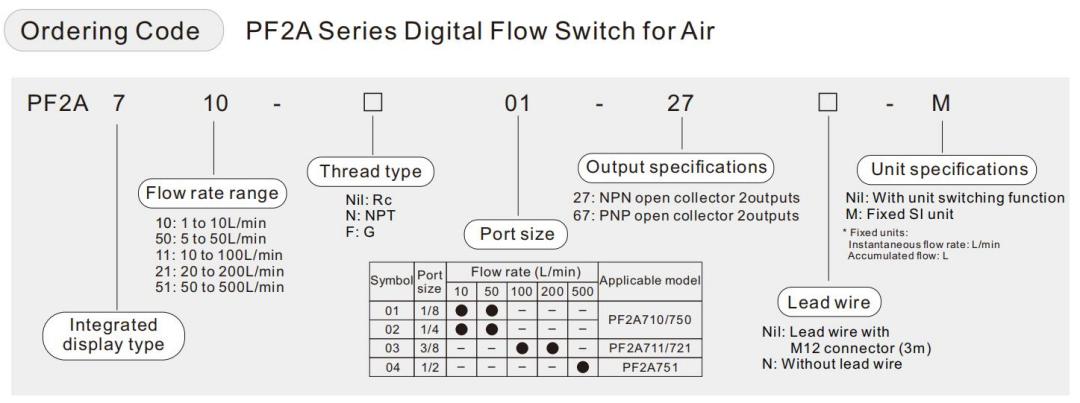

| الجزء رقم | دقيقة. قيمة معدل التدفق المقدرة | الأعلى. قيمة معدل التدفق المقدرة |
| PF2A710 | 1nl/min | 10nl/min |
| 3.5CFM × 10-2 | 35.0cfm × 10-2 | |
| PF2A750 | 5NL/دقيقة | 50nl/min |
| 18.0CFM × 10-2 | 176.0CFM × 10-2 | |
| PF2A711 | 10nl/min | 100nl/min |
| 3.5CFM × 10-1 | 35.5CFM × 10-1 | |
| PF2A721 | 20nl/دقيقة | 200nl/min |
| 7.0cfm × 10-1 | 71.0CFM × 10-1 | |
| PF2A751 | 50nl/min | 500NL/دقيقة |
| 18.0CFM × 10-1 | 176.0CFM × 10-1 |

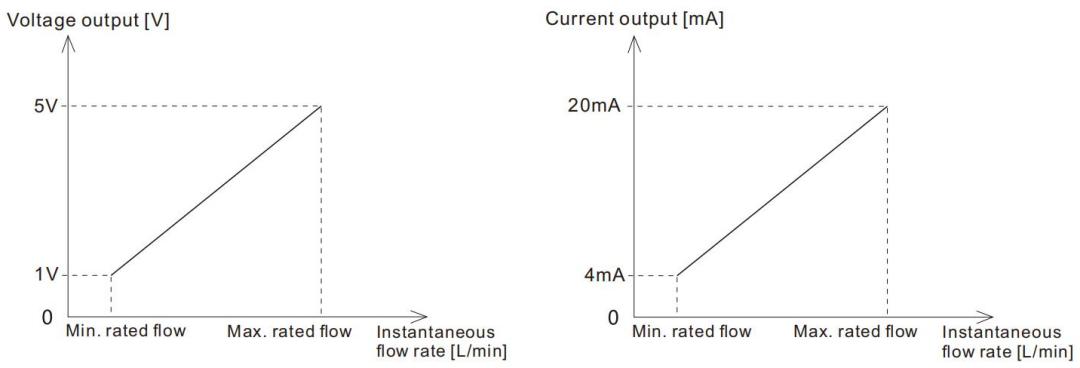

* عند استخدام الإخراج التناظري للحالة القياسية ، يرجى التحويل وفقًا للصيغة التالية.
قيمة معدل تدفق الحالة الأساسية ÷ 0.927 = قيمة معدل تدفق الحالة القياسية.

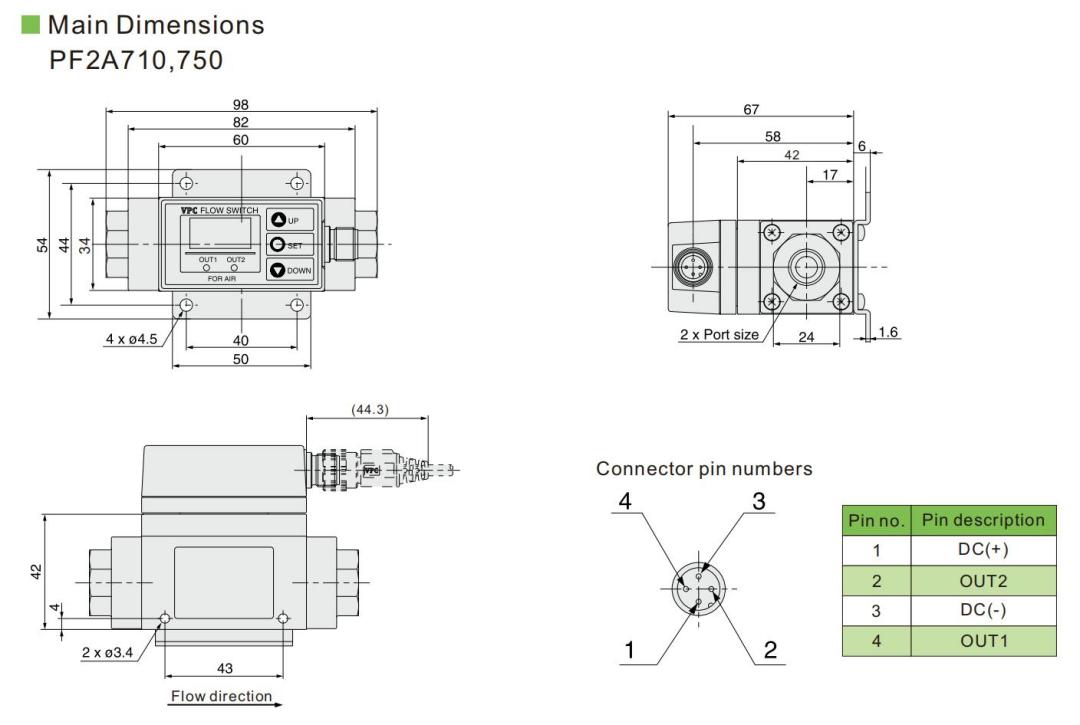

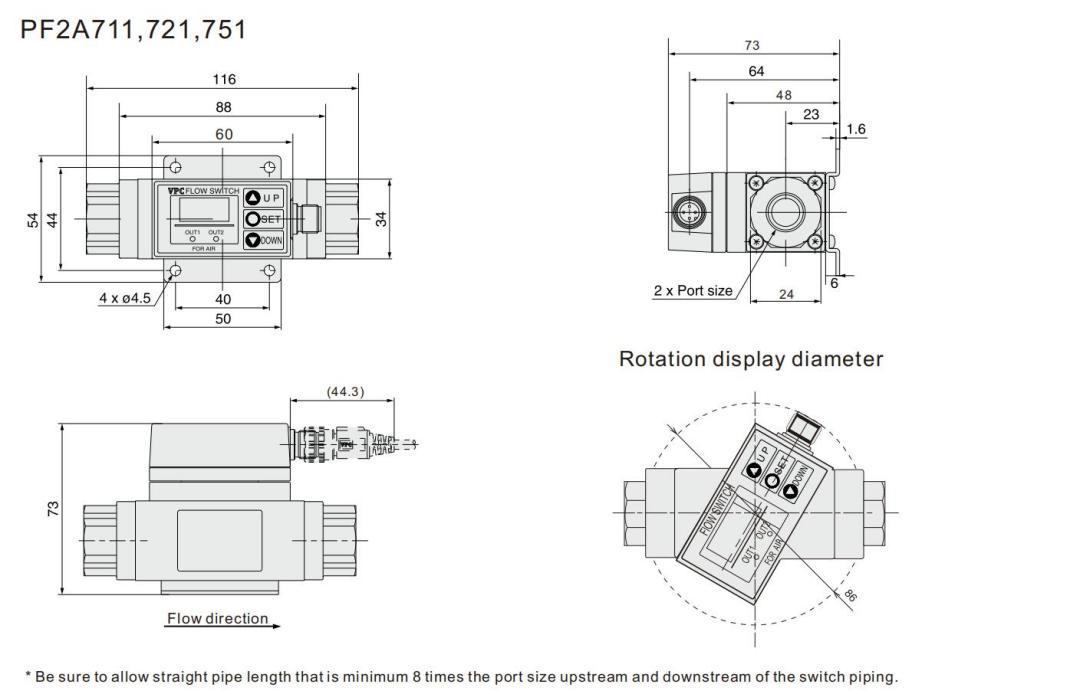

الأبعاد الرئيسية
