VF400-08
VPC Pneumatic
8421399000
وسيط العمل: | |
---|---|
درجة حرارة العمل: | |
نطاق ضبط الضغط: | |
مرشح الدقة: | |
مادة السلطانية: | |
توافر الحالة: | |

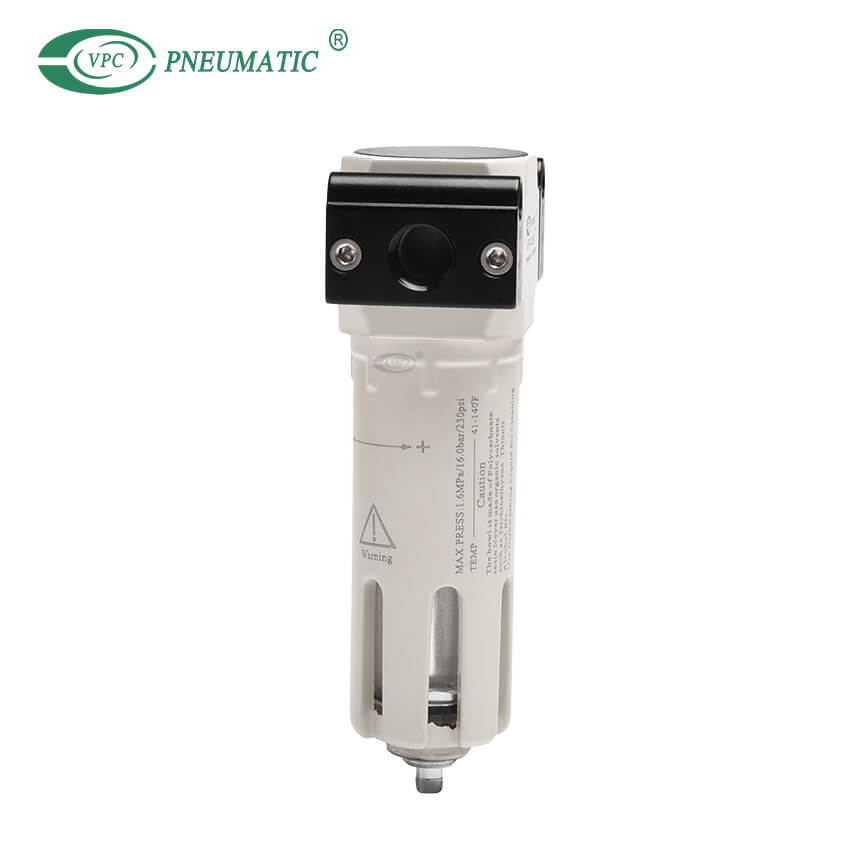

وصف المنتج
مرشح VF مع فاصل الماء ينظف الهواء المضغوط من الزيت السائل والتكثيف وجزيئات الأوساخ ، للتطبيقات الخاصة يمكن استبدال عنصر مرشح 20 ميكرون بعنصر مرشح 5 ميكرون.
ملحوظة
* أقصى ضغط لتصريف السيارات من السلسلة V هو 0.8 ميجا باسكال.
* أقصى ضغط لنوع الضغط المنخفض هو 0.4 ميجا باسكال.
* تتوفر خيوط G و PT و NPT.
مواصفات المنتج
نموذج | VF200-01 | VF200-02 | VF200-03 | VF300-02 | VF300-03 | VF300-04 | VF400-02 | VF400-03 | VF400-04 | VF400-06 | |
وسط العمل | هواء نقي (ترشيح 40 ميكرومتر) | ||||||||||
تجويف الميناء | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G1 / 4 | G3 / 8 | G1 /2 | G3 / 4 | |
دقة التصفية | 25 ميكرومتر أو 5 ميكرومتر | ||||||||||
الضغط برهان | 0.15 إلى 0.8 ميجا باسكال (20 إلى 116 بكسل لكل بوصة) /0.15 إلى 1.2 ميجا باسكال (20-174 بكسل لكل بوصة) | ||||||||||
الأعلى.ضغط العمل | 1.0Mpa (145Psi) /1.6MPa (230Psi) | ||||||||||
درجة حرارة العمل | من 5 إلى 60 درجة مئوية | ||||||||||
سعة وعاء الصرف | 15cc | 50cc | 80 سم مكعب |

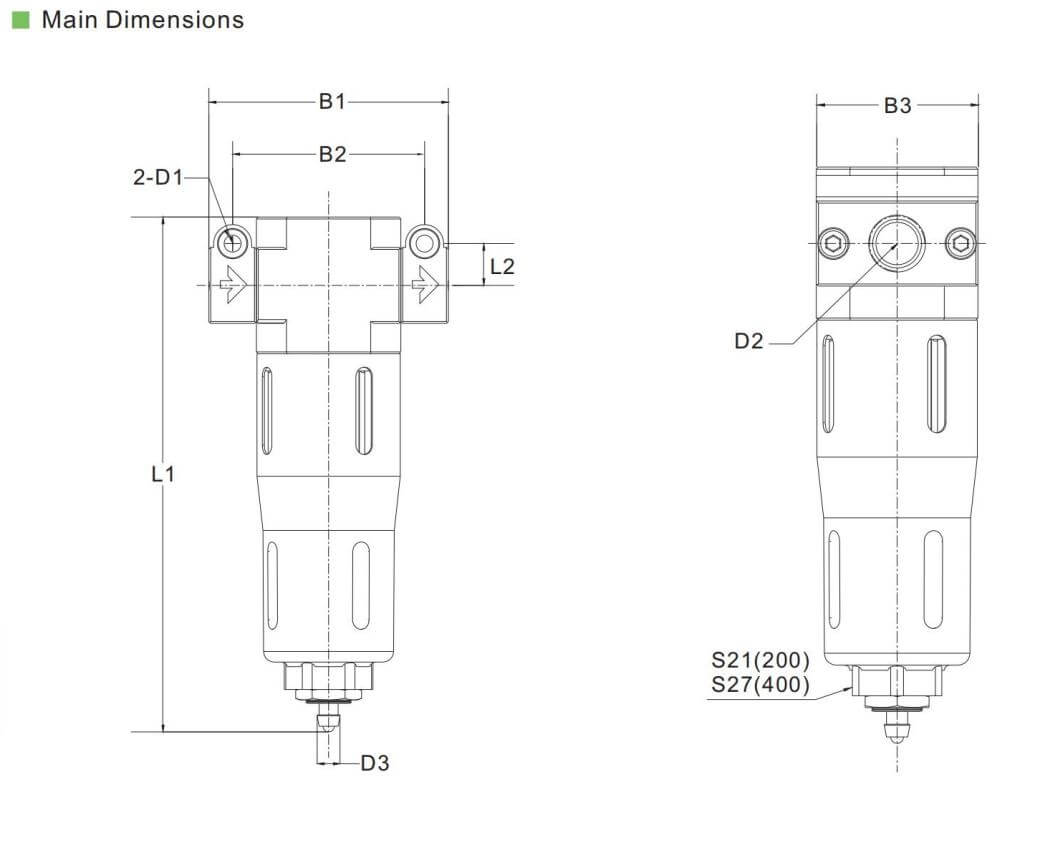

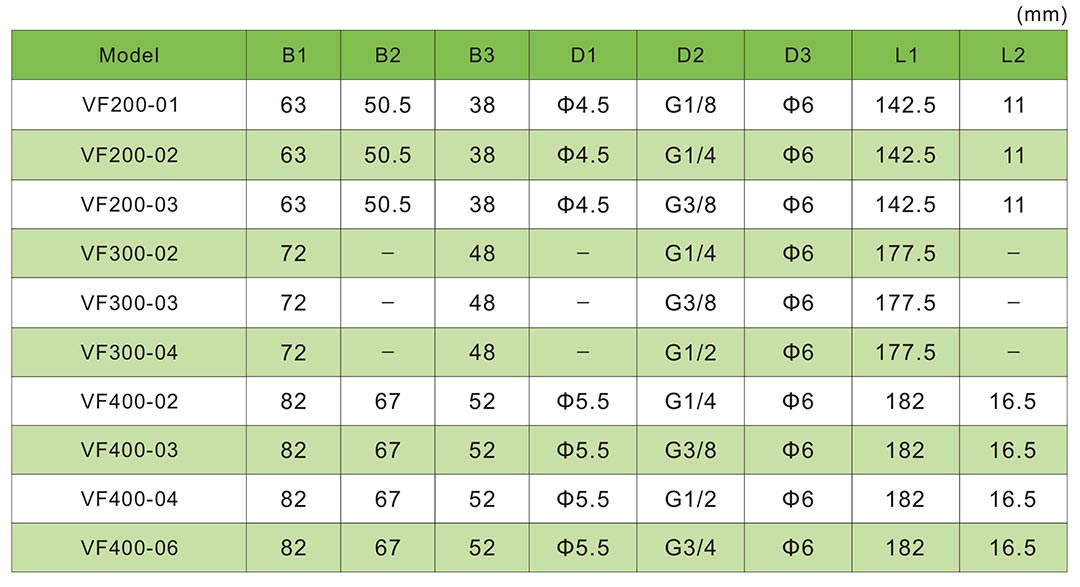

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س 1.ما هي وحدة FRL?
تشتمل وحدة FRL على مرشح (F) ومنظم (R) ومزلق (L).يمكن دمج هذه الوحدات الفردية في وحدة واحدة لضمان الهواء النظيف في نظام هوائي.من الممكن أيضًا استخدام كل مكون على حدة.
س 2.هل يجب أن يكون مرشح الهواء قبل المنظم أم بعده؟
عادة ، بعد صمام الإغلاق ، يكون المرشح هو المكون الأول في خط الهواء ؛ثم المنظموأخيرًا ، أداة التشحيم.تتوفر المرشحات بأنواع مختلفة للسماح لها بإزالة الزيت والجسيمات والماء والروائح من الهواء المضغوط.
س 3.ما نوع الفلتر المستخدم في FRL؟
يجمع FRL بين الفلتر والمنظم والمزلّق في مكون واحد للحفاظ على أنظمة ضاغط الهواء في حالة عمل مثالية.يتكون FRL من ثلاثة مكونات أساسية: مرشح الخطوط الجوية.
س 4.كيف أختار منظم فلتر الهواء؟
عند اختيار منظم ضغط الهواء ، من المهم مراعاة نطاق التقلبات في ضغط المدخل ، بالإضافة إلى ضغط المخرج المطلوب.يجب أيضًا مراعاة التباين المحتمل في معدل التدفق لضمان عدم فشل المنظم في التطبيق المطلوب.
كتالوج PDF
