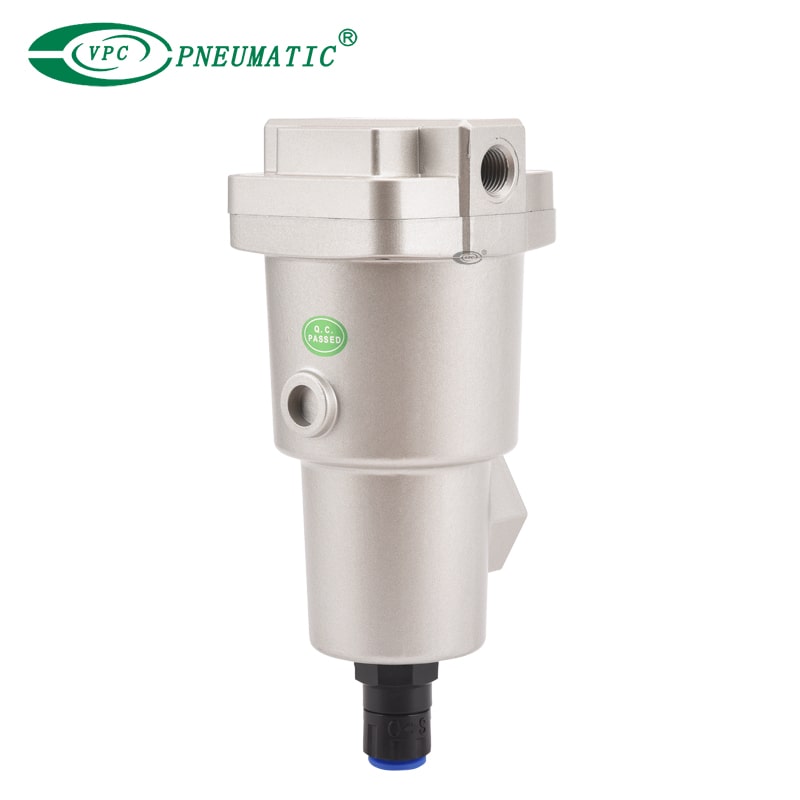

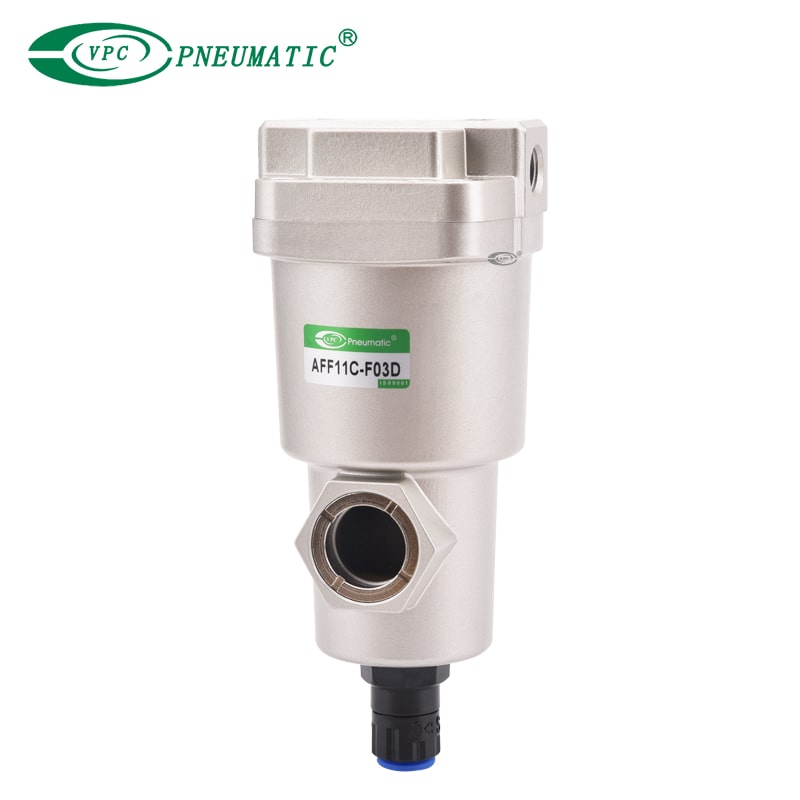

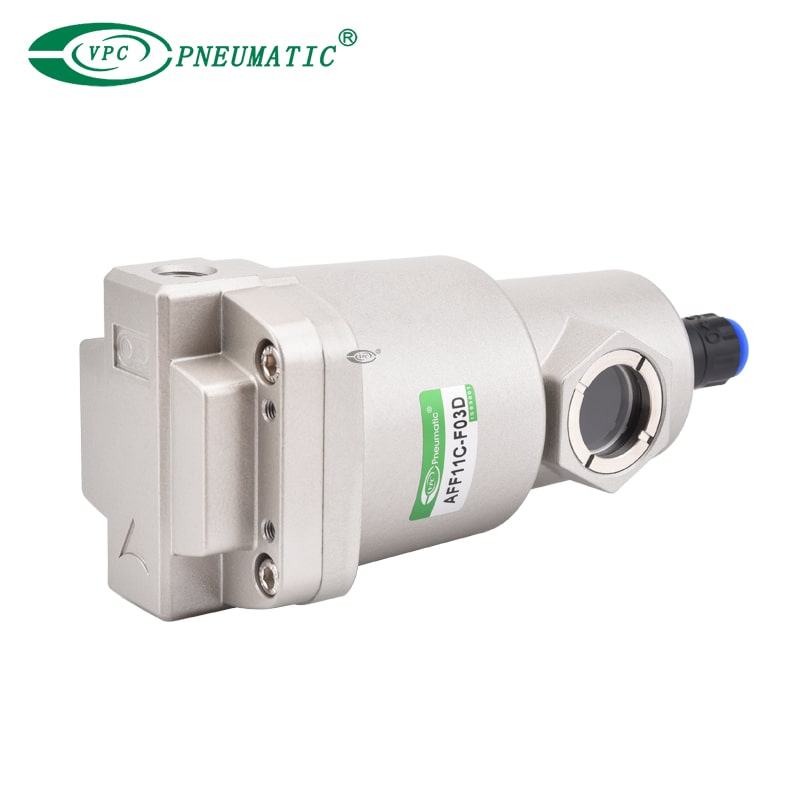

مرشح الخط الرئيسي سلسلة AFF

مرشح الخط الرئيسي سلسلة AFF هو المرحلة الأولى في مخطط تنقية الهواء. يزيل هذا المرشح الخشن (3 ميكرومتر) المادة والقطرات الخارجية لحماية مجففات المصب وتمديد عمر المرشحات الأكثر دقة. يتم خدمة الوحدات بسهولة ، ويمكن التخلص من العناصر القذرة أثناء التعامل مع وعاء المرشح فقط.

نموذج:
AFF8C-F04D-T
المنتج العلامة التجارية:
VPC Pneumatic

وسيط العمل:	هواء مضغوط
دقة الترشيح:	3 ميكرون (كفاءة الترشيح: 99 ٪)
الأعلى. ضغط العمل:	1.0mpa
درجة حرارة العمل:	5 إلى 60 ℃
توافر الحالة:



رسالتك سلة الاستفسارات

وصف المنتج

■ ميزة المنتج

ترشيح الجسيمات ، إزالة القطرات الخشنة.

1. يمكن لفصل مياه مرشح AFF أن يزيل الشوائب مثل النفط والماء والمواد الخارجية من الهواء المضغوط. يمكن أن يحسن أداء مجفف المصب ، وتوسيع فترة الاستبدال لعناصر مرشح الدقة ومنع فشل المعدات.

2. اتصال معياري قادر على AFF2C ~ 22C/AFF37B ، 75B/AFF75A ~ 220A.

3. مؤشر حياة العنصر الاختياري.

4. أحجام المنافذ المتاحة: 1/8 'إلى 2 ' (RC ، NPT أو G)

■ الرمز

مرشح فاصل فاصل فاصل المياه

مواصفات المنتج

وسط التشغيل	هواء مضغوط
الأعلى. ضغط العمل ^*1	1.0 MPa
دقيقة. ضغط العمل ^*2	0.05 MPa
ضغط الاختبار	1.5 MPa
درجة حرارة العمل	5 إلى 60 ℃
دقة الترشيح	3 ميكرون (كفاءة الترشيح: 99 ٪)
فترة استبدال العنصر	سنتين ^*1 أو عندما يصل انخفاض الضغط إلى 0.1MPa

*1) الحد الأقصى لضغط التشغيل من AFF75A إلى AFF220A هو 0.97 MPa، وفترة استبدال العنصر هي عندما يصل انخفاض الضغط إلى 0.1 MPa أو بعد تشغيل لمدة عام واحد.

*2) مع التصريف التلقائي: 0.1 MPa (نوع NO) أو 0.15 MPa (نوع NC)

يمكن أن تزيل الشوائب مثل الزيت والماء والمواد الغريبة في الهواء المضغوط ويمكن أن تحسن وظيفة المجفف في مجرى النهر ، وتوسيع فترة الاستبدال لعنصر مرشح الدقة ، ومنع المتاعب مع المعدات.

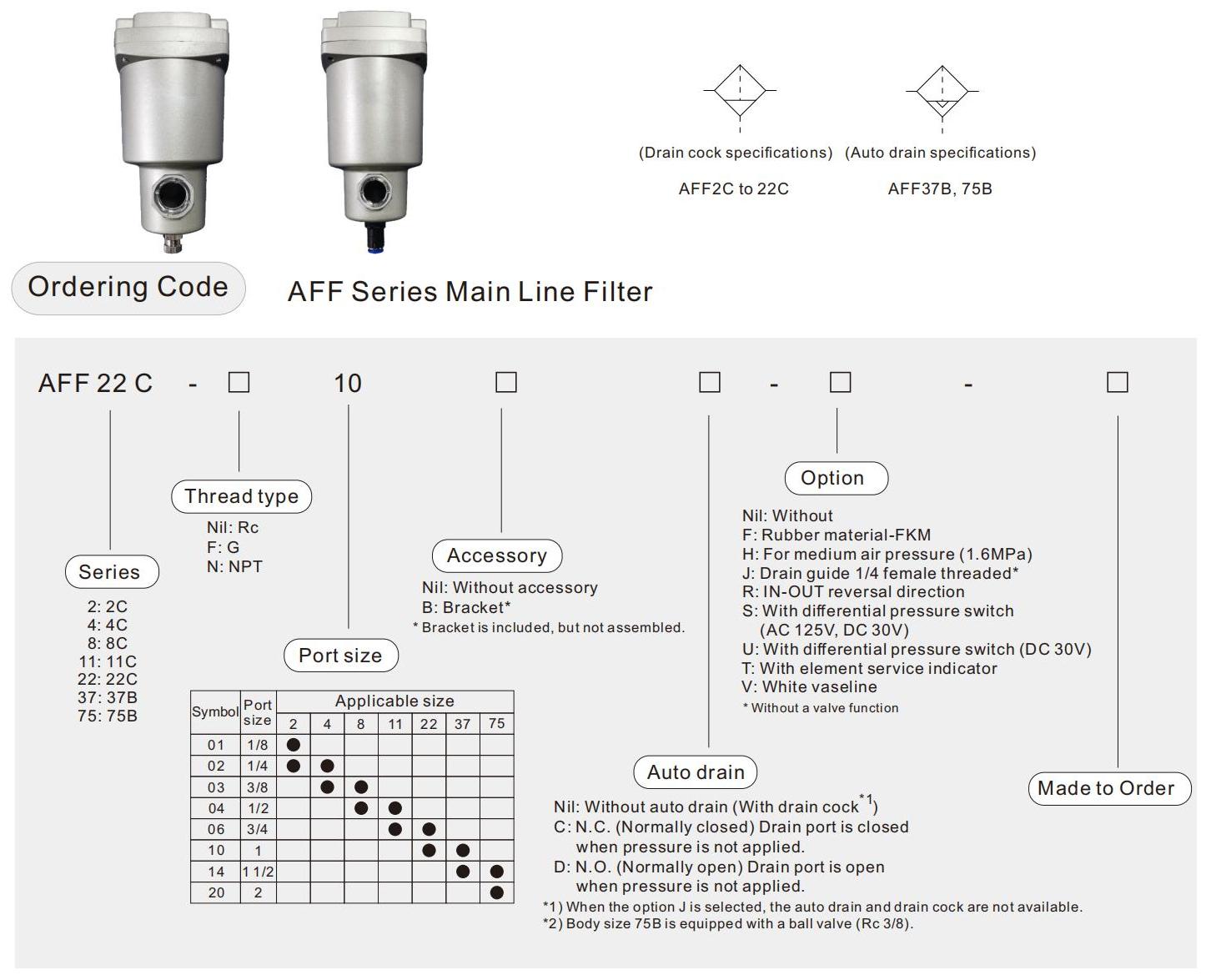

نموذج		مواصفة				جزء التبعية رقم (الخيار)			قطع غيار
العملية اليدوية	استنزاف السيارات	قوة الضاغط (تقريبا)	معدل التدفق	مقاس المنفذ	وزن	مجموعة قوسين	مقياس ضغط (2 قطعة.)	رفيق الحافة (2pcs.)	مجموعة العناصر
AFF2C-01- □	AFF2C-01D- □	2.2kw	300 لتر/دقيقة	1/8	0.38 كجم	AM-BM101	——	——	AFF-EL2B
AFF2C-02- □	AFF2C-02D- □			1/4
AFF4C-02- □	AFF4C-02D- □	3.7kw	750L/دقيقة	1/4	0.55 كجم	AM-BM102			AFF-EL4B
AFF4C-03- □	AFF4C-03D- □			3/8
AFF8C-03- □	AFF8C-03D- □	7.5kw	1500L/دقيقة	3/8	0.9 كجم	AM-BM103			AFF-EL8B
AFF8C-04- □	AFF8C-04D- □			1/2
AFF11C-04- □	AFF11C-04D- □	11kw	2200L/دقيقة	1/2	1.4 كجم	AM-BM104			AFF-EL11B
AFF11C-06- □	AFF11C-06D- □			3/4
AFF22C-06- □	AFF22C-06D- □	22 كيلو وات	3700L/دقيقة	3/4	2.1 كجم	AM-BM105			AFF-EL22B
AFF22C-10- □	AFF22C-10D- □			1
AFF37B-10- □	AFF37B-10D- □	37 كيلو وات	6000L/دقيقة	1	4.2 كجم	BM56			AFF-EL37B
AFF37B-14- □	AFF37B-14D- □			1 1/2
AFF75B-14- □	AFF75B-14D- □	75 كيلو واط	12000L/دقيقة	1 1/2	10.5 كجم	BM57			AFF-EL75B
AFF75B-20- □	AFF75B-20D- □			2

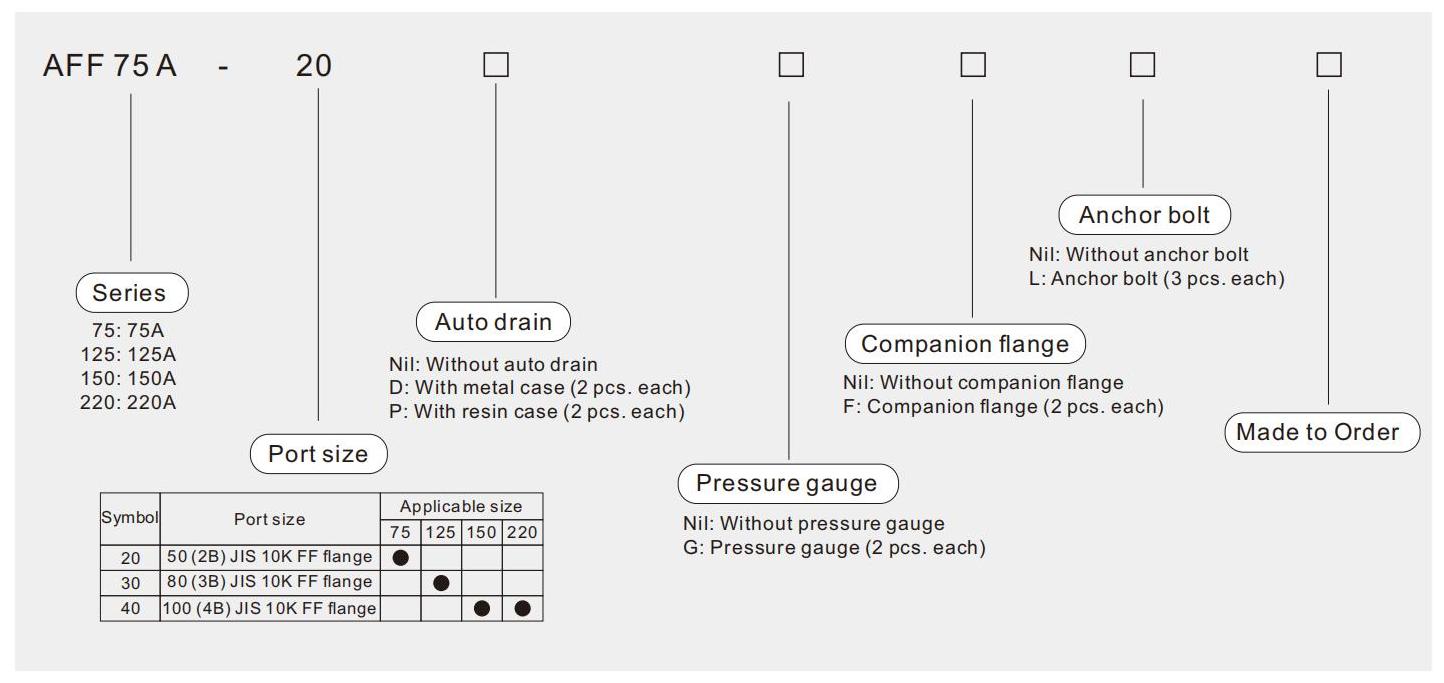

AFF75A-20- □	AFF75A-20D- □	75 كيلو واط	12400L/دقيقة	2 ب شفة	50 كجم	——	G46-15-02	50 (2B) JIS 10K FF	EC700-003N
AFF125A-30- □	AFF125A-30D- □	110 إلى 125 كيلو واط	23700L/دقيقة	3 ب شفة	52 كجم			80 (3B) JIS 10K FF	EC700-003N
AFF150A-40- □	AFF150A-40D- □	150 كيلو واط	30000L/دقيقة	4 ب شفة	72 كجم			100 (4B) JIS 10K FF	EC800-003N
AFF220A-40- □	AFF220A-40D- □	180 إلى 220 كيلو واط	45000L/دقيقة	4 ب شفة	87 كجم			100 (4B) JIS 10K FF	EC900-003N
