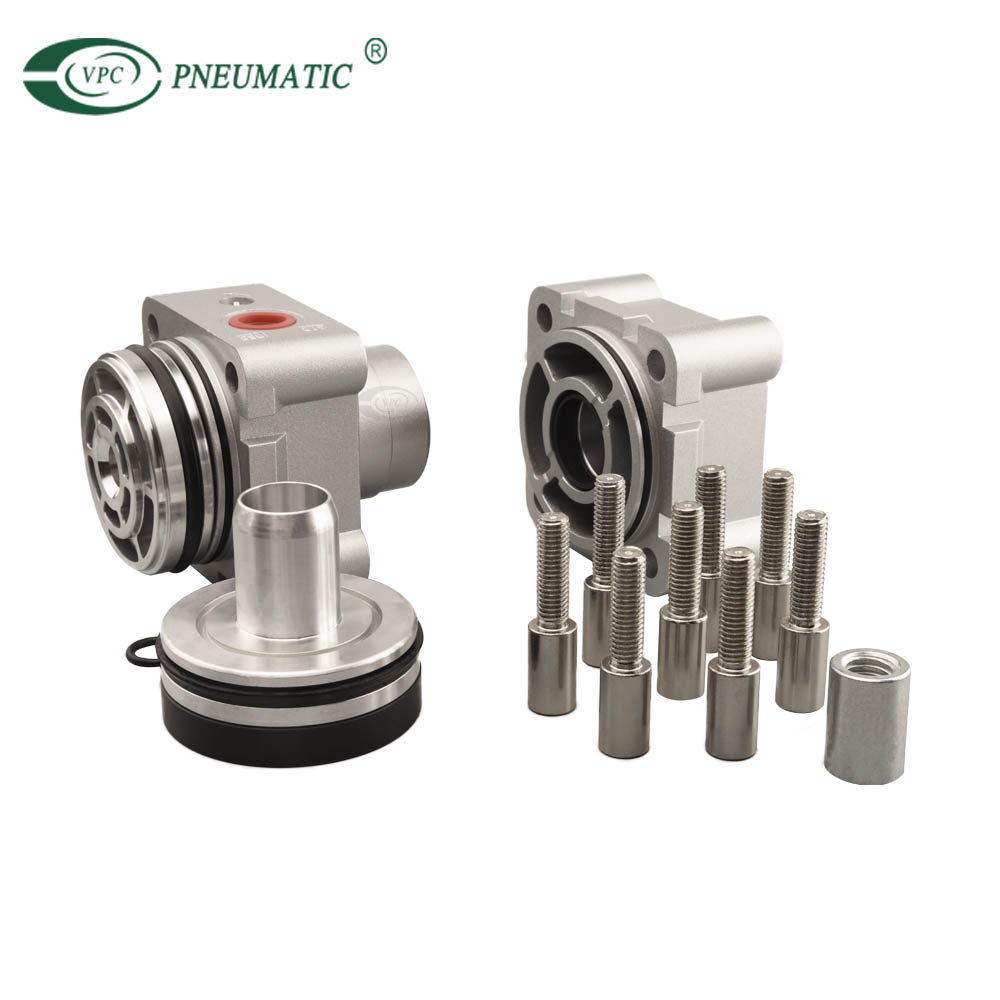

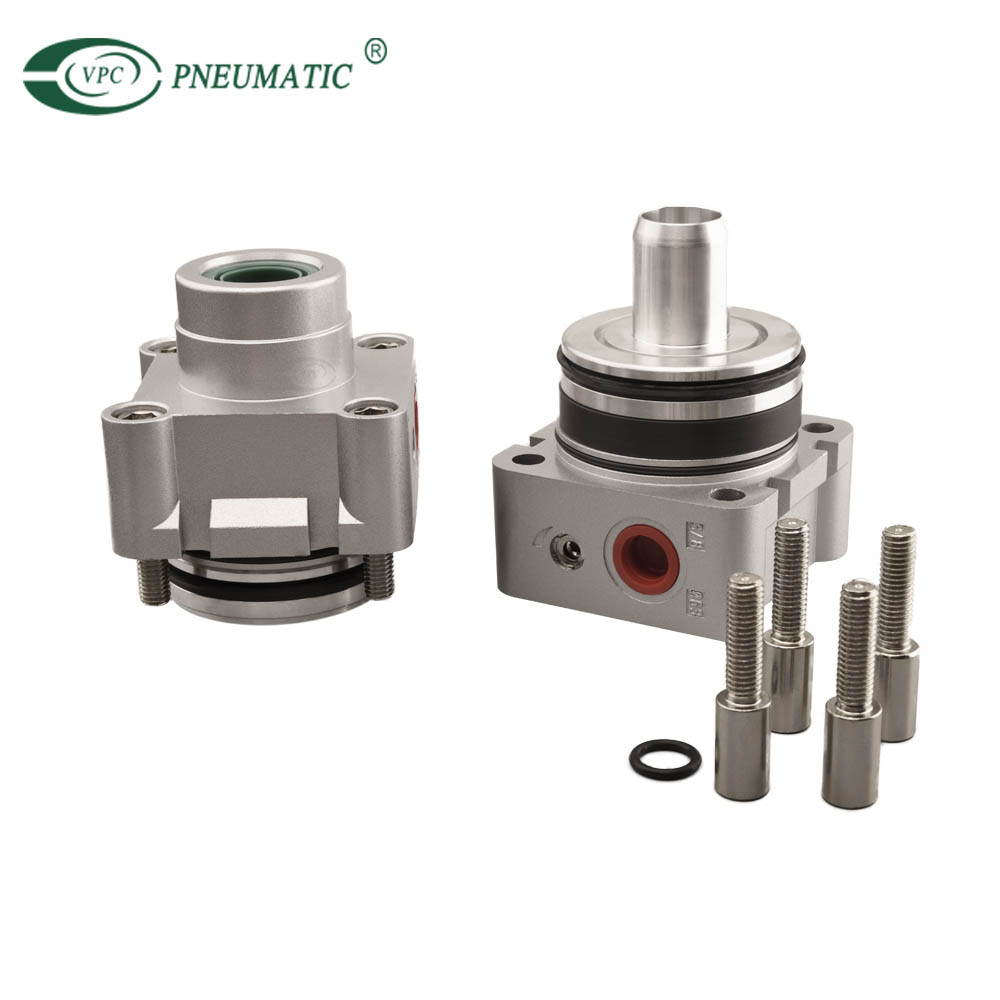

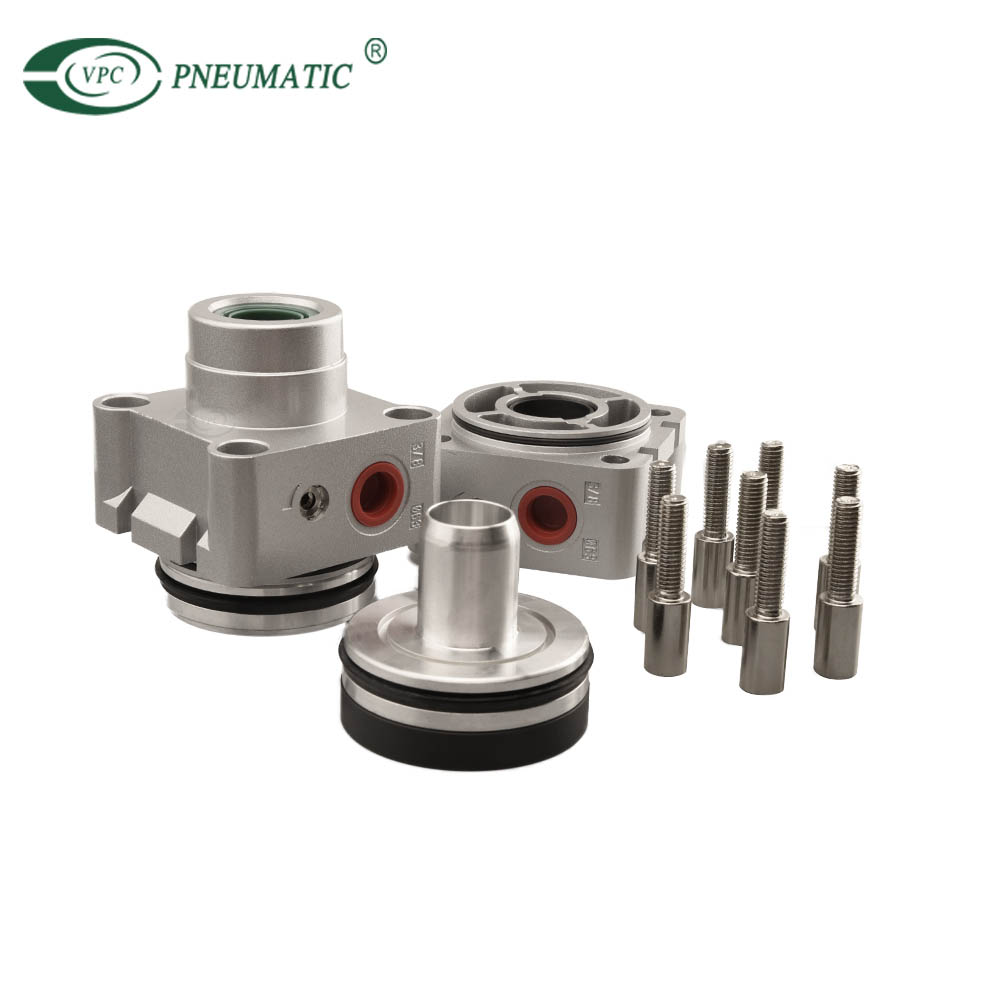

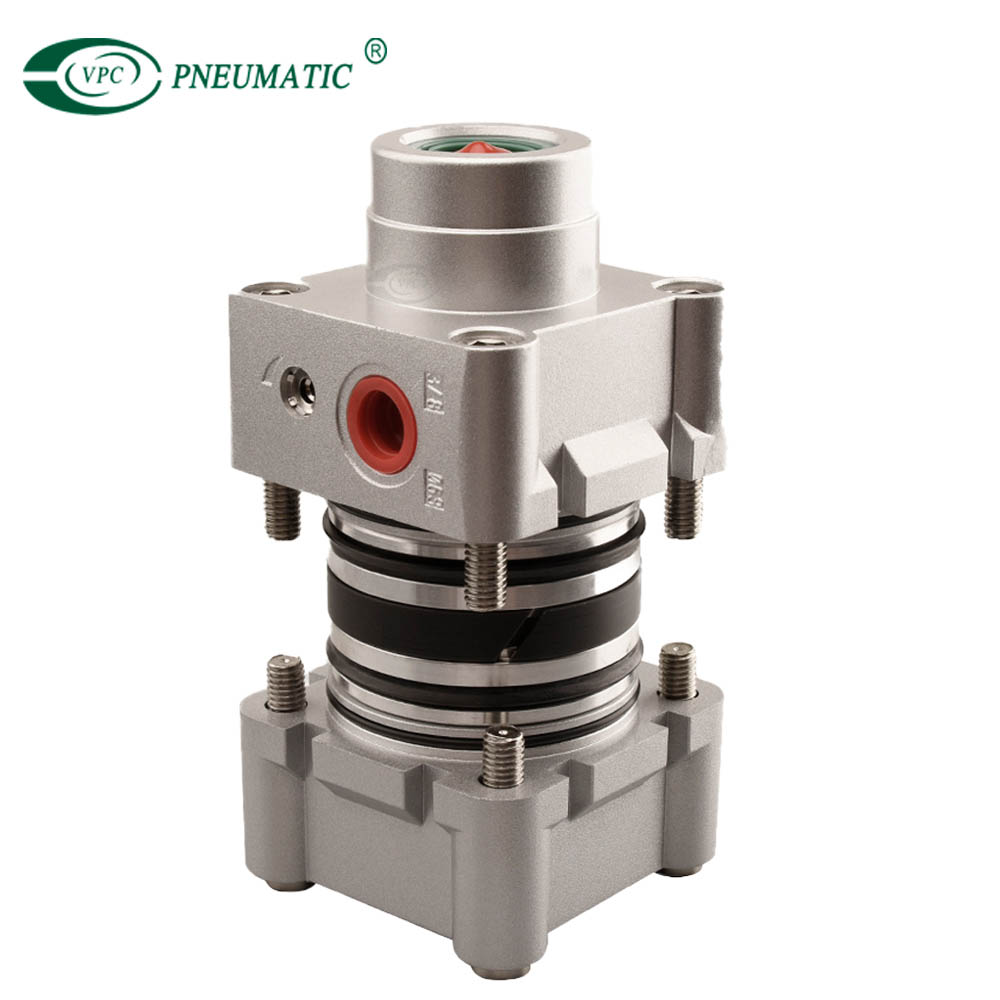

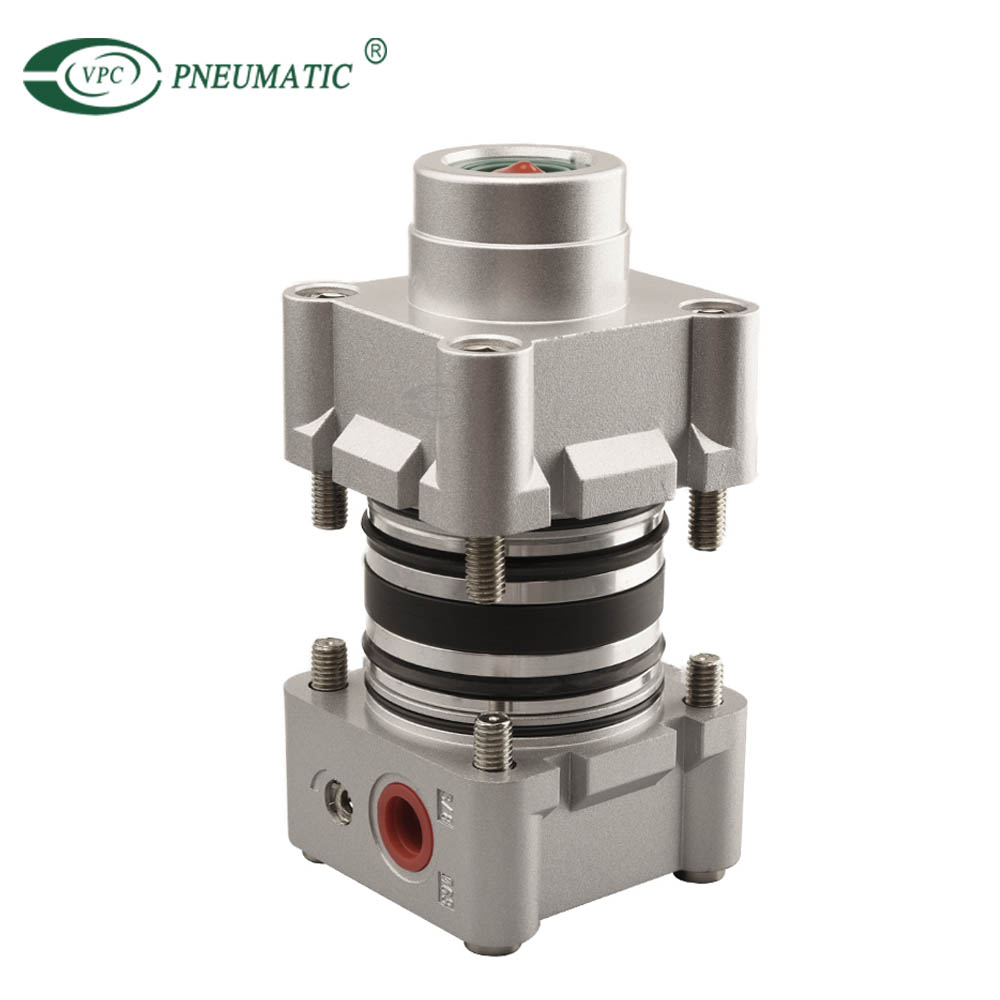

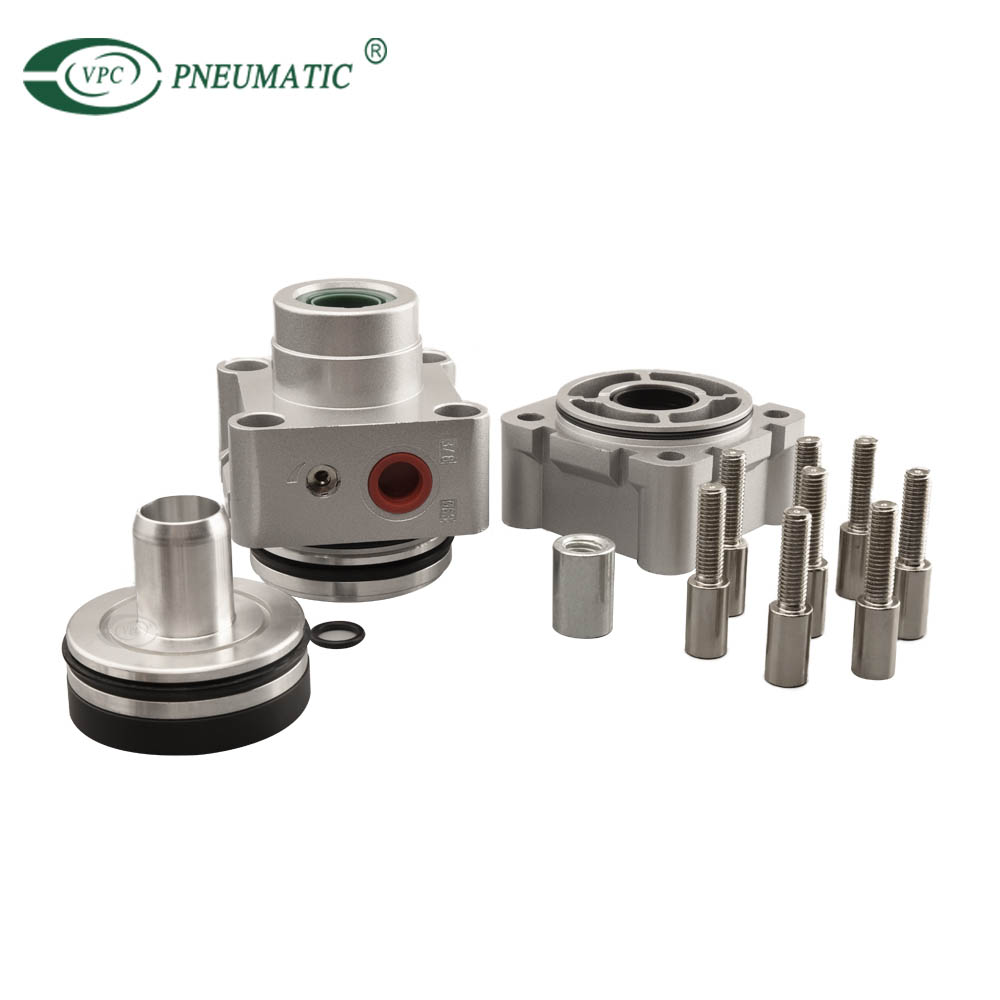

مجموعات إصلاح DNC
VPC Pneumatic
8412310090
مادة: | |
---|---|
تجويف: | |
نطاق السكتة الدماغية: | |
ضمان الجودة: | |
توافر الحالة: | |
وصف المنتج
سلسلة دي إن سي ايزو 15552 (ايزو 16431) تُستخدم المحركات الهوائية لتوفير حركة خطية مستقيمة للداخل/للخارج لمجموعة متنوعة من التطبيقات.
1. يتكون ختم المكبس من هيكلين مانعين للتسرب في اتجاه واحد على شكل حرف Y، والذي يتميز بوظيفة التعويض، وعمر الخدمة الطويل، وضغط بدء التشغيل المنخفض.
2. أنبوب الألمنيوم المربع بدون قضيب الربط لديه مقاومة جيدة للتآكل.
3. تعديل المخزن المؤقت للأسطوانة سلس وثابت.
4. متوفر كعمل فردي (تمديد الزنبرك أو مشغلات إرجاع الزنبرك) وأنماط التمثيل المزدوج مع تكوينات قضيب مفرد أو قضيب مزدوج، ونماذج غير دوارة، ونماذج دقيقة غير دوارة.
5. اسطوانات وملحقات التثبيت بعدة مواصفات اختيارية.
مواصفات المنتج
تتحمل (مم) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
نوع التمثيل | التمثيل المزدوج | ||||||
وسط العمل | الهواء النظيف (تصفية 40um) | ||||||
نوع التركيب | سلسلة DNC: النوع الأساسي FA FB CA CB LB TC TC-M | ||||||
سلسلة DNC-S2: النوع الأساسي FA رطل تك TC-M | |||||||
نطاق ضغط العمل | 0.1-1.0 ميجا باسكال | ||||||
ضغط مضمون | 1.35 ميجا باسكال | ||||||
درجة حرارة العمل | 5-70 درجة مئوية | ||||||
مدى السرعة | 50-800 مم / ثانية | ||||||
نوع الوسادة | وسادة قابلة للتعديل | ||||||
السكتة الدماغية وسادة | 24 ملم | 32 ملم | |||||
حجم الميناء | G1/8 | جي1/4 | G3/8 | جي1/2 |
الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س1. ما هو معيار الأيزو ل اسطوانة هوائية?
يشير معيار الأسطوانة ISO 6431 إلى أبعاد المنتج الأساسي وحجم الأسطوانة عند تطبيق التركيبات والملحقات.
س2.ما هو حجم السكتة الدماغية في اسطوانة هوائية؟
الأسطوانات متوفرة في تجاويف 32، 40، 50، 63، 80، 100 و125 ملم، بأطوال شوط تتراوح من 10 ملم إلى 100 ملم.الأسطوانات أحادية الفعل مع عودة الزنبرك في اتجاه التراجع متوفرة بأطوال شوط تصل إلى 80 مم.
س3.كيف أقوم بزيادة الضغط في أسطوانة الهواء الخاصة بي؟
هناك طريقة أخرى لزيادة أو تقليل القوى التي تولدها الأسطوانة وهي اختيار أسطوانة ذات قطر أكبر (قوة أكبر) أو قطر أصغر (قوة أقل).تذكر أنه كلما زاد القطر، زادت مساحة سطح المكبس، وزاد الضغط.
س 4.كيف يمكنك ضبط سرعة اسطوانة الهواء؟
عندما يتمدد مكبس الأسطوانة، ينضغط الهواء الموجود خلفه لأن الهواء لا يستطيع الهروب بسهولة.عندما تقوم بربط برغي التحكم في التدفق، تتباطأ حركة المكبس بسبب تقييد الهواء بشكل أكبر.يتحكم في سرعة الاسطوانة أو يقيد تدفق الهواء.ما عليك سوى تشغيل صمام الإبرة لضبط سرعة الهواء.
س5. كيف يمكنك حساب قوة الاسطوانة الهوائية؟
استخدم قطر الاسطوانة (د) لحساب مساحة عمل الاسطوانة (أ)، وهي أ = ط × د² / 4.
تحديد ضغط العمل (P) داخل الاسطوانة.
اضرب الضغط (P) في المساحة (A).وبهذه الطريقة تحسب نظرية قوة الدفع لأسطوانات الهواء (F)، و = ف × أ.
س 6: هل تبيع مجموعات إصلاح الأسطوانات الهوائية؟
نعم، نحن نبيع جميع أنواع أدوات إصلاح الأسطوانات وغيرها من الملحقات.يرجى الاتصال بنا إذا كنت بحاجة إلى أي شيء.
