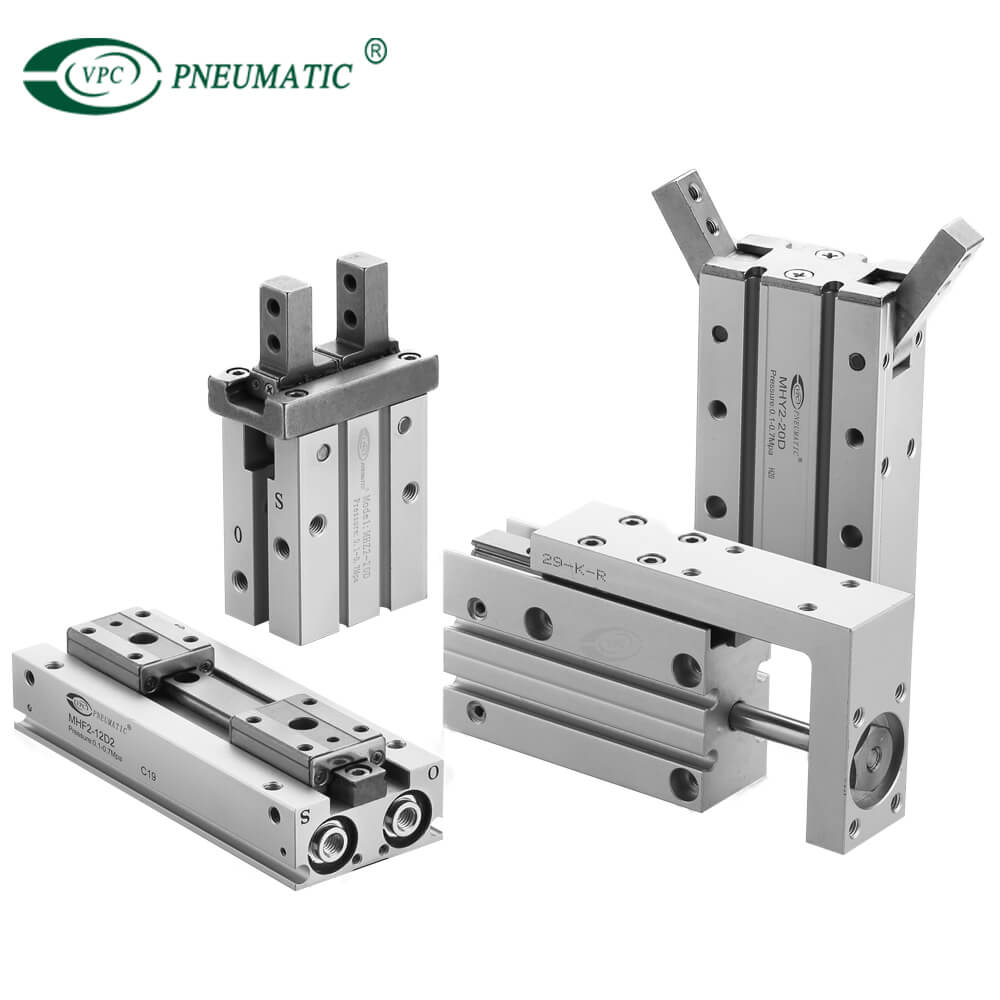

يستخدم القابض الهوائي الهواء المضغوط لفتح وإغلاق فكيه. يتحكم صمام الملف اللولبي في المكان الذي يذهب إليه هذا الهواء. يمكن أن يؤدي اختيار الصمام الخاطئ إلى بطء الحركة أو التشغيل غير الموثوق أو سلوك غير متوقع عند انقطاع الطاقة.
إذن ما هو صمام الملف اللولبي الذي يجب أن تستخدمه؟ ابدأ بنوع القابض ، ثم تحقق من السرعة المطلوبة وضغط العمل والتوصيل الكهربائي وسلوك الفشل.
إجابة سريعة: يعد الصمام ذو الاتجاهين 3/2 خيارًا شائعًا للقابض أحادي الفعل. يعد الصمام ذو الاتجاهين 5/2 نقطة بداية شائعة للقابض مزدوج الفعل. يجب أن يتطابق الاختيار النهائي مع القابض الفعلي ودائرة الماكينة.
أولاً، تحقق مما إذا كان القابض يستخدم الهواء المضغوط في اتجاه واحد أو في كلا الاتجاهين.
| نوع القابض | كيف يعمل | اختيار الصمام المشترك |
|---|---|---|
| قابض هوائي أحادي الفعل | يحرك الهواء الفكين في اتجاه واحد؛ يقوم الربيع أو آلية أخرى بإعادتهم. | صمام هوائي 3/2 اتجاه |
| القابض الهوائي مزدوج المفعول | التحكم بالهواء في الفتح والإغلاق. | صمام هوائي 5/2 اتجاه |
| تحكم خاص أو متكامل | تعتمد العملية على الآلية المدمجة. | تحقق من دليل القابض والدائرة. |
اتجاه واحد يحركه الهواء، عادة مع عودة الربيع. يمكن لصمام الملف اللولبي 3/2 أن يزود ويستنفد غرفة العمل.
اتجاهين يحركهما الهواء. يقوم الصمام 5/2 بتبديل العرض والعادم بين منفذي العمل.
بالنسبة لأسطوانة ذات قابض أحادي الفعل: قد يغلق الهواء الفكين بينما يفتحهما الزنبرك - أو العكس. تحقق دائمًا مما إذا كان القابض مفتوحًا أو مغلقًا بنابض وتحقق من الوضع الطبيعي للصمام.
بالنسبة للأسطوانة ذات القابض المزدوج: عادةً ما يرسل صمام 5/2 الهواء إلى حجرة واحدة بينما يتم عوادم الحجرة الأخرى. عندما يتحول الصمام، تنعكس مسارات التدفق. يعتمد المنفذ الذي يفتح أو يغلق الفكين على تصميم القابض والأنابيب.
بعد اختيار وظيفة الصمام، قرر كيفية استجابة الصمام عند إزالة الإشارة الكهربائية.

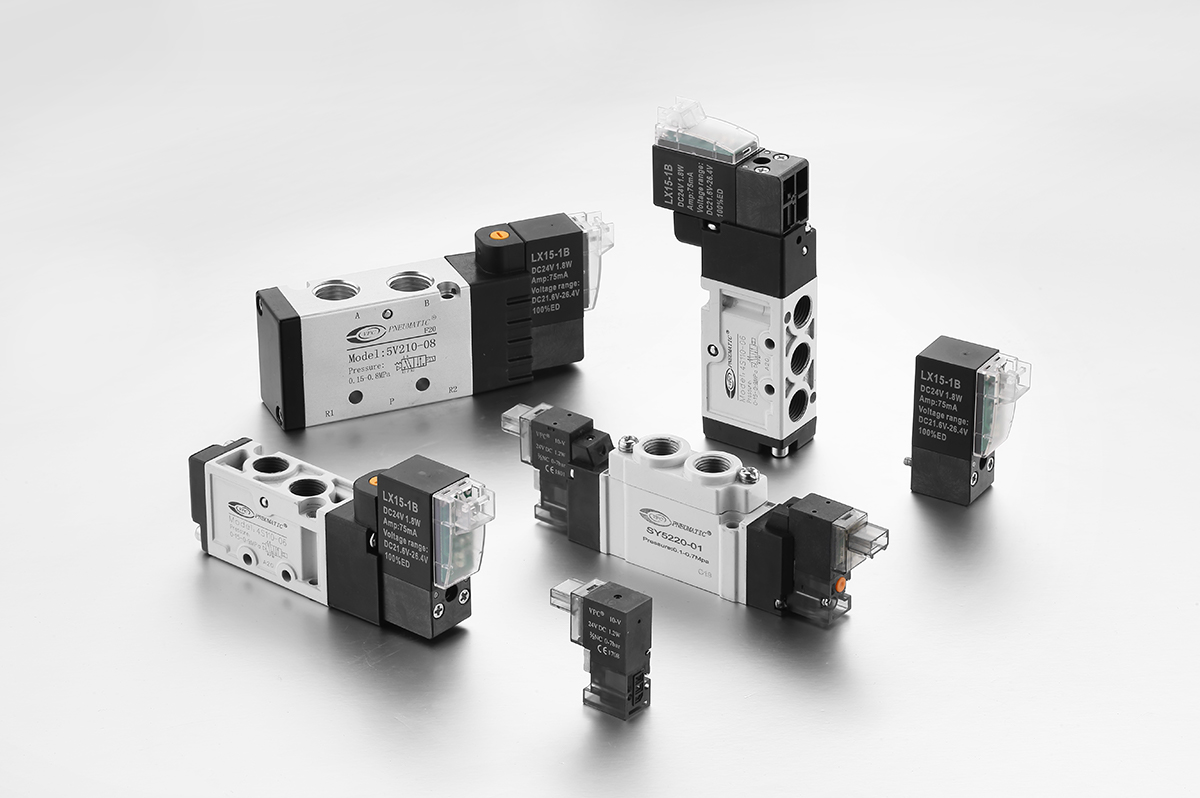

| نوع الصمام | السلوك النموذجي | ما يجب التحقق منه |
|---|---|---|
| ملف لولبي فردي، إرجاع زنبركي 5/2 | يعود إلى وضعه الطبيعي للصمام عند إيقاف تشغيل الملف. | هل يأمر مسار التدفق الطبيعي بالفتح أو الإغلاق؟ |
| ملف لولبي مزدوج، ثنائي الاستقرار 5/2 | يبقى عادةً في آخر موضع تبديل له عند إزالة الطاقة. | ماذا يحدث إذا فقدنا الهواء المضغوط أيضًا؟ |
تذكير بالسلامة: إن إبقاء الصمام في موضعه الأخير لا يعني أن القابض يمكنه حمل قطعة العمل إلى أجل غير مسمى. يمكن أن يؤدي التسرب وفقدان ضغط الهواء إلى تقليل قوة الإمساك.
هل سيؤدي الصمام الأكبر دائمًا إلى جعل القابض أسرع؟ لا، يجب أن يكون تدفق الهواء كافيًا، لكن مسار الهواء بأكمله يؤثر على السرعة.
ضغط العرض الفعلي في الجهاز
قدرة تدفق الصمام في ظروف الضغط ذات الصلة
طول أنبوب الهواء والقطر الداخلي
التجهيزات وأجهزة التحكم في السرعة وكواتم الصوت العادم
حجم القابض والفكين والأصابع المرفقة
على سبيل المثال، قد يظل صمام الملف اللولبي عالي التدفق يعطي حركة بطيئة إذا كان أنبوب الهواء ضيقًا جدًا أو كان العادم مقيدًا بشدة.
1تأكد من أن ضغط التشغيل يقع ضمن النطاق المحدد للقابض.
2صمام عدم رجوع التدفق باستخدام الضغط الفعلي وظروف التدفق.
3تجنب الأنابيب الطويلة أو الضيقة دون داع.
4تحقق من مسار العادم واضبط عناصر التحكم في السرعة لضمان الحركة السلسة.
5قم بقياس أوقات الفتح والإغلاق بشكل منفصل باستخدام قطعة العمل الحقيقية.
لا تقم ببساطة بزيادة الضغط أو اختيار الصمام الأكبر. يمكن أن تتسبب السرعة المفرطة في حدوث تأثيرات قاسية عند توقف المقبض أو على الجزء.

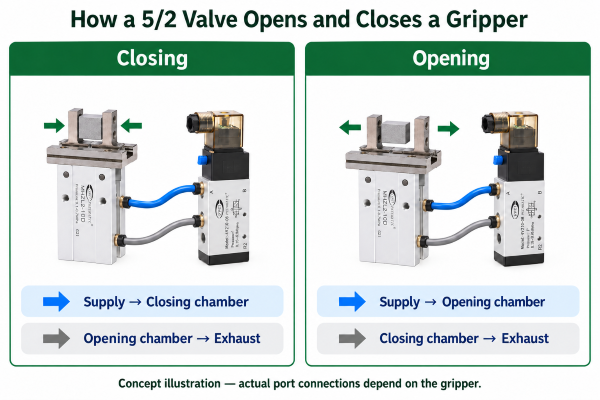

تشتمل دائرة القابض النموذجية مزدوجة الفعل على مصدر هواء مضغوط، ومنظم ضغط، وصمام 5/2 اتجاه، وأنبوبي عمل، وقابض، وأدوات تحكم في السرعة وأجهزة استشعار اختيارية.
1يرسل PLC أمرًا. يقوم نظام التحكم بتبديل صمام الملف اللولبي.
2يقوم الصمام بإعادة توجيه تدفق الهواء. يتم تزويد غرفة واحدة بينما يتم عوادم الأخرى.
3يتحرك القابض. يتم فتح أو إغلاق الفكين حسب ضغط الغرفة.
4موقف تقارير الاستشعار. يمكن لمستشعر الموضع إخبار PLC عند الوصول إلى موضع الفك المحدد.
هام: يقوم مستشعر موضع الفك بالإبلاغ عن الموضع. ولا يثبت بشكل مباشر قوة الإمساك أو يؤكد أن قطعة العمل مثبتة بشكل آمن.
وقد يعود الصمام إلى وضعه الطبيعي أو يحتفظ بوضعه السابق، حسب تصميمه. هذا يمكن أن يؤثر على حركة الفك.
قد ينخفض الضغط بسبب فقدان الإمداد أو التسرب، حتى عندما يبقى الصمام في نفس الوضع.
عندما يمكن أن يتسبب أحد الأجزاء المتساقطة في حدوث إصابة أو تلف، يجب على مصمم الماكينة تحديد الاستجابة الآمنة المطلوبة والتحقق من الدائرة الكاملة. اعتمادًا على تقييم المخاطر، قد تتضمن التدابير الإضافية قابضًا مناسبًا مدعومًا بنابض، أو تصميمًا معتمدًا للاحتفاظ بالضغط أو دعمًا ميكانيكيًا.
لا تفترض أبدًا: يضمن الصمام المغلق المركز أو الصمام ذو الملف اللولبي المزدوج وحده حملًا آمنًا للحمل.
| تحقق | مما تريد تأكيده |
|---|---|
| 1. نوع القابض | فعل واحد أم فعل مزدوج؟ |
| 2. وظيفة الصمام | 3/2 أو 5/2؟ ما هو الوضع الطبيعي للصمام؟ |
| 3. الضغط وتدفق الهواء | هل تلبي متطلبات القابض والدورة؟ |
| 4. التوصيل الكهربائي | هل يتطابق جهد الملف والموصل وإشارة التحكم؟ |
| 5. الأداء الفعلي | هل تم اختبار الدائرة الكاملة بأجزاء حقيقية وظروف الفشل؟ |
تحقق أيضًا من سلاسل المنافذ ومساحة التثبيت ومسارات الأنابيب ورموز طلب المنتج الدقيقة. يجب فحص الأداء النهائي على الجهاز المجمع.
تحقق من الضغط وتدفق الصمام وقيود الأنابيب وأدوات التحكم في السرعة ومسارات العادم قبل استبدال الصمام.
تحقق من منافذ القابض ورمز الصمام ووصلات الأنابيب وتسلسل تبديل PLC.
قم بمراجعة متطلبات قوة الإمساك وطول الإصبع وأسطح التلامس وضغط التشغيل الفعلي. اختبار مع الشغل الحقيقي.
لمعرفة المزيد حول اختيار المقبض نفسه، راجع دليل اختيار المقبض تقنية النيوماتيك.
تقدم VPC تقنية النيوماتيك قابضات هوائية وصمامات ذات ملف لولبي والمكونات ذات الصلة للأتمتة الصناعية. لتقييم الخيار المناسب، شارك بما يلي:
نموذج القابض أو ورقة البيانات
ضغط هواء التشغيل وزمن الدورة المطلوب
لفائف الجهد ومتطلبات الموصل
رمز الصمام الحالي، إذا كان متاحًا
تفاصيل الشغل والتطبيق
يمكن لفريقنا مراجعة المكونات المرشحة لمزيد من التأكيد الفني. يجب التحقق من التوافق الدقيق للنموذج والمواصفات والتوفر من خلال وثائق المنتج الحالية.
لا. وظيفة الصمام هي نقطة البداية فقط. يجب أيضًا أن يتناسب تدفق الهواء والضغط وترتيب المنافذ وسلوك التبديل والواجهة الكهربائية.
نعم. يتم استخدامه بشكل شائع مع القابضون أحادي المفعول الذين لديهم وصلة عمل هوائية واحدة.
لا، فالأنابيب والتجهيزات وقيود العادم وضغط الإمداد والقابض نفسه قد يحد من السرعة.
يمكن لمستشعر الموضع تأكيد موضع الفك المكتشف، لكنه لا يمكنه إثبات تثبيت الجزء بشكل آمن بشكل مباشر.
يعتمد ذلك على تصميم الصمام وموضعه الطبيعي وآلية القابض وإمدادات الهواء. يجب اختبار ظروف فقدان الطاقة وفقدان الهواء بشكل منفصل.
لا يوجد خيار عالمي أفضل. ابدأ بنوع القابض، ثم تحقق من الضغط وتدفق الهواء والمتطلبات الكهربائية ووقت الدورة وسلوك الفشل.
