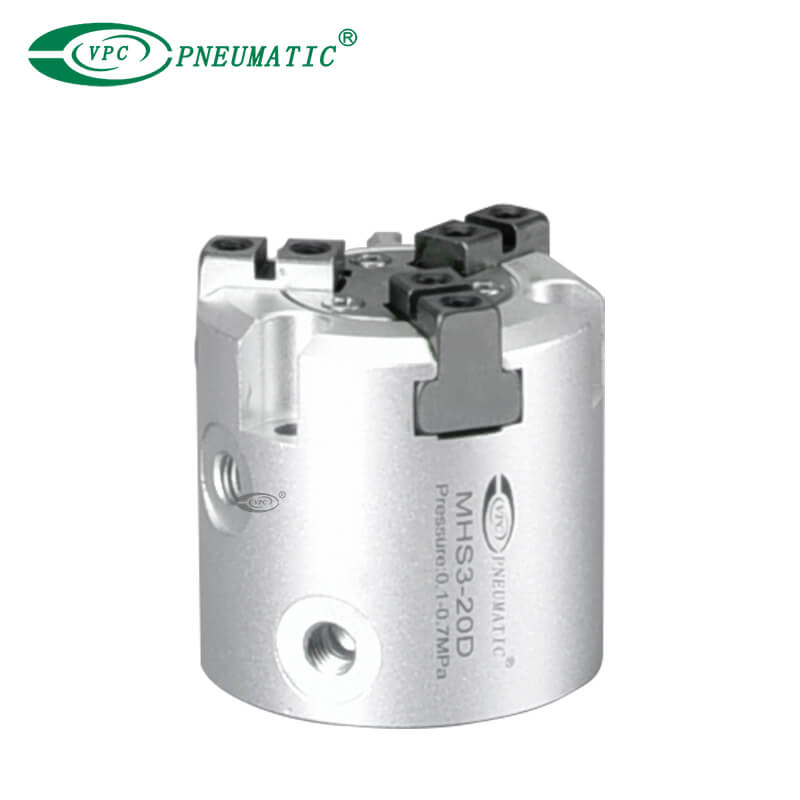

قابض هوائي من النوع المتوازي من سلسلة MHS3 (3 أصابع)

تعتبر المقابض ثلاثية الأصابع من سلسلة MHS3 مثالية للإمساك بقطع العمل الكروية أو الأسطوانية أو الدائرية وتحميل أو تفريغ قطع العمل من ظرف أداة الآلة. يعمل تصميم الكاميرا الإسفينية على تقليل حجمها الإجمالي مع الحفاظ على قوة الإمساك العالية مما يجعلها مناسبة لنهاية الذراع (المستجيب النهائي) أو تطبيقات الالتقاط والمكان ذات المساحة المحدودة.

نموذج:
MHS3-20D
المنتج العلامة التجارية:
VPC Pneumatic

وسيط العمل:	الهواء النظيف
نوع التمثيل:	تمثيل مزدوج، كاميرا إسفينية
درجة حرارة العمل:	-10 إلى 60 ℃
ضغط العمل:	0.2 إلى 0.6 ميجا باسكال 0.1 إلى 0.6 ميجا باسكال
التكرار :	±0.01 ملم
تشحيم:	خيار NSF-H1، مادة تشحيم صالحة للطعام
توافر الحالة:



رسالتك سلة الاستفسارات

مواصفات المنتج

مواصفات المنتج

نموذج		MHS3-16D	MHS3-20D	MHS3-25D	MHS3-32D	MHS3-40D	MHS3-50D	MHS3-63D	MHS3-80D	MHS3-100D	MHS3-125D
التجويف (مم)		16	20	25	32	40	50	63	80	100	125
وسط التشغيل		الهواء النظيف
ضغط العمل		0.2 إلى 0.6 MPa			0.1 إلى 0.6 MPa
درجة حرارة العمل		-10 إلى 60 ℃
قابلية التكرار		±0.01 ملم
الأعلى. تردد التشغيل		120 نسخة في الدقيقة			60 نسخة في الدقيقة				30 التكلفة لكل ألف ظهور
تشحيم		غير مطلوب
فعل		التمثيل المزدوج
قوة الإمساك الفعالة عند 0.5 MPa*	قبضة خارجية	14 ن	25 ن	42 ن	74 ن	118 ن	187 ن	335 N	500 N	750 N	1270 ن
قوة الإمساك الفعالة عند 0.5 MPa*	قبضة داخلية	16 ن	28 ن	47 ن	82 ن	130 ن	204 ن	359 N	525 N	750 N	1320 ن
فتح / إغلاق السكتة الدماغية		4 ملم	4 ملم	6 ملم	8 ملم	8 ملم	12 ملم	16 مم	20 مم	24 مم	32 ملم
