| نوع الصمام: | |
|---|---|
| اتجاه التركيب: | |
| مادة: | |
| ضمان الجودة: | |

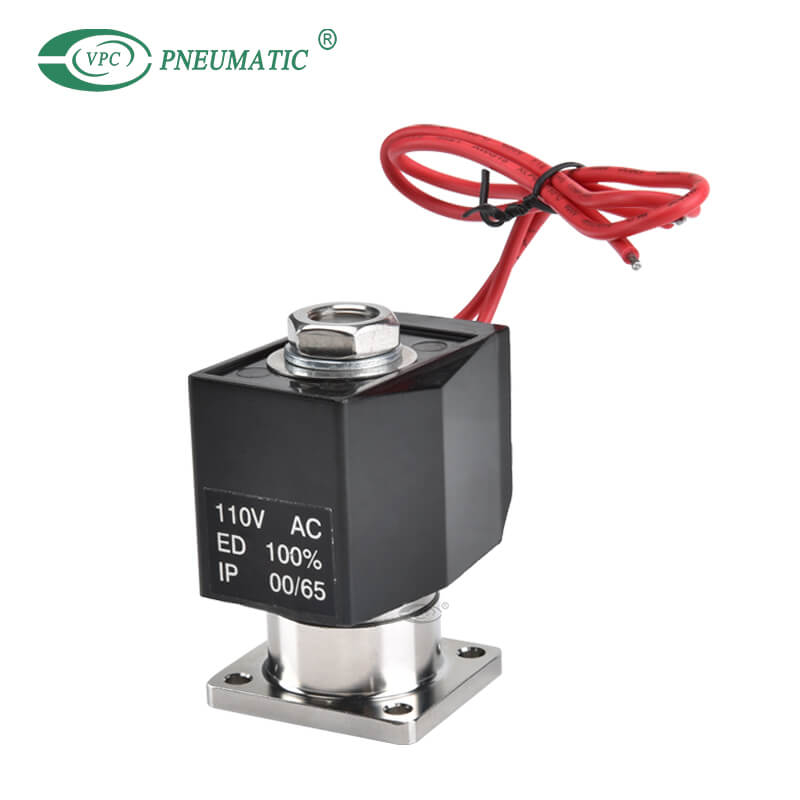

وصف المنتج
1. يمكن اختيار مادة الجسم (سبيكة النحاس ، الفولاذ المقاوم للصدأ) ومواد الختم (مطاط النتريل ، المطاط الفلور ، EPDM).
2. مع تصحيح الملف والتدابير المضادة لارتداء قسم الانزلاق ، فهو متين للغاية حتى مع الهواء الجاف والغاز الخامل.
3. متوافق مع التطبيقات المختلفة من خلال مجموعة واسعة من حجم الفتحة ومجموعات خيارات الملف.
4. 2-port (NC ، NO) ، 3-PORTS ، MANDOLD: حدد المكون المثالي وفقًا للدائرة المستخدمة.
5. يمكن اختيار مادة الجسم (سبيكة النحاس ، الفولاذ المقاوم للصدأ) ومواد الختم (مطاط النتريل ، المطاط الفلورو ، EPDM).
* أوامر فقط لوحة التقنيع واللوحة الفرعية متاحة أيضا. اتصل بـ VPC للحصول على التفاصيل.
* لمدة 11 أو أكثر من المحطة المنوع ، اتصل بـ VPC.
مواصفات المنتج
| يكتب | المواصفات القياسية | المواصفات الاختيارية | |
| العمل الناقل | الهواء/الفراغ المنخفض /الماء/الكيروسين/الزيت | الماء الساخن | بخار |
| نوع التحكم | إغلاق عادي | ||
| تفاضلية ضغط العمل | 0 إلى 5MPa | ||
| الأعلى. ضغط العمل | 5MPa | 1MPa | |
ضغط الاختبار | 10MPa | ||
| درجة حرارة السوائل (لا تجميد) | -10 درجة مئوية إلى 60 درجة مئوية | -10 درجة مئوية إلى 90 درجة مئوية | -10 درجة مئوية إلى 184 درجة مئوية |
| درجة حرارة العمل | -20 درجة مئوية إلى 60 درجة مئوية | -20 درجة مئوية إلى 100 درجة مئوية | |
| الطبقة الحرارية | الفئة 130 (ب) | الفئة 180 (ح) | |
| أَجواء | ضع خالية من الغاز التآكل والغاز المتفجر | ||
| هيكل الصمام | بنية البوبت التمثيلية المباشرة | ||
تسرب مقعد الصمام | 0.2 سم 3/دقيقة (ANR) أو أقل (الهواء) | 300 سم 3/دقيقة (ANR) أو أقل (الهواء) | |
| تصاعد | غير مقيد | ||
| مادة الجسم/الختم | فولاذ مقاوم للصدأ/ مطاط النتريل | فولاذ مقاوم للصدأ/مطاط EPM | فولاذ مقاوم للصدأ/PTFE |
* الرجوع إلى ماكس. ضغط العمل التفاضلي في المواصفات الفردية.
الأبعاد الرئيسية
| رقم المحطة | AA | BB | التكوين المتعدد | رقم المحطة | AA | BB | التكوين المتعدد |
| 2 | 106 | 122 | 2 المحطات × 1 | 7 | 329 | 345 | 5 محطات + 2 محطات |
| 3 | 145 | 161 | 3 محطات × 1 | 8 | 368 | 384 | 5 محطات + 3 محطات |
| 4 | 212 | 228 | 2 المحطات × 2 | 9 | 435 | 451 | 3 محطات × 3 |
| 5 | 223 | 239 | 5 المحطات × 1 | 10 | 446 | 462 | 5 المحطات × 2 |
| 6 | 290 | 306 | 3 محطات × 2 | اتصل بـ VPC لـ 11 محطة أو أكثر | |||
*1: يجمع التكوين المشعب بين وحدات 2 محطات و 3 محطات و 5 محطات.
*2: الأبعاد هي نفسها بالنسبة لأحجام الموانئ من خيوط G و NPT.
الأسئلة الشائعة عن المنتج
س 1. ما هو صمام الملف اللولبي 2 الطريق 2؟
صمام كهرومغناطيسي الأنواع الأكثر شيوعًا هي الصمامات ثنائية الاتجاه وثلاثية الاتجاه والتي يمكن أن تكون N/O (مفتوحة عادةً) أو N/C (مغلقة عادةً). على سبيل المثال، يحتوي الصمام 2/2 على منفذين (داخل/خارج) وحالتين (مفتوح/مغلق). يحتوي صمام الموضع 3 Way 2 على ثلاثة منافذ وحالتين. يسمح بتكوينات مختلفة متعددة لمسارات التدفق أثناء توصيل منفذين فقط في أي مكان واحد.
س 2. ما هي المواد المستخدمة لصمام الملف اللولبي؟
غالبًا ما تكون صمام كهرومغناطيسي متاحة بمواد الإسكان المختلفة. المواد النموذجية هي النايلون (بولي أميد - PA)، PVC (بولي فينيل كلوريد)، النحاس، النحاس المطلي بالنيكل والفولاذ المقاوم للصدأ (304 و316). يعتمد اختيار المادة بشدة على الخواص الكيميائية ودرجة حرارة الوسط.
س 3. ما هو صمام الملف اللولبي المباشر؟
صمام كهرومغناطيسي مباشر التشغيل s ، والمعروفة أيضًا باسم صمامات الملف اللولبي ذات التصنيف الصفري، هي صمامات كهروميكانيكية تستخدم للتحكم في تدفق السوائل أو الغازات.
س 4. ما هو الفرق بين التمثيل المباشر وصمام الملف اللولبي الذي يتم تشغيله التجريبية؟
الفرق الرئيسي بين الملفات اللولبية المباشرة والملفات اللولبية التجريبية هو أن صمامات الملف اللولبي المباشر لها اتصال مباشر مع التسليح الافتتاح والإغلاق ، في حين تستخدم الصمامات التي تعمل بالطيار استخدام سائل العملية للمساعدة في تجربة تشغيل الصمام.
س 5. لماذا تفشل صمامات الملف اللولبي؟
يمكن أن يحدث فشل ملف كهرومغناطيسي بسبب عدد من العوامل. سيؤدي تطبيق جهد غير صحيح على الملف إلى فشله وقد يؤدي إلى احتراق الملف. قد تؤدي الزيادات المفاجئة أو المسامير الكهربائية أيضًا إلى إتلاف الملف. لا يمكن إصلاح الملفات المحترقة ويجب استبدالها.
لمعرفة المزيد حول صمام الملف اللولبي ، يرجى الاتصال بـ VPC!
