| وسيط العمل: | |
|---|---|
| درجة حرارة العمل: | |
| نطاق ضبط الضغط: | |
| مرشح الدقة: | |
| مادة السلطانية: | |

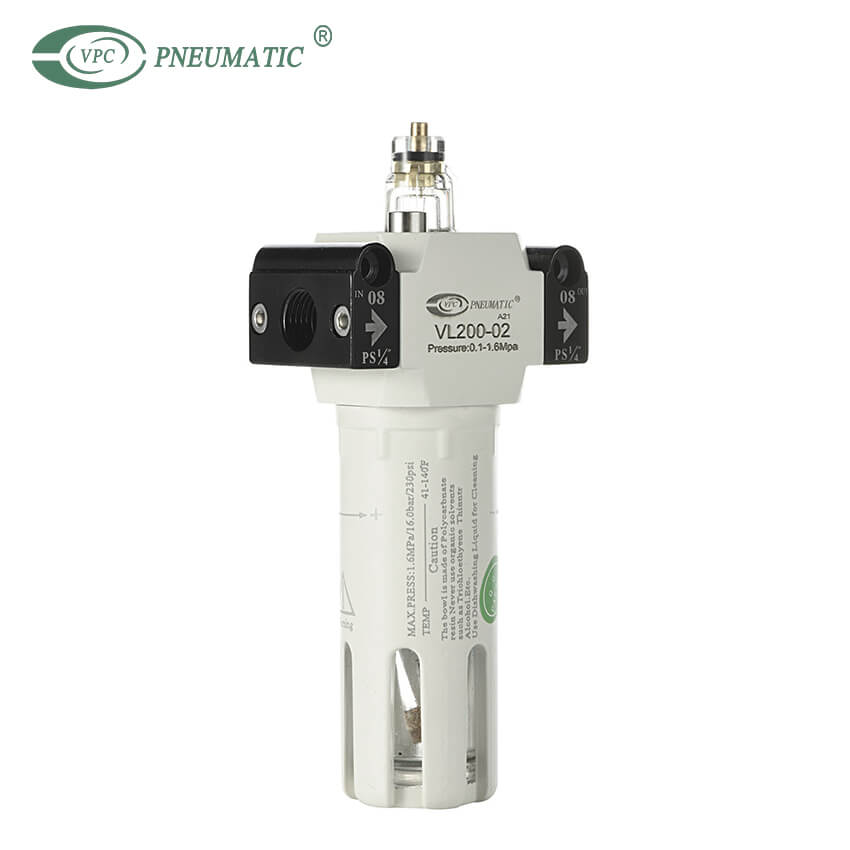

وصف المنتج
* يضيف المشحم المباشر ذو الكثافة الثابتة كمية منظمة من الزيت إلى الهواء المضغوط.يحافظ الصمام على محتوى رذاذ الزيت المتناسب مع تدفق الزيت المضغوط.
* يحدث انخفاض الضغط عندما ينقل تدفق الهواء من خلال كوب زيت التغذية البصرى الزيت من الوعاء إلى مؤشر الزيت المرئي.يتدفق انخفاض الزيت إلى قناة الهواء عندما يتم تفتيته.
* يتم التحكم في معدل تقطير الزيت باستخدام مسمار التنظيم.عادة ، يكفي 1 إلى 12 قطرة / 1000 لتر من الهواء.
ملحوظة

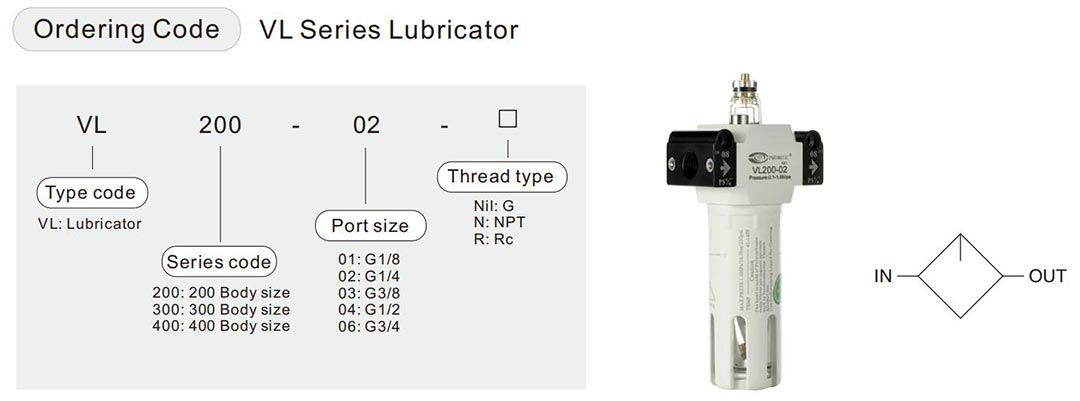

* تتوفر خيوط G و PT و NPT.
مواصفات المنتج
نموذج | VL200-01 | VL200-02 | VL200-03 | VL300-02 | فل300-03 | فل300-04 | VL400-02 | VL400-03 | VL400-04 | VL400-06 | |
| وسط العمل | هواء نظيف (تصفية 40 ميكرومتر) | ||||||||||
| تتحمل الميناء | G1/8 | جي1/4 | G3/8 | جي1/4 | G3/8 | جي1/2 | جي1/4 | G3/8 | ج1/2 | G3/4 | |
| دقة التصفية | 25 ميكرومتر أو 5 ميكرومتر | ||||||||||
| عمل ضغط | 0.15 إلى 0.8 ميجا باسكال (20 إلى 116 رطل لكل بوصة مربعة)/0.15 إلى 1.2 ميجا باسكال (20-174 رطل لكل بوصة مربعة) | ||||||||||
| دليل ضغط | 1.0 ميجا باسكال (145 رطل لكل بوصة مربعة)/1.6 ميجا باسكال (230 رطل لكل بوصة مربعة) | ||||||||||
| الأعلى. ضغط العمل | 0.8 ميجا باسكال (116 رطل لكل بوصة مربعة)/1.0 ميجا باسكال (230 رطل لكل بوصة مربعة) | ||||||||||
| درجة حرارة العمل | من 5 إلى 60 درجة مئوية | ||||||||||
| سعة وعاء التصريف | 30 سم مكعب | 100 سم مكعب | 160 سم مكعب | ||||||||
| يوصي زيوت التشحيم | ISO VG 32 أو ما يعادلها | ||||||||||

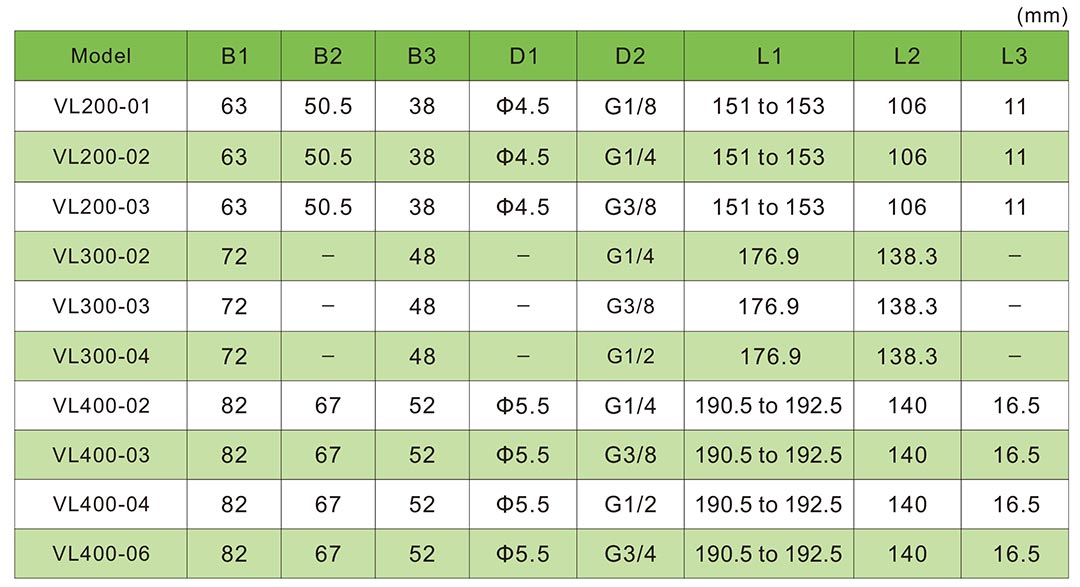

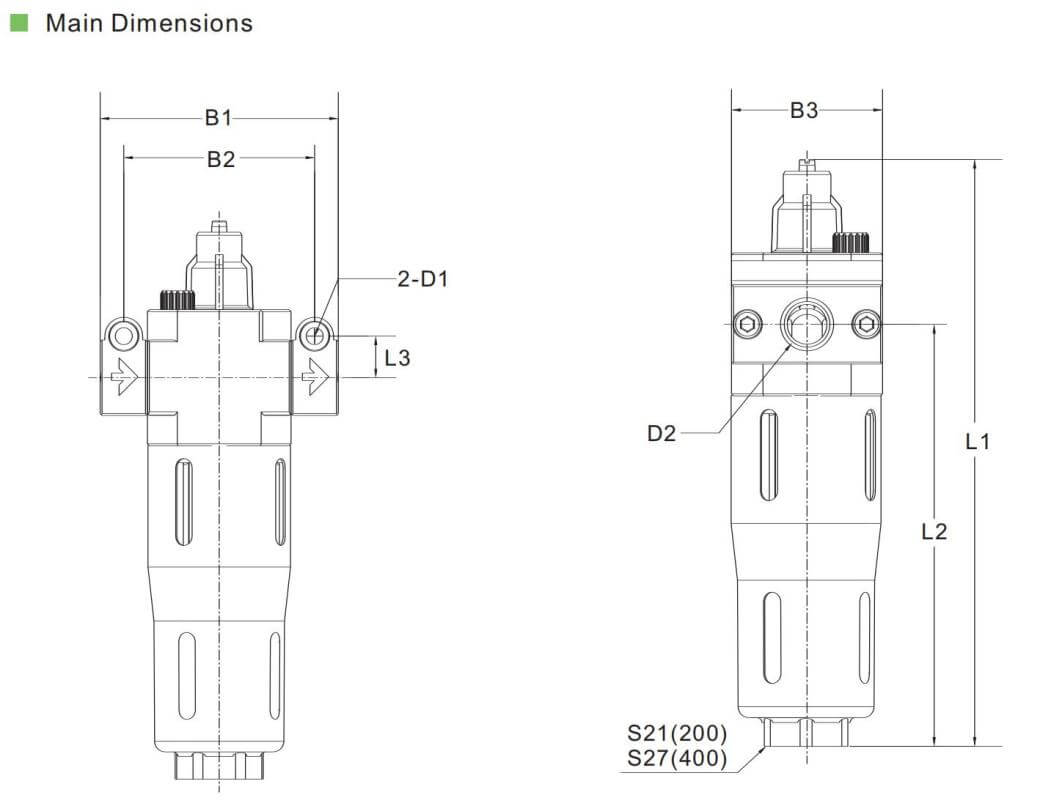

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س 1.ما هي وحدة FRL؟
ان وحدة FRL يشتمل على مرشح (F) ومنظم (R) ومزلق (L).يمكن دمج هذه الوحدات الفردية في وحدة واحدة لضمان الهواء النظيف في نظام هوائي.من الممكن أيضًا استخدام كل مكون على حدة.
س 2.ما هو الغرض من مشحم الهواء؟
مزلق لنظام هوائي يوفر التشحيم لأجزاء العمل الداخلية للأدوات والمكونات الهوائية ، بما في ذلك أسطوانات التشغيل والصمامات والمحركات.يقوم الجهاز بحقن تيار من الزيت في شركة الطيران ، مما يضمن أدائها على المستوى الأمثل في جميع الأوقات.
س 3.ما هي أمثلة مشحم الهواء؟
تأتي أدوات تشحيم الهواء في نوعين - ضباب الزيت والضباب الصغير.الوحدات القياسية هي ضباب دقيق حيث أن هذا يعطي أفضل ضباب ذري.تُستخدم وحدات ضباب الزيت فقط على شرائح الماكينة التي تتطلب كميات كبيرة من التشحيم.
س 4.أين تضع مشحم الهواء في نظام هوائي؟
قم بتثبيت أداة التشحيم بحيث يتدفق الهواء من 'IN ' إلى 'OUT ' كما هو موضح على أداة التشحيم.يجب أن يكون التثبيت في اتجاه مجرى المرشح والمنظم ، ولكن في الجزء العلوي من الجهاز يجب تزييت (صمام ، أسطوانات ، أداة ، إلخ).
س 5.ما هو الزيت المستخدم في المزلق الهوائي؟
ملء المزلق. استخدم زيت التوربينات ISO VG 32 لأداة التشحيم.افصل مصدر الهواء.أولاً ، قم بإزالة وعاء الزيت واملأ الزيت أسفل المستوى الأقصى.بسحب السدادة لأسفل ، اقلب وعاء الزيت إلى أي من الجانبين لإزالته.
لمعرفة المزيد حول وحدات FRL ، يرجى الاتصال بـ VPC!
