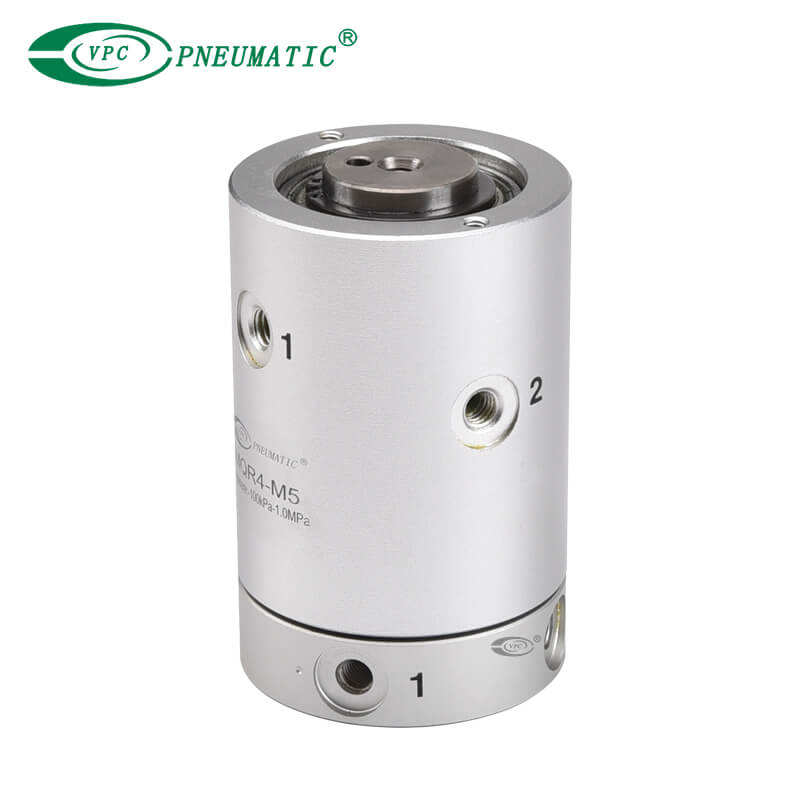

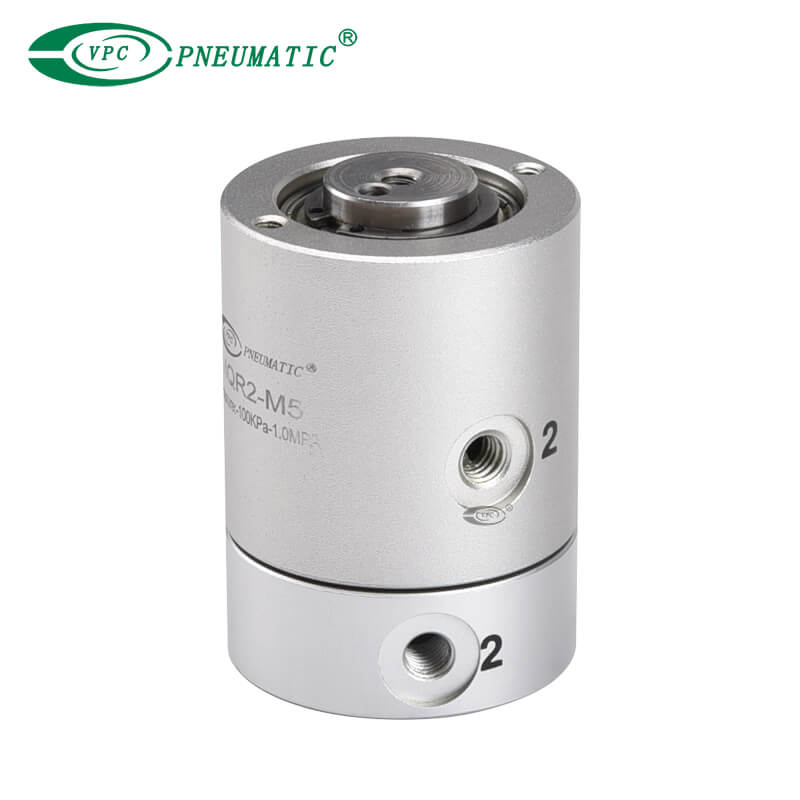

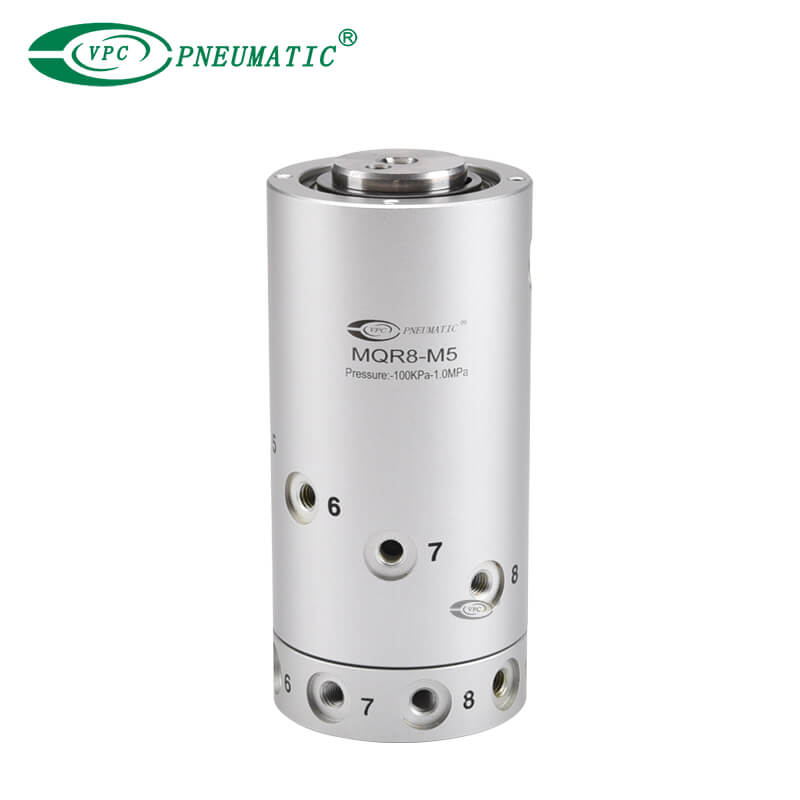

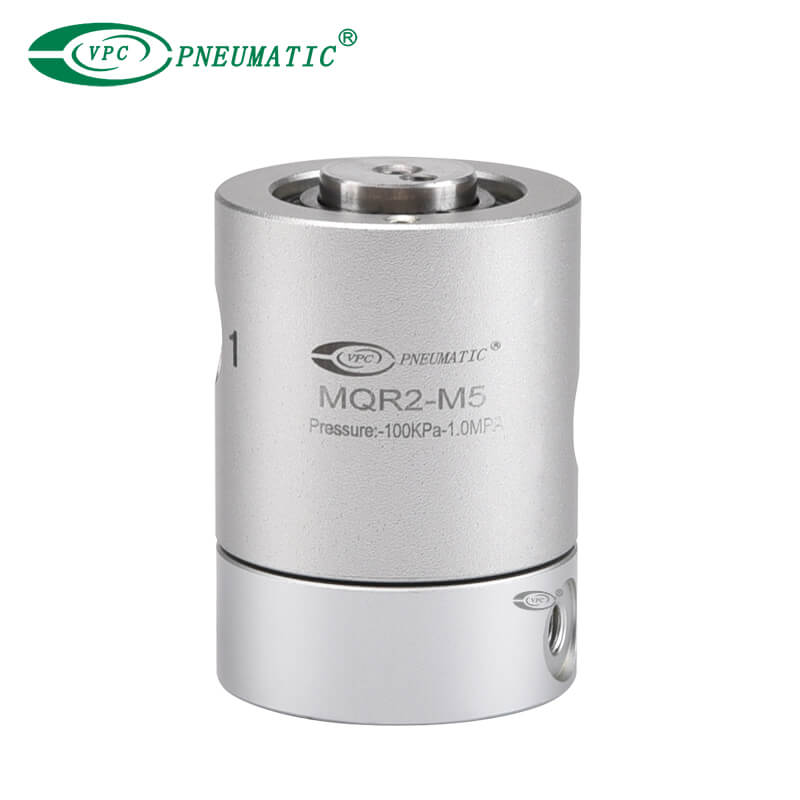

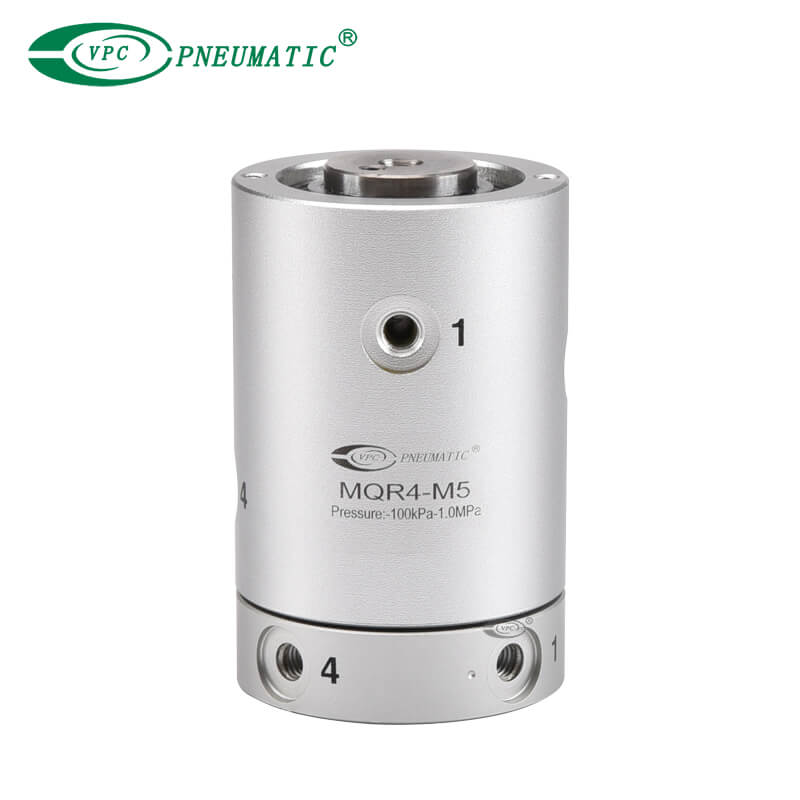

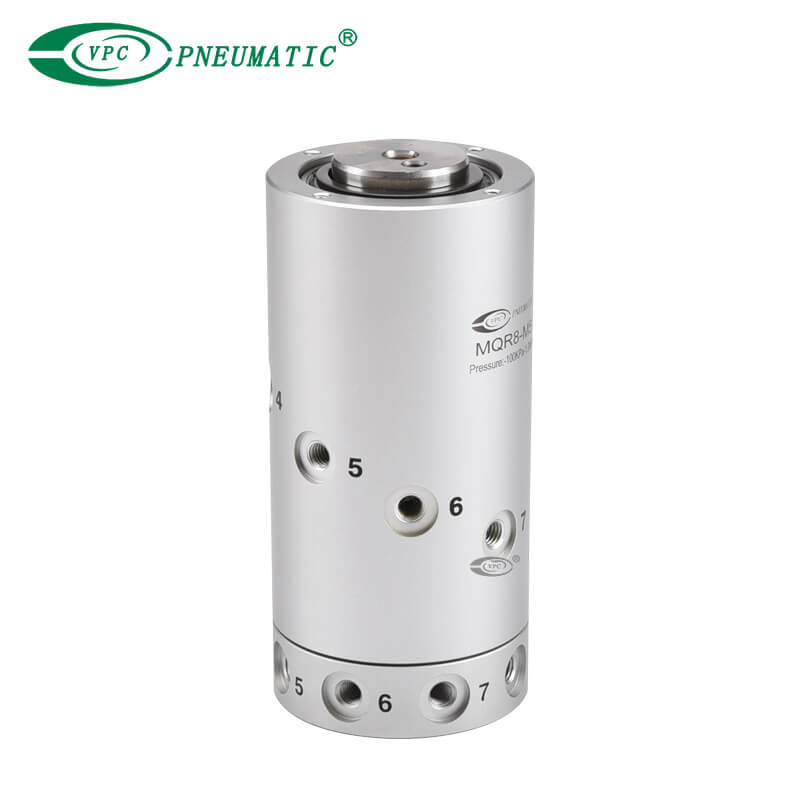

وصف المنتج
1. عزم الدوران لا يتأثر بتقلبات ضغط ودرجة الحرارة.
2. استخدام الأختام المعدنية يمنع البكرة من الالتصاق بالسطح الدوار حتى بعد فترة طويلة من عدم التشغيل.
3. ضغط التشغيل: -100 كيلو باسكال إلى 1 MPa
4. يتم محاذاة منافذ الأنابيب في خط حلزوني لسهولة الأنابيب.

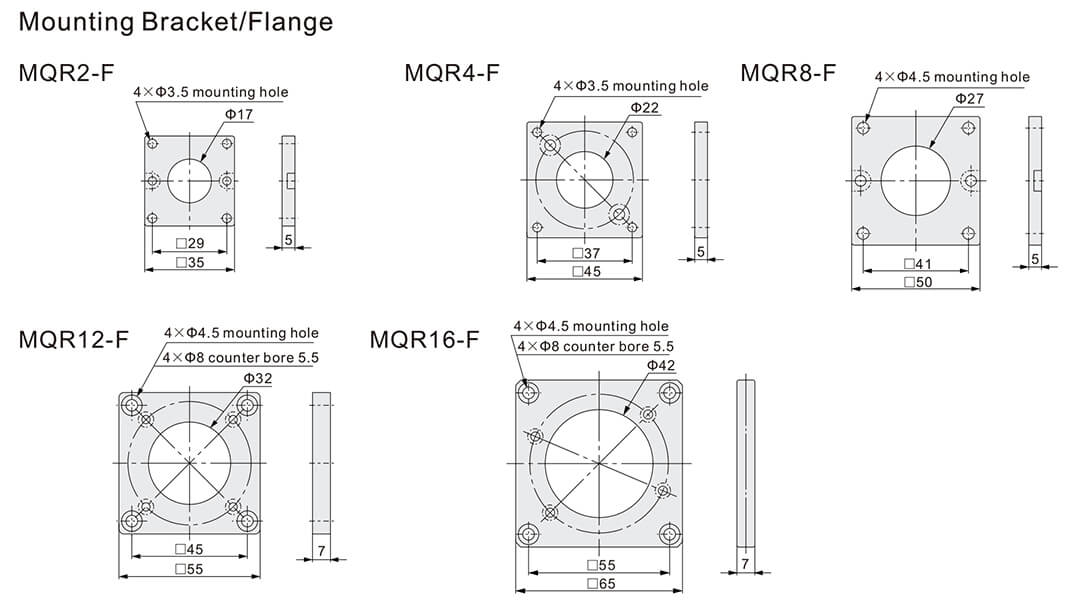

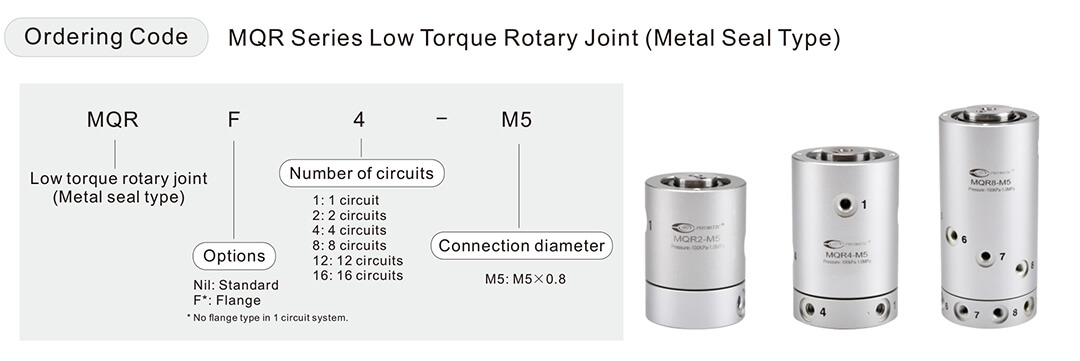

| عدد الدوائر | 2 circuits | 4 circuits | 8 circuits | 12 circuits | 16 circuits |
| رقم جزء شفة | MQR2-F | MQR4-F | MQR8-F | MQR12-F | MQR16-F |
مواصفات المنتج
| نموذج | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| عدد الدوائر (عدد المنافذ) | 1 | 2 | 4 | 8 | 12 | 16 | |
| وسط التشغيل | هواء | ||||||
| هيكل الختم | ختم معدني | ||||||
| هيكل الدليل | تحمل المدعومة | تحمل مدعومة في كلا الطرفين | |||||
| مقاس المنفذ | ذكر ر 1/8 | م5 × 0.8 | |||||
| أنثى M5 × 0.8 | |||||||
| خصائص معدل التدفق | C | 0.50 [دم³/(ثانية·بار)] | |||||
| b | 0.40 | ||||||
| السيرة الذاتية | 0.17 | ||||||
| تشحيم | غير مطلوب | ||||||
| دقيقة. ضغط التشغيل | -100 كيلو باسكال | ||||||
| الأعلى. ضغط التشغيل | 1.0 MPa | ||||||
| درجة حرارة العمل ملاحظة 1) | -10 إلى 80 درجة مئوية | ||||||
| الأعلى. عزم دوران بدء التشغيل ملاحظة 2) | .003.003 نانومتر | .030.03 نيوتن متر | .050.05 نيوتن متر | .100.10 نيوتن متر | .20.20 نيوتن متر | .50.50 نيوتن متر | |
| رقم التدوير المسموح به الملاحظة 5) | 3000 دقيقة -1 (دورة في الدقيقة) أو أقل الملاحظة 3) | 2000 دقيقة -1 (دورة في الدقيقة) أو أقل | 1500 دقيقة -1 (دورة في الدقيقة) أو أقل | 900 دقيقة -1 (دورة في الدقيقة) أو أقل | 600 دقيقة -1 (دورة في الدقيقة) أو أقل | 200 دقيقة -1 (دورة في الدقيقة) أو أقل | |
| الحمل الشعاعي المسموح به ( تفاعل محور الاقتران المسموح به ) الملاحظة 4) | 1 ن أو أقل | 15 ن أو أقل | 30 ن أو أقل | 40 ن أو أقل | 50 ن أو أقل | 50 ن أو أقل | |
| الحمل المحوري المسموح به | |||||||

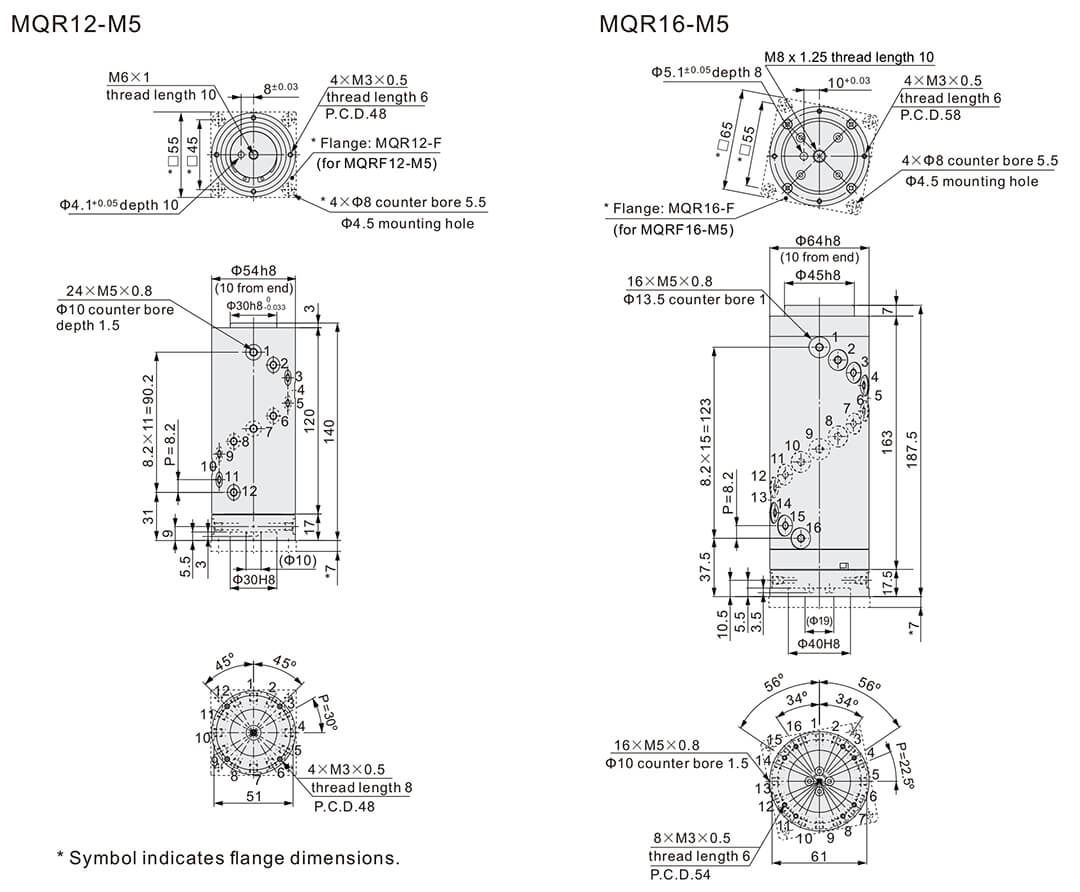

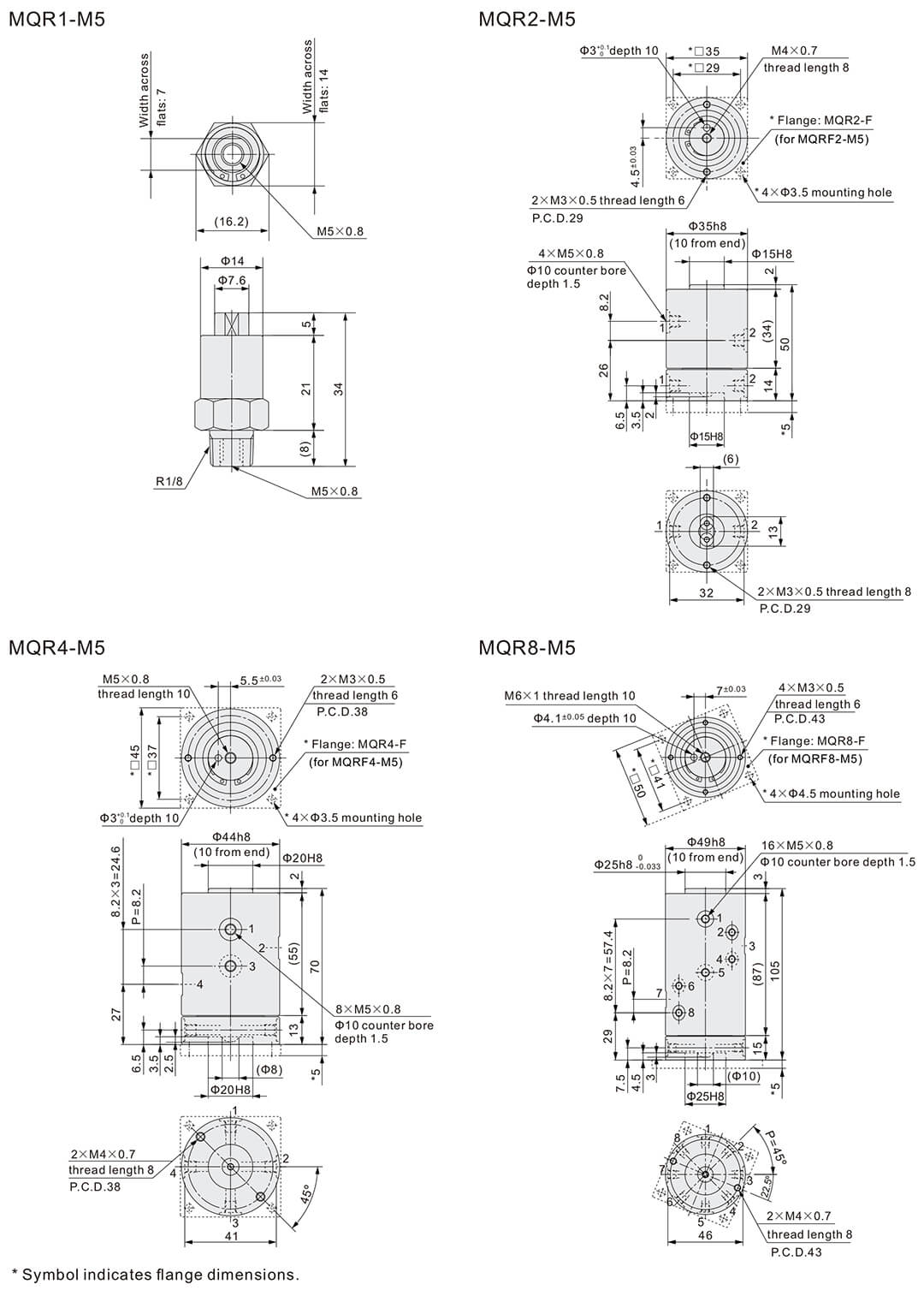

أبعاد المنتج
النوع القياسي/نوع الشفة
