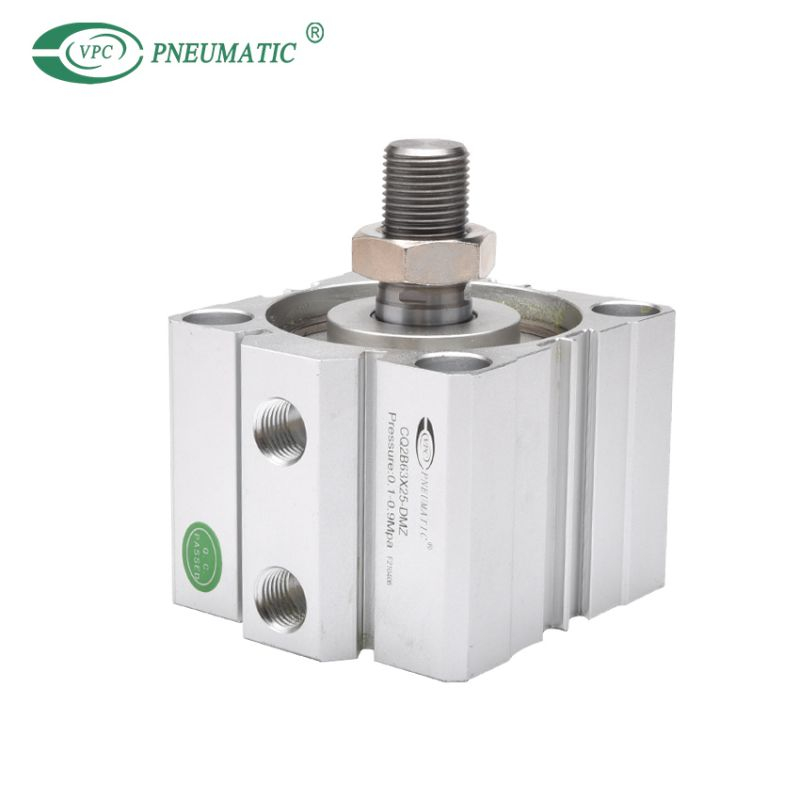

سلسلة اسطوانة مدمجة ذات درجة حرارة منخفضة

تمثيل مزدوج قياسي كبير التجويف ، إصدار قضيب واحد من أسطوانة CQ2 المدمجة.
يتوفر CQ2 بأحجام التجويف من 125 ملم إلى 200 ملم. إنه يأتي معتادًا مع خيوط قضيب المكبس الذكور أو الإناث.
من الممكن تركيب مفاتيح تلقائية على أي من الأسطح الأربعة.

نوع التمثيل:	التمثيل المزدوج التمثيل واحد
تجويف:	12 إلى 200 ملم
ضغط مضمون:	1.5mpa
درجة حرارة العمل:	-60 إلى 200 درجة مئوية
حجم الميناء:	M5x0.8 G1/8 G1/4 G3/8
ختم:	فمق / ففمق
توافر الحالة:



رسالتك سلة الاستفسارات

وصف المنتج

■ ميزة المنتج

1. التصميم المدمج: أسطوانات CQ2B صغيرة الحجم ، ومناسبة للتطبيقات ذات مساحة التثبيت المحدودة.

خفيفة الوزن: مصنوعة من سبيكة الألمنيوم ، فهي خفيفة الوزن وسهلة التثبيت والتحرك.

2. السكتة الدماغية القابلة للتعديل: يمكن ضبط طول السكتة الدماغية للأسطوانة حسب الحاجة ، مما يوفر حلول تطبيق أكثر مرونة.

3. دقة عالية: التحكم الدقيق للغاية في السكتة الدماغية وقدرة تحديد المواقع المتكررة يضمن حركة متسقة.

4. طرق التثبيت المتعددة: تدعم مجموعة متنوعة من طرق التثبيت ، مثل التثبيت الجانبي ، والتصاعد الأساسي ، وما إلى ذلك ، مما يزيد من مرونة التثبيت.

5. المتانة الجيدة: اعتماد الأختام والمواد عالية الجودة لضمان تشغيل ومتانة مستقرة طويلة الأجل للأسطوانة.

6. مجموعة واسعة من التطبيقات: مناسبة لخطوط الإنتاج الآلية ، ومعدات التجميع ، وآلات التغليف والعديد من المجالات الصناعية الأخرى.

أسطوانة هوائية مضغوطة

أسطوانة الهواء المدمجة

مواصفات المنتج

التجويف （مم)		12	16	20	25	32	40	50	63	80	100	125	140	160	180	200
نوع التمثيل		مزدوج التمثيل قضيب واحد/قضيب واحد التمثيل واحد							قضيب واحد يتصرف مزدوج
وسيط العمل		الهواء النظيف (تصفية 40μm)
ضغط إثبات		1.5mpa													1.05mpa
الأعلى. ضغط العمل		1.0mpa													0.7MPA
دقيقة. ضغط العمل	قضيب واحد يتصرف مزدوج	0.07MPA		0.05MPa
	قضيب واحد يتصرف	0.25	0.25	0.18	0.18	0.17	0.15	0.13	﹣
درجة حرارة العمل		-60 إلى 200 درجة مئوية
تشحيم		غير مطلوب
نطاق السرعة		50 ~ 500mm/s													20 ~ 400mm/s
نوع وسادة		لا أو وسادة الوفير
تسامح السكتة الدماغية		+1.0mm 0										+1.4mm 0
