هل آلة قطع الليزر الخاصة بك تواجه المشاكل التالية:

• الدعوات والخبث موجودة دائمًا على الأسطح المقطوعة؟

• ثقب بطيء وغير فعال على لوحات سميكة؟

• الزائد والتشوه في زوايا حادة أثناء القطع عالية السرعة؟

• ارتفاع استهلاك النيتروجين وغيرها من الغازات المساعدة التي تقود تكاليف التشغيل الخاصة بك؟

غالبًا ما ترتبط هذه المشكلات الشائعة في قطع الليزر بالتحكم في ضغط الغاز غير المستقر أو غير الدقيق.

الحل: استخدم منظم الضغط الإلكتروني ITV-JG لضمان إخراج الضغط المستقر.

1. لماذا التحكم في الضغط أمر بالغ الأهمية في قطع الليزر؟

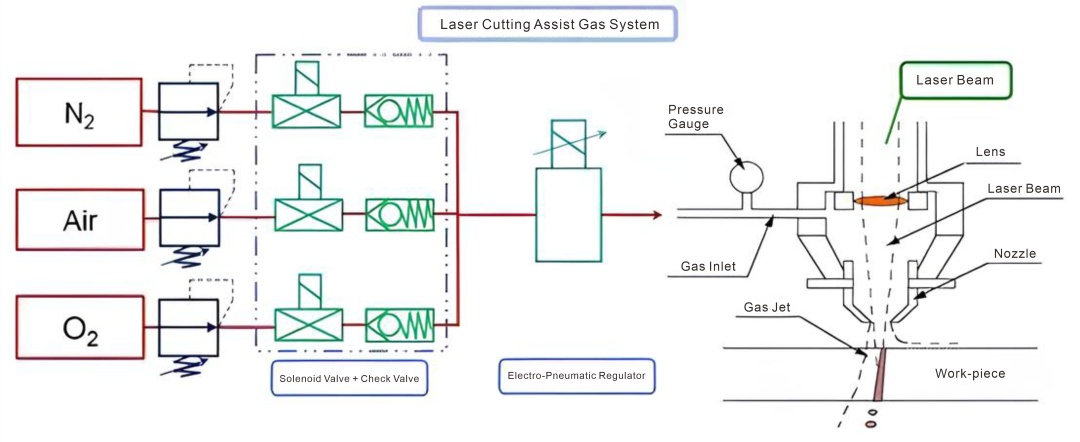

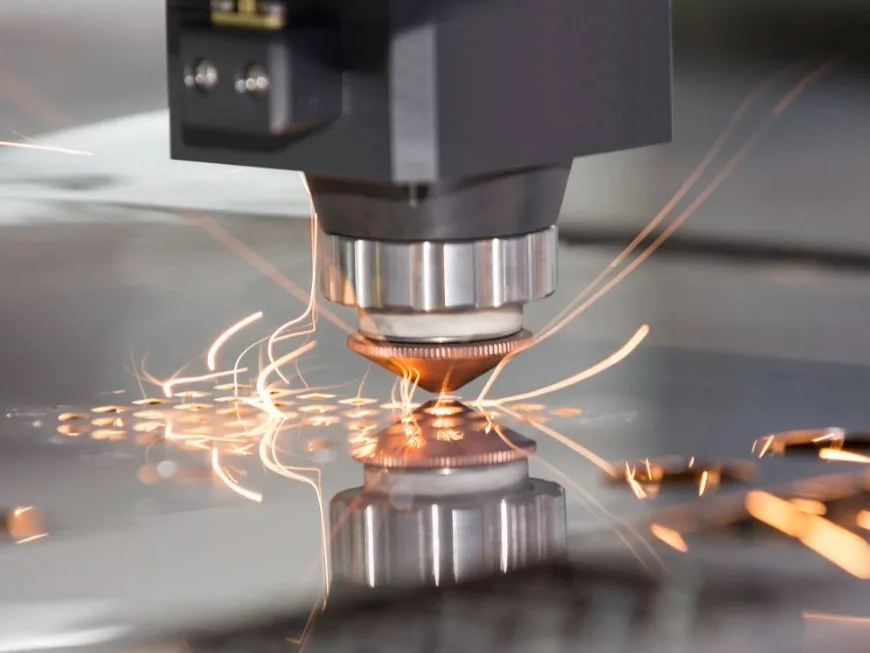

تستخدم آلات قطع الليزر غازات مساعدة مختلفة لقطع المواد المختلفة. يختلف الضغط ومعدل التدفق للغاز الإضافي المطلوب وفقًا لسمك مادة القطع. يعد التحكم الدقيق في الغاز الإضافي عاملاً رئيسياً في تحقيق القطع عالي الجودة.

عادة ما يكون للوظائف التالية:

① الاحتراق والتفاعل : على سبيل المثال ، باستخدام الأكسجين لقطع الصلب الكربوني. يتفاعل الأكسجين كيميائيًا مع المعادن عالية الحرارة لتسريع عملية القطع.

② نفخ الخبث : وظيفة الأساسية. يجب أن يكون الغاز عند الضغط الصحيح ومعدل التدفق لتفجير بقايا المعادن المنصهرة بسرعة وشاملة في اللحظة التي تقطع فيها شعاع الليزر المعدن ، مما يشكل شقًا ناعمًا ونظيفًا.

③ الحماية والتبريد : على سبيل المثال ، باستخدام النيتروجين لقطع الفولاذ المقاوم للصدأ. يمكن للنيتروجين العالي عزل الهواء بشكل فعال ، ويمنع أكسدة شق ، وحماية العدسة البصرية من التلوث والأضرار.

2. حلول منتجات VPC: وحدة ITV-JG

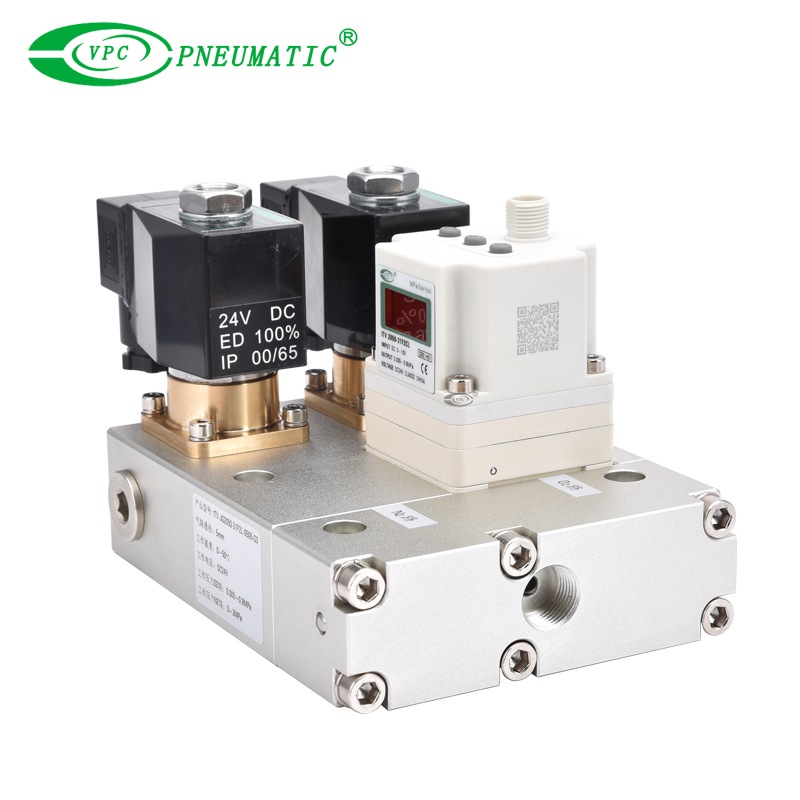

الوحدة النمطية المدمجة للليزر ITV-JG هي وحدة التحكم في الغاز المدمجة تجمع بين منظم ITV الكهربائي المنصري وصمام الملف اللولبي عالي السرعة . تم تصميمه لأنظمة قطع الليزر CNC ، ويوفر تنظيمًا دقيقًا للضغط وتبديل الغاز السريع.

① المنظم المنتظم الكهربائي ITV

يستخدم المنظم الهوائي الإلكتروني ITV بشكل رئيسي في آلة قطع الليزر لضبط ضغط الغاز ، وذلك للتحكم في كمية حقن الغاز في رأس القطع.

• التحكم في الإشارة الكهربائية مع مستشعر الضغط المدمج للتعرف على الحلقة المغلقة.

• قادرة على السيطرة في وقت واحد على ثلاثة غازات ( O₂ / N₂ / الهواء ).

• يدعم التحكم عن بعد وقابل للبرمجة.

• دقة التحكم العالية والاستجابة السريعة.

• نماذج متعددة متوفرة : يمكن للمصنعين اختيار أنواع مختلفة من الصمامات النسبية الكهربائية وفقًا لظروف العمل المختلفة ومتطلبات السوق. على سبيل المثال ، عادةً ما يتم تجهيز معدات القطع عالية الطاقة بصمامات نسبية كهربائية عالية الجهد لتحقيق قطع سريعة.

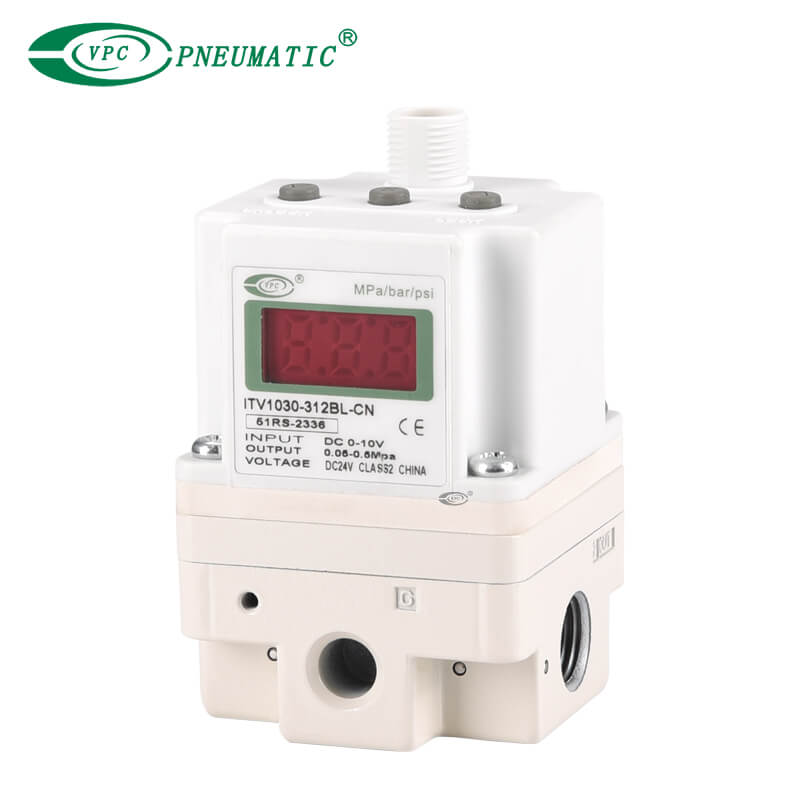

ITV 1030

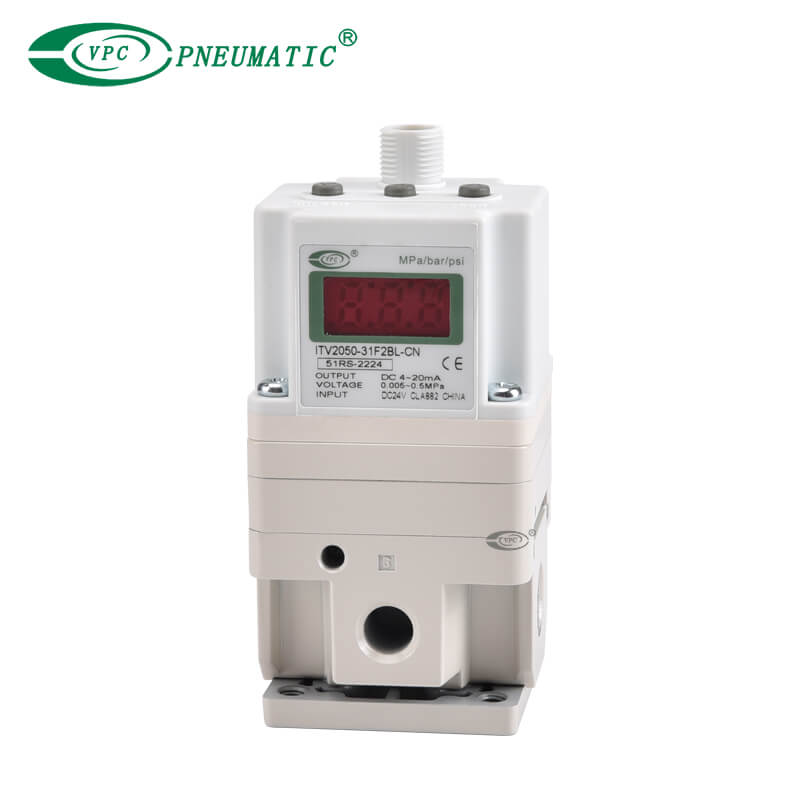

ITV 2050

ITV 2090

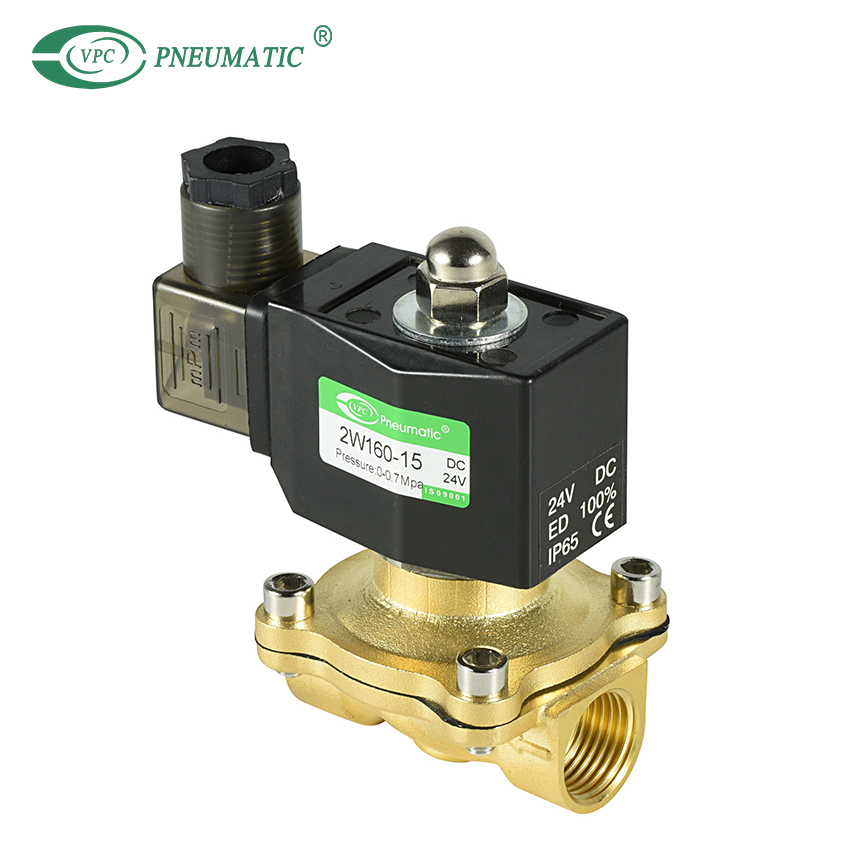

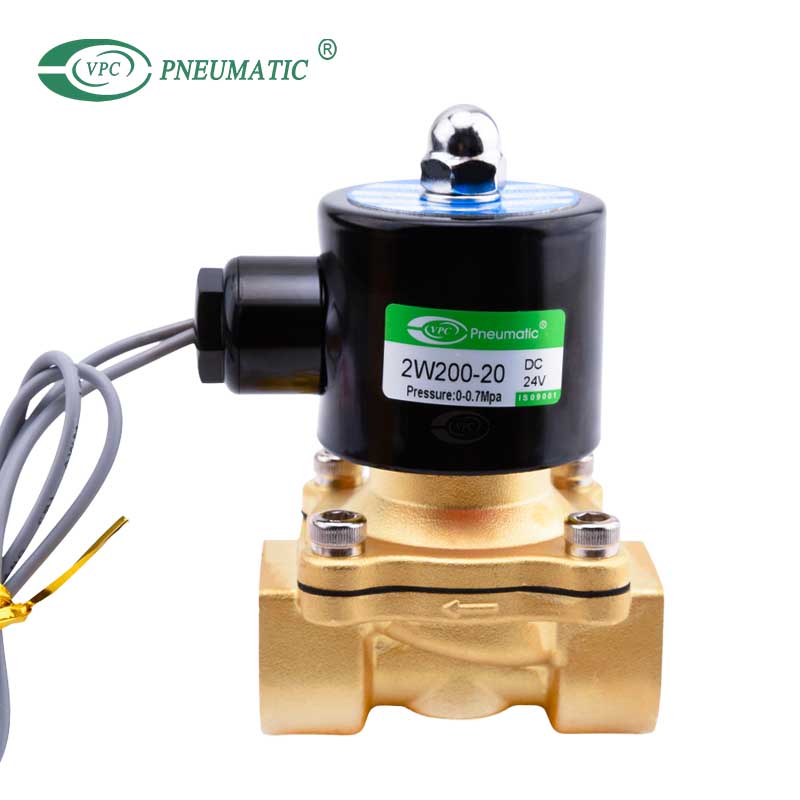

② صمام الملف اللولبي عالي السرعة

تستخدم للسيطرة بدقة على فتح وإغلاق الغاز الإضافي أثناء قطع الليزر لتحسين جودة القطع والكفاءة.

• مناسبة لبيئات الضغط العالي.

• اختيار الغاز ثنائي الاتجاه/ثلاثي الاتجاه ، صمام فحص داخلي متكامل.

• مناسبة لأوكسجين , النيتروجين عالي الضغط والهواء المضغوط.

• بنية المفعول المباشر ، لا حاجة إلى الهواء المضغوط الخارجي كمصدر للهواء التجريبي.

3. الوحدة ITV-JG مقابل منظم الضغط التقليدي

4. الأسئلة الشائعة

① هل يمكن أن تحل محل الصمام النسبي الكهربائي للعلامات التجارية مباشرة مثل SMC/Festo؟

نعم. تم تصميم ITV-JG كمعيار للصناعة في الواجهة الكهربائية ( 0-10V/4-20MA ) واتصال خط الغاز ، ويمكن استبداله بسهولة في معظم الحالات.

② كيف يحقق التبديل التلقائي بين النيتروجين والأكسجين؟

تدمج الوحدة النمطية صمام الملف اللولبي ودالة إعداد الضغط المزدوج . يحتاج نظام CNC الخاص بك فقط إلى إعطاء إشارة التبديل ، ويمكن للوحدة إغلاق/فتح مسار الغاز المقابل تلقائيًا والتبديل فورًا إلى النيتروجين ( الضغط العالي ) أو قيمة ضغط الأكسجين ( الضغط المنخفض ). العملية برمتها سريعة وسلسة.

③ هل التثبيت والتكليف معقد؟

التثبيت بسيط للغاية . نظرًا لدرجة عالية من التكامل ، تحتاج فقط إلى توصيل مدخل الهواء ومنفذ الهواء وأسلاك الطاقة/الإشارة. نحن نقدم أدلة تثبيت مفصلة والدعم الفني عبر الإنترنت.

④ هل تتوافق مع آلات القطع بالليزر لمختلف العلامات التجارية؟

طالما أن نظام CNC الخاص بك يمكن أن يوفر نظام التحكم التناظري من 0 إلى 10 فولت أو 4-20MA ، يمكن أن يكون متوافقًا تمامًا مع ITV-JG.

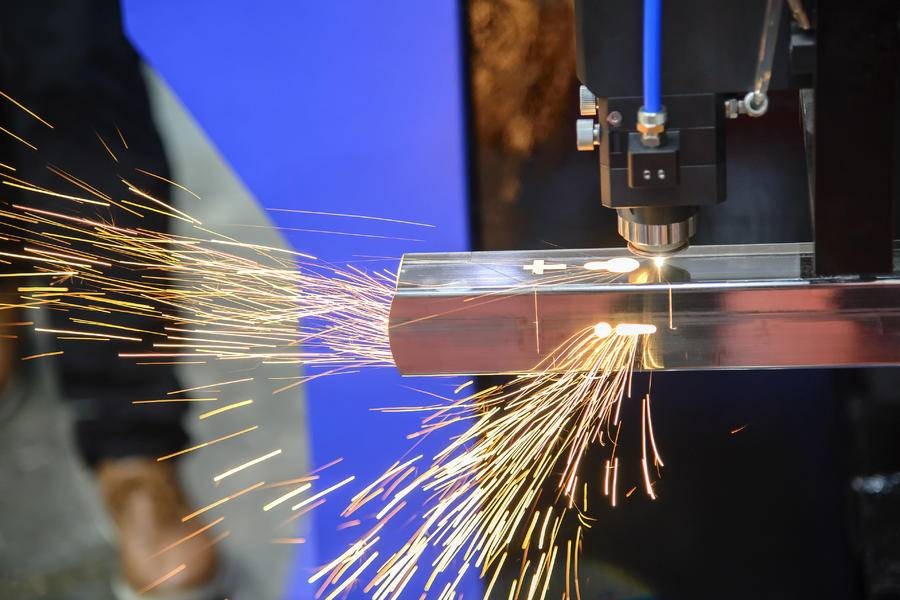

يستخدم قطع الليزر على نطاق واسع في مجالات السيارات ، وبناء السفن ، والطيران ، والصناعة النووية ، وتصنيع الآلات ، والصلب ، والبترول , النسيج ، وما إلى ذلك. يمكن تطبيق منتجات VPC بشكل مثالي على معدات قطع الليزر المختلفة. إذا كنت مهتمًا بهذا المنتج ، فيرجى الاتصال بـ VPC Pneumatic!
