| دقيقة.ضغط فراغ العرض: | |
|---|---|
| الأعلى.ضغط فراغ العرض: | |
| اضبط نطاق الضغط: | |
| درجة حرارة العمل: | |

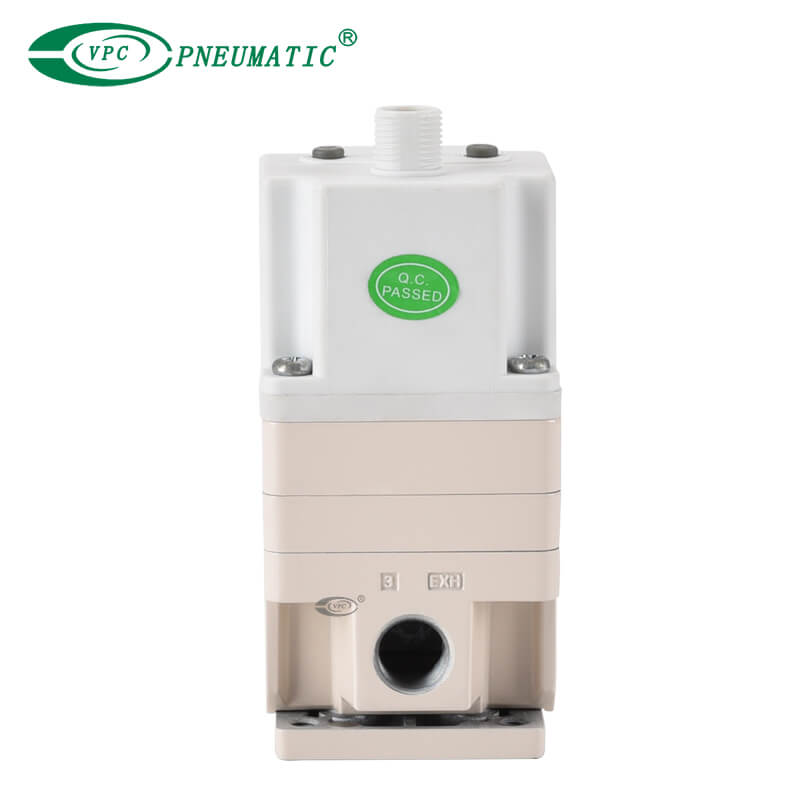

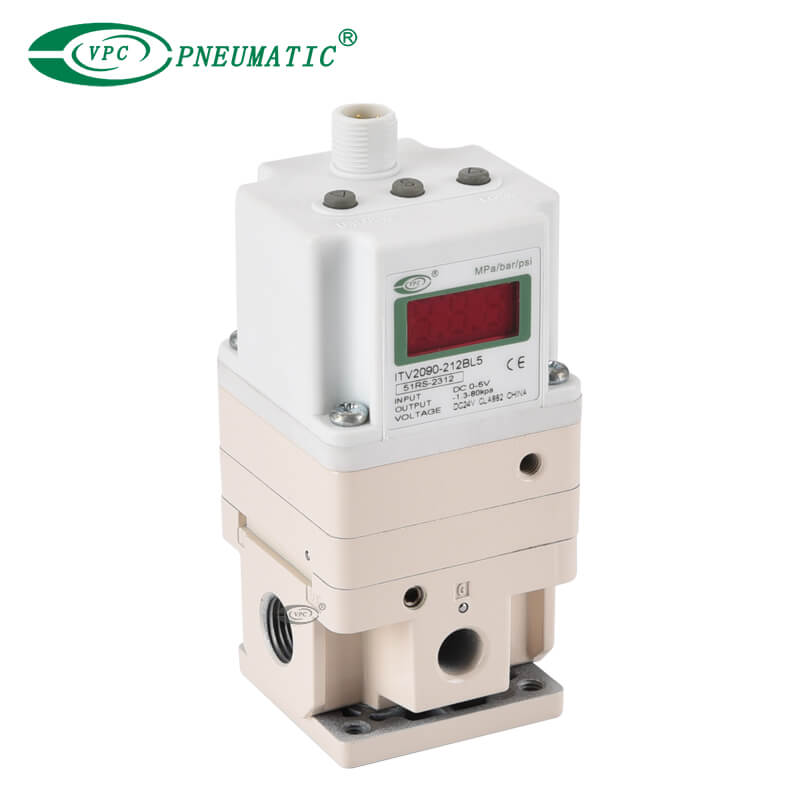

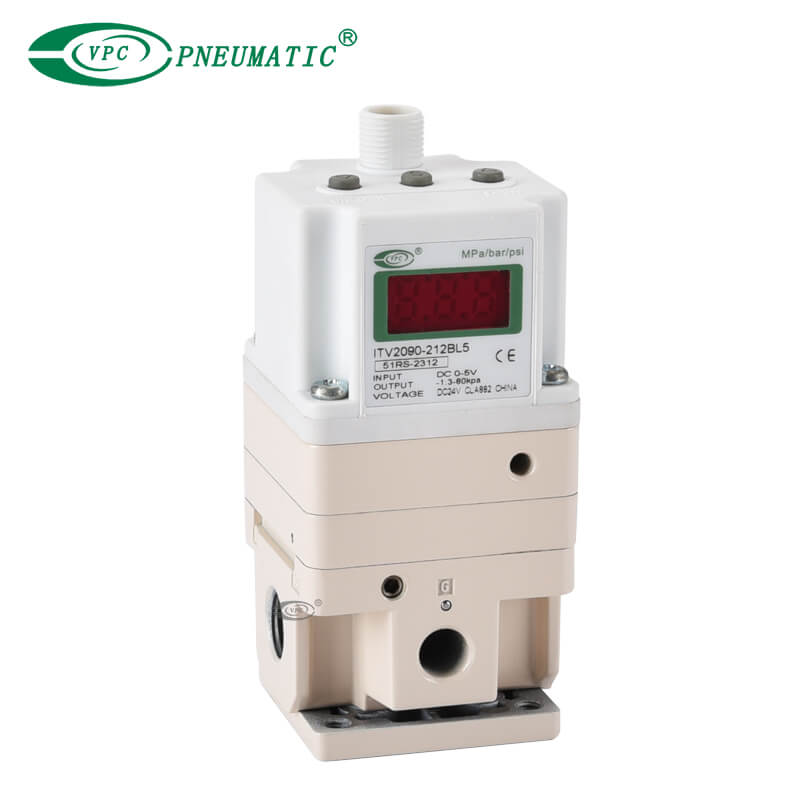

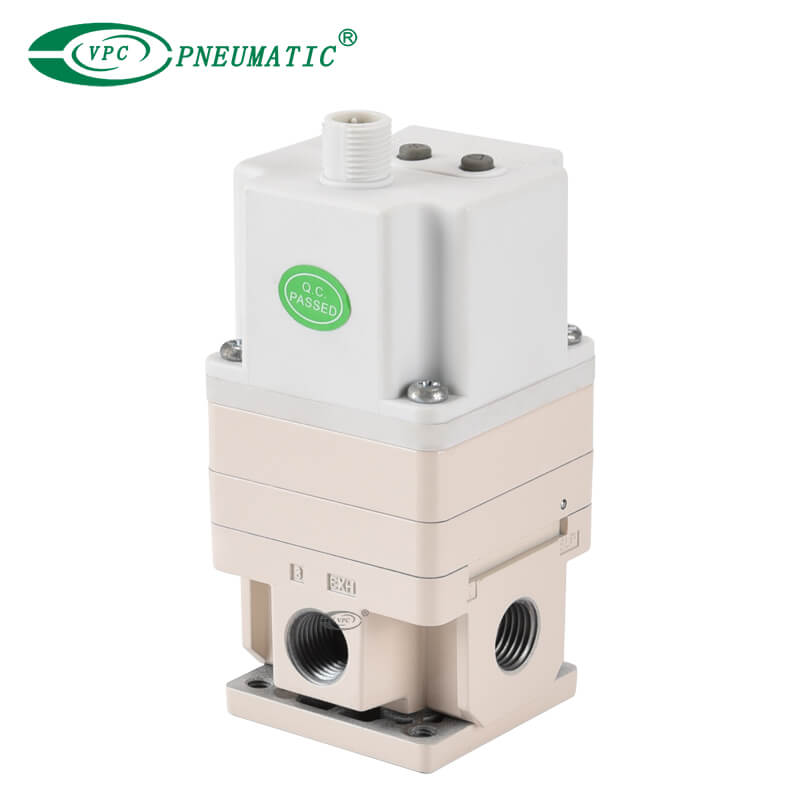

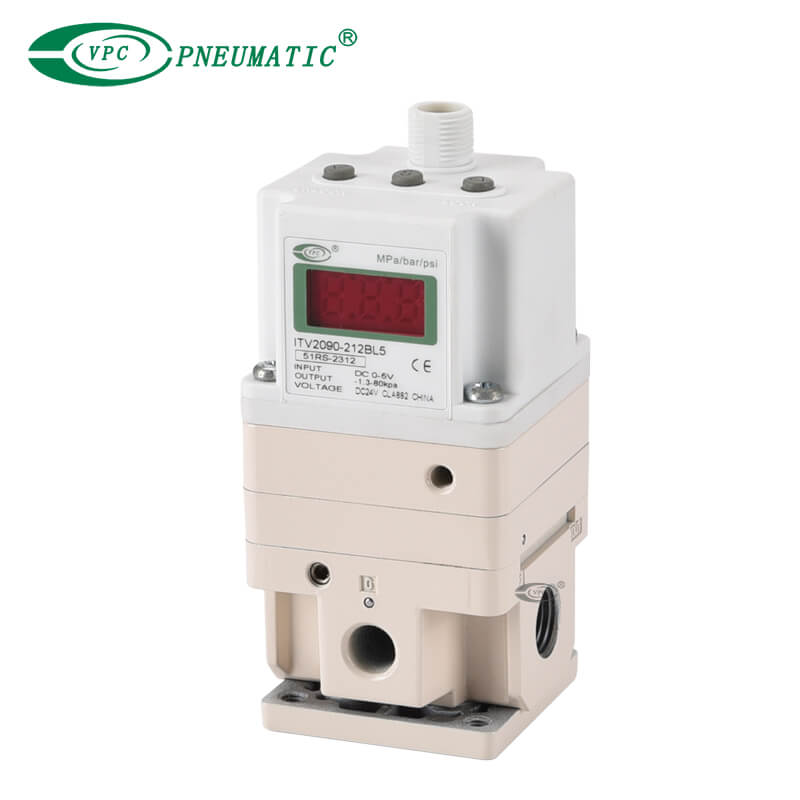

وصف المنتج
للتحكم غير المتدرج في ضغط الفراغ بما يتناسب مع الإشارات الكهربائية.
● يتحكم في ضغط الهواء بما يتناسب مع الإشارة الكهربائية.
● نطاق الضغط من -1.3 إلى -80 كيلو باسكال.
● حجم المنفذ المتاح 1/4
● خيار تصاعد قوس
مواصفات المنتج

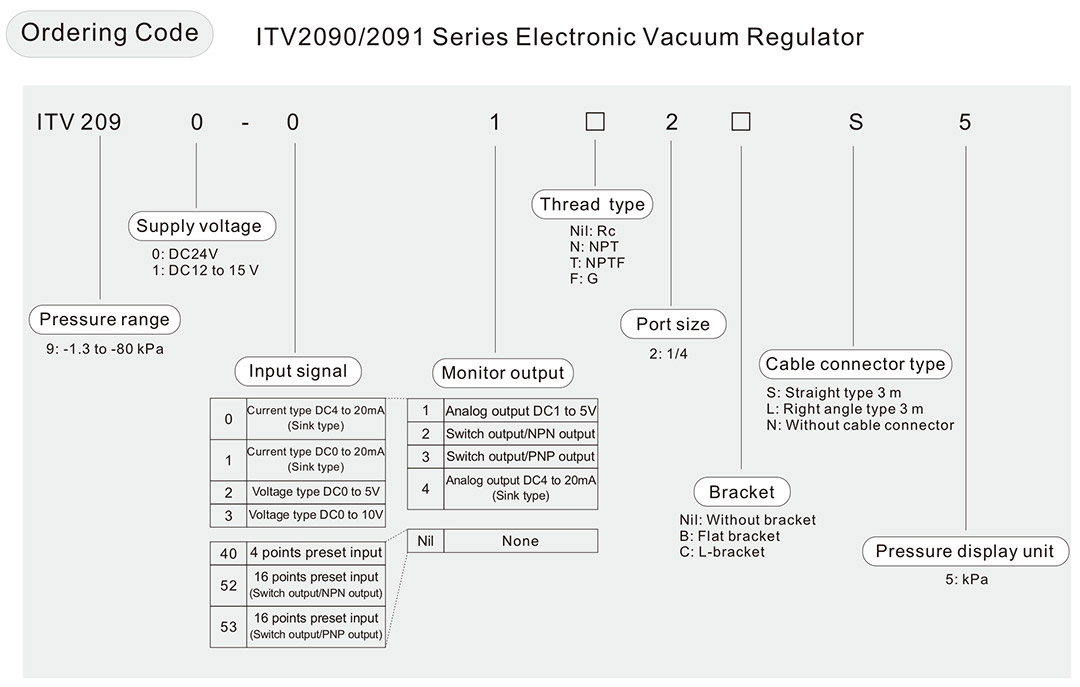

| نموذج | ITVX2090 | ITVX2091 | |
| دقيقة.إمداد ضغط الفراغ* 1) | ضبط الضغط -13.3 كيلو باسكال | ||
| الأعلى.إمداد مكنسة ضغط | -101 كيلو باسكال | ||
| اضبط نطاق الضغط | -1.3 إلى -80 كيلو باسكال | ||
| مزود الطاقة | الجهد االكهربى | DC24V ± 10٪ | DC12 إلى 15V |
| حاضِر استهلاك | جهد إمداد الطاقة من النوع DC24 V: 0.12 A أو أقل* 6) جهد إمداد الطاقة من 12 إلى 15 فولت من النوع: 0.18 أمبير أو أقل | ||
| اشارة ادخال | النوع الحالي* 2) | DC4 إلى 20mA ، DC0 إلى 20mA (نوع المغسلة) | |
| نوع الجهد | DC0 إلى 5V ، DC0 إلى 10V | ||
| إدخال محدد مسبقًا | 4 نقاط (سلبية مشتركة) ، 16 نقطة (لا قطبية مشتركة) | ||
| مقاومة المدخلات | النوع الحالي | 250 درجة أو أقل* 3) | |
| نوع الجهد | تقريبا.6.5 كيلو أوم | ||
| إدخال محدد مسبقًا | جهد إمداد الطاقة من النوع DC24 V: تقريبًا.4.7 كيلو أوم جهد إمداد الطاقة من النوع DC12 V: تقريبًا.2.0 كيلو أوم | ||
إشارة الخرج* 4) (إخراج الشاشة) | خرج تشابهي | DC1 إلى 5 V (مقاومة الإخراج: حوالي 1 كيلو أوم) DC4 إلى 20 مللي أمبير (نوع المغسلة) (مقاومة الإخراج: 250 Ω أو أقل) دقة الإخراج ± 6٪ FS أو أقل | |
| إخراج التبديل | إخراج جامع مفتوح NPN: ماكس.30 فولت ، 80 مللي أمبير خرج المجمع المفتوح PNP: ماكس.80 مللي أمبير | ||
| الخطية | ± 1٪ أو أقل | ||
| التباطؤ | 0.5٪ أو أقل | ||
| التكرار | ± 0.5٪ أو أقل | ||
| حساسية | 0.2٪ أو أقل | ||
| خصائص درجة الحرارة | ± 0.12٪ FS / ℃ أو أقل | ||
| ضغط الإخراج عرض | دقة | ± 2٪ FS ± رقم واحد أو أقل | |
| وحدة | كيلو باسكال* 5) دقيقة.العرض: 1 | ||
| درجة حرارة العمل | 0 إلى 50 درجة مئوية (بدون تكاثف) | ||
| نسيج | IP65 | ||
| وزن | 350 جرام | ||
* 1) دقيقة.يجب أن يكون ضغط تفريغ الإمداد 13.3 كيلو باسكال أقل من الحد الأقصى.قيمة ضبط ضغط الفراغ.
* 2) DC4 إلى 20 مللي أمبير غير ممكن مع نوع السلكين.جهد إمداد الطاقة (DC24 V أو DC12 إلى 15 V) مطلوب.
* 3) القيمة للحالة مع عدم وجود دائرة كهربائية أكثر من متضمنة.إذا تم توفير بدل لدائرة التيار الزائد ، فإن مقاومة الإدخال يختلف تبعًا لمصدر طاقة الإدخال.هذا 350 Ω أو أقل لتيار دخل DC20 مللي أمبير عند قياس خرج تناظري ITV من DC1 إلى 5 V ، إذا كانت مقاومة الحمل أقل من 100 kΩ ، فإن دقة مراقبة الإخراج التناظرية من ضمن ± 6٪ (مدى كامل) قد لا يكون متاحًا.يتم توفير المنتج بدقة في حدود ± 6٪ بناءً على طلبك. يظل ضغط الإخراج غير متأثر.
* 4) يجب تحديد إما خرج تناظري أو خرج مفتاح.علاوة على ذلك ، عند تحديد خرج التبديل ، إما إخراج NPN أو PNP يجب أيضًا تحديد الإخراج.توخ الحذر من أن نوع الإدخال المضبوط مسبقًا غير مجهز بوظيفة إشارة خرج.
* 5) يرجى الاتصال بـ VPC فيما يتعلق بالإشارة إلى وحدات الضغط الأخرى.
* 6) راجع الجدول أدناه لمعرفة مواصفات الاتصال.

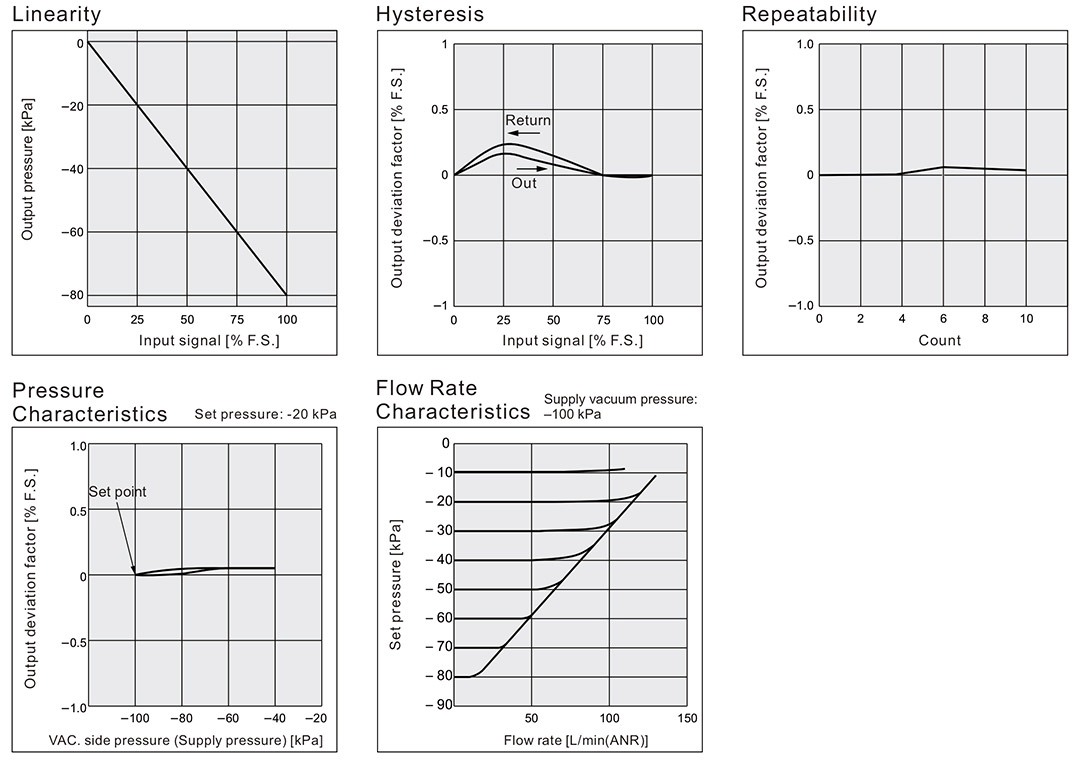

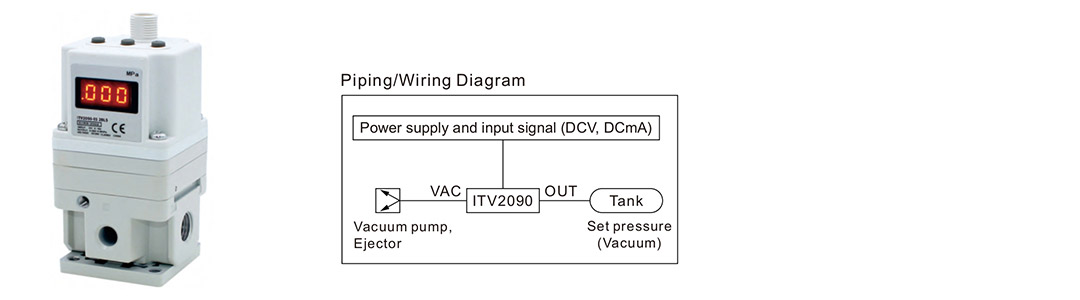

خصائص معدل التدفق شروط القياس
● معدل تدفق العادم لمضخة التفريغ تستخدم للقياس: 500 لتر / دقيقة (ANR)
● ضغط الفراغ الداخلي: -100 كيلو باسكال [عندما يكون معدل تدفق المخرج 0 لتر / دقيقة (ANR)]
● ماكس.معدل التدفق: 132 لتر / دقيقة (ANR) (بضغط فراغ مدخل عند -39 كيلو باسكال)

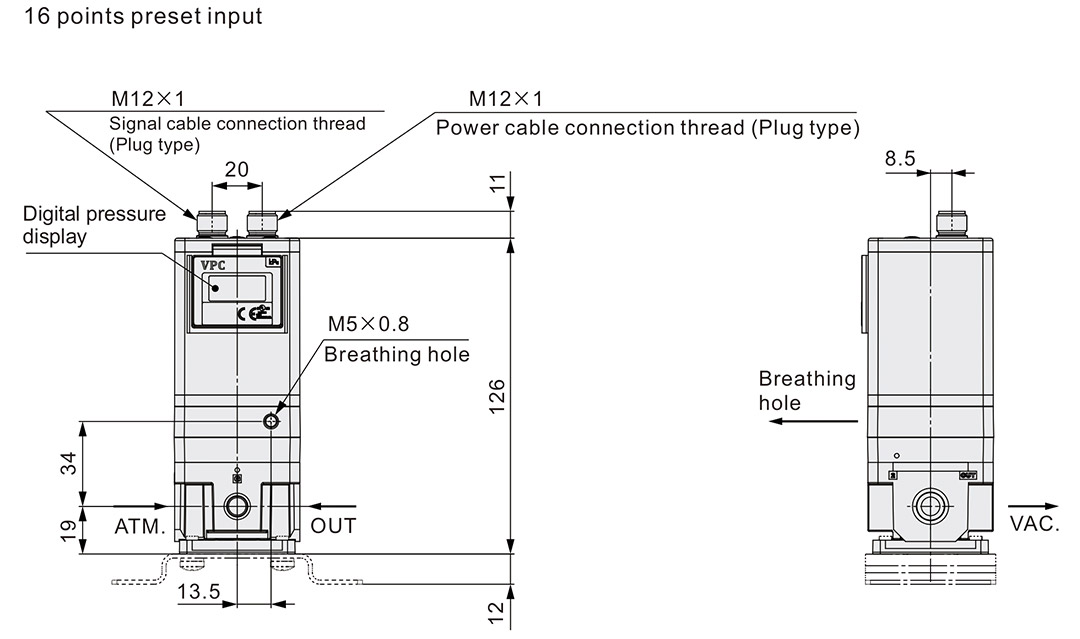

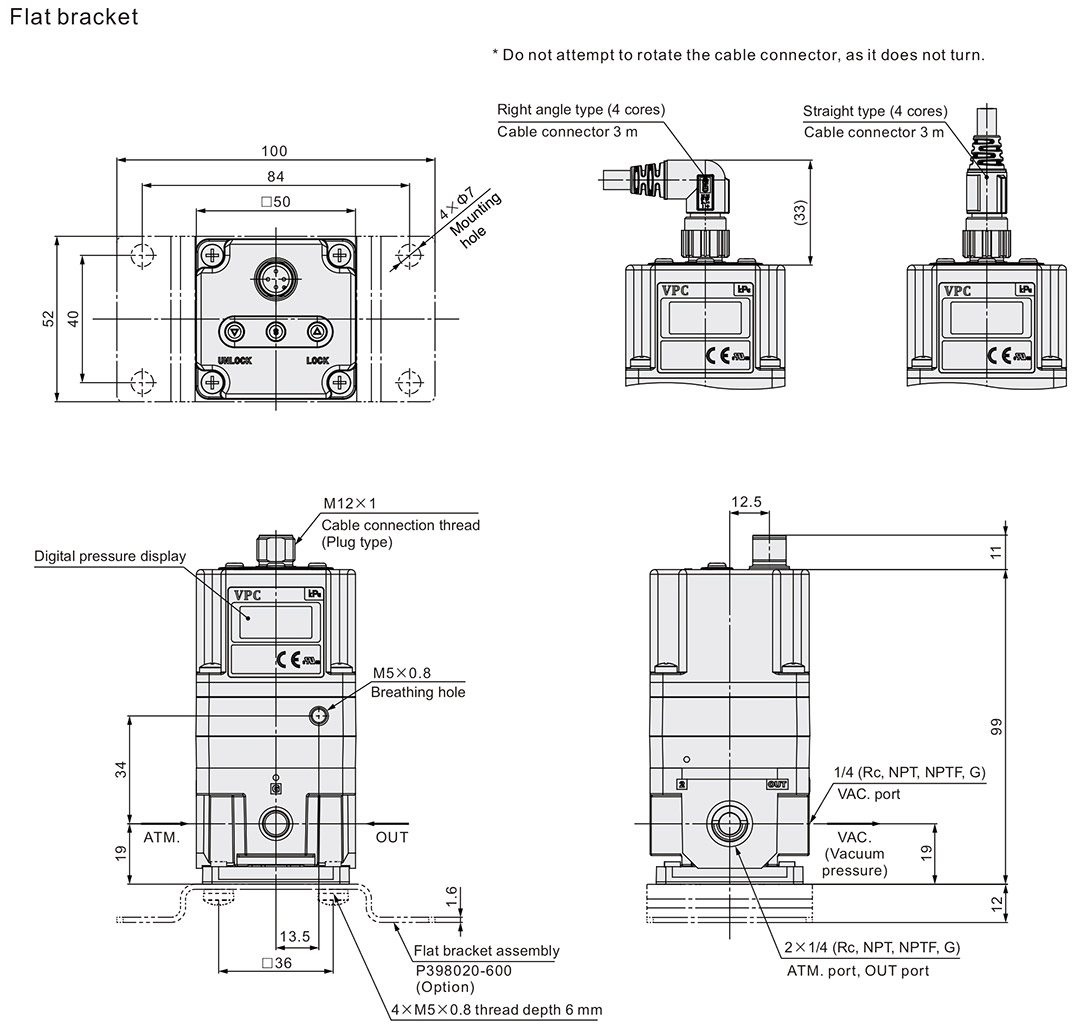

الأبعاد الرئيسية

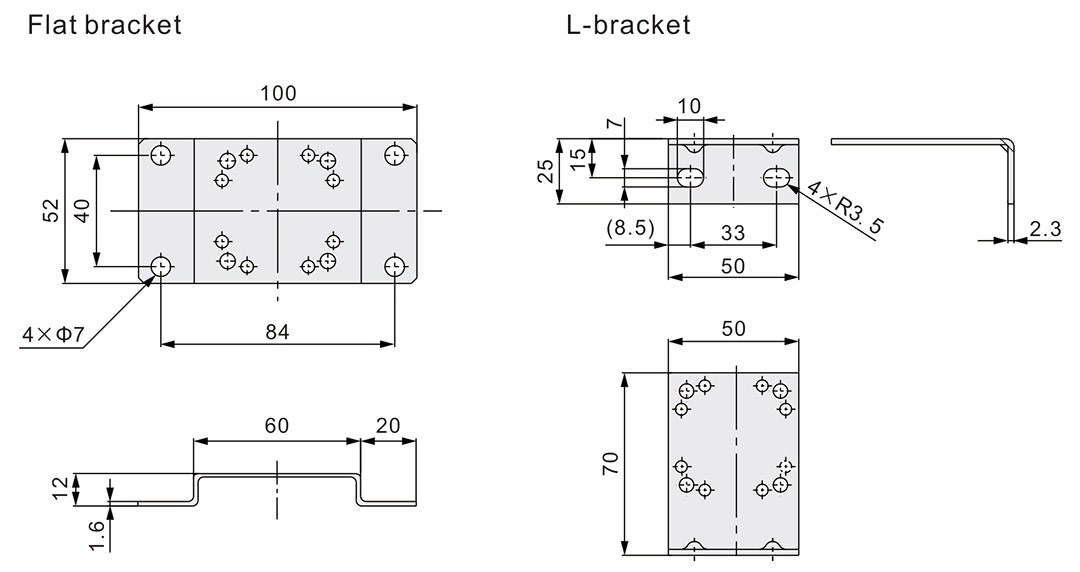

| وصف | رقم الجزء | |
| مجموعة قوس مسطح (بما في ذلك براغي التثبيت) | P398020-600 | |

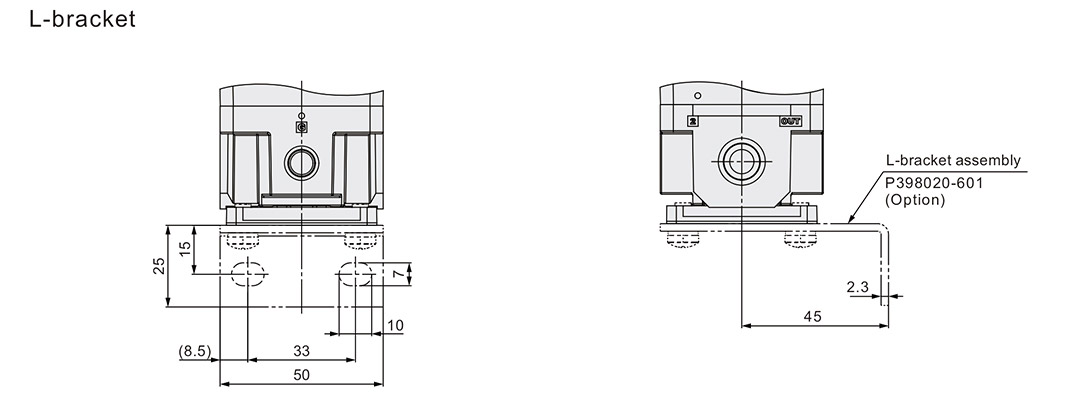

| مجموعة L-Bracket (بما في ذلك براغي التثبيت) | P398020-601 | |
| موصل كابل الطاقة (4 مراكز) | نوع مستقيم 3 م | P398020-500-3 |
| نوع الزاوية اليمنى 3 م | P398020-501-3 | |
