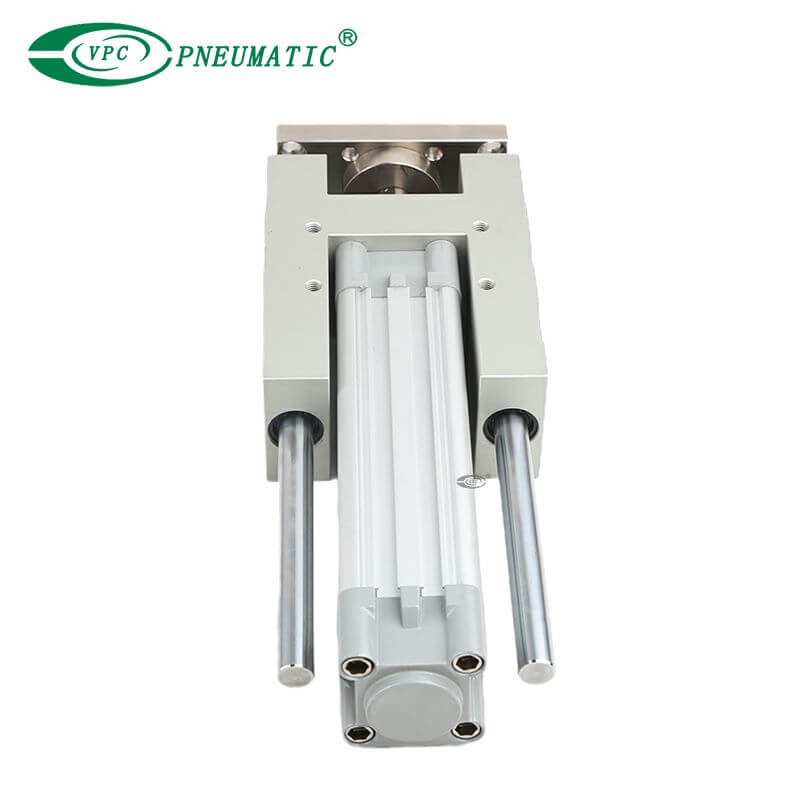

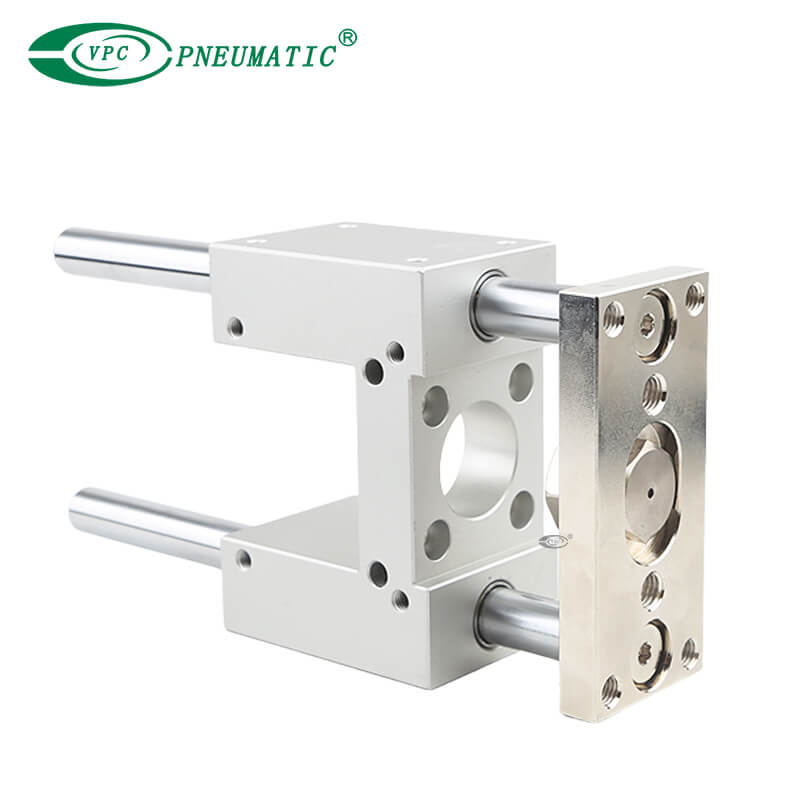

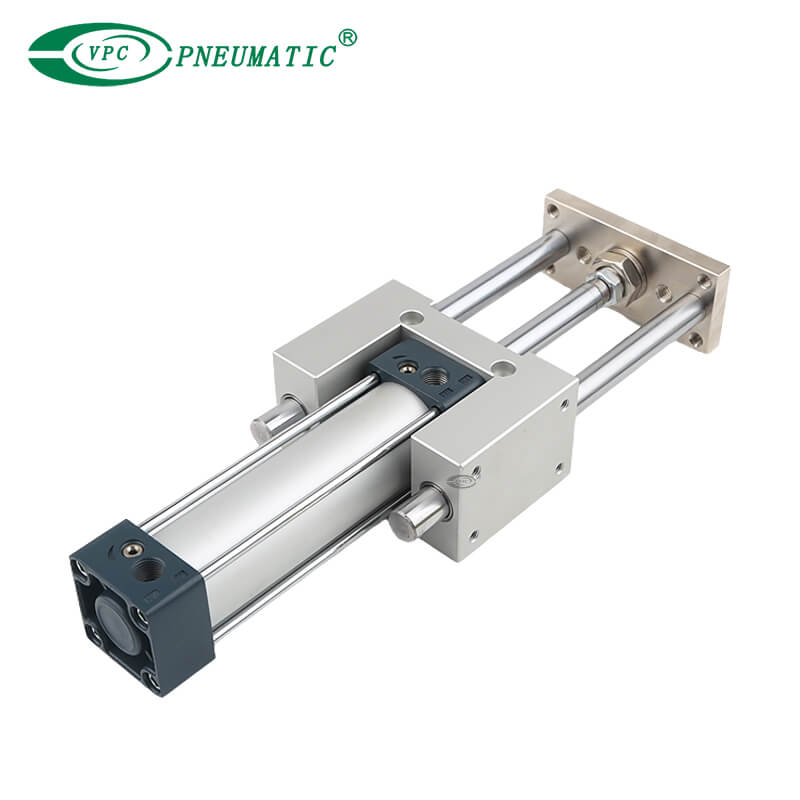

الأسطوانات القياسية من سلسلة TSAI مع إطار توجيهي

تعتبر أسطوانات سلسلة TSAI ذات الإطار التوجيهي نوعًا جديدًا من الأسطوانات التي تجمع بين إطار التوجيه والأسطوانة القياسية. قضبان توجيه مزدوجة موجهة بمحامل نحاسية أو محامل خطية، مع مقاومة عالية لعزم الدوران والأحمال الجانبية. يمكن دمجها مع أسطوانات الهواء القياسية بأحجام التجويف المختلفة.

نموذج:
تساي
المنتج العلامة التجارية:
VPC Pneumatic

مادة:	سبيكة الألومنيوم
نوع تحمل:	تحمل النحاس تحمل خطي
تجويف:	32 إلى 100 ملم (اختياري)
شوط:	50 إلى 500 ملم (اختياري)
توافر الحالة:



رسالتك سلة الاستفسارات

وصف المنتج

■ ميزة المنتج

1. تصميم دليل قضيب مزدوج

محمل النحاس: إنه مناسب للعمل الذي يتميز بمقاومة الحمل الشعاعي مع صلابة الالتواء الأكبر.

المحمل الخطي: إنه مناسب لإجراءات الدفع، أو عندما تكون هناك حاجة إلى دقة عالية وقدرة تحميل عالية، خاصة في المناسبات التي تتطلب احتكاكًا منخفضًا.

2. التصميم الخاص لجسم إطار التوجيه يوفر تركيبًا متعدد الاتجاهات

3. تعديل العازلة للأسطوانة ناعمة وثابتة.

4. وفقا لمتطلبات الاستخدام الفعلي، جنبا إلى جنب مع حامل جهاز الاستشعار يمكن تغيير موقع تركيب جهاز الاستشعار.

مواصفات المنتج

حجم التجويف (مم)	32	40	50	63	80	100
نوع التمثيل	التمثيل المزدوج
وسط التشغيل	الهواء النظيف
ضغط العمل	0.15~1.0MPa
ضغط الاختبار	1.5 MPa
درجة حرارة	-20~70
نطاق السرعة	30 ~ 500 ملم / ثانية
شوط التسامح	0 ~ 250 > 250
نوع وسادة	وسادة متغيرة
مقاس المنفذ	1/8 '	1/4 '		3/8'		1/2'
