| مادة الجسم: | |
|---|---|
| تجويف: | |
| نطاق السكتة الدماغية: | |
| ضمان الجودة: | |
وصف المنتج
1. وفقا ل ISO21287 قياسي، حجم التركيب رائج.
2. جسم الأسطوانة يتصل بأسنان الغطاء الأمامي والخلفي، مما يشكل قوة عالية وصيانة مريحة.
3. يتم معالجة القطر الداخلي للجسم بالتدحرج متبوعًا بمعالجة الأنودة الصلبة، مما يشكل مقاومة ممتازة للتآكل ومتانة.
4. ختم المكبس يعتمد هيكل ختم غير متجانس ثنائي الاتجاه. لها أبعاد مدمجة ووظيفة حجز الزيت.
5. يمكن للهيكل المدمج أن يوفر بشكل فعال مساحة التثبيت بنسبة خمسين بالمائة ISO15552 اسطوانة قياسية.
6. هناك فتحات تبديل مغناطيسية حول جسم الأسطوانة، وهي مريحة لتثبيت مفتاح التحريض.
7. المصد متاح ويمكنه امتصاص الطاقة الزائدة.
8. التثبيت مُكَمِّلات بمواصفات مختلفة اختيارية.
بارِع① 20② x 30③ S④ B⑤ □⑥ □⑦
① الآس → النموذج
| بارِع | اسطوانة مدمجة (تمثيل مزدوج) |
| بورصة عمان | اسطوانة مدمجة (امتداد زنبركي مفرد المفعول) |
| أكل | أسطوانة مدمجة (عودة زنبركية أحادية الفعل) |
| ACED | اسطوانة مدمجة (قضيب مزدوج) |
| ACEJ | اسطوانة مدمجة (السكتة الدماغية قابلة للتعديل) |
| تايس | أسطوانة مدمجة (عمل مزدوج غير دوار مع نير) |
| تم تسجيله | أسطوانة مدمجة (قضيب مزدوج غير دوار مع نير) |
② 20 → حجم التجويف
| نموذج | حجم التجويف |
| الآس / أسد / آسج | 12 16 20 25 32 40 50 63 80 100 125 |
| بورصة عمان / أكل / TACE / TACED | 12 16 20 25 32 40 50 63 80 100 |
③ 20 ← السكتة الدماغية
الرجوع إلى جدول السكتة الدماغية للحصول على التفاصيل
④ ق → مغناطيس
| فارغ | بدون مغناطيس |
| S | مع مغناطيس |
⑤ ب → نوع القضيب
| نموذج | نوع القضيب |
| إيس/إيسد/آسي/آسي/إيت | فارغ: خيط أنثى |
| ب: خيط ذكر | |
| تاس / تسد | لا |
⑥ □ → نوع القضيب
| نموذج | نوع التركيب |
| كل نموذج | فارغة: لا الملحقات |
بارِع بورصة عمان أكل | FA: نوع FA |
| فيسبوك: نوع فيسبوك | |
| CA: نوع CB | |
| CB: نوع CB | |
| لجنة التجارة الفيدرالية: نوع لجنة التجارة الفيدرالية | |
| رطل: نوع رطل | |
| SDB: نوع SDB | |
ACED ACEJ | FA: نوع FA |
| لجنة التجارة الفيدرالية: نوع لجنة التجارة الفيدرالية | |
| رطل: نوع رطل | |
| تم تسجيله | فيسبوك: نوع فيسبوك |
⑦ □ → نوع الموضوع
| فارغ | حزب العمال |
| G | G |
| T | معاهدة حظر الانتشار النووي |
※الخيط القياسي فارغ هنا.
مواصفات المنتج
| تتحمل (مم) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| وسط العمل | الهواء النظيف (تصفية 40um) | ||||||||||
| نوع التمثيل | التمثيل المزدوج | ||||||||||
| نوع الدفع المفرد، نوع السحب المفرد | |||||||||||
| ضغط | التمثيل المزدوج: 0.1 إلى 1.0 ميجا باسكال (14 إلى 145 رطل لكل بوصة مربعة) | ||||||||||
| التمثيل الفردي: 0.2 إلى 1.0 ميجا باسكال (28 إلى 145 رطل لكل بوصة مربعة) | |||||||||||
| ضغط مضمون | 1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) | ||||||||||
| نطاق السرعة | التمثيل المزدوج: 30 إلى 500 مم/ثانية التمثيل الفردي: من 50 إلى 500 مم/ثانية | ||||||||||
| التسامح مع السكتة الدماغية | السكتة الدماغية 100+1.0 السكتة الدماغية> 100+1.5 | ||||||||||
| نوع الوسادة | الوفير | ||||||||||
| حجم المنفذ | M5X0.8 | G1/8 | جي1/4 | ||||||||
| حجم التجويف (مم) | السكتة الدماغية القياسية (مم) | الأعلى. السكتة الدماغية القياسية | ||
| نوع شائع | التمثيل المزدوج | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 | 150 | ||
| 32 40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 | 200 | ||
| 50 63 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 | 250 | ||
| 80 100 125 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 | 300 | ||
| التمثيل المنفرد | 12 | 5 10 | 10 | |
| 16~100 | 5 10 15 20 25 | 25 | ||
| نير غير دوار | التمثيل المزدوج | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 32 40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 50 63 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 80 100 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||

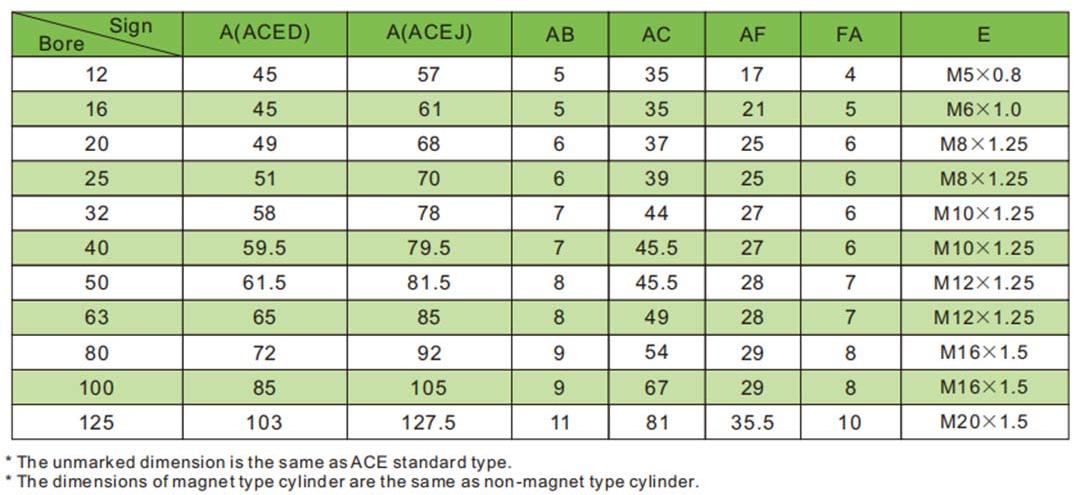

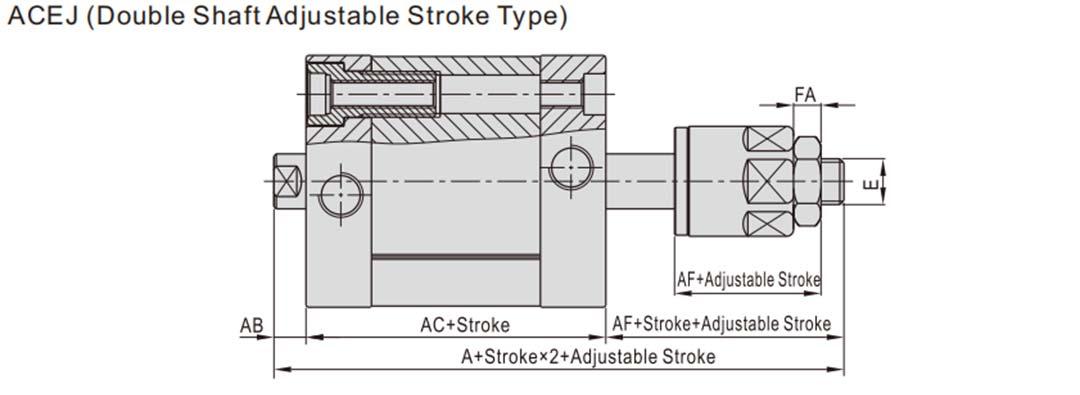

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س1: كيف أزيد الضغط في أسطوانة الهواء الخاصة بي؟
ج: هناك طريقة أخرى لزيادة أو تقليل القوى التي تولدها الأسطوانة وهي اختيار أسطوانة ذات قطر أكبر (قوة أكبر) أو قطر أصغر (قوة أقل). تذكر أنه كلما زاد القطر، زادت مساحة سطح المكبس، وزاد الضغط.
س2: كيف يمكنك ضبط سرعة اسطوانة الهواء؟
ج: عندما يتمدد مكبس الاسطوانة ينضغط الهواء الموجود خلفه لأن الهواء لا يستطيع الهروب بسهولة. عندما تقوم بربط برغي التحكم في التدفق، تتباطأ حركة المكبس بسبب تقييد الهواء بشكل أكبر. يتحكم في سرعة الاسطوانة أو يقيد تدفق الهواء. ما عليك سوى تشغيل صمام الإبرة لضبط سرعة الهواء.
س3: ما مقدار القوة التي يمكن أن تنتجها أسطوانة الهواء؟
ج: وحدة القوة النظرية لأسطوانة الهواء هي N، مثل التجويف 32 مم عند 0.1Mpa قوة دفع العمل هي 80.4N. الرسم البياني مشتق من صيغة حساب القوة النظرية كمرجع فقط.
Q4: هل تبيع مجموعات إصلاح الأسطوانات الهوائية؟
ج: نعم، نحن نبيع جميع أنواع مجموعات إصلاح الأسطوانات والملحقات الأخرى. يرجى الاتصال بنا إذا كنت بحاجة إلى أي شيء.
