| مادة الجسم: | |
|---|---|
| تجويف: | |
| نطاق السكتة الدماغية: | |
| ضمان الجودة: | |

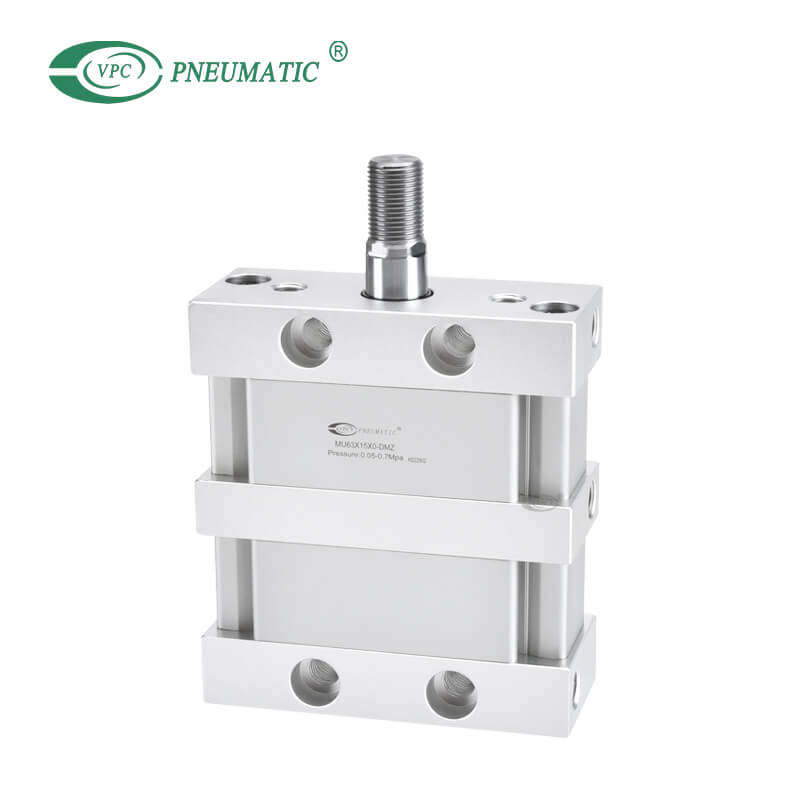

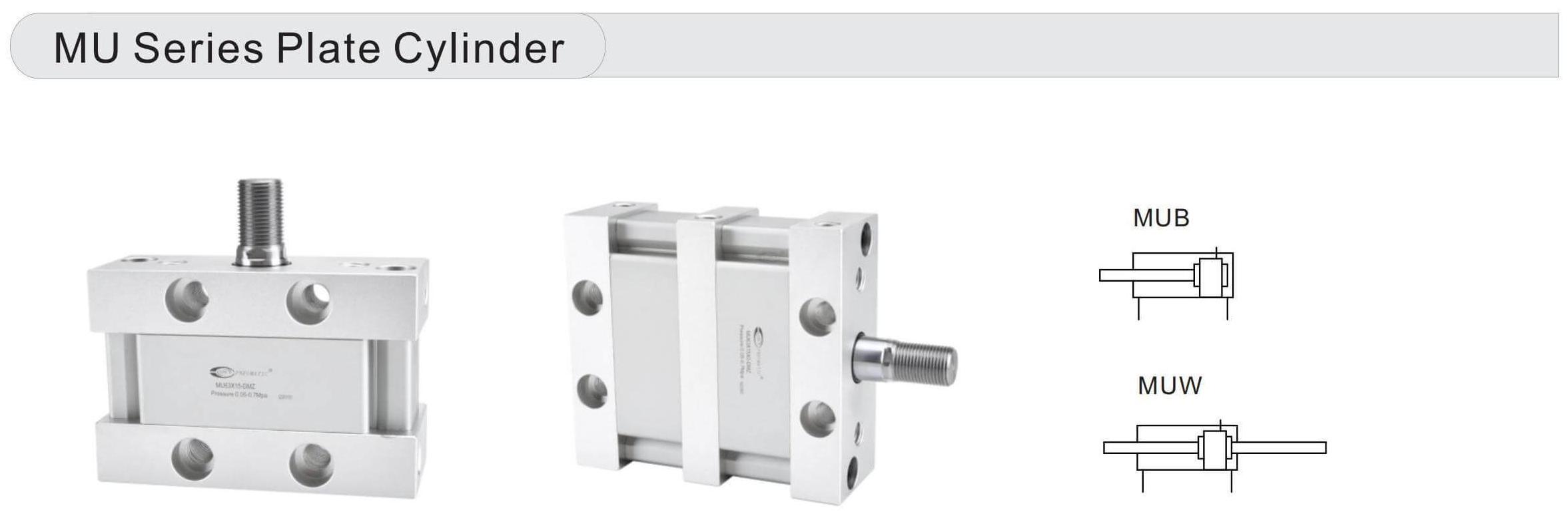

وصف المنتج

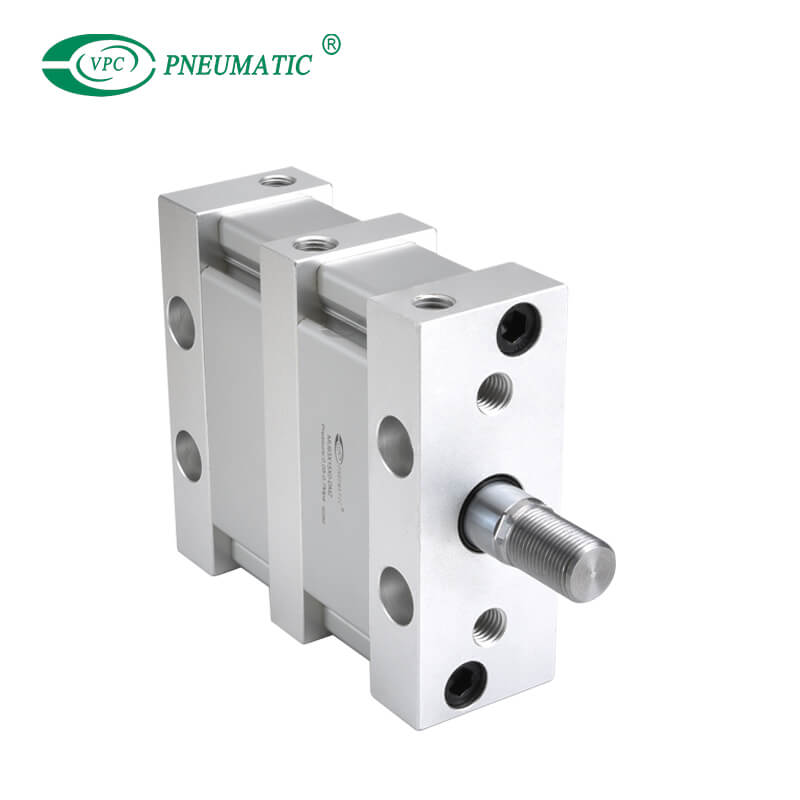

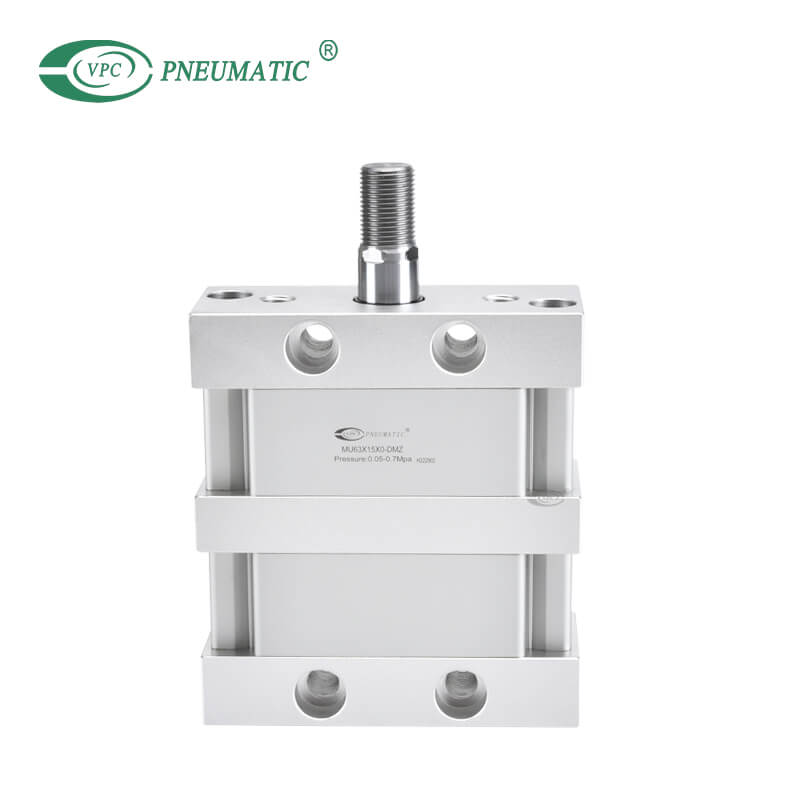

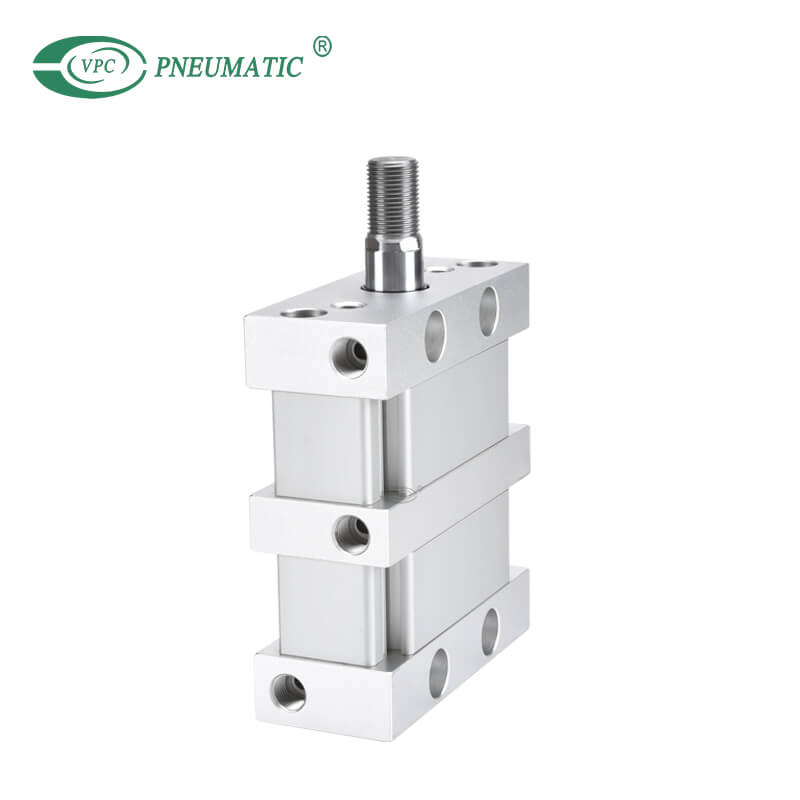

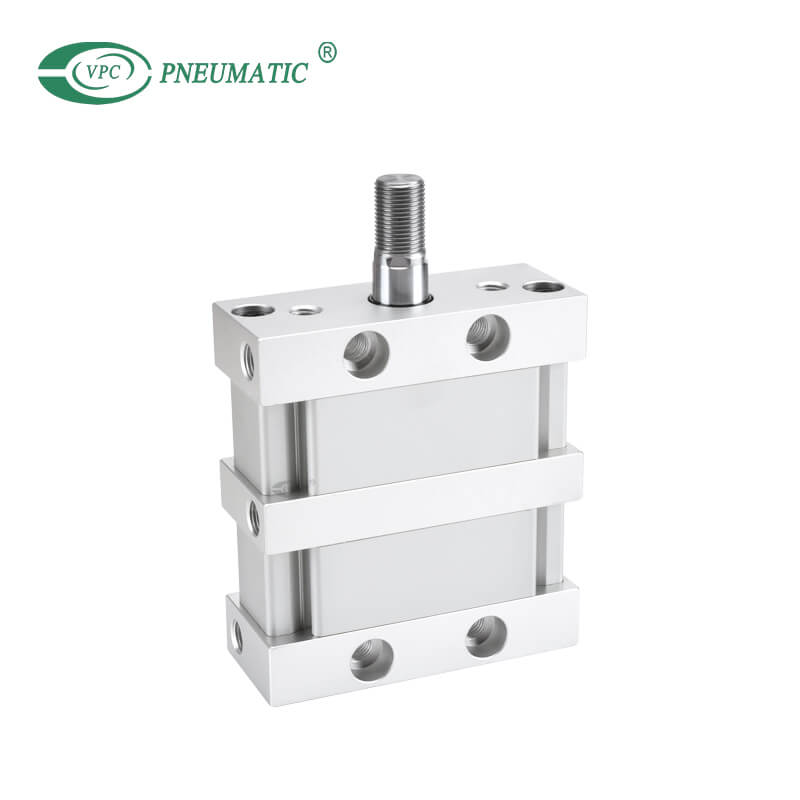

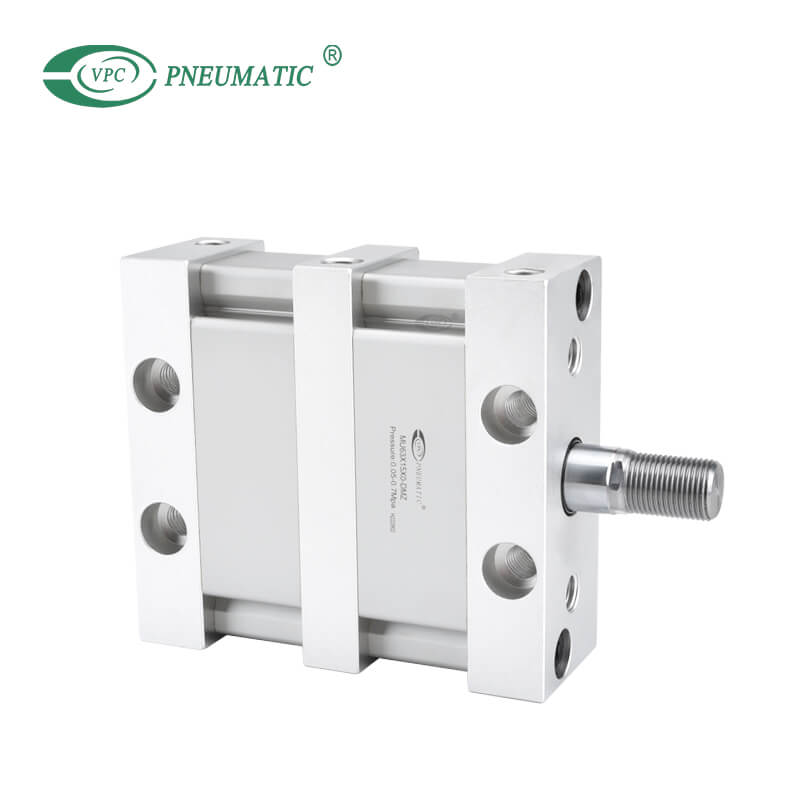

1. تصميم أسطوانة من نوع اللوحة لتصميم مكبس بيضاوي مدمج للغاية لعدم الدوران وتوفير المساحة.
2. من الممكن التركيب بدون أقواس.
3. توجد فتحات مفاتيح مغناطيسية على الجوانب لجسم الأسطوانة، وهي مريحة لتثبيت مفتاح الحث.
4. يتم معالجة القطر الداخلي للجسم بالتدحرج متبوعًا بمعالجة الأنودة الصلبة، مما يشكل مقاومة ممتازة للتآكل ومتانة.
5. ختم المكبس يعتمد هيكل ختم غير متجانس ثنائي الاتجاه. لها أبعاد مدمجة ووظيفة حجز الزيت.
6. شوط يصل إلى 300 ملم.
7. إن تركيب الملحقات ذات المواصفات المختلفة أمر اختياري.
※ يتم تخصيص الأسطوانات ذات القوة المزدوجة والأسطوانات المتعددة القوة.
※ إذا كانت هناك حاجة إلى أسطوانة مغناطيسية مدمجة بدون مفتاح تلقائي، فلا داعي لإدخال رمز المفتاح التلقائي.

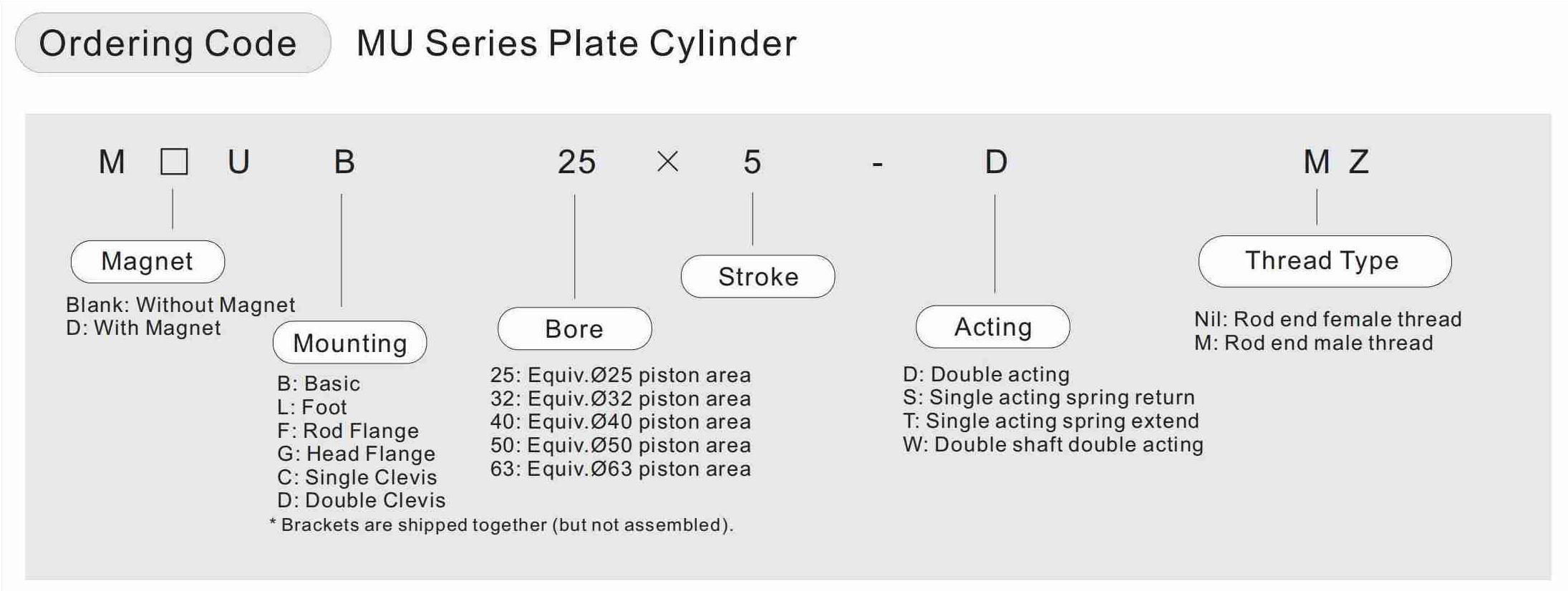

مثال: MDUL32-30DZ
مواصفات المنتج
| التجويف (مم) | 25 | 32 | 40 | 50 | 63 |
| وسط التشغيل | هواء | ||||
| نوع التمثيل | التمثيل المزدوج، قضيب واحد | ||||
| ضغط مضمون | 1.05 MPa | ||||
| الأعلى. ضغط العمل | 0.7 MPa | ||||
| ميني. ضغط العمل | 0.05 MPa | ||||
| درجة حرارة العمل | -10 إلى 60 ℃ | ||||
| تشحيم | غير مطلوب (غير التشحيم) | ||||
| مكبس السرعة | 50 إلى 500 مم/ثانية | ||||
| التسامح من السكتة الدماغية | +1.4 0 | ||||
| نوع الوسادة | الوفير المطاطي | ||||
| تصاعد | القدم، شفة القضيب، شفة الرأس، شق واحد، شق مزدوج | ||||
| تكوين نهاية القضيب | خيط ذكر نهاية القضيب، خيط أنثى نهاية القضيب | ||||
| عزم الدوران المسموح به | 0.25 نيوتن متر | 0.55 نيوتن متر | 1.25 نيوتن متر | 2.0 نيوتن متر | |
| دقة القضيب غير الدوارة | ±1° | ±0.8 درجة | ±0.5° | ||
| الحجم (مم) | السكتة الدماغية القياسية (مم) | الأعلى. السكتة الدماغية القابلة للتصنيع (مم) |
| 25، 32، 40، 50، 63 | 5، 10، 15، 20، 25، 30، 35، 40، 45، 50، 75، 100، 125، 150، 175، 200، 250، 300 | 300 |
※ يمكن تصنيع ضربات وسيطة أخرى عند استلام الطلب. يرجى الاتصال بـ VPC.
※ لا تتوفر شوط أطول من 300 ملم.

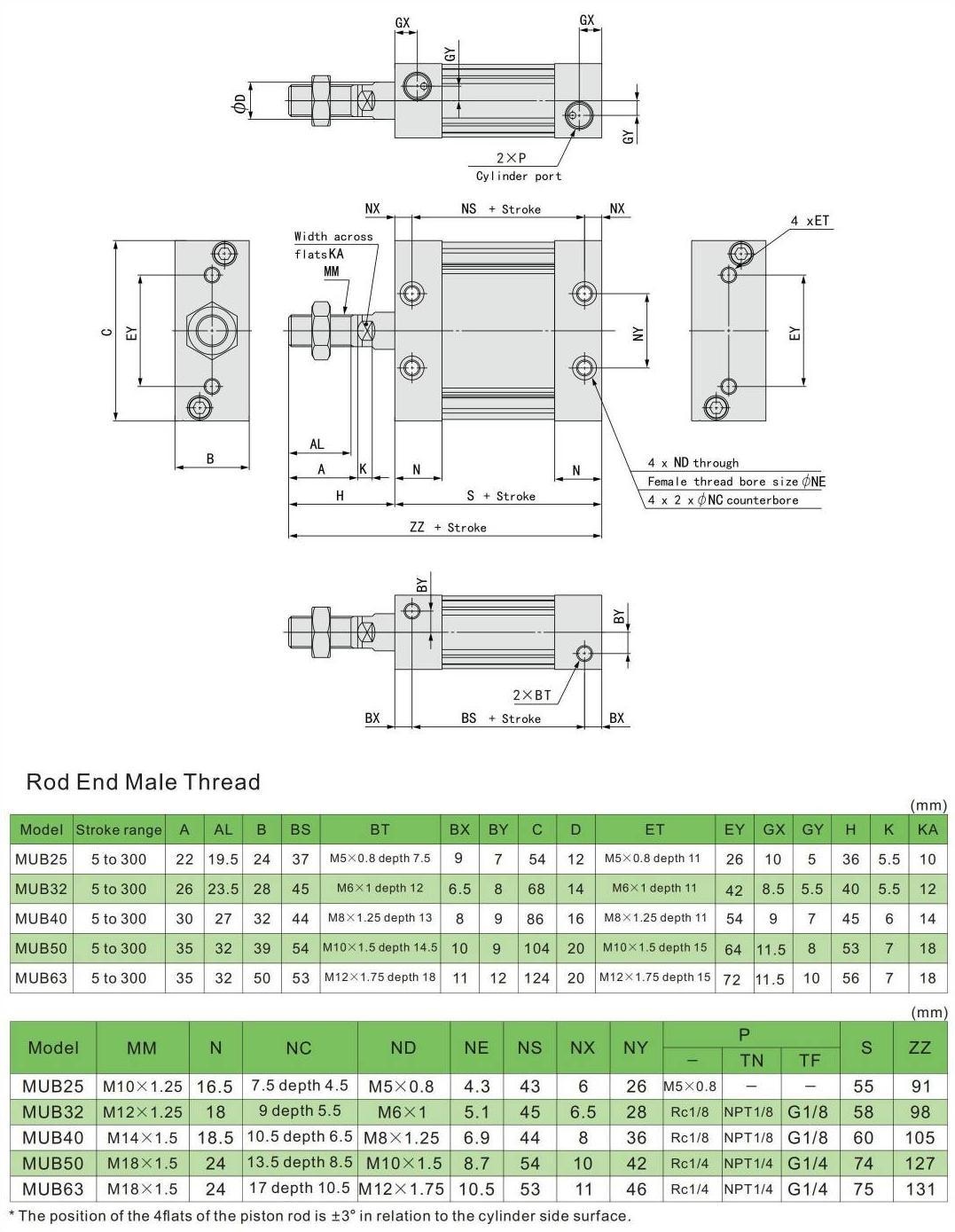

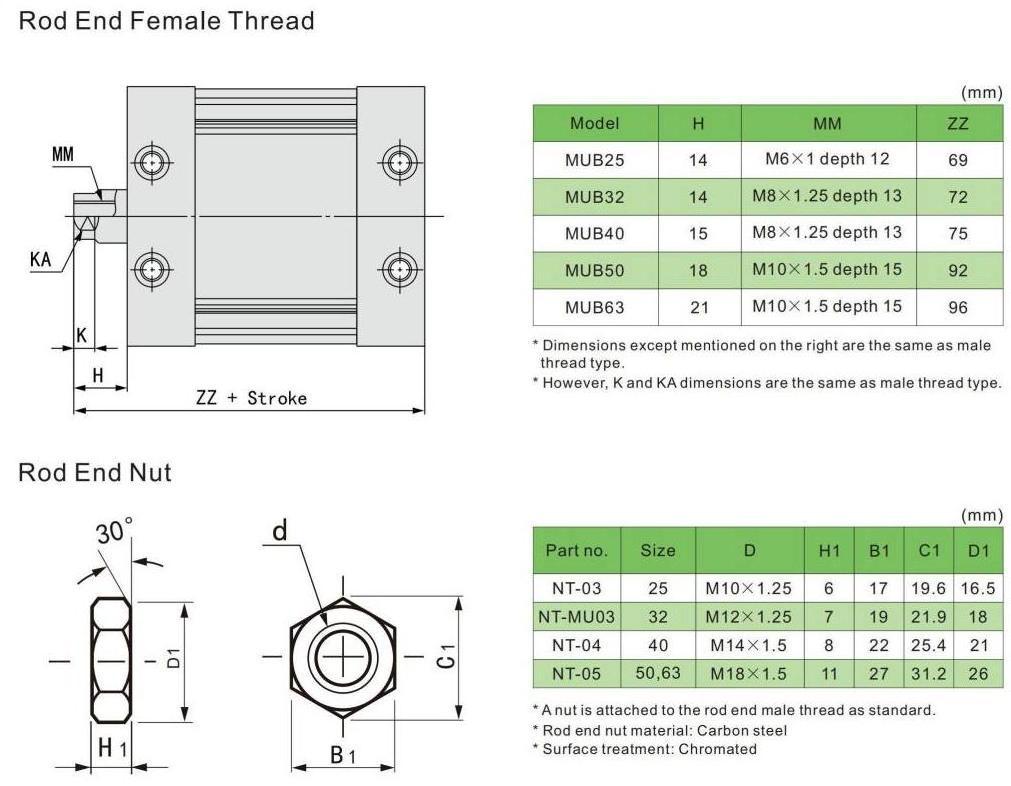

الأبعاد الرئيسية
(ن)
| مقاس | حجم القضيب (مم) | اتجاه التشغيل | مساحة مكبس (مم²) | ضغط التشغيل (ميغاباسكال) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 25 | 12 | خارج | 491 | 98 | 147 | 196 | 246 | 295 | 344 |
| في | 378 | 76 | 113 | 151 | 189 | 227 | 265 | ||
| 32 | 14 | خارج | 804 | 161 | 241 | 322 | 402 | 482 | 563 |
| في | 650 | 130 | 195 | 260 | 325 | 390 | 455 | ||
| 40 | 16 | خارج | 1257 | 251 | 377 | 503 | 629 | 754 | 880 |
| في | 1056 | 211 | 317 | 422 | 528 | 634 | 739 | ||
| 50 | 20 | خارج | 1963 | 393 | 589 | 785 | 982 | 1178 | 1374 |
| في | 1649 | 330 | 495 | 660 | 824 | 989 | 1154 | ||
| 63 | 20 | خارج | 3117 | 623 | 935 | 1247 | 1559 | 1870 | 2182 |
| في | 2803 | 561 | 841 | 1121 | 1402 | 1682 | 1962 | ||
※ ملاحظة) الإخراج النظري (N) = الضغط (MPa) × مكبس المساحة (مم²)
الأسئلة الشائعة عن المنتج
س 1: كيف يمكنني زيادة الضغط في أسطوانة الهوائية؟
ج: هناك طريقة أخرى لزيادة أو تقليل القوى الناتجة عن الأسطوانة وهي اختيار أسطوانة مع قطر أكثر أهمية (قوة أكبر) أو أصغر (أقل قوة). تذكر أنه كلما كان القطر أكبر ، زادت مساحة سطح المكبس ، وكلما زاد الضغط.
س 2: كيف يمكنك ضبط سرعة أسطوانة الهواء؟
ج: عندما يمتد مكبس الأسطوانة ، يتم ضغط الهواء خلفه لأن الهواء لا يمكن أن يهرب بسهولة. عندما تشدد برغي التحكم في التدفق ، تتباطأ حركة المكبس لأن الهواء مقيد أكثر. يتحكم في سرعة الأسطوانة أو يقيد تدفق الهواء. ما عليك سوى قلب صمام الإبرة لضبط سرعة الهواء.
س3: ما هي الأنواع المختلفة لحوامل الأسطوانات الهوائية؟
ج: أسطوانة هوائية أنماط التركيب. أنماط تركيب الأسطوانة الرئيسية الثلاثة المختلفة هي: التركيب المركزي الثابت، والتركيب الثابت الأوفست، والتركيب المحوري الثابت.
س 4: هل تبيع مجموعات إصلاح الأسطوانات الهوائية؟
ج: نعم ، نبيع جميع أنواع مجموعات إصلاح الأسطوانات وغيرها من الملحقات. يرجى الاتصال بنا إذا كنت بحاجة إلى أي.
