| ضغط العمل: | |
|---|---|
| درجة حرارة العمل: | |
| مقاومة التأثير/الاهتزاز: | |
| نوع التشغيل: | |
| حجم الميناء: | |
| نوع موضوع: | |
وصف المنتج

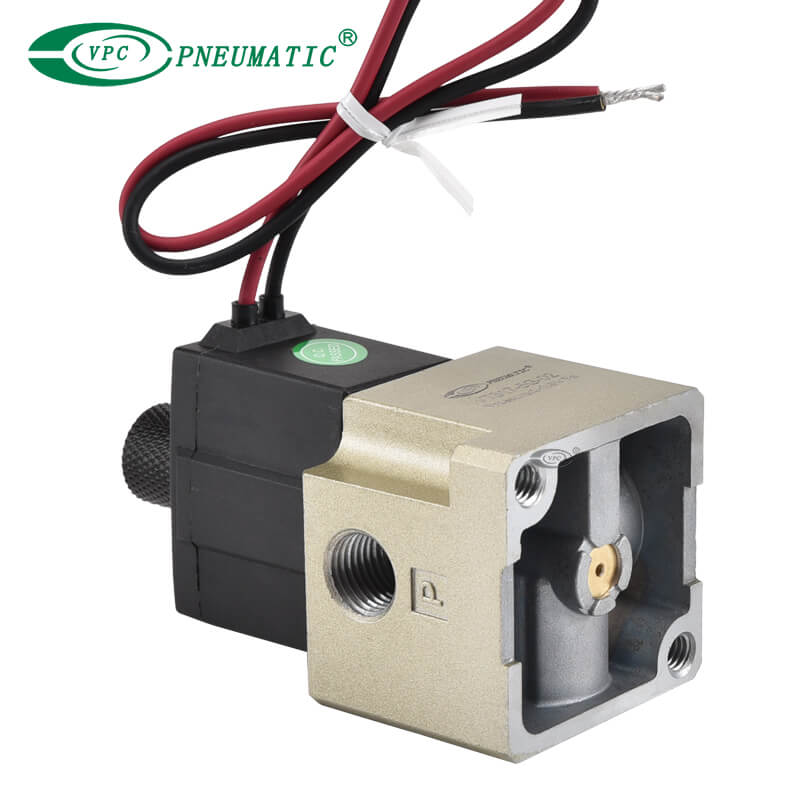

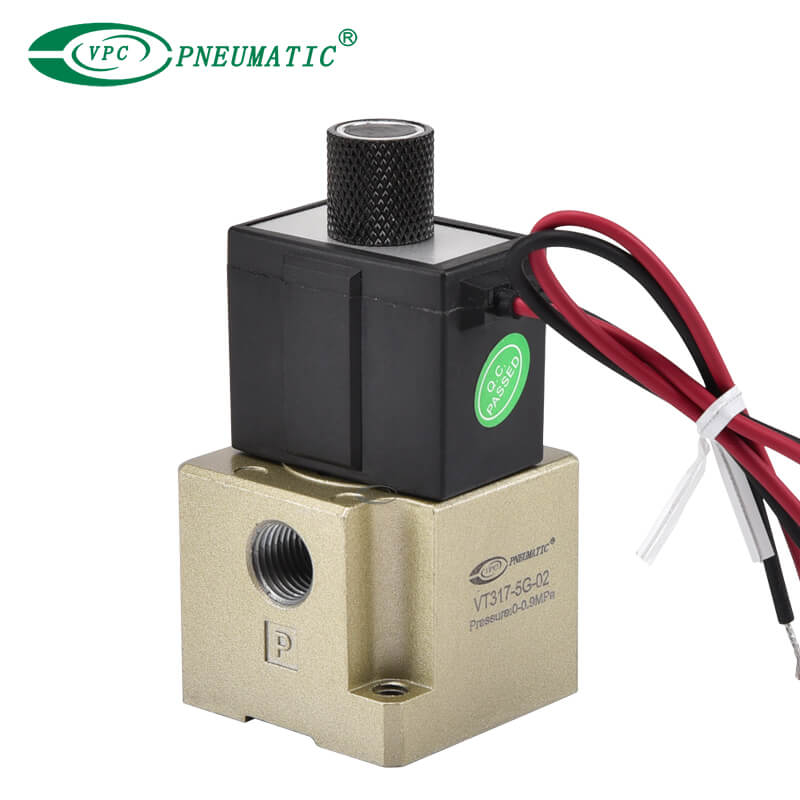

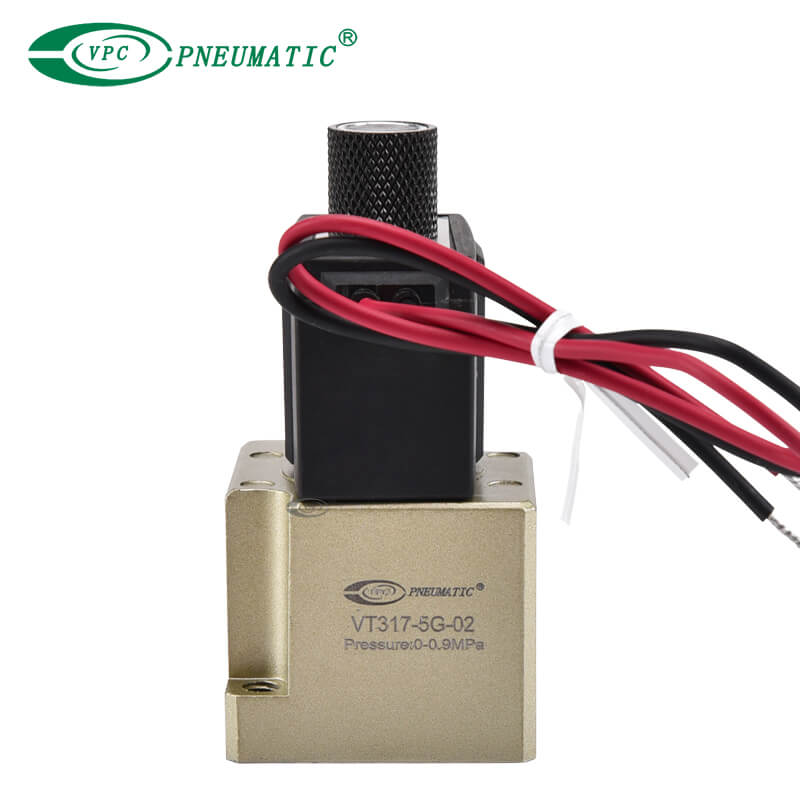

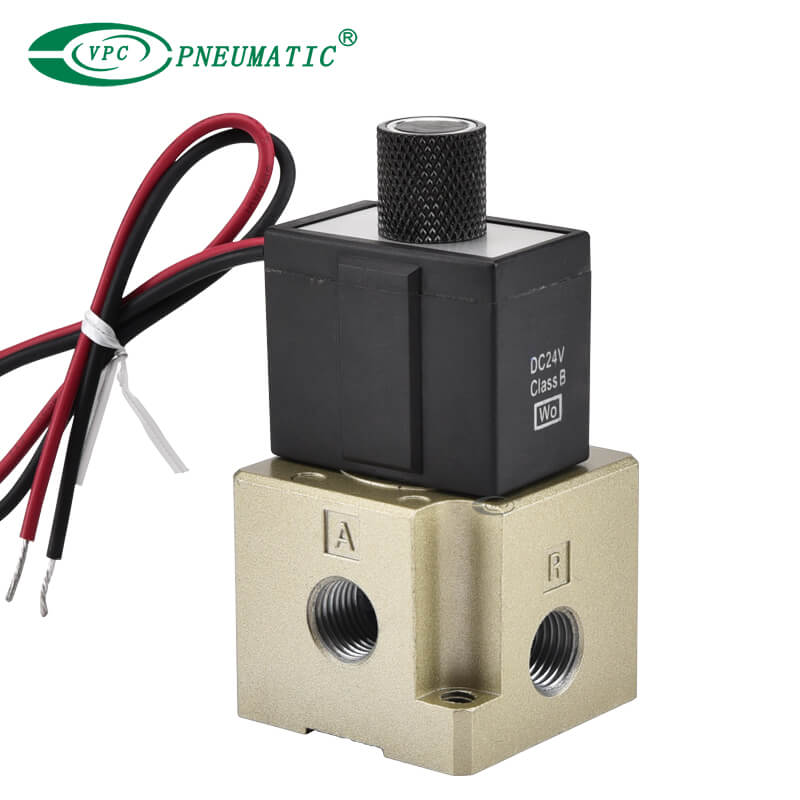

غالبًا ما يتم استخدام VT317 3-POTPET TYPE SLENOID VALVE في التطبيقات التي يلزم التحكم الدقيق في تدفق السوائل.
1. تصميم جسم الصمام المدمج يوفر معدلات تدفق عالية.
2. يمكن أن يوفر تصميم Poppet و Seat ختمًا فعالًا للغاية ، مما يقلل من التسريبات وتحسين الكفاءة.
3. مناسبة للاستخدام في التطبيقات الفراغية والهواء المضغوط.
4. صمام واحد مع 6 وظائف الصمام.
5. يمكن أن يوفر النقل الانتقائي 6 وظائف صمام ، مثل صمام NC ، لا صمام ، صمام مقسم ، صمام محدد ، إلخ.
| نموذج | نوع المشعب القابل للتطبيق | الملحق |
| VO317 (-Q) | العادم المشترك أو الفردي | O-Ring (4 أجهزة كمبيوتر ) |
* لا يتم تطبيقه على 'نوع الرسوم المستمر '. الرجوع إلى الملحقات في الصفحة 5.
مواصفات المنتج
| نوع التشغيل | تشغيل النوع الثاني من التشغيل المباشر من النوع الثاني من الملف اللولبي |
| وسيط العمل | هواء |
| ضغط العمل | 0 إلى 0.9 ميجا باسكال |
| درجة حرارة العمل | -10 إلى 50 درجة مئوية (بدون تجميد) |
| وقت الاستجابة *1) | 30 مللي ثانية أو أقل (عند الضغط 0.5 ميجا باسكال) |
| الأعلى. تردد التشغيل | 10 هرتز |
| تشحيم | غير مطلوب (استخدم من فئة زيت التوربينات 1 LSO VG32 ، إذا تم التشحيم.) |
| تجاوز يدوي | نوع الدفع (غير القفل) |
| التوجه التثبيت | غير مقيد |
| مقاومة التأثير/الاهتزاز *2) | 150/50 م/ثانية |
| العلبة | مقاومة للغبار |
| الدخول الكهربائي | جروم ، قناة ، محطة قناة ، محطة الدين | ||
| لفائف الجهد الجهد | AC (50/60 هرتز) | 100V ، 200V ، 110V*، 220V*، 240V* | |
| العاصمة | 24V ، 12V* | ||
| تذبذب الجهد المسموح به | -15 إلى +10 ٪ من الجهد المقنن | ||
| قوة واضحة *3) | AC | تدفق | 19 VA (50 هرتز) ، 16 VA (60 هرتز) |
| عقد | 11 VA (50 هرتز) ، 7 VA (60 هرتز) | ||
| استهلاك الطاقة *3) | العاصمة | بدون ضوء مؤشر: 6 واط ، مع ضوء المؤشر: 6.3 واط | |
| مثبط الجهد الخفيف/الطفرة (لا ينطبق على نوع grommet) | AC | فارس ، لمبة نيون | |
| العاصمة | varistor ، LED (Neon Bulb لـ 100V أو أكثر) | ||
* شبه قياسية.
*1) استنادًا إلى اختبار الأداء الديناميكي ، JIS B 8419: 2010.
*2) مقاومة التأثير: لم يحدث أي عطل عند اختباره باستخدام اختبار إسقاط في الاتجاه المحوري وفي الزوايا الصحيحة إلى الصمام الرئيسي ومركبة في كل من الحالات النشطة والتنشيط كل مرة لكل حالة. (القيم في الفترة الأولية)
مقاومة الاهتزاز: لم يحدث أي عطل في اختبار واحد من 45 و 1000 هرتز. تم إجراء الاختبار في كل من الحالات النشطة وإلغاء التنشيط في الاتجاه المحوري وفي الزوايا الصحيحة إلى الصمام الرئيسي ومركبة. (القيم في الفترة الأولية)
*3) في الجهد التصنيف.
| نموذج الصمام | 1 → 2 (P → A) | 2 → 3 (A → R) | 3 → 2 (R → A) | 2 → 1 (A → P) | ||||||||
C [DM³/(S · BAR)] | b | السيرة الذاتية | C [DM³/(S · BAR)] | b | السيرة الذاتية | C [DM³/(S · BAR)] | b | السيرة الذاتية | C [DM³/(S · BAR)] | b | السيرة الذاتية | |
| VT317 | 2.4 | 0.26 | 0.62 | 2.6 | 0.34 | 0.67 | 2.8 | 0.25 | 0.67 | 2.5 | 0.37 | 0.66 |
| VT317V (نوع الفراغ. النوع) | ||||||||||||
| VT317E (نوع الواجب المستمر) | ||||||||||||
* قيم وحدة صمام واحدة. يختلف في حالة متعددة. الرجوع إلى المواصفات المتعددة في الصفحة 5.
نوع الواجب المستمر: VT317E
يوصى باستخدام الاستخدام الحصري لـ VT317E للواجب المستمر مع التحميل لفترة طويلة.
▲ الحذر
1. هذا النموذج هو للواجب المستمر ، وليس لمعدلات الدورة المرتفعة. ولكن حتى في معدلات الدورة المنخفضة ، إذا كانت تنشيط الصمام أكثر من مرة في اليوم ، يرجى الرجوع إلى VPC.
2. يجب أن يتم تنشيط الملف اللولبي مرة واحدة على الأقل في 30 يومًا.
مواصفات فراغ. النوع: VT317V
يحتوي هذا النموذج الفراغي على تسرب هواء أقل من النموذج القياسي تحت الضغط المنخفض. يوصى بتطبيق الفراغ.
▲ الحذر
1. نظرًا لأن هذا الصمام يحتوي على تسرب طفيف في الهواء ، فلا يمكن استخدامه لعقد فراغ (بما في ذلك الضغط الإيجابي) في حاوية الضغط.
المواصفات المختلفة عن المعيار هي كما يلي.
| نطاق ضغط التشغيل | -101.2 كيلو باسكال إلى 0.1 ميجا باسكال |

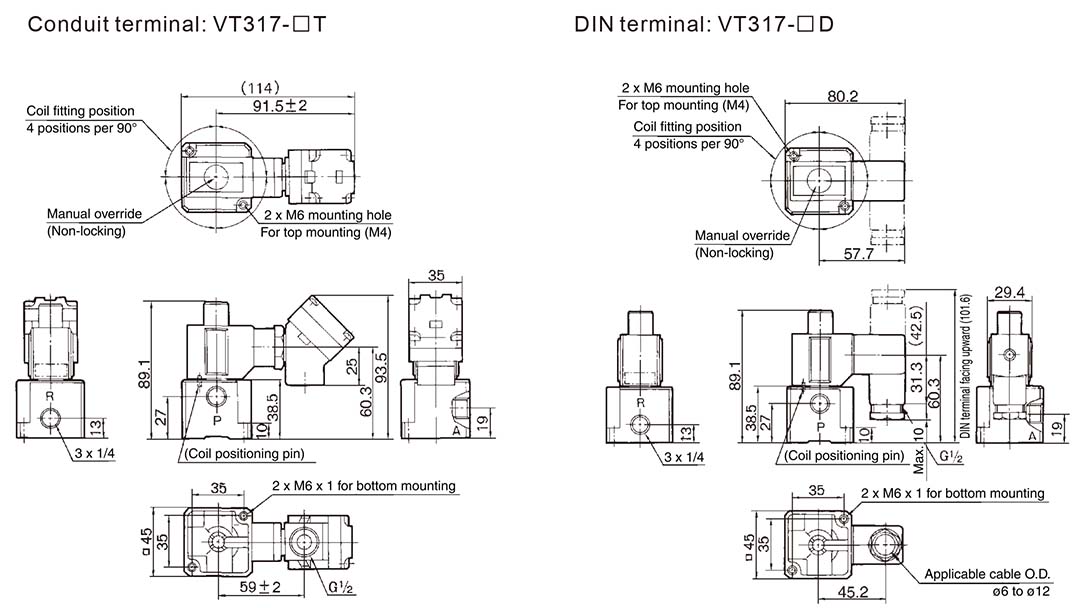

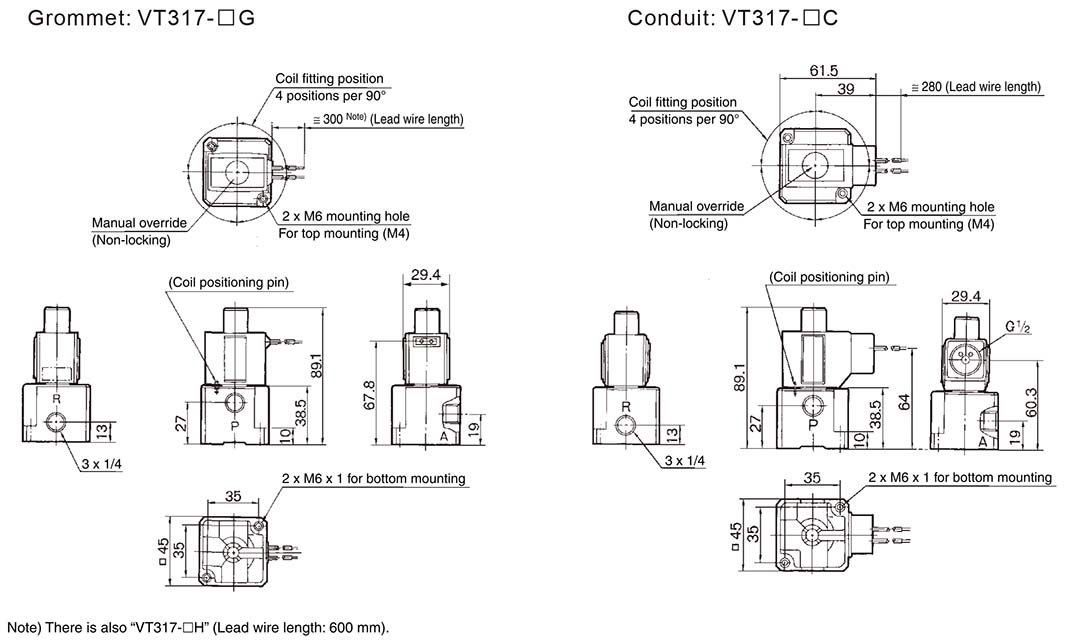

الأبعاد الرئيسية
