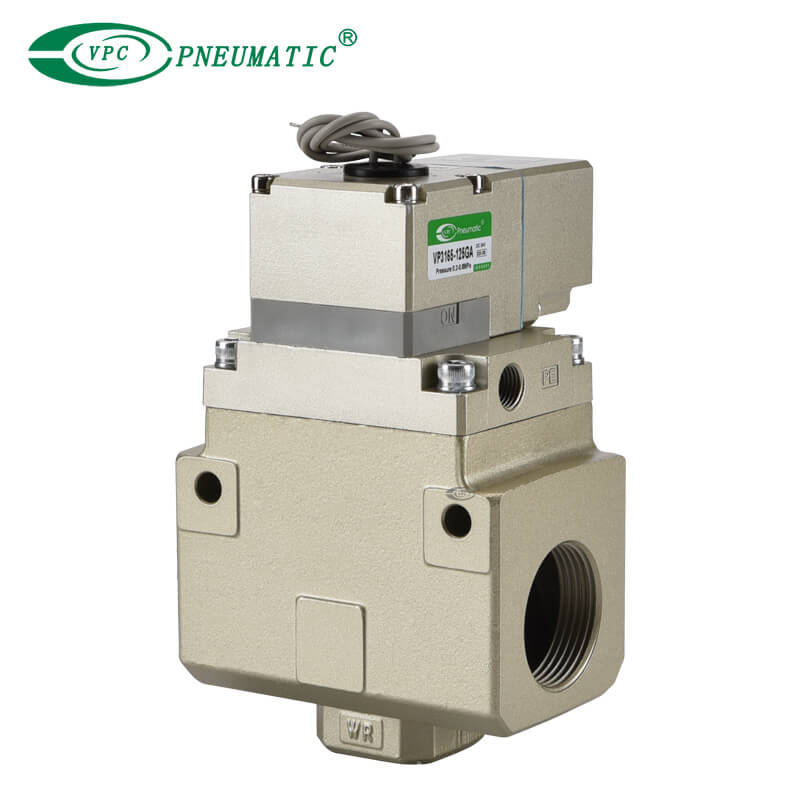

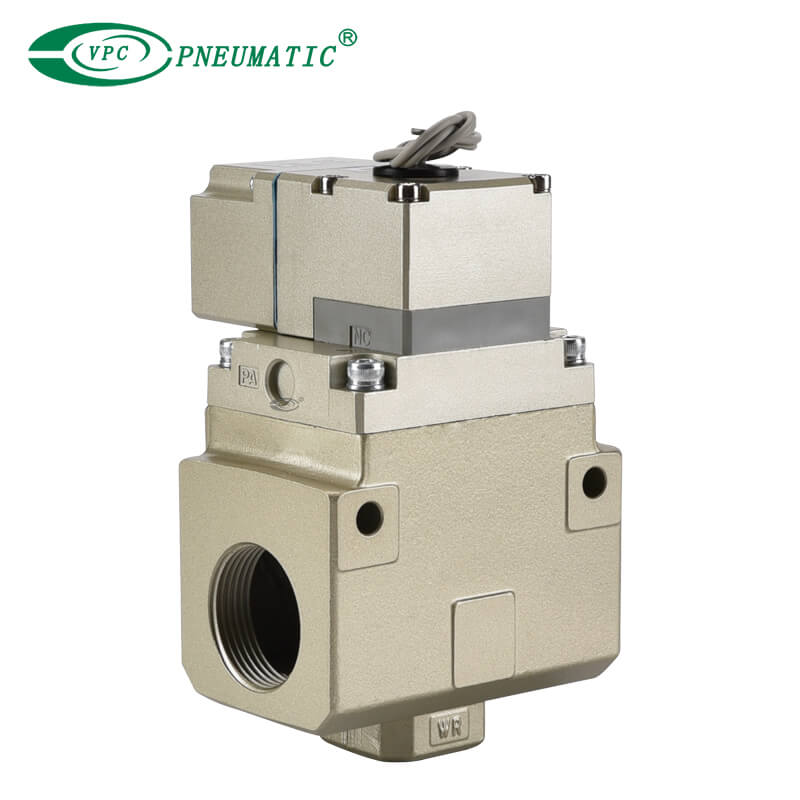

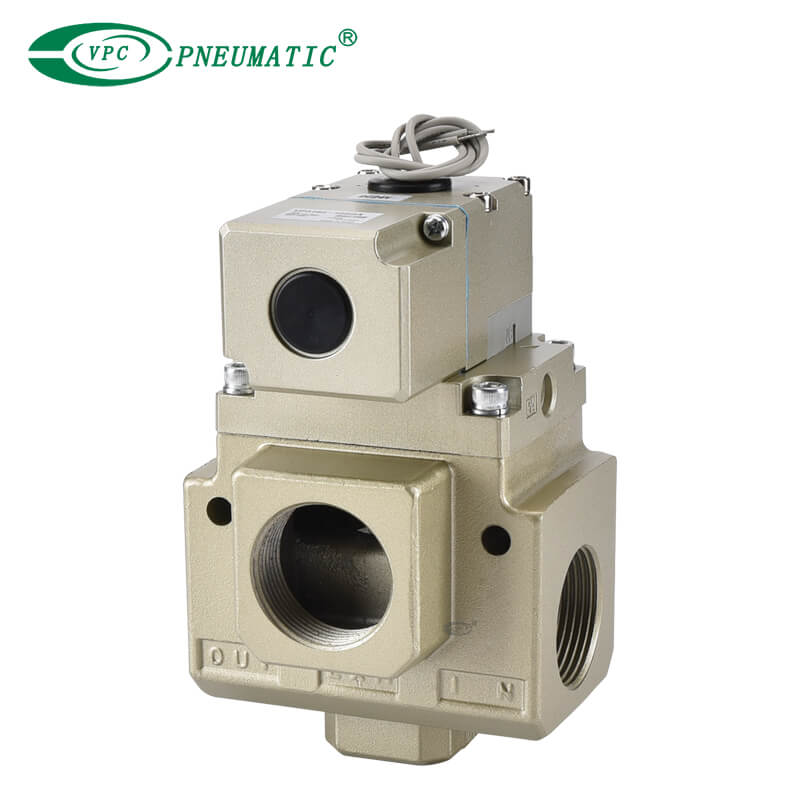

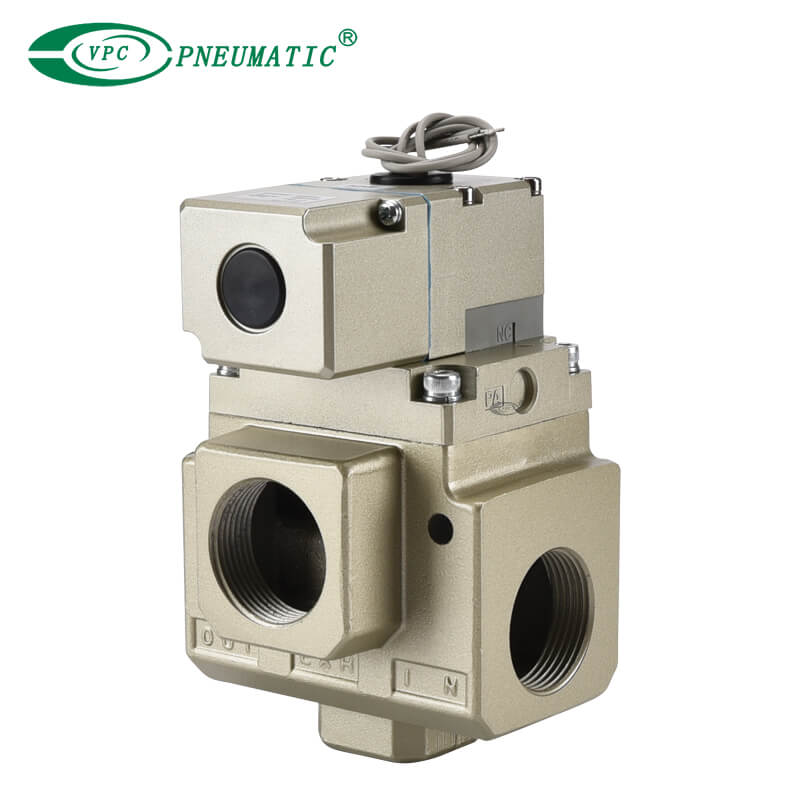

وصف المنتج
1. سعة تدفق كبيرة، مقاومة عادم صغيرة.
2. سهولة التحويل إلى NC أو NO
3. ممكن استخدامه في الفراغ أو تحت ضغط منخفض.
4. التوجه المتصاعد الحر.

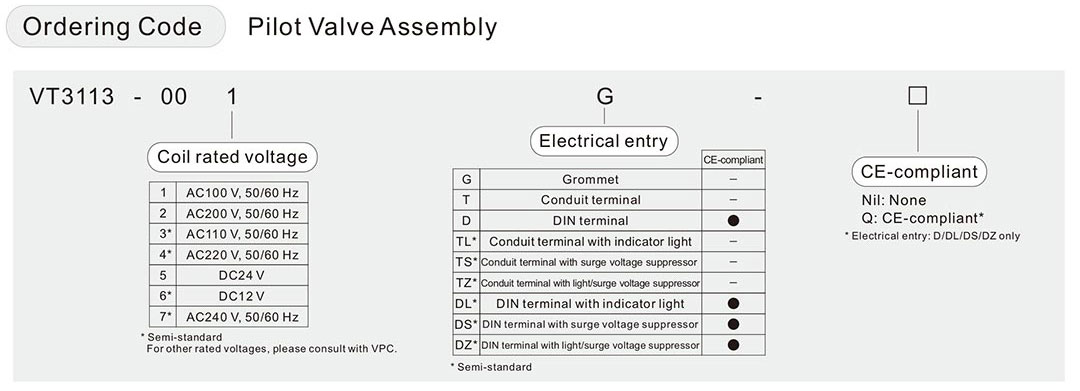

ملحوظة) تشتمل مجموعة الصمام الدليلي الموضحة أعلاه على لوحة الوظيفة والحشية.
مواصفات المنتج
| وسيط العمل | هواء | ||||||||
| نوع التشغيل | NC أو NO (قابل للتحويل) | ||||||||
| نوع الطيار | طيار داخلي | طيار خارجي | |||||||
| للعامة | للفراغ/الضغط المنخفض | للعامة | |||||||
| ضغط العمل | الضغط الرئيسي | 0.2 إلى 0.8 ميجا باسكال | -101.2 كيلو باسكال إلى 0.8 ميجا باسكال | 0.2 إلى 0.8 ميجا باسكال | |||||
| الضغط التجريبي | 0.2 إلى 0.3 ميجا باسكال | الرجوع إلى الرسم البياني الأيسر. | |||||||
| درجة حرارة العمل | 0 إلى 60 درجة مئوية (بدون تجميد) | ||||||||
وقت الاستجابة *1) (عند ضغط 0.5 ميجا باسكال) | على | AC | 30 مللي ثانية أو أقل | عن | AC | 30 مللي ثانية أو أقل | |||
| العاصمة | 40 مللي ثانية أو أقل | العاصمة | 30 مللي ثانية أو أقل | ||||||
| تردد التشغيل الأقصى | 3 هرتز | ||||||||
| التشحيم * 2) | مطلوب (يعادل زيت التوربينات Class1 ISO VG32) | ||||||||
| تجاوز يدوي | نعم (غير قفل) | ||||||||
| التوجه التثبيت | غير مقيد | ||||||||
| مقاومة التأثير/الاهتزاز * 3) | 150/50 م/ث2 | ||||||||
*1) استنادًا إلى اختبار الأداء الديناميكي JIS B 8419: 2010. (درجة حرارة الملف 20 درجة مئوية، عند الجهد المقدر، بدون مانع زيادة الجهد)
*2) يتطلب صمام الملف اللولبي هذا التشحيم. استخدم زيت التوربينات فئة 1 (ISO VG32).
*3) مقاومة الصدمات: لم يحدث أي خلل عند اختباره باستخدام جهاز اختبار السقوط في الاتجاه المحوري وفي الزوايا اليمنى للصمام الرئيسي وعضو الإنتاج في كل من حالات التنشيط وإلغاء تنشيطه مرة واحدة لكل حالة. (القيم في الفترة الأولية)
مقاومة الاهتزاز: لم يحدث أي خلل في اختبار المسحة الواحدة بين 45 و1000 هرتز. تم إجراء الاختبار في كل من حالات تنشيط وإلغاء تنشيط في الاتجاه المحوري وفي الزوايا اليمنى للصمام الرئيسي وعضو الإنتاج. (القيم في الفترة الأولية)
| الدخول الكهربائي | معيار | حلقة التثبيت (G)، طرف القناة (T)، طرف DIN (D) | |
| خيار | محطة القناة مع ضوء المؤشر (TL)، محطة القناة مع كابح جهد التيار الكهربائي (TS)، محطة القناة مع كابت جهد الضوء/ارتفاع الجهد (TZ)، محطة DIN مع ضوء المؤشر (DL)، محطة DIN مع كابح جهد التيار الكهربائي (DS)، محطة DIN مع كابت جهد الضوء/ارتفاع الجهد (DZ) | ||
| لفائف الجهد الجهد | AC (50/60 هرتز) | 100 فولت، 200 فولت، 110 فولت *1) ، 220 فولت *1) ، 240 فولت *1) | |
| العاصمة | 12 فولت * 1) ، 24 فولت | ||
| تذبذب الجهد المسموح به | -15 إلى +10 ٪ من الجهد المقنن | ||
| القوة الظاهرة * 2) | AC | تدفق | 73 فولت أمبير (50 هرتز)، 58 فولت أمبير (60 هرتز) |
| عقد | 28 فولت أمبير (50 هرتز)، 17 فولت أمبير (60 هرتز) | ||
| استهلاك الطاقة * 2) | العاصمة | 12 واط | |
*1) شبه قياسي
*2) عند الجهد المقنن

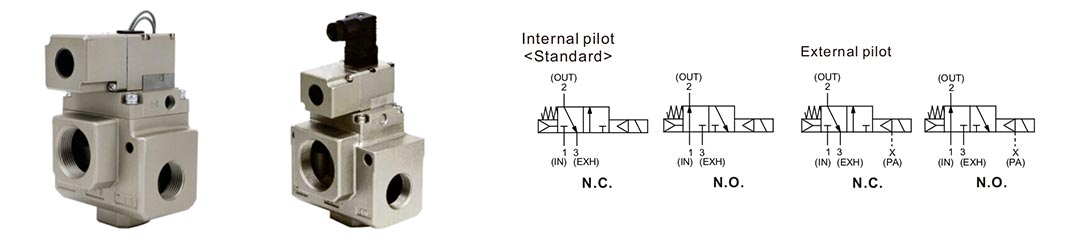

استخدم النموذج التجريبي الخارجي في الحالات التالية
● فراغ أو ضغط منخفض (0.2 ميجا باسكال أو أقل): نوع فراغ/ضغط منخفض
● استخدام الصمام مع منفذ الإمداد بالخانق الخارجي: نوع عام
● ضغط الهواء في منفذ الإمداد بطيء: النوع العام
● المقاومة في جهة المخرج تكون قليلة في حالة نفخ الهواء أو تعبئة خزان الهواء: النوع العام
*1) حافظ على ضغط الطيار الخارجي ضمن نطاق الضغط أدناه.
*2) لا يمكن إجراء تحويل الطيار الداخلي والطيار الخارجي.
| نموذج الصمام | حجم الميناء | خصائص معدل التدفق | ||||||
| 1 → 2 (في → خارج) | 2 → 3 (خارج → EXH) | |||||||
| 1 (مدخل)، 2 (خارج) | 3 (إكسه) | C [dm 3/(s·bar)] | b | السيرة الذاتية | C [dm3/(s·bar)] | b | السيرة الذاتية | |
| VP3145 | 3/8 | 3/4 | 19 | 0.43 | 5.5 | 18 | 0.47 | 5.4 |
| 1/2 | 23 | 0.32 | 6.2 | 21 | 0.39 | 5.8 | ||
| 3/4 | 28 | 0.36 | 7.6 | 26 | 0.35 | 7.0 | ||
| نموذج الصمام | حجم الميناء | المنطقة الفعالة (مم 2) | ||||
| 1 (مدخل)، 2 (خارج) | 3 (إكسه) | 1 → 2 (في → خارج) | 2 → 3 (خارج → EXH) | |||
| VP3165 | 3/4 | 1 1/4 | 230 | 280 | ||
| 1 | 280 | 310 | ||||
| 1 1/4 | 310 | 330 | ||||
| VP3185 | 1 1/4 | 2 | 570 | 650 | ||
| 1 1/2 | 650 | 670 | ||||
| 2 | 650 | 670 | ||||

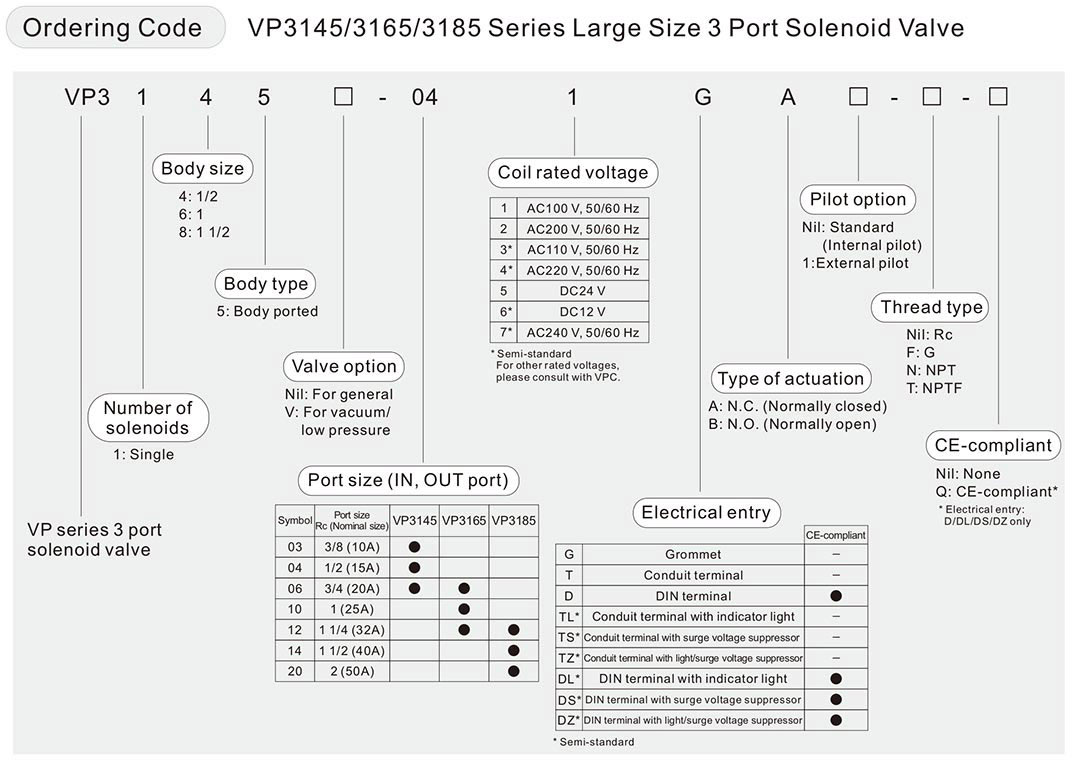

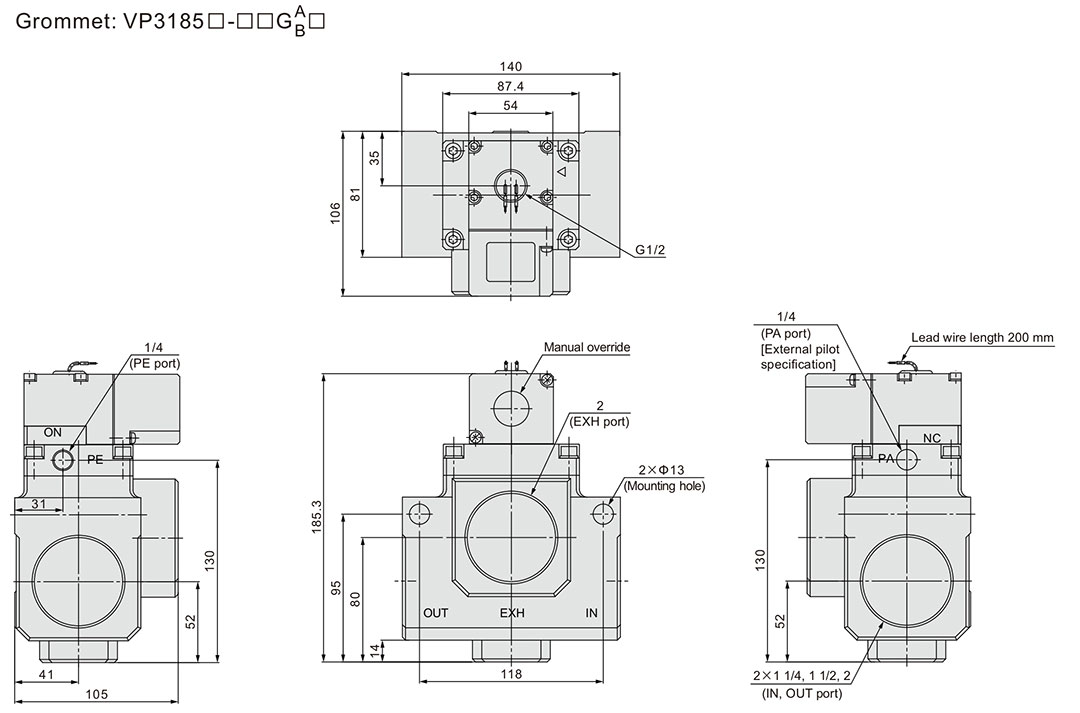

أبعاد المنتج

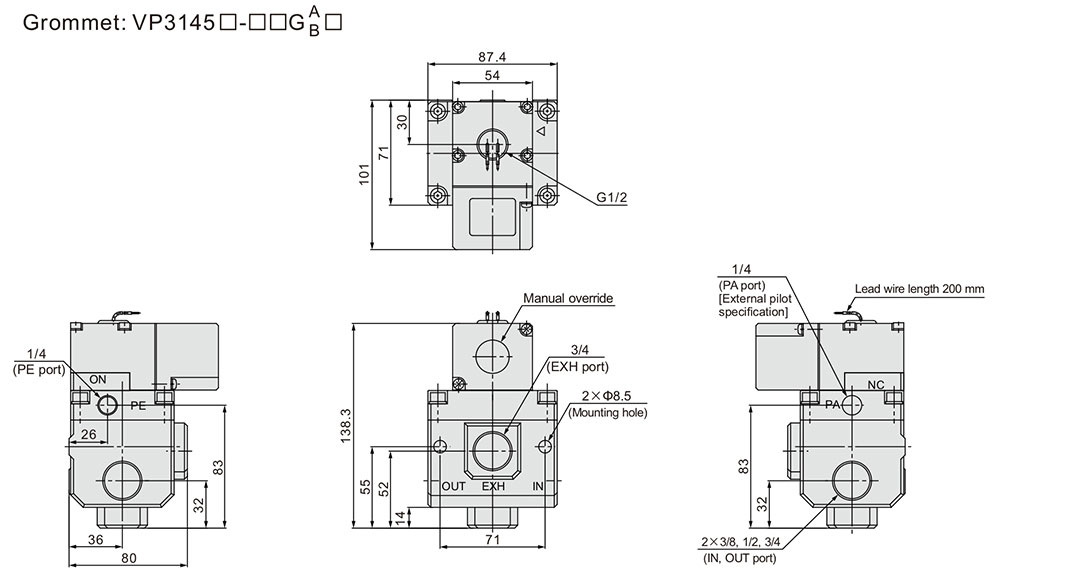

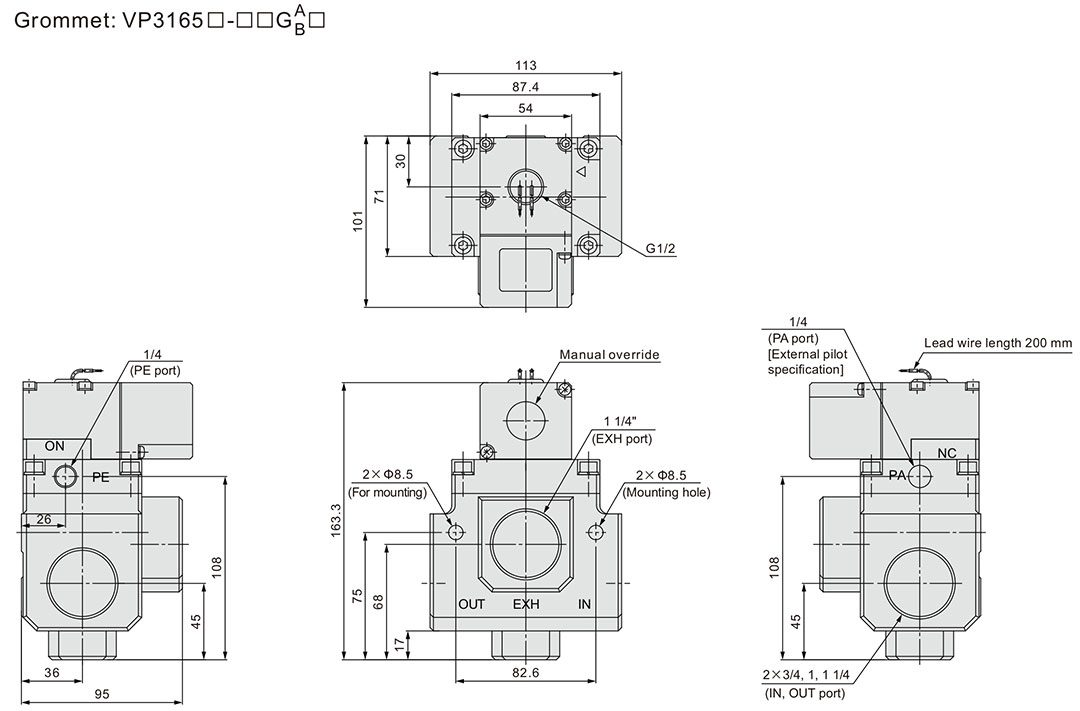

* تتم معالجة المنفذ التجريبي الخارجي (منفذ PA) 1/4 للخيوط الموجودة في النموذج التجريبي الخارجي فقط.

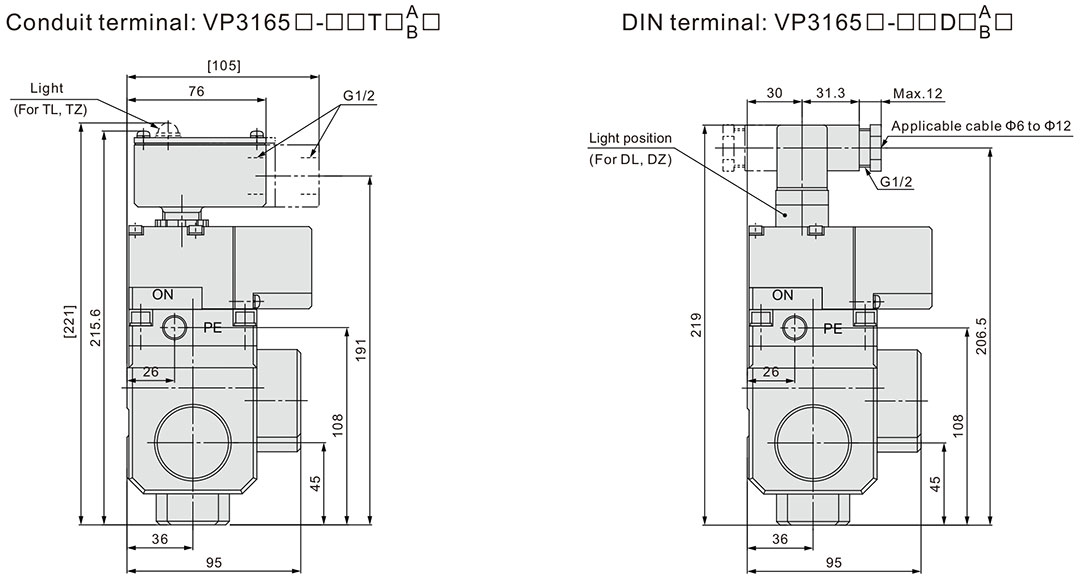

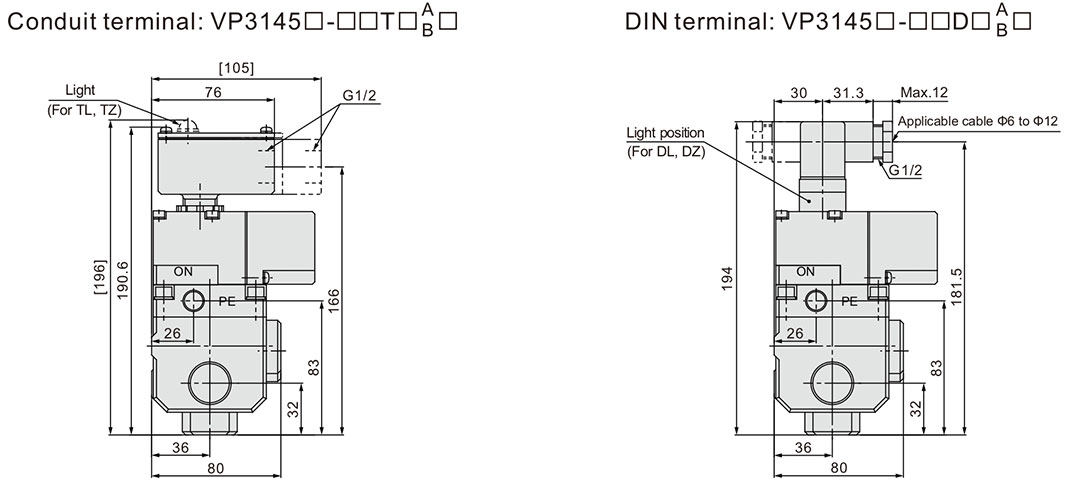

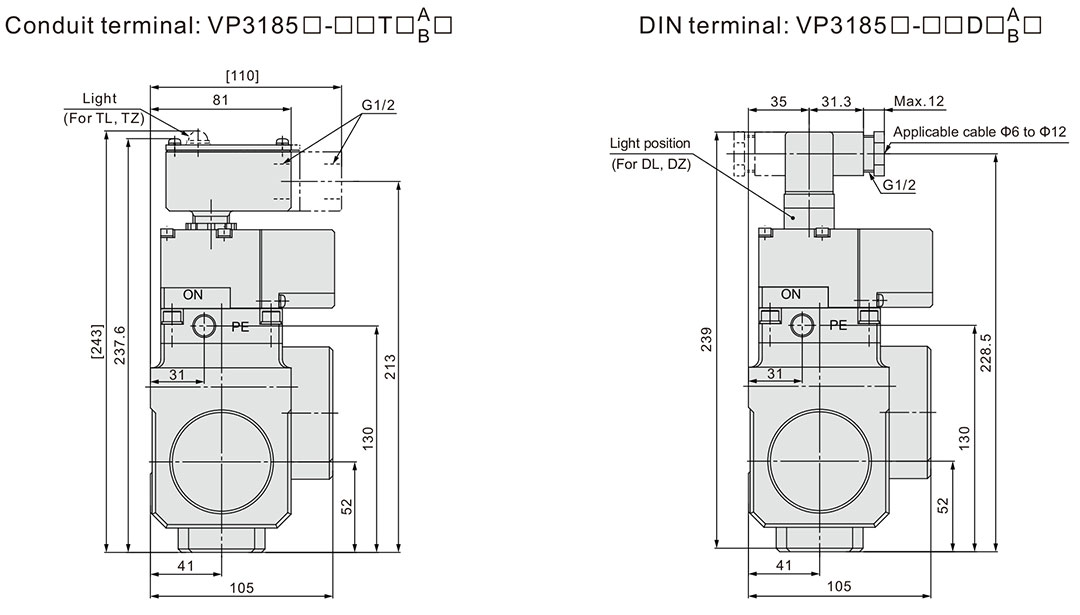

[ ]: مع ضوء المؤشر (TL، TZ)
