| وسيط العمل: | |
|---|---|
| مادة: | |

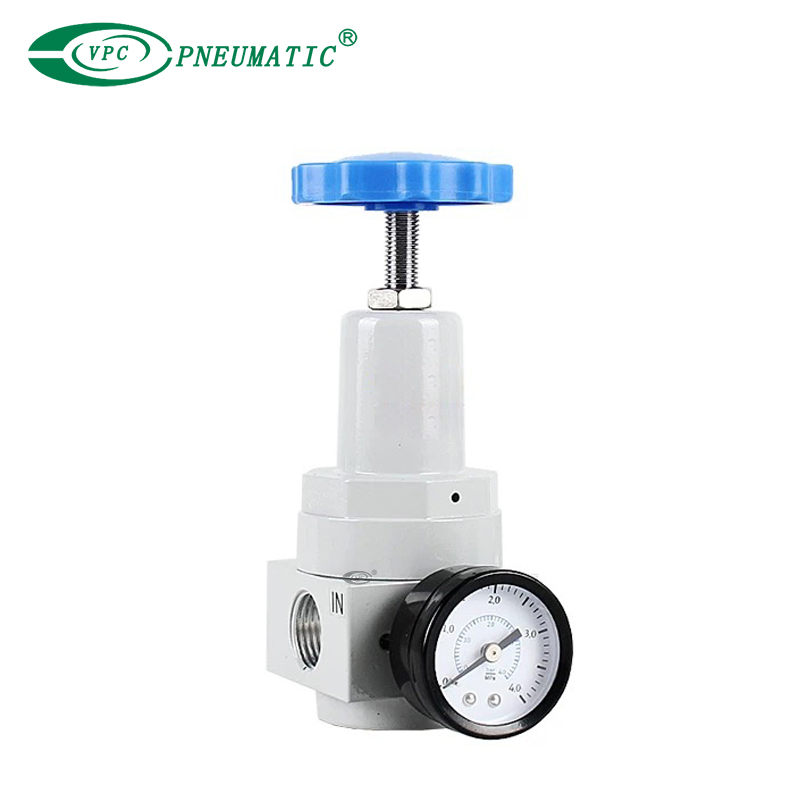

وصف المنتج
1. العالي : سعة الضغط قادرة على التعامل مع الضغوط حتى الشريط 40 ، تم تصميم هذا الجهة التنظيمية لأداء عالي ، حتى في الأنظمة الأكثر تطلبًا .
2. الثقيل : البناء تم إنشاؤه بمواد معززة للتعامل مع الضغوط العالية بأمان وموثوقية ، مما يضمن المتانة على المدى الطويل .
3. العالي : معدل التدفق يوفر معدل تدفق مرتفع مع الحفاظ على التحكم الدقيق للضغط ، مما يجعله مثاليًا للأنظمة ذات الطلب الجوي كبير .
4. ميزات السلامة: تشمل صمامات الأمان المتكاملة للحماية من حالات الضغط الزائد ، مما يضمن سلامة المشغل وسلامة النظام .
مواصفات المنتج
| نموذج | QTYH-08 | QTYH-10 | QTYH-15 | QTYH-20 | QTYH-25 | qtyh-32 | QTYH-40 | QTYH-50 |
| حجم الميناء | G 1/4 ' | G 3/8 ' | ز 1/2 ' | G 3/4 ' | ز 1 ' | G 1 1/4 ' | G 1 1/2 ' | G 2 ' |
| وسيط العمل | الهواء النظيف | |||||||
| ضغط إثبات | 4.0 ميجا باسكال | |||||||
| نطاق الضغط | 0.1 إلى 3.5 ميجا باسكال | |||||||
درجة حرارة | -5 إلى 60 درجة مئوية | |||||||
| مادة الجسم | الألومنيوم | |||||||

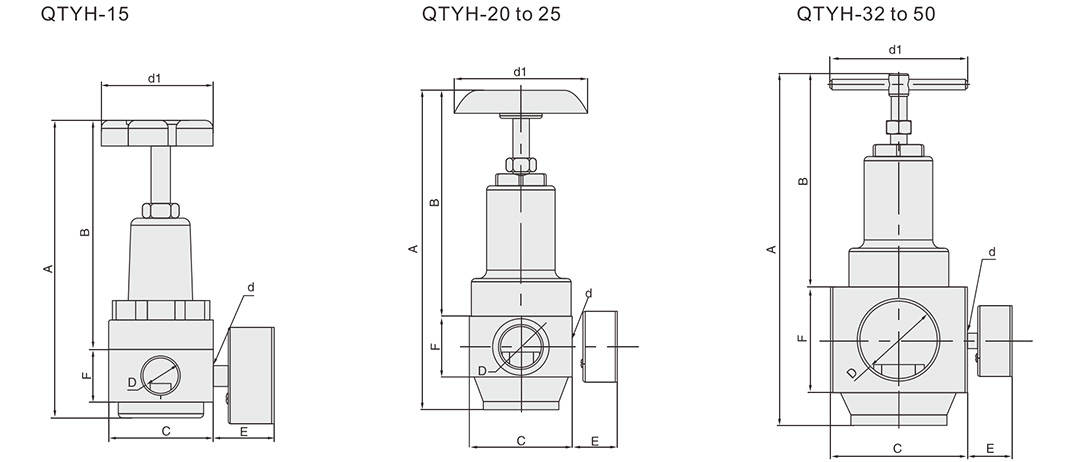

أبعاد المنتج
(مم)
| نموذج | A | B | C | D | E | F | d | D1 |
| QTYH-08 | 156.5 | 121 | 55 × 55 | ز 1/2 | 32.5 | 28 | ز 1/4 | 63 |
| QTYH-10 | 156.5 | 121 | 55 × 55 | ز 1/2 | 32.5 | 28 | ز 1/4 | 63 |
| QTYH-15 | 156.5 | 121 | 55 × 55 | ز 1/2 | 32.5 | 28 | ز 1/4 | 63 |
| QTYH-20 | 232 | 164.5 | 75 × 75 | ز 3/4 | 32.5 | 44 | ز 1/4 | 98 |
| QTYH-25 | 232 | 164.5 | 75 × 75 | ز 1 | 32.5 | 44 | ز 1/4 | 98 |
| qtyh-32 | 256 | 155 | 100 × 100 | G 1 1/4 | 32.5 | 77 | ز 1/4 | 100 |
| QTYH-40 | 256 | 155 | 100 × 100 | G 1 1/2 | 32.5 | 77 | ز 1/4 | 100 |
| QTYH-50 | 256 | 155 | 100 × 100 | ز 2 | 32.5 | 77 | ز 1/4 | 100 |
