| فئة ما قبل الحماية: | |
|---|---|
| استهلاك الطاقة: | |
| نطاق الضغط: | |
| حجم المنفذ المتاح: | |

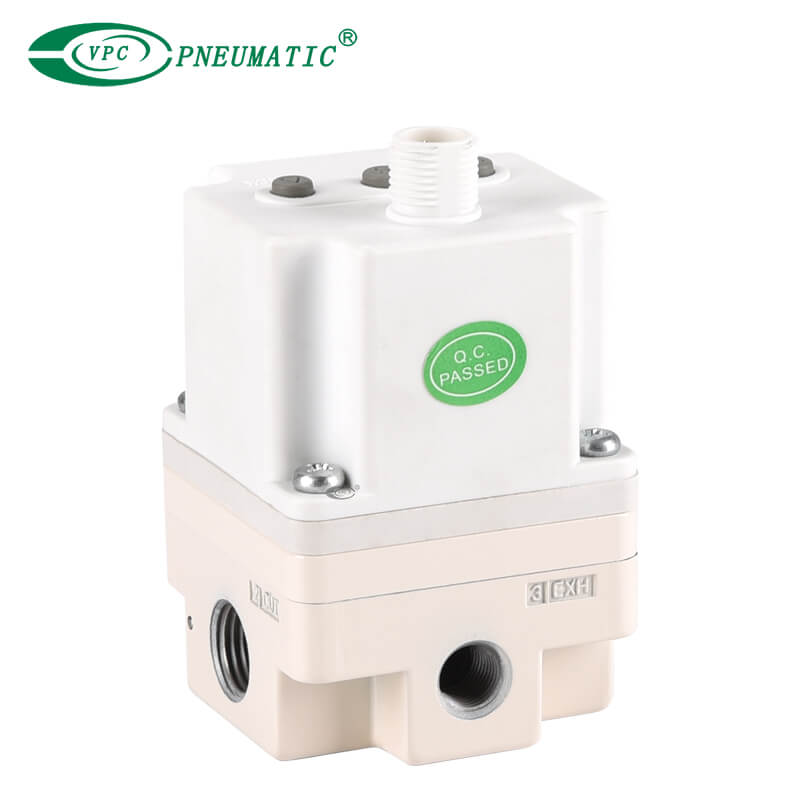

وصف المنتج
1) الوضع التناسبي الكهربائي ، تحقيق التحكم غير القطب لضغط المخرج.
2) يمكن أن يدرك جهاز التحكم عن بُعد والتحكم في البرنامج.
3) مقارنة بالتحكم المتقطع ، يتم تبسيط النظام ويتم تقليل المكونات بشكل كبير.
4) مقارنة مع الصمام النسبي الهيدروليكي ، وحجم صغير ، والوزن الخفيف ، والبنية المضغوطة ، وخفيفة الوزن ، ودرجة منخفضة ، ولكن سرعة الاستجابة أبطأ بكثير من النظام الهيدروليكي ، وأكثر حساسية لتغييرات الحمل.
5) استهلاك الطاقة المنخفض: أقل من 4W (نموذج الاتصال).
6) لا حريق ، لا تلوث. إنه أقل تأثرا بتغير درجة الحرارة.
مواصفات المنتج

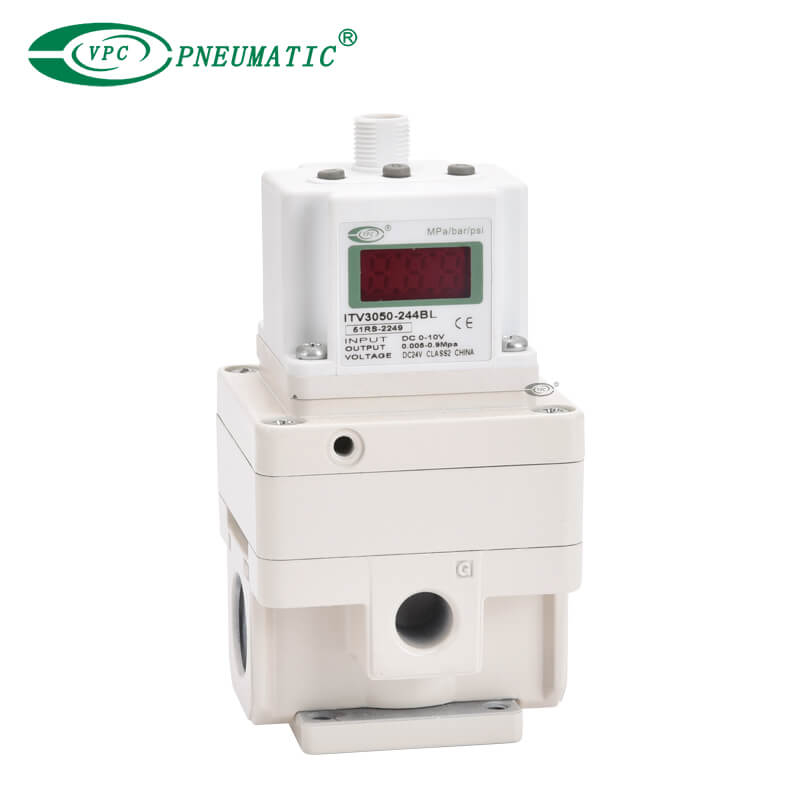

| نموذج | ITV101 □ *6) | ITV103 □ *6) | ITV105 □ *6) | |

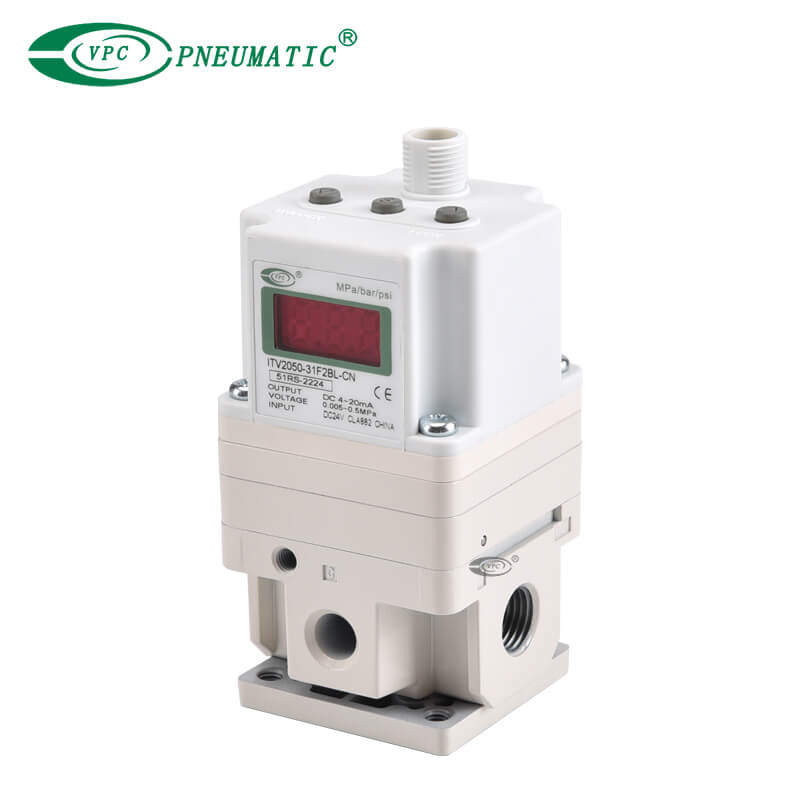

| ITV201 □ | ITV203 □ | ITV205 □ | ||
| ITV301 □ | ITV303 □ | ITV305 □ | ||
| دقيقة. ضغط العرض | ضبط الضغط +0.1mpa | |||
| الأعلى. ضغط العرض | 0.2mpa | 1.0mpa | ||
| ضبط نطاق الضغط | 0.005 إلى 0.1MPa | 0.005 إلى 0.5MPa | 0.005 إلى 0.9mpa | |
| مزود الطاقة | الجهد االكهربى | 24VDC ± 10 ٪ ، 12 إلى 15VDC | ||
| الاستهلاك الحالي | جهد مزود الطاقة 24 VDC النوع: 0.12 A أو أقل جهد إمداد الطاقة من 12 إلى 15 فولت فورم: 0.18 أ أو أقل | |||
| إشارة الدخل | النوع الحالي *1) | 4 إلى 20 MADC ، من 0 إلى 20 MADC (نوع الحوض) | ||
| نوع الجهد | 0 إلى 5 VDC ، 0 إلى 10 VDC | |||
| مدخلات محددة مسبقا | 4 نقاط (شائعة سلبية) ، 16 نقطة (لا قطبية مشتركة) | |||
| مقاومة المدخلات | النوع الحالي | 250Ω أو أقل *5) | ||
| نوع الجهد | تقريبا 6.5kΩ | |||
| مدخلات محددة مسبقا | جهد مزود الطاقة 24 فولتريوم فولت: تقريبا. 4.7 kΩ جهد إمدادات الطاقة 12 VDC النوع: تقريبا. 2.0 kΩ | |||
إشارة الإخراج *2) (مراقبة الإخراج) | الإخراج التناظرية | 1 TO5 VDC (مقاومة الإخراج: حوالي 1 كيلو)) 4 إلى 20 MADC (نوع الحوض) (مقاومة الإخراج: 250 كيلو كيلوتر أو أقل) دقة الإخراج ± 6 ٪ FS أو أقل | ||
| الإخراج swtich | NPN Open Collector Output: Max. 30 فولت ، 80 مللي أمبير PNP Open Collector Output: Max. 80 مللي أمبير | |||
| الخطي | ± 1 ٪ fs أو أقل | |||
| التباطؤ | 0.5 ٪ FS أو أقل | |||
| التكرار | ± 0.5 ٪ FS أو أقل | |||
| حساسية | 0.2 ٪ FS أو أقل | |||
| خصائص درجة الحرارة | ± 0.12 ٪ FS/℃ أو أقل | |||
| عرض ضغط الإخراج *3) | دقة | ± 2 ٪ FS ± 1 رقم أو أقل | ||
| Min.Unit | MPA: 0.001 ، KGF/CM 2: 0.01 ، شريط: 0.01 ، PSI: 0.1 *4) , KPA: 1 | |||
| درجة حرارة المحيطة والسوائل | 0 إلى 50 ℃ (بدون تكثيف) | |||
| العلبة | IP65 | |||
ملحوظة
*1) 2-ware type dc4 to 20ma غير متوفر. مطلوب جهد إمدادات الطاقة (DC24V أو DC12 إلى 15V).
*2) حدد إما الإخراج التناظري أو إخراج التبديل. علاوة على ذلك ، عند تحديد إخراج التبديل ، حدد إما إخراج NPN أو إخراج PNP.
عند قياس الإخراج التناظري ITV من DC1 إلى 5V ، إذا كانت مقاومة الحمل أقل من 100kΩ ، الناتج التناظرية
قد لا تتوفر دقة مراقبة في حدود ± 6 ٪ (الفترة الكاملة). المنتج بدقة في حدود ± 6 ٪
يتم توفيره بناء على طلبك. لا يزال ضغط الإخراج غير متأثر.
*3) يتم ضبط تعديل القيم العددية مثل ضبط الصفر/span أو نوع الإدخال المسبق بناءً على MIN.
وحدات لعرض ضغط الإخراج (على سبيل المثال 0.001 إلى 0.500MPa). لاحظ أنه لا يمكن تغيير الوحدة.
*4) الدقيقة. الوحدة لأنواع 0.9mpa (130psi) هي 1psi.
*5) قيمة للدولة مع عدم وجود أكثر من الدائرة الحالية. إذا تم توفير بدل للدائرة الحالية ، فإن المدخلات
تختلف المعاوقة اعتمادًا على تيار الإدخال. هذا هو 350Ω أو أقل لتيار إدخال DC20MA.
*6) سلسلة ITV1000 هي مواصفات خالية من الشحوم (أجزاء في ملامسة السائل).
*7) الخصائص المذكورة أعلاه تقتصر على الحالة الثابتة. عندما يتم استهلاك الهواء على جانب الإخراج ، قد يتقلب الضغط.
أبعاد المنتج
