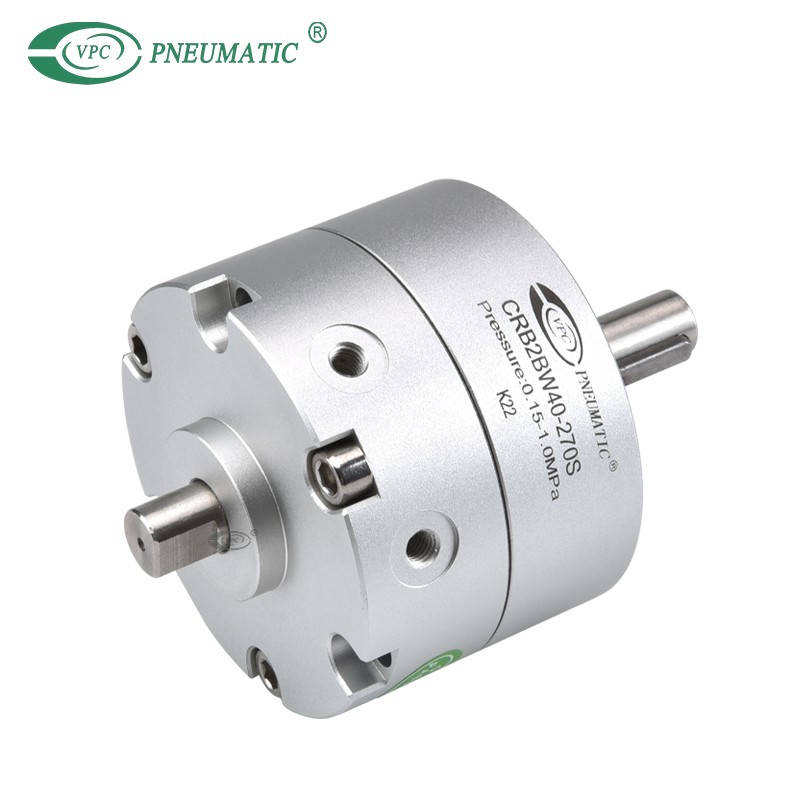

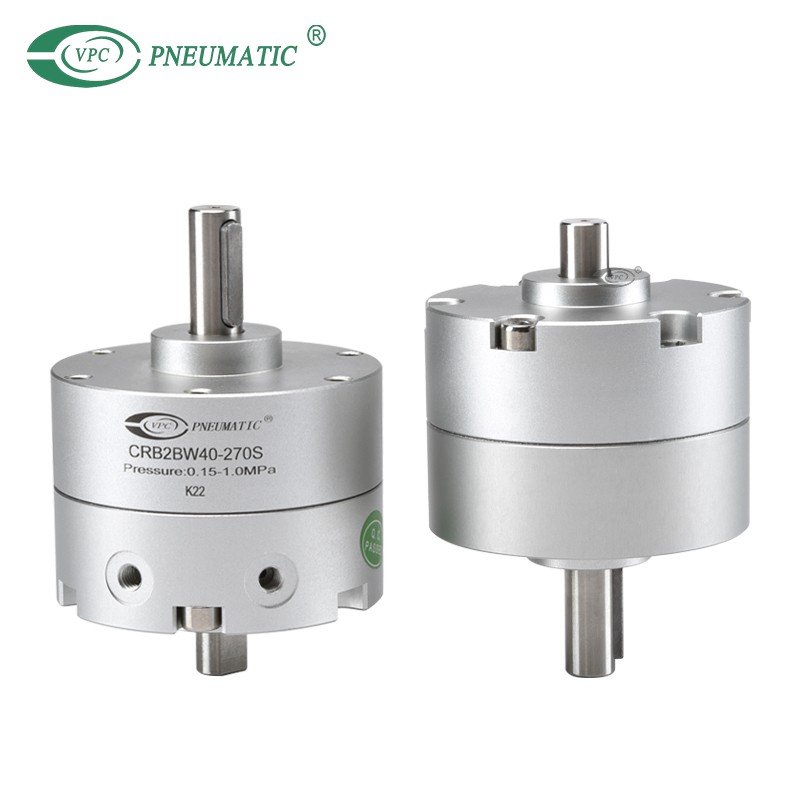

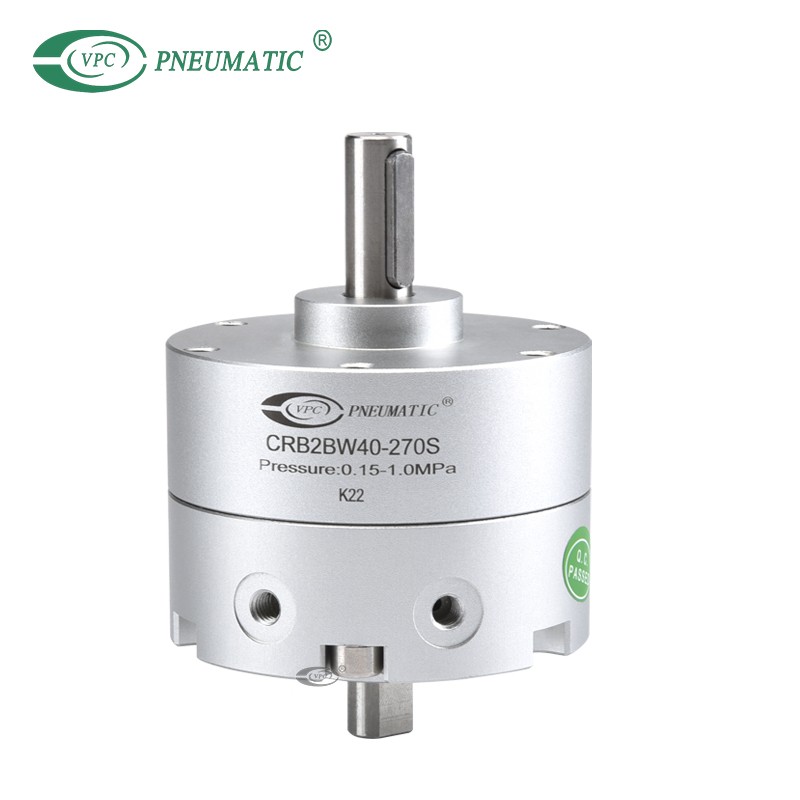

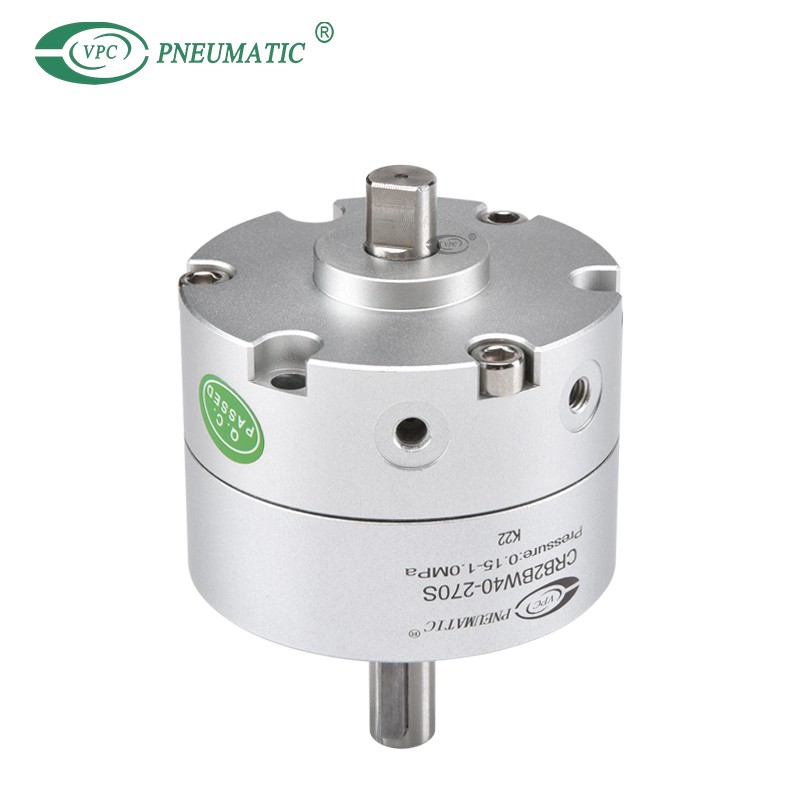

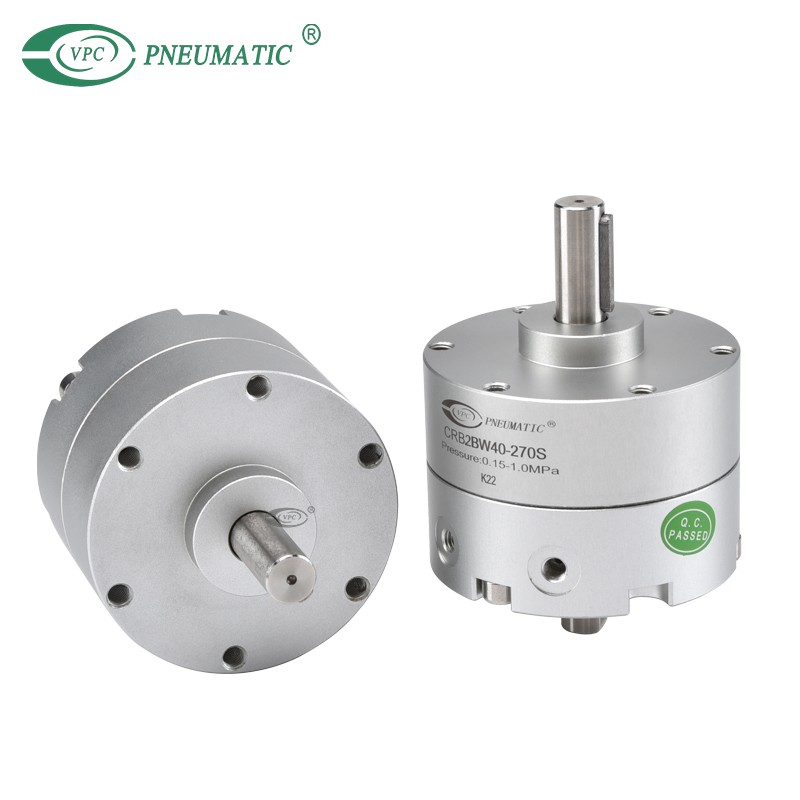

CRB2BW40-270S
VPC Pneumatic
8412310090
| مادة: | |
|---|---|
| نطاقات التجويف: | |
| درجة حرارة العمل: | |
| توافر الحالة: | |
وصف المنتج
1. العديد من الأشكال المختلفة لشكل نهاية العمود (6 أنواع)
يمكن ضبط موضع التركيب للمفتاح التلقائي المدمج بحرية.يمكن تثبيت المفتاح في الموضع المطلوب في الاتجاه المحيطي.
2. التركيب المباشر
يمكن تركيب جسم المحرك الدوار مباشرة. (لا يمكن تركيبه مباشرة للأحجام من 10 إلى 40 مع الوحدات الوظيفية.)
3. موقع منفذ التوصيل: منفذ جانبي أو محوري
يمكن تحديد موقع المنفذ وفقًا للتطبيق.(المقاسات من 10 إلى 40 مع الوحدات مثبتة على الجانب فقط.)
4. نوع الريشة المزدوجة موحد لـ 90° و100°.
الأبعاد الخارجية لنوع الريشة المزدوجة تعادل تلك الخاصة بنوع الريشة المفردة (باستثناء الحجم 10).يمكن أن يحصل البناء من النوع المزدوج على ضعف عزم الدوران من النوع المفرد.
مواصفات المنتج
مواصفات ريشة مزدوجة
تتحمل (مم) | 10 | 15 | 20 | 30 | 40 | |
| زاوية الدورية | 90 درجة، 100 درجة | |||||
| وسط العمل | الهواء (غير التشحيم) | |||||
| الضغط برهان | 1.05 ميجا باسكال | 1.5 ميجا باسكال | ||||
| درجة حرارة العمل | من 5 إلى 60 درجة مئوية | |||||
| الأعلى.ضغط العمل | 0.7 ميجا باسكال | 1.0 ميجا باسكال | ||||
| دقيقة.ضغط العمل | 0.2 ميجا باسكال | 0.15 ميجا باسكال | ||||
| نطاق تعديل وقت الدوران s/90°*1) | 0.03 إلى 0.3 | 0.04 إلى 0.3 | 0.07 إلى 0.5 | |||
| الطاقة الحركية المسموح بها | 0.0003ج | 0.0012ج | 0.0033ج | 0.02J | 0.04J | |
| تحميل رمح | الحمل الشعاعي المسموح به | 15 ن | 15 ن | 25 ن | 30 ن | 60 ن |
| الحمل التوجه المسموح به | 10 ن | 10 ن | 20 ن | 25 ن | 40 ن | |
| موقع الميناء | استدار الجانب أو استدار محوري | |||||
| حجم الميناء (استدار الجانب، استدار محوري) | م3×0.5 | م5×0.8 | ||||
| نطاق زاوية قابل للتعديل*2) | 0 إلى 90 درجة | |||||
ملاحظة 1) تأكد من استخدام المشغل ضمن نطاق السرعة القابل للتعديل.تجاوز المنخفض يمكن أن يتسبب نطاق السرعة (0.3 ثانية/90 درجة) في التصاق الوحدة أو عدم تشغيلها.
بالنسبة للحجم 10، عندما يكون التشغيل بالسرعة القصوى (0.03 ثانية/90 درجة) مطلوبًا، فإن التشغيل يجب ضبط الضغط على 0.35 ميجا باسكال أو أعلى.
ملاحظة 2) نطاق التعديل في الجدول هو 100 درجة.
مواصفات ريشة واحدة
تتحمل (مم) | 10 | 15 | 20 | 30 | 40 | |
| زاوية الدورية | 90 درجة، 180 درجة، 270 درجة | |||||
| وسط العمل | الهواء (غير التشحيم) | |||||
| الضغط برهان | 1.05 ميجا باسكال | 1.5 ميجا باسكال | ||||
| درجة حرارة العمل | من 5 إلى 60 درجة مئوية | |||||
| الأعلى.ضغط العمل | 0.7 ميجا باسكال | 1.0 ميجا باسكال | ||||
| دقيقة.ضغط العمل | 0.2 ميجا باسكال | 0.15 ميجا باسكال | ||||
| نطاق تعديل وقت الدوران s/90°*1) | 0.03 إلى 0.3 | 0.04 إلى 0.3 | 0.07 إلى 0.5 | |||
| الطاقة الحركية المسموح بها*1) | 0.00015ج | 0.001ج | 0.003J | 0.02J | 0.04J | |
| 0.00025ج | 0.0004J | 0.015ج | 0.03J | |||
| تحميل رمح | الحمل الشعاعي المسموح به | 15 ن | 15 ن | 25 ن | 30 ن | 60 ن |
| الحمل التوجه المسموح به | 10 ن | 10 ن | 20 ن | 25 ن | 40 ن | |
| موقع الميناء | استدار الجانب أو استدار محوري | |||||
| حجم المنفذ (منفذ جانبي، منفذ محوري) | م3×0.5 | م5×0.8 | ||||
| نطاق زاوية قابل للتعديل*3) | 0 إلى 230 درجة | 0 إلى 240 درجة | 0 إلى 230 درجة | |||
*1) تأكد من استخدام المشغل ضمن نطاق السرعة القابل للتعديل.تجاوز المنخفض يمكن أن يتسبب نطاق السرعة (0.3 ثانية/90 درجة) في التصاق الوحدة أو عدم تشغيلها.
بالنسبة للحجم 10، عندما يكون التشغيل بالسرعة القصوى (0.03 ثانية/90 درجة) مطلوبًا، فإن التشغيل يجب ضبط الضغط على 0.35 ميجا باسكال أو أعلى.
*2) تشير الأرقام العلوية في هذا القسم من الجدول إلى عامل الطاقة عند المطاط يتم استخدام المصد (في نهاية الدوران)، وتشير الأرقام السفلية إلى عامل الطاقة عند عدم استخدام المصد المطاطي.
*3) نطاق الضبط في الجدول هو 270 درجة.
