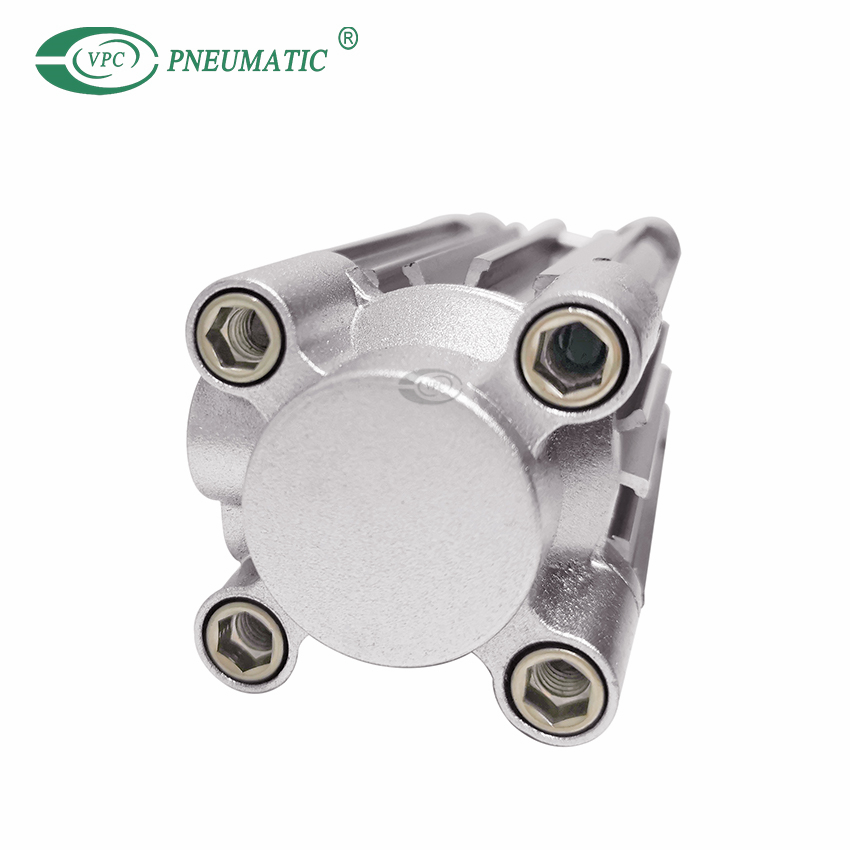

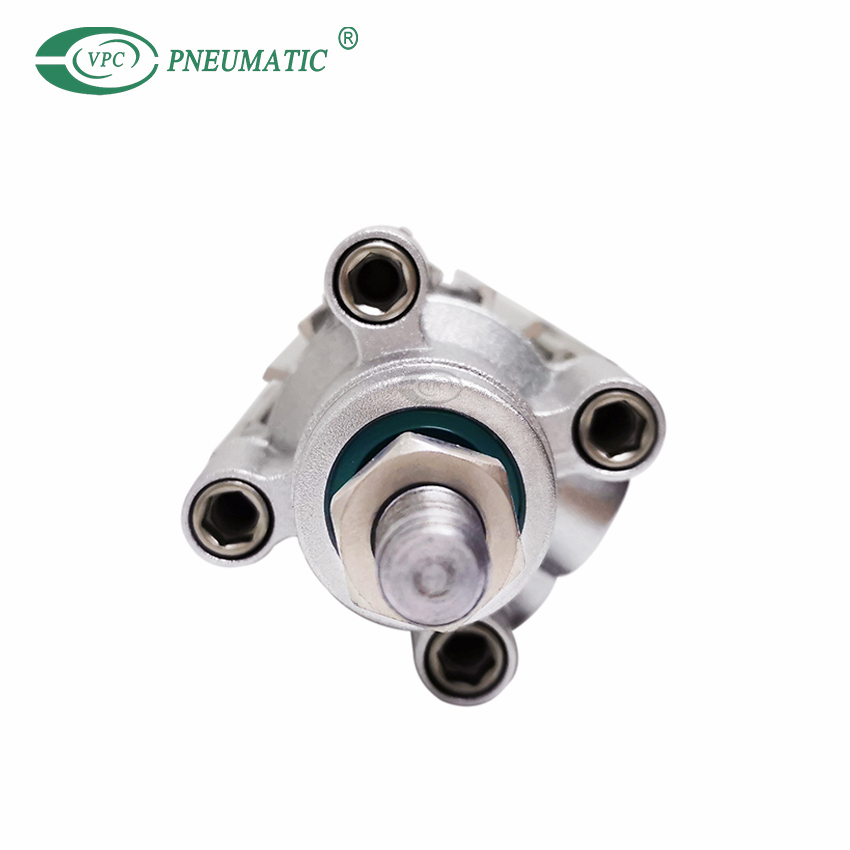

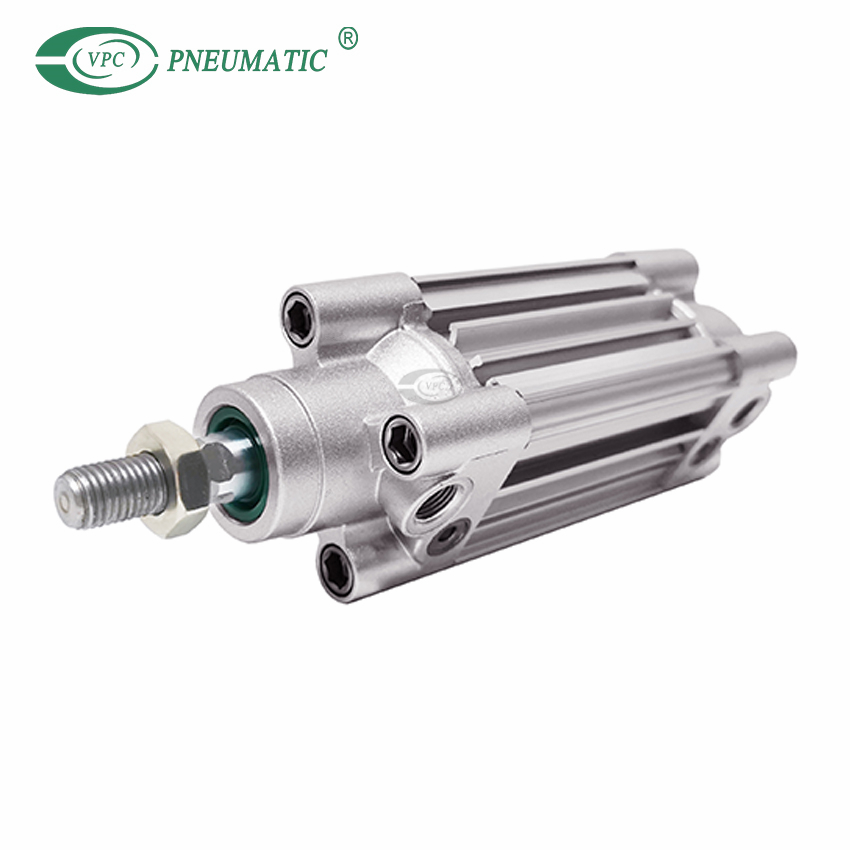

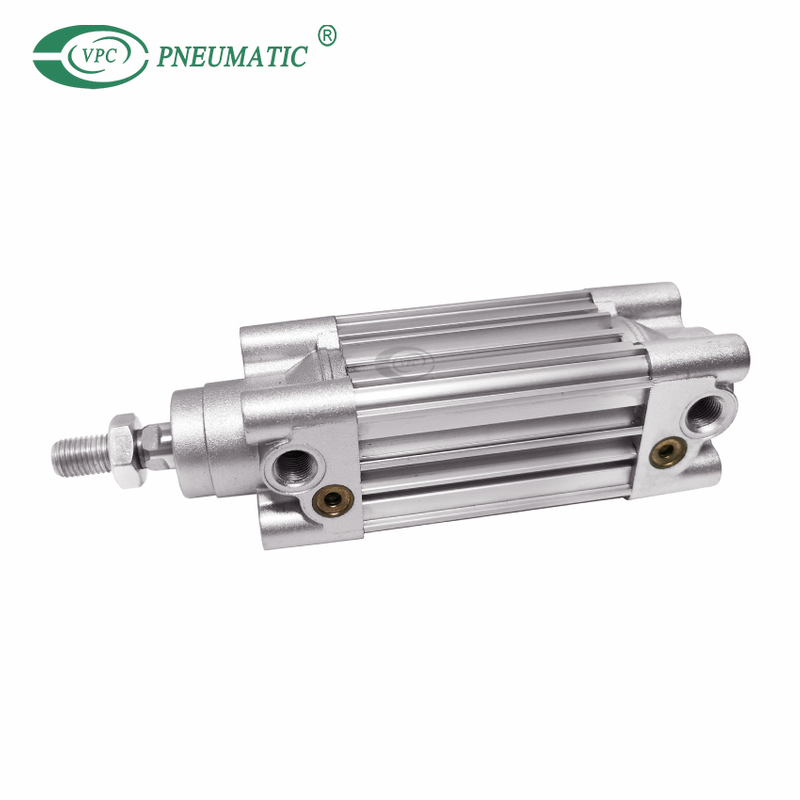

CP96
VPC Pneumatic
8412310090
نوع التمثيل: | |
---|---|
وسيط العمل: | |
الضغط برهان: | |
درجة حرارة العمل: | |
كحد أقصى السكتة الدماغية: | |
توافر الحالة: | |
وصف المنتج
1. CP96 ، أسطوانة ISO بتصميم أنبوب جانبي مع قضبان ربط مغلقة ، متوفرة في 6 أحجام تجويف من ø32 إلى ø100mm. السلسلة متوفرة بقضيب مفرد أو مزدوج في 6 أحجام تجويف من ø32 إلى ø100mm.
2. تركيبة وسادة الهواء ووسادة المصد يقلل بشكل كبير من الضوضاء في نهاية الشوط.تعمل الأغطية عالية الدقة وصواميل قضيب الربط على تحسين دقة التركيب وإطالة عمر الأسطوانة.
3. زيادة الدقة في البطانة وقضيب المكبس ، وكذلك تقليل التفاوتات ، قد قللت من انحراف قضيب الكباس.
4. السكتات الدماغية القياسية تتراوح من 25 إلى 800 مم.
مواصفات المنتج
تتحمل (مم) | 32 | 40 | 50 | 63 | 80 | 100 |
وسط العمل | هواء نقي (ترشيح 40 درجة مئوية) | |||||
نوع التمثيل | التمثيل المزدوج | |||||
الضغط برهان | 1.5 ميجا باسكال | |||||
الأعلى.ضغط العمل | 1.0 ميجا باسكال | |||||
دقيقة.ضغط العمل | 0.05 ميجا باسكال | |||||
درجة حرارة العمل | بدون مفتاح تلقائي: -20 إلى 70 درجة مئوية (بدون تجميد) مع مفتاح تلقائي: -10 إلى 60 درجة مئوية (بدون تجميد) | |||||
تشحيم | غير مطلوب (غير لوب) | |||||
مدى السرعة | 50 إلى 1000 مم / ثانية | |||||
تحمل السكتة الدماغية | حتى 500 ضربة: 0 طنo +2.0 ، 501 إلى 1000 ضربة: 0 إلى +2.4 ، 1001 إلى 1500 ضربة: 0 إلى +2.8 ، 1501 إلى 2000 ضربة: 0 إلى +3.2 | |||||
نوع الوسادة | وسادة هوائية على كلا الطرفين + وسادة ممتص الصدمات | |||||
حجم الميناء | G1 / 8 | G1 / 4 | G1 / 4 | G3 / 8 | G3 / 8 | G1 / 2 |
تصاعد | الأساسية ، القدم المحورية- LB ، قضيب شفة- FA ، شفة الرأس- FB ، clevis واحد- CA ، مزدوج clevis-CB | |||||
الدقة غير الدورية | ± 0.5 درجة | ± 0.5 درجة | ± 0.3 درجة | |||
عزم الدوران المسموح به | 0.25N · م | 0.45N · م | 0.64N · م | 0.79N · م |
الأبعاد الرئيسية
