| نوع التمثيل: | |
|---|---|
| نطاقات التجويف: | |
| نوع موضوع: | |
| قوس نهاية قضيب: | |
| السكتة الدماغية القياسية : | |
| الأعلى.السكتة الدماغية المصنعة: | |
وصف المنتج
غالبًا ما يتم استخدام VT317 3-POTPET TYPE SLENOID VALVE في التطبيقات التي يلزم التحكم الدقيق في تدفق السوائل.
1. تصميم جسم الصمام المدمج يوفر معدلات تدفق عالية.
2. يمكن أن يوفر تصميم Poppet و Seat ختمًا فعالًا للغاية ، مما يقلل من التسريبات وتحسين الكفاءة.
3. مناسبة للاستخدام في التطبيقات الفراغية والهواء المضغوط.
4. صمام واحد مع 6 وظائف الصمام.
5. يمكن أن يوفر النقل الانتقائي 6 وظائف صمام ، مثل صمام NC ، لا صمام ، صمام مقسم ، صمام محدد ، إلخ.
مواصفات المنتج
| حجم التجويف (مم) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| نوع التمثيل | التمثيل المزدوج ، قضيب واحد | |||||||||
| وسيط العمل | الهواء النظيف (تصفية 40um) | |||||||||
| ضغط إثبات | 1.5mpa | |||||||||
| الأعلى. ضغط العمل | 1.0mpa | |||||||||
| دقيقة. ضغط العمل | 0.05MPa | |||||||||
| درجة حرارة العمل | بدون Auto Swtich: -10 ℃ إلى 70 ℃ مع مفتاح التلقائي: -10 ℃ إلى 60 ℃ （لا يوجد تجميد） | |||||||||
| نطاق السرعة | 50 إلى 1000 مم/ثانية | 50 إلى 700 مم/ثانية | ||||||||
| تسامح السكتة الدماغية | ما يصل إلى 1000+1.4 مم ، حتى 1500st+1.8 ملم | |||||||||
| وسادة | المصد المطاطي ، وسادة الهواء | |||||||||
| تصاعد | أساسي ، أساسي (بدون خيط أنثى تصاعد Trunnion) ، القدم المحورية ، شفة رود ، شفة الرأس ، قضيب Trunnion ، Trunnion الرأس ، Clevis | |||||||||
| الطاقة الحركية المسموح بها (ي) | المصد المطاطي | نهاية قضيب الذكور | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
| نهاية قضيب أنثى | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| وسادة الهواء | نهاية قضيب الذكور | R: 0.35 H: 0.42 | R: 0.56 H: 0.65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
| نهاية قضيب أنثى | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
*1) لا يشمل مقدار تغيير الوفير.
*2) أحجام الأسطوانات Ø80 و Ø100 لا تحتوي على أساسية (مع خيط أنثى تصاعد trunnion) ، و trunnion قضيب ، وأنواع trunnion الرأس. لا تحتوي أنواع أحجام الأسطوانات من أحجام الأسطوانات من φ20 إلى φ63 على خيط أنثى تصاعد Trunnion. تشغيل الأسطوانة داخل الطاقة الحركية المسموح بها.
*3) ص: جانب قضيب ، ح: جانب الرأس.

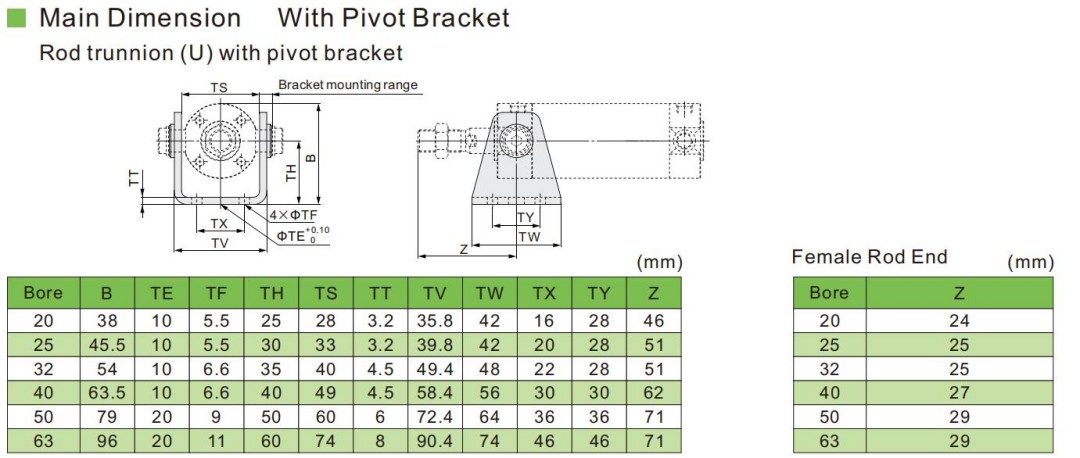

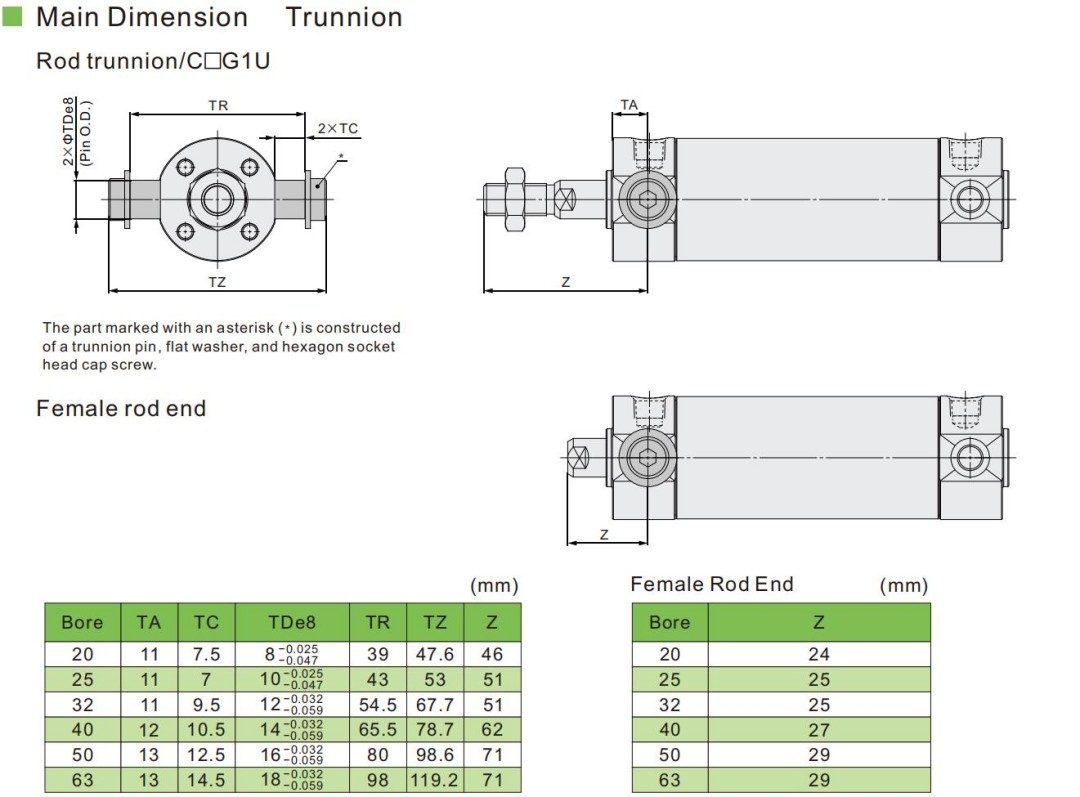

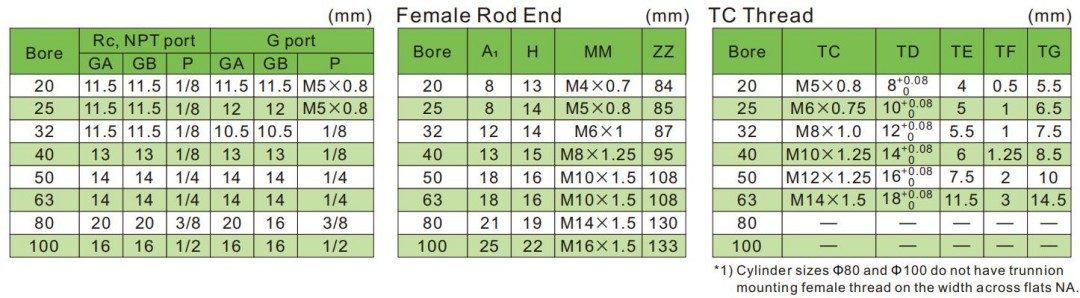

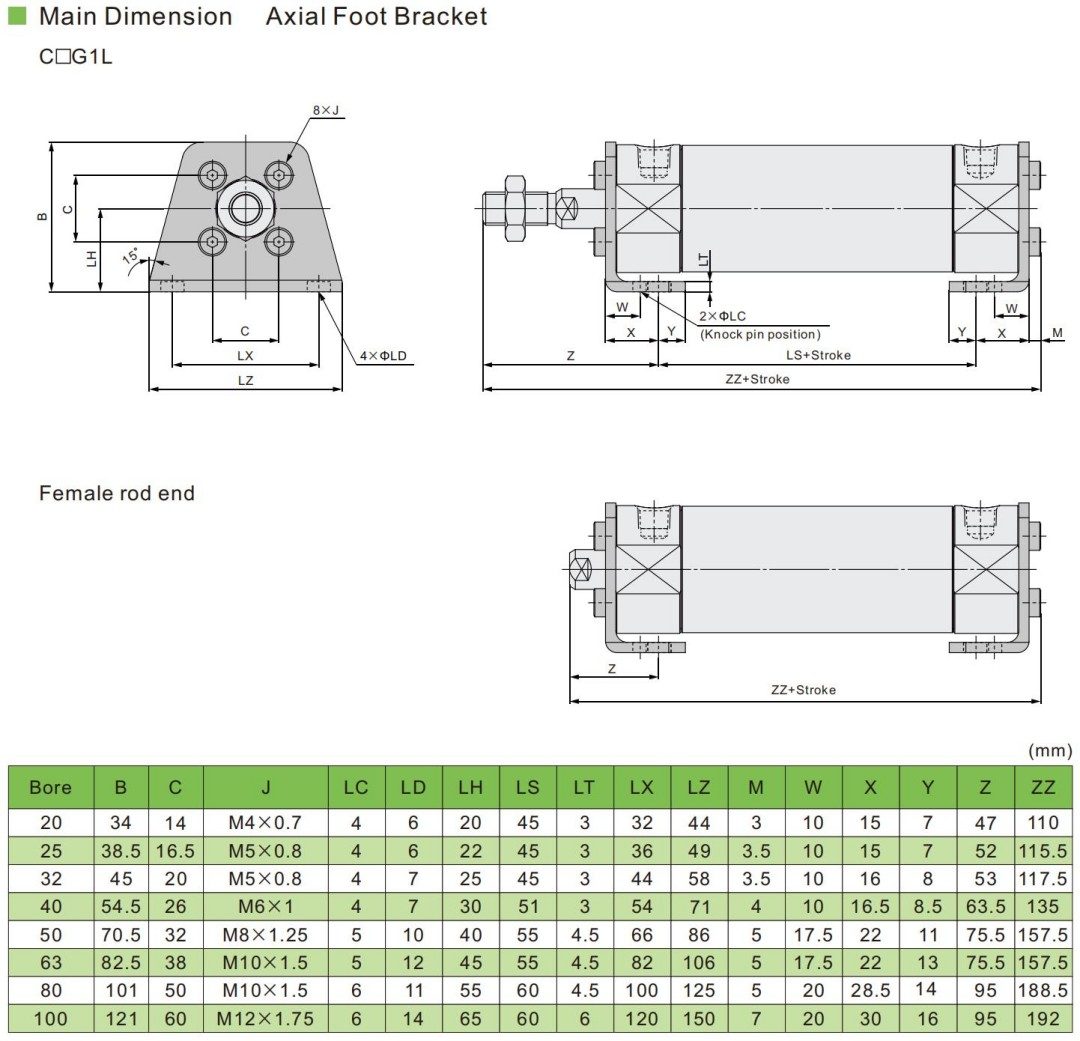

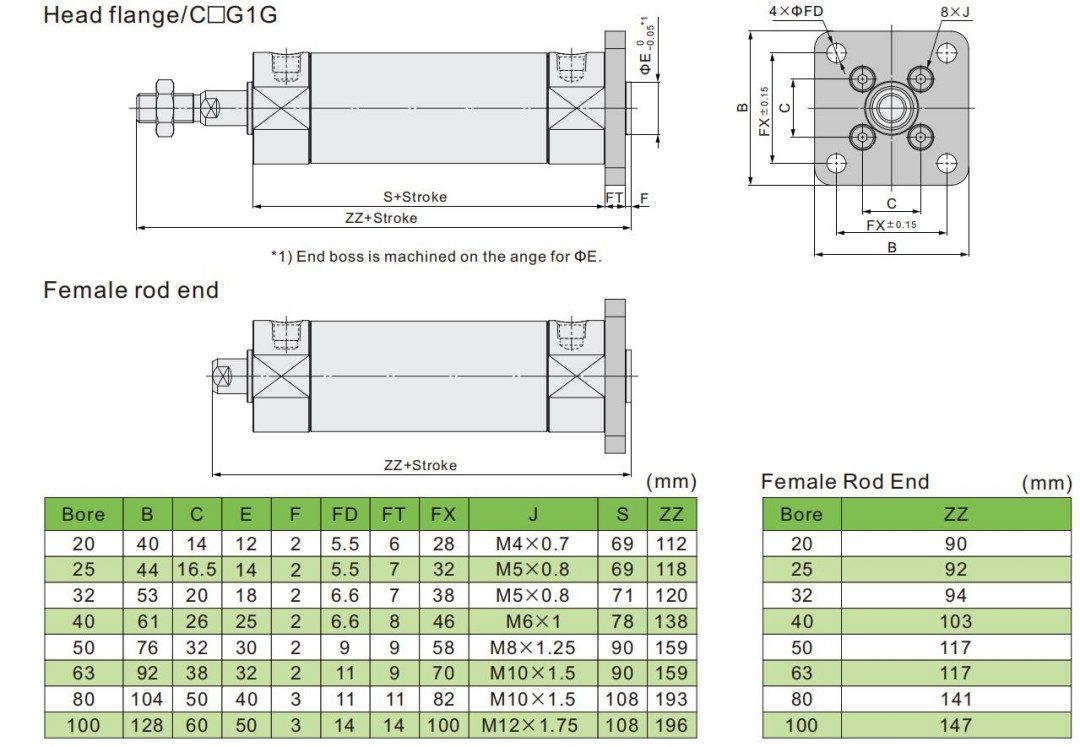

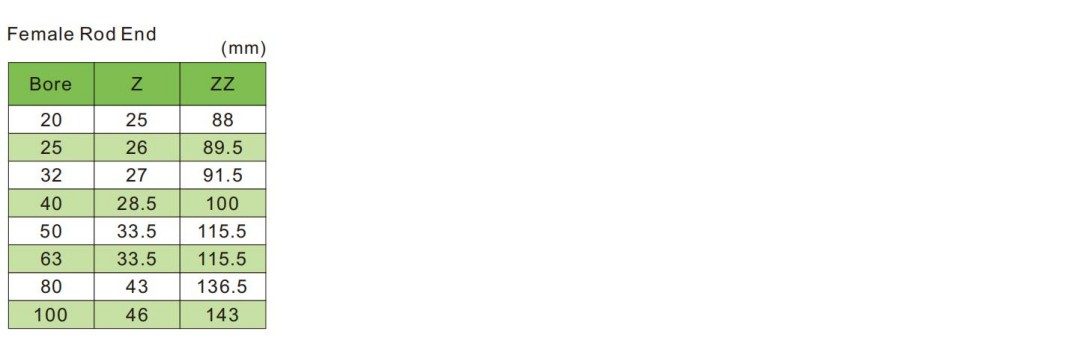

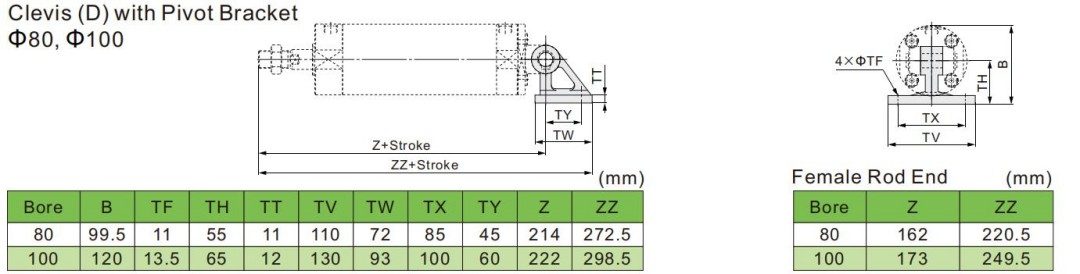

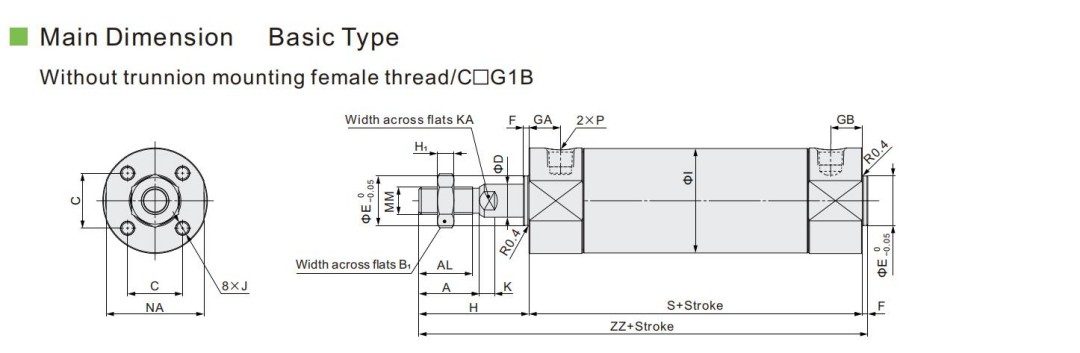

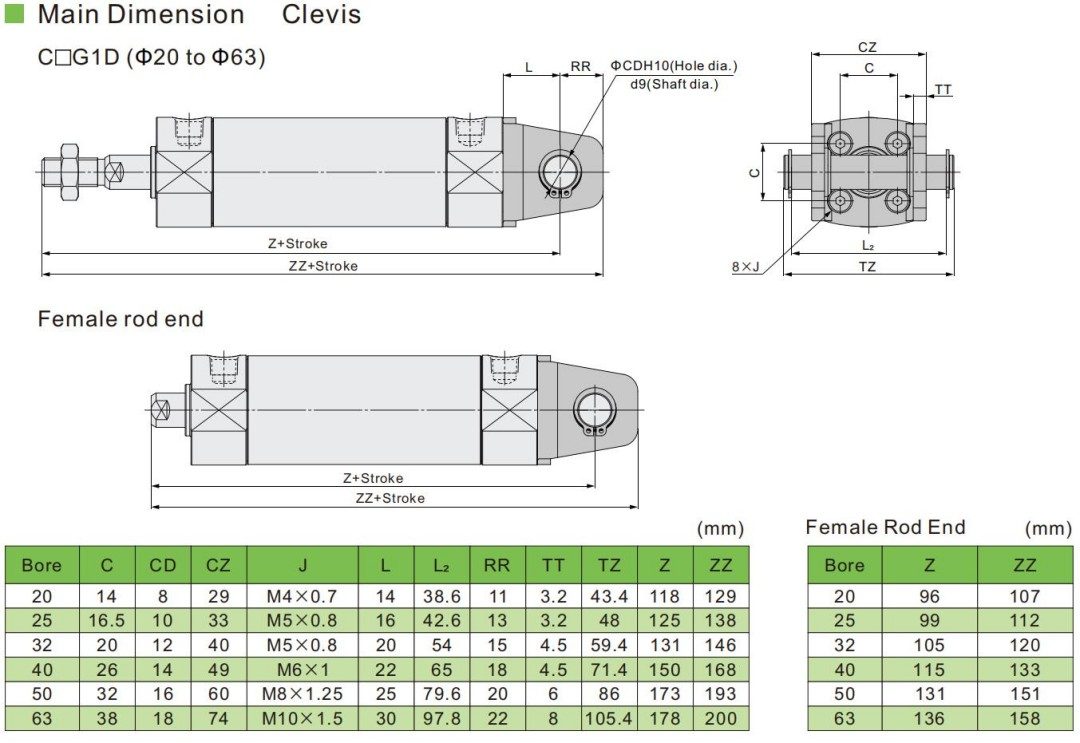

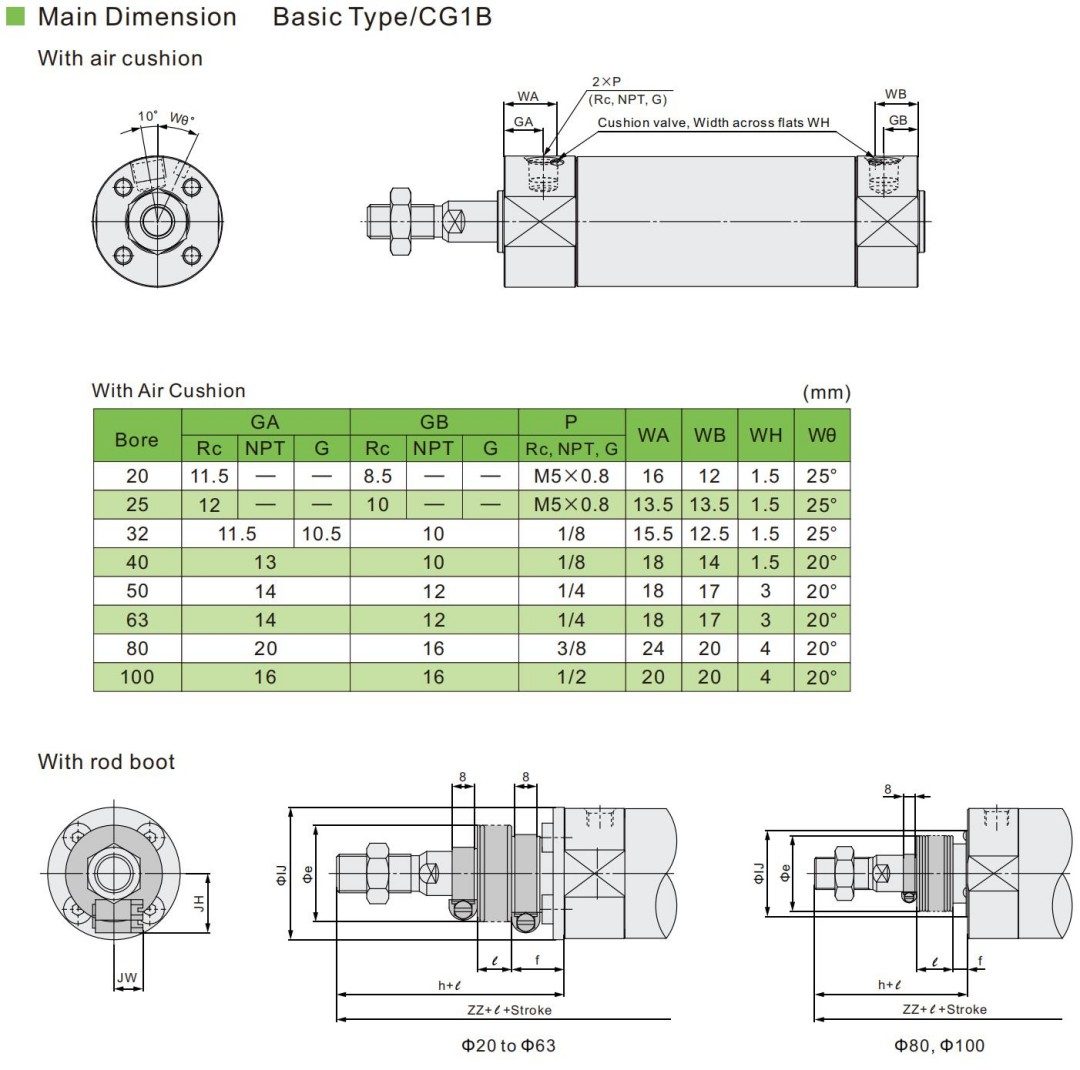

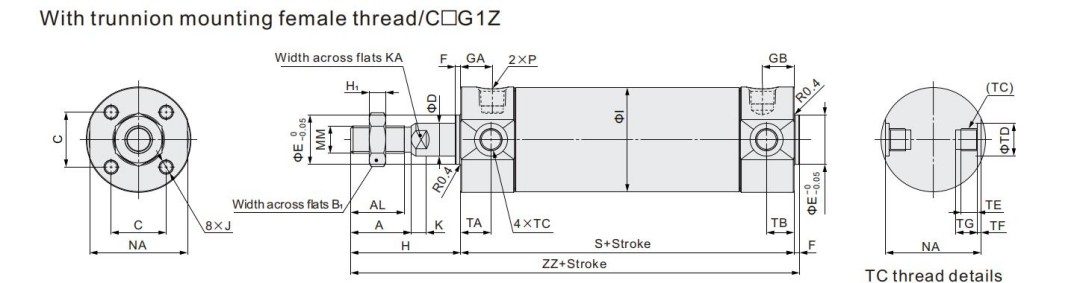

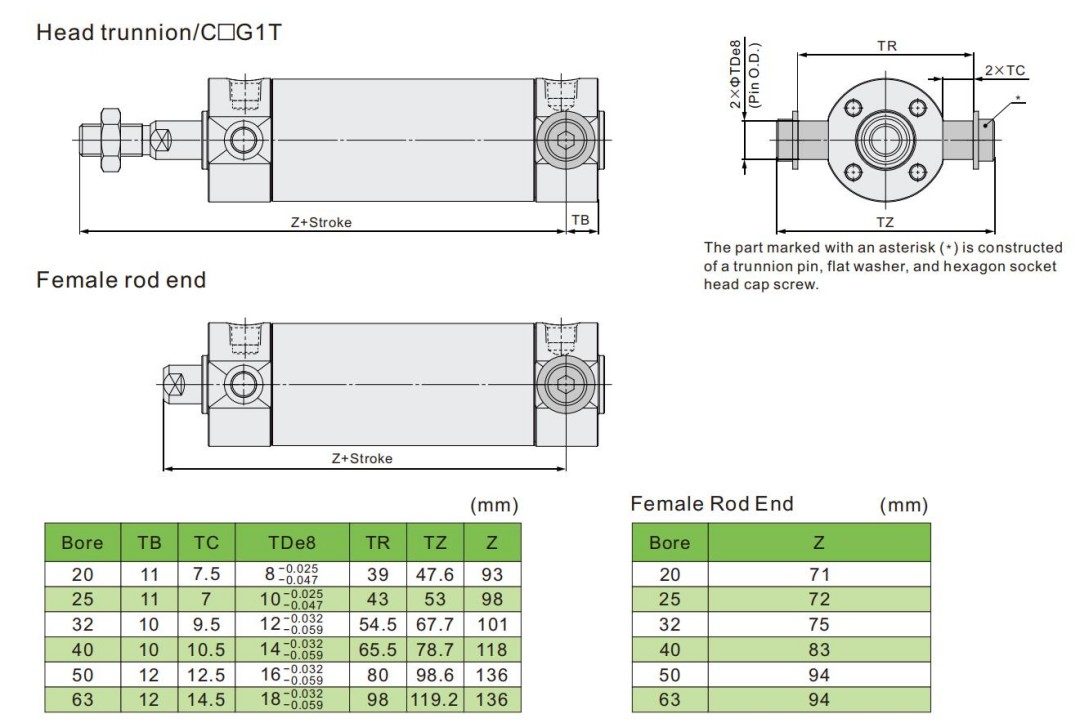

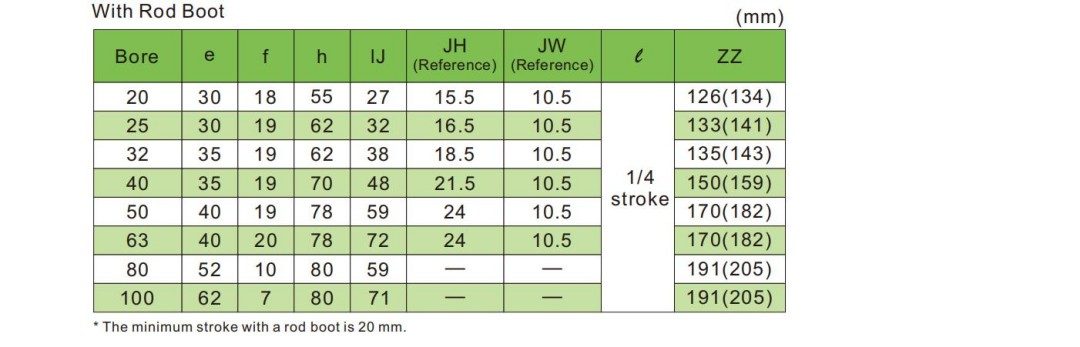

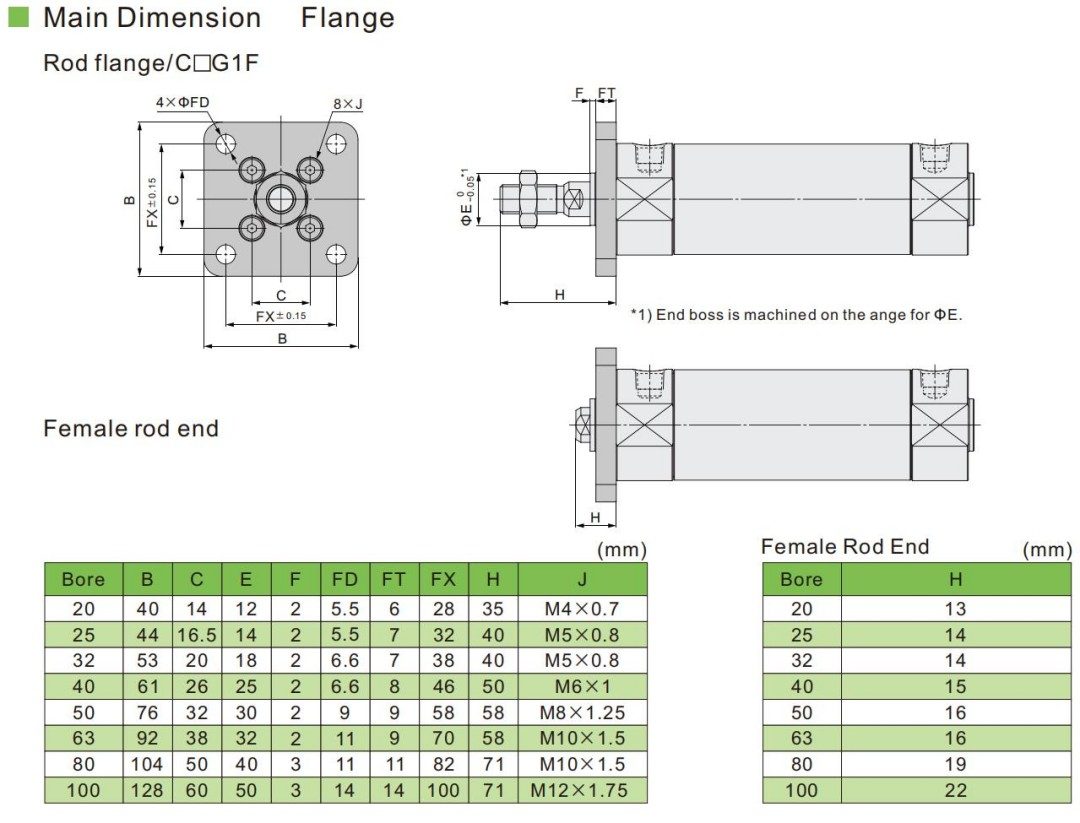

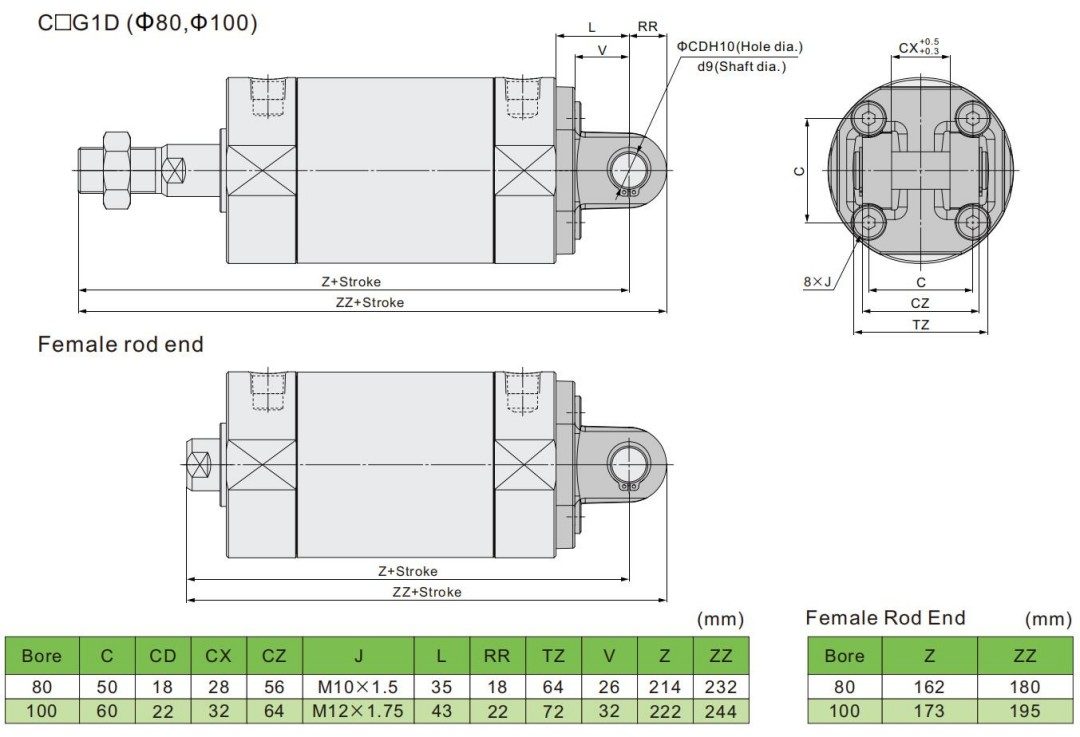

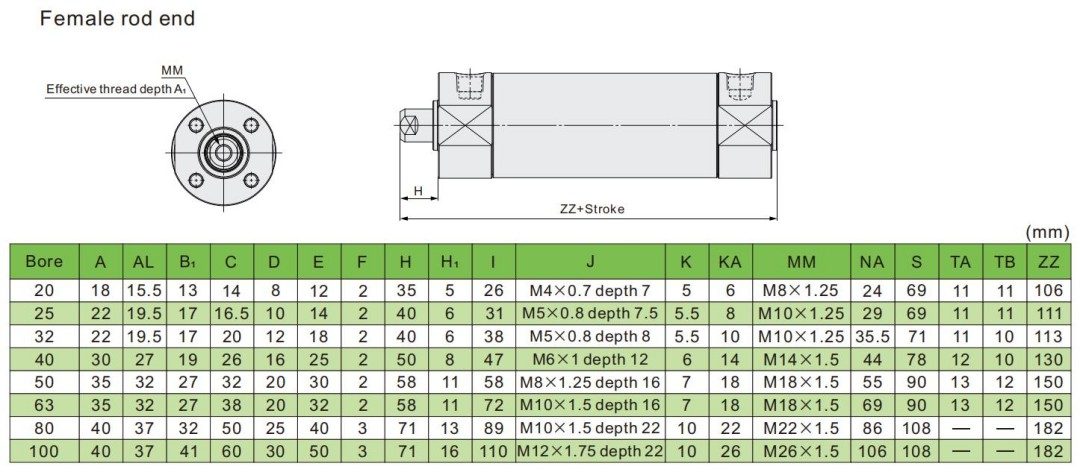

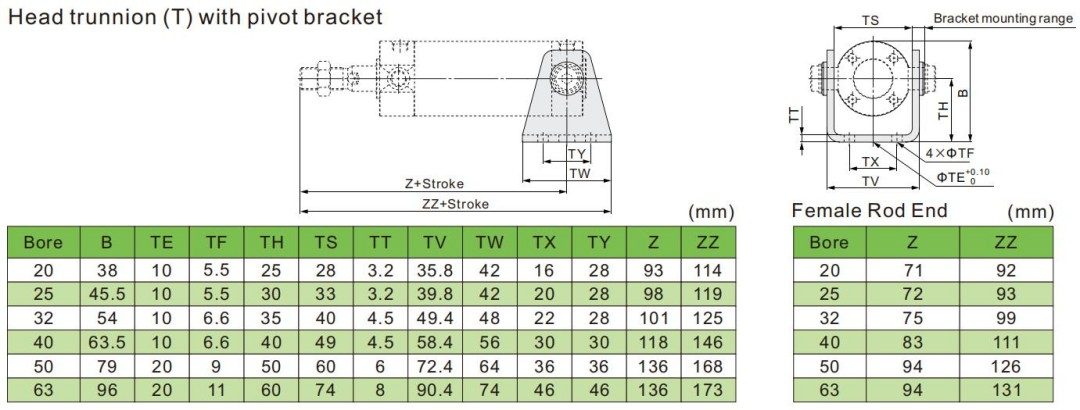

الأبعاد الرئيسية
