| نوع التمثيل: | |
|---|---|
| الضغط برهان: | |
| درجة حرارة العمل: | |
| وسيط العمل: | |
| نطاقات السرعة: | |
وصف المنتج

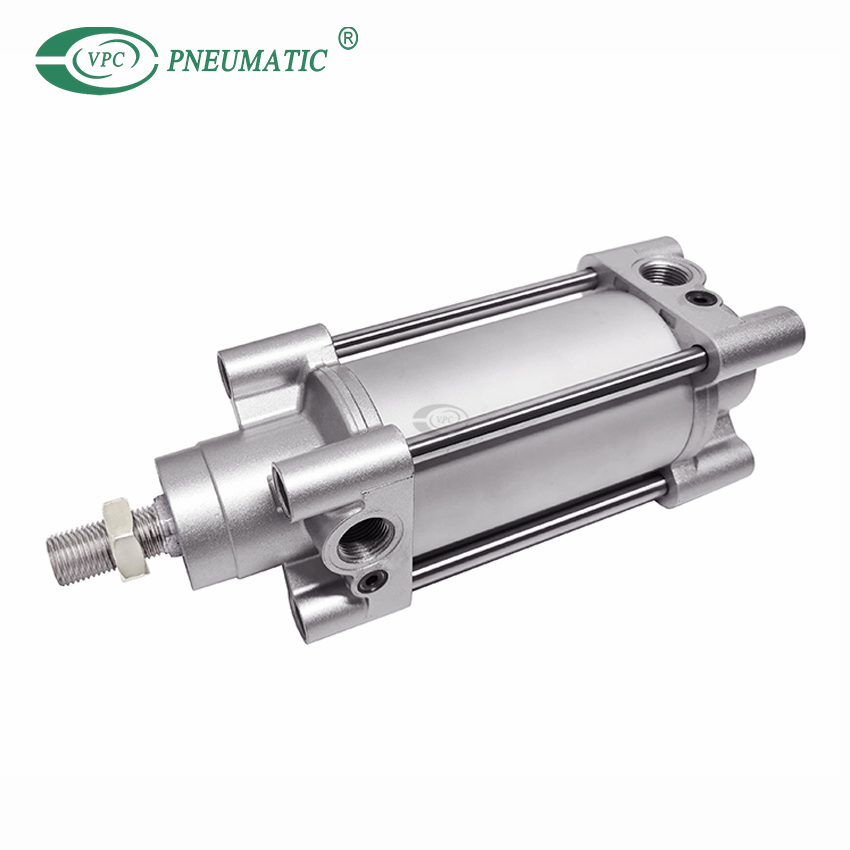

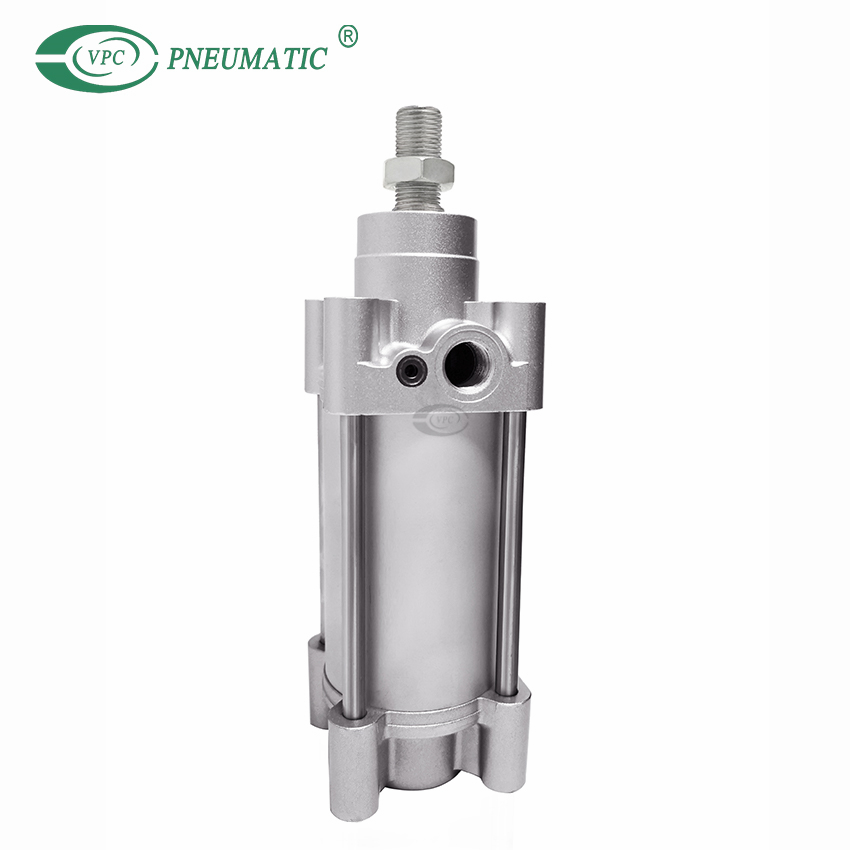

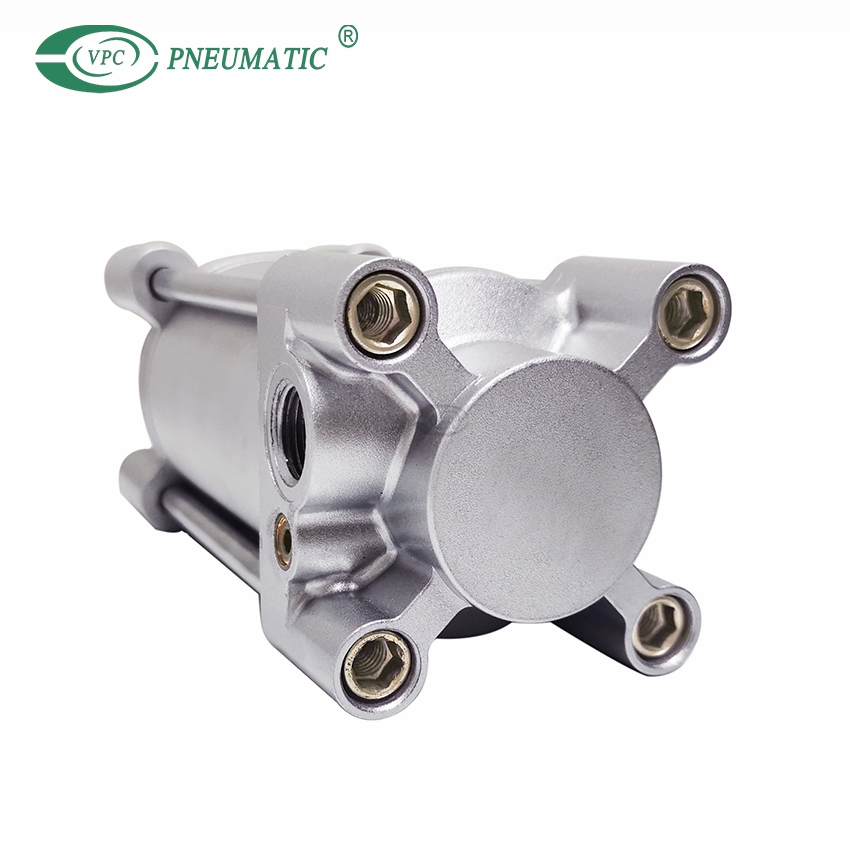

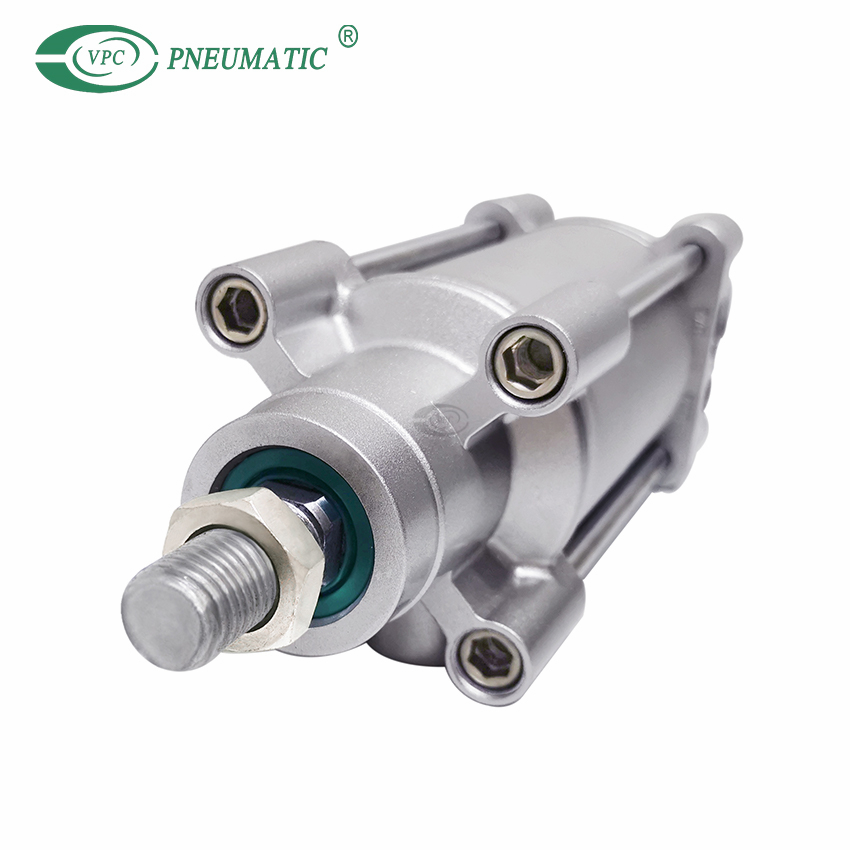

1. CP96 ، أسطوانة تصميم أنبوب الملف الشخصي مع قضبان التعادل المغلقة ، متوفرة بأحجام تجويف 6 من Ø32 إلى Ø100mm. تتوفر السلسلة مع قضيب واحد أو مزدوج في 6 أحجام تتحمل من Ø32 إلى Ø100mm.
2. وسادة الهواء وتوسيد الوفير يقلل بشكل كبير من الضوضاء في نهاية السكتة الدماغية. أغطية عالية الدقة ومكسرات قضيب التعادل تعمل على تحسين دقة التثبيت وتمديد عمر الأسطوانة.
3. زيادة دقة القضيب والمكبس ، وكذلك تقليل التحمل ، قد أدى إلى انحراف قضيب المكبس.
4. تتراوح السكتات الدماغية القياسية من 25 إلى 800 مم.
مواصفات المنتج
| التجويف (مم) | 32 | 40 | 50 | 63 | 80 | 100 |
| وسيط العمل | الهواء النظيف (تصفية 40㎛) | |||||
| نوع التمثيل | التمثيل المزدوج | |||||
| ضغط إثبات | 1.5mpa | |||||
| الأعلى. ضغط العمل | 1.0mpa | |||||
| دقيقة. ضغط العمل | 0.05MPa | |||||
| درجة حرارة العمل | بدون مفتاح تلقائي: -20 إلى 70 ℃ (بدون تجميد) مع مفتاح تلقائي: -10 إلى 60 ℃ (بدون تجميد) | |||||
| تشحيم | غير مطلوب (غير لوب) | |||||
| نطاق السرعة | 50 إلى 1000 مم/ثانية | |||||
| تسامح السكتة الدماغية | ما يصل إلى 500 ضربة: 0 T O +2.0 ، 501 إلى 1000 السكتة الدماغية: من 0 إلى +2.4 ، 1001 إلى 1500 السكتة الدماغية: من 0 إلى +2.8 ، 1501 إلى 2000 السكتة الدماغية: 0 إلى +3.2 | |||||
| نوع وسادة | وسادة الهواء على كلا الطرفين + وسادة المصد | |||||
| حجم الميناء | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
| تصاعد | الأساسي ، القدم المحورية ، رود فانج ، شفة الرأس ، CLEVIS-CA ، مزدوج CLEVIS-CB | |||||
| دقة عدم الدوران | ± 0.5 درجة | ± 0.5 درجة | ± 0.3 درجة | |||
| عزم الدوران المسموح به | 0.25n · م | 0.45n · م | 0.64n · م | 0.79n · م | ||
الأبعاد الرئيسية
